Toyota HILUX 行星齿轮、倒档活塞和中间轴齿轮(ATM) — Figure 3510

Toyota HILUX EPC diagram 3510, 行星齿轮、倒档活塞和中间轴齿轮(ATM), with 2 images and 25 PNC and OE references.

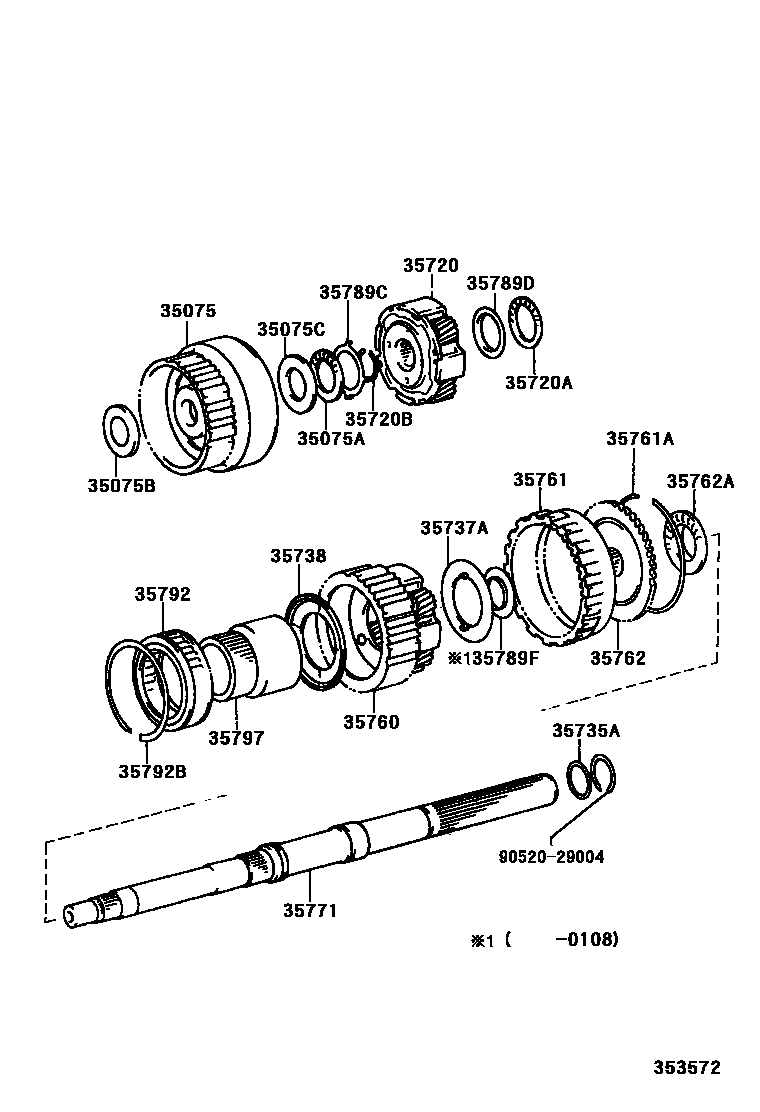

Toyota HILUX 行星齿轮、倒档活塞和中间轴齿轮(ATM) EPC diagram — 353572
行星齿轮、倒档活塞和中间轴齿轮(ATM) — 353572 (199511 – 999999)

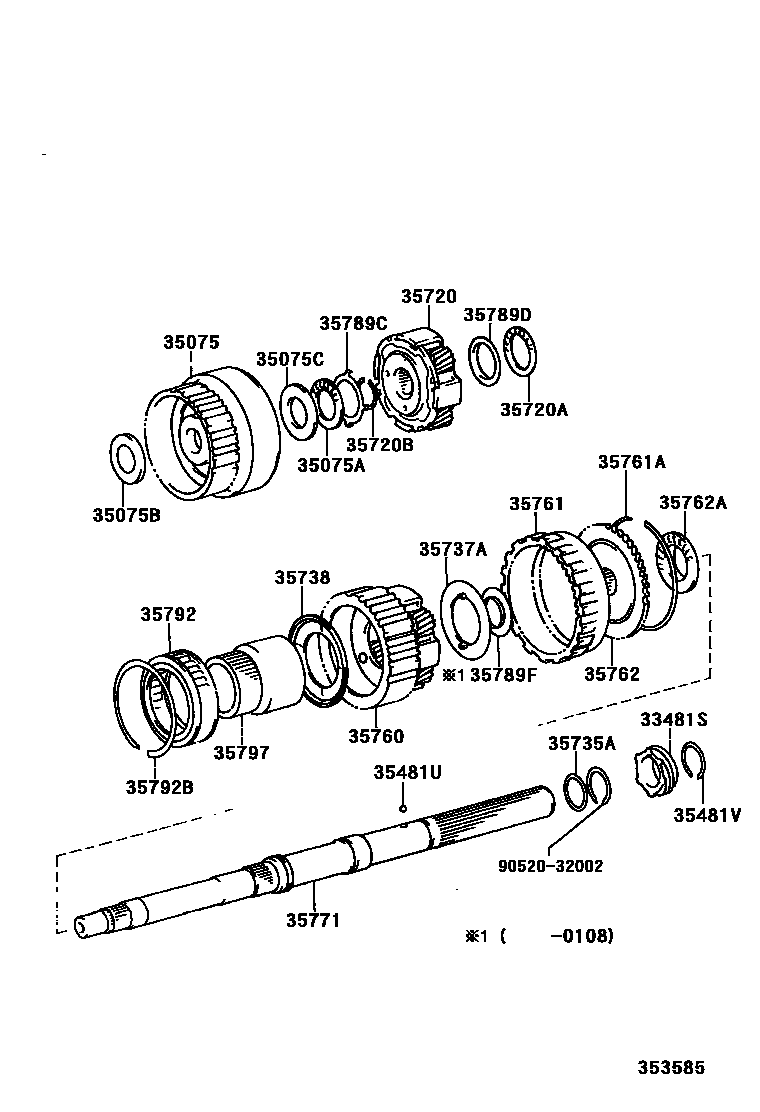

Toyota HILUX 行星齿轮、倒档活塞和中间轴齿轮(ATM) EPC diagram — 353585
行星齿轮、倒档活塞和中间轴齿轮(ATM) — 353585 (199807 – 999999)

PNC and OE references

PNCPart nameOE numbers
33481SSpeedometer driving gear (ATM)33481-24010 · 33481-26011 · 33481-30060
35075Front planetary ring gear sub-assembly35075-50010
35075AThrust needle roller bearing (for front planetary ring gear)90374-32004 · 90374-35004
35075BFront thrust bearing race (for front planetary ring gear)35789-30120
35075CRear thrust bearing race (for front planetary ring gear)35789-30080 · 35789-30130
35481USpeedometer driving gear key or ball (ATM)90360-06004
35481VRing or spacer (for automatic transmission speedometer drive gear)90520-28009
35720Front planetary gear assembly35720-30080 · 35720-35030
35720AThrust needle roller bearing (for front planetary gear)90374-35001
35720BShaft snap ring (for front planetary gear)90520-24026
35735APlanetary gear output shaft oil protection ring35735-30020
35737ANo. 1 planetary gear carrier thrust washer35737-30030
35738No. 2 planetary gear carrier thrust washer35739-30030
35760Rear planetary gear assembly35705-30010
35761Rear planetary ring gear35761-30020
35761AHole snap ring (for rear planetary ring gear)90521-99024
35762Rear planetary gear flange35762-30040
35762AThrust needle roller bearing (for rear planetary gear flange)90374-38003 · 90374-39001
35771output shaft35073-35030 · 35771-30040
35789CFront thrust bearing race (for front planetary gear)35789-30080 · 35789-30130
35789DRear thrust bearing race (for front planetary gear)35789-30100
35789FThrust bearing race (for rear planetary gear flange)35789-30160
35792No. 2 one-way clutch35792-14020
35792BHole snap ring (for No. 2 one-way clutch)90521-87001
35797One-way clutch inner race35797-50010
