Toyota HILUX Shift Lever & Retainer — Figure 3312

Toyota HILUX EPC diagram 3312, Shift Lever & Retainer, with 4 images and 54 PNC and OE references.

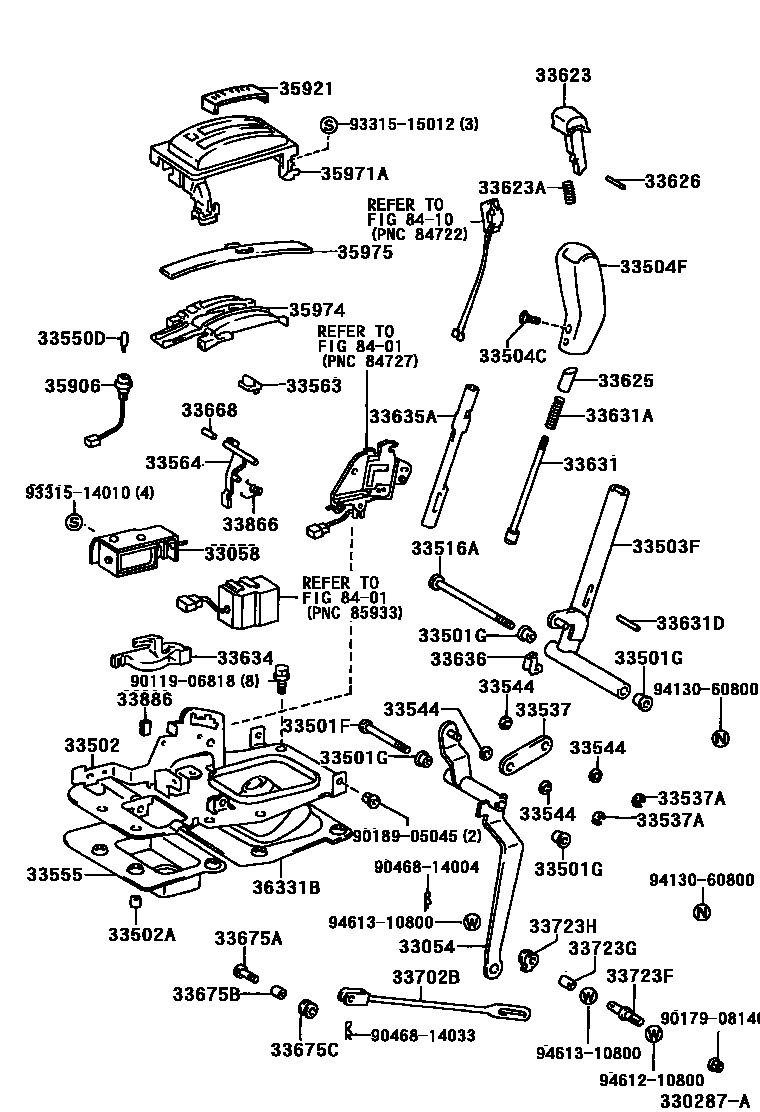

Toyota HILUX Shift Lever & Retainer EPC diagram — 330287A
Shift Lever & Retainer — 330287A (199511 – 999999)

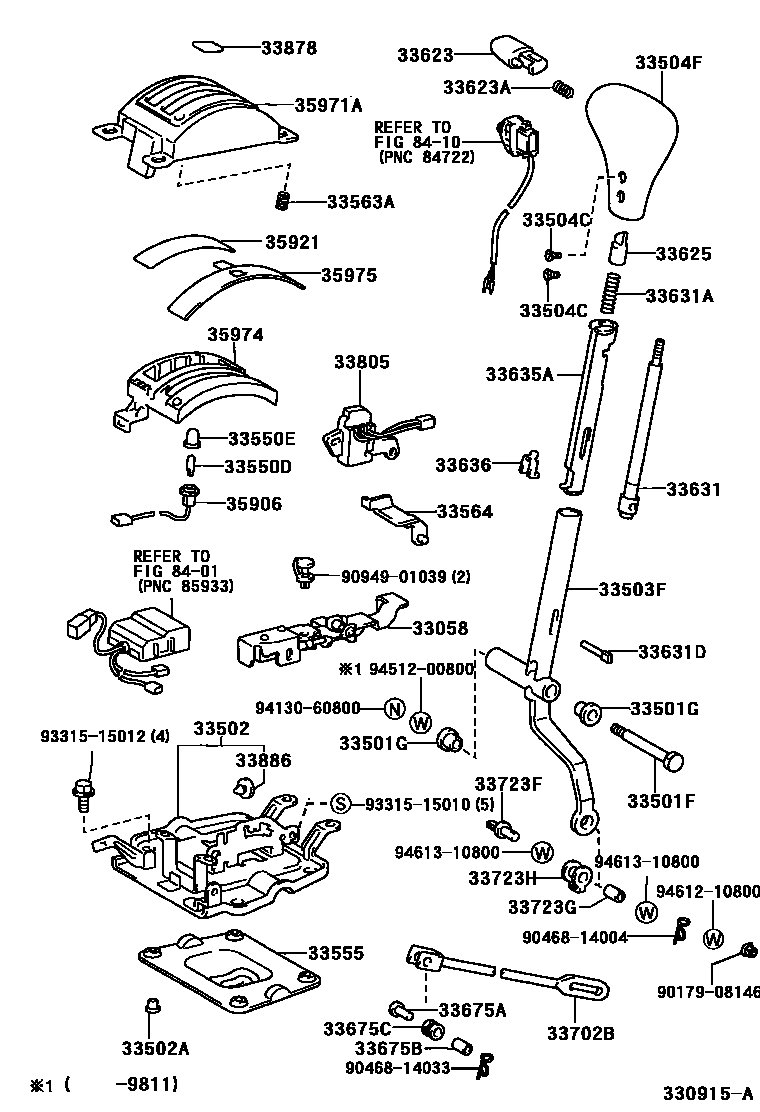

Toyota HILUX Shift Lever & Retainer EPC diagram — 330915A
Shift Lever & Retainer — 330915A (199807 – 200008)

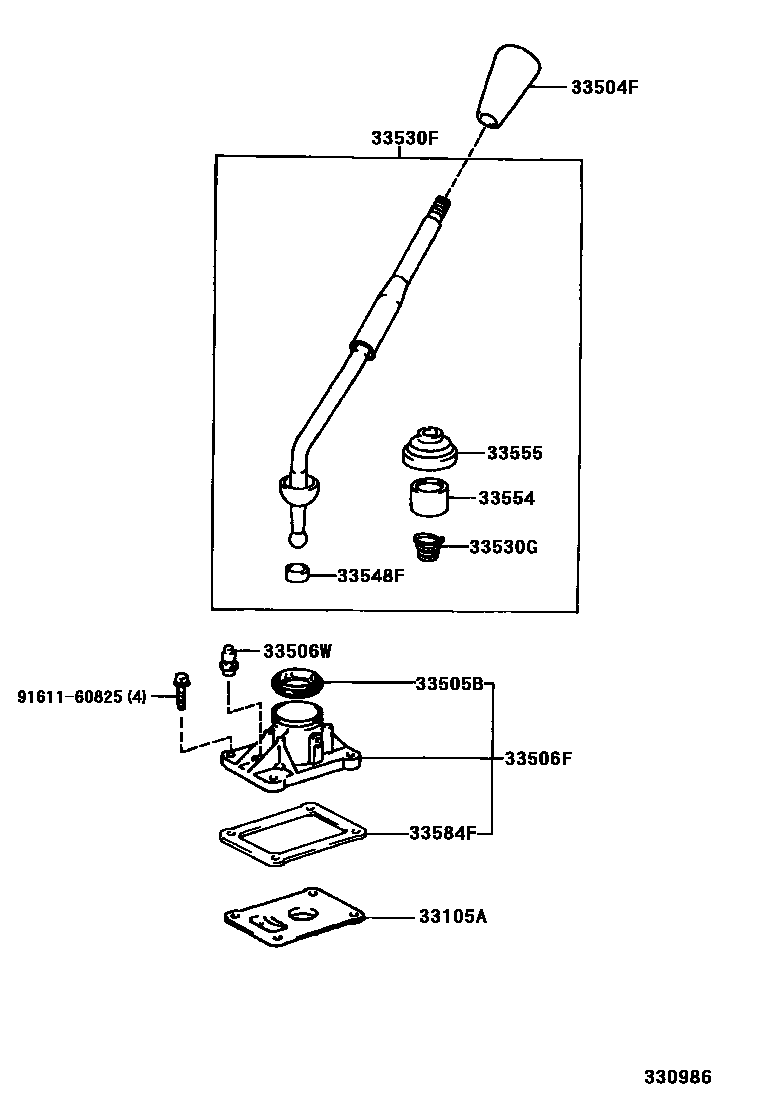

Toyota HILUX Shift Lever & Retainer EPC diagram — 330986
Shift Lever & Retainer — 330986 (199511 – 200008)

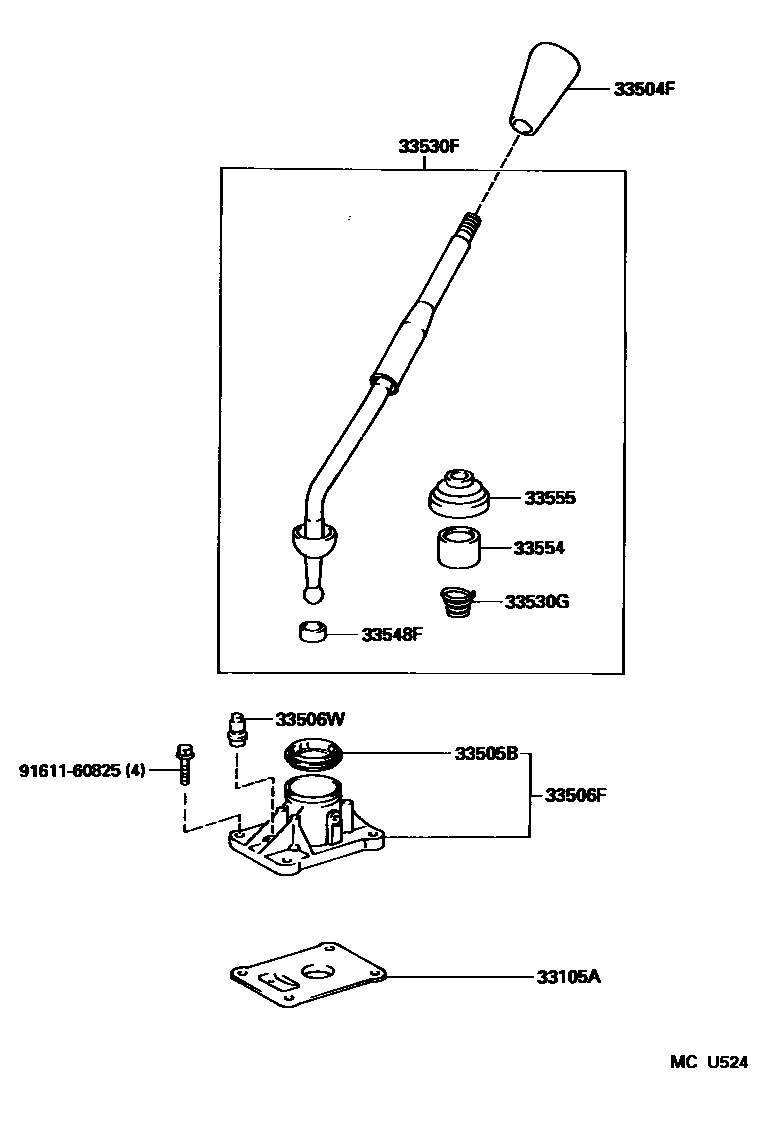

Toyota HILUX Shift Lever & Retainer EPC diagram — MCU524
Shift Lever & Retainer — MCU524 (199511 – 200008)

PNC and OE references

PNCPart nameOE numbers
33054No. 2 shift lever sub-assembly (for floor shift)33054-35020
33058Shift lock solenoid valve bracket sub-assembly33058-35070 · 33058-35090
33105AExtension housing oil baffle sub-assembly (MTM)33105-35030 · 33144-35030
33501FControl shaft sub-assembly (for floor shift)33511-22160 · 33511-35180
33501GBushing (for floor mounted shift control shaft)90385-11003
33502Shift lever base plate sub-assembly33502-35370 · 33502-35450 · 33502-35490
33502ACollar (for securing floor shift)90387-06065
33503FShift lever sub-assembly (for floor shift)33055-35080 · 33055-35180
33504CScrew (for securing shift lever knob)90159-40109
33505BShift lever seat sub-assembly33505-35020 · 33505-35030
33506FShift control lever stopper sub-assembly (for floor shift)33506-35110 · 33506-35130 · 33506-35140
33506WBreather plug (for shift lever stop)90930-03075 · 90930-03114
33516ANo. 3 control axis33516-35010
33530FShift lever assembly (for floor shift)33530-35280 · 33530-35300 · 33530-35320
33530GConical spring (for gear selector)90502-26005 · 90502-26007
33537Control lever base plate33537-35030
33537AE-ring (for control lever base plate)90523-06019
33544Shift lever insert No. 133544-27010
33548FShift lever bushing No. 1 (for floor shift)33548-31010
33550Dposition indicator light bulb90981-11018 · 99132-12034
33550Eposition indicator cover90339-09001
33554shift lever cover33554-30012
33555Gear shift lever dust cover33555-35160 · 33555-35180 · 33555-60030
33563Shift lock release button33563-35080
33563ACompression spring (for shift lock release button)90501-04021
33564No. 1 shift lock release link33564-35050 · 33564-35110
33584FShift lever stop pad (for floor shift)33584-35080
33623ACompression spring (for shift lever knob button)90501-06074 · 90501-07009
33625Shift lever handle sleeve33625-24010 · 33625-35050
33626Shift lever button stop90256-02002
33631Locking lever33631-30060 · 33631-35050
33631ACompression spring (for locking lever)90501-07074
33631DGrooved pin (for locking lever)90256-04001 · 90256-04003
33634Harness protection device33634-35040
33635ACable guide No. 1 (for gear selector)33635-35030 · 33635-35050
33636Cable guide No. 2 (for gear selector)33636-35010
33668Control lever lock pin33668-35010
33675APin with hole (for transmission control lever)90240-08054
33675BBushing (for transmission control lever)90389-08005
33675Cretaining ring (for transmission control lever)90480-17177
33702BNo. 1 shift rod sub-assembly (for floor shift)33702-35190 · 33702-35200 · 33702-35210 · 33702-35220 · 33702-35230
33723FConnecting rod swivel joint (for floor shifting)33723-22010
33723GBushing (for floor mounted shift control shaft)90389-08005
33723HRetaining ring (for floor mounted shift control shaft)33572-22010
33805Shift lock plate sub-assembly (for floor shift)33805-35030
33866Shift lock release spring33866-35010
33878No. 2 shift lock information label33878-35010
33886shift lever block33886-22010 · 33886-22020
35906Indicator light wiring harness sub-assembly35906-35080 · 35906-35090
35921control position indicator board35921-35180 · 35921-35181 · 35921-35200
35971APosition indicator light upper shell35971-35030 · 35971-35140
35974Position indicator light lower shell35974-35050 · 35974-35140 · 35974-35141
35975Slide cover (for position indicator light)35975-35040 · 35975-35130 · 35975-35131
36331BTransfer case shift lever dust cover36331-35010 · 36331-35020
