Toyota HILUX Alternator — Figure 1903

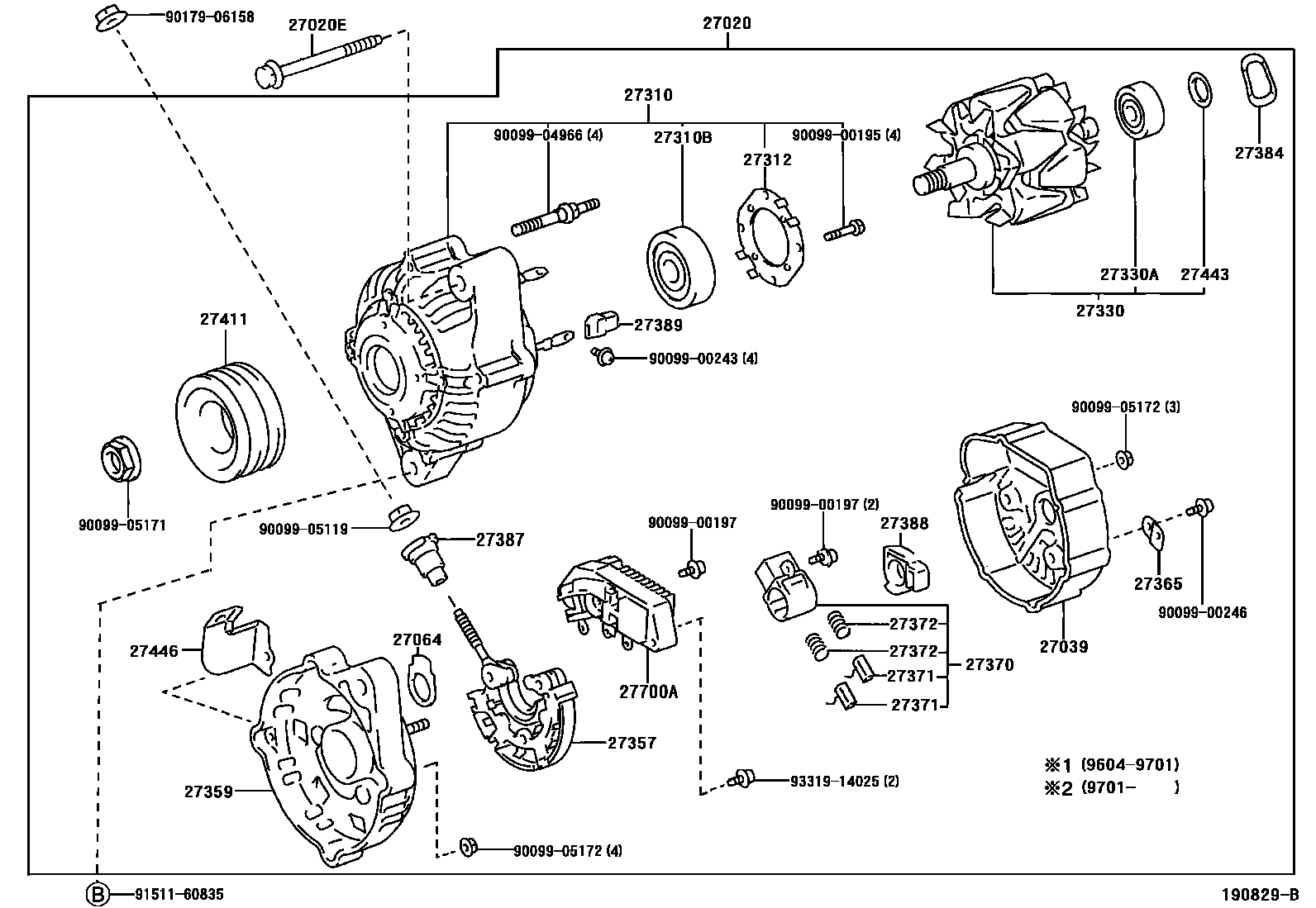

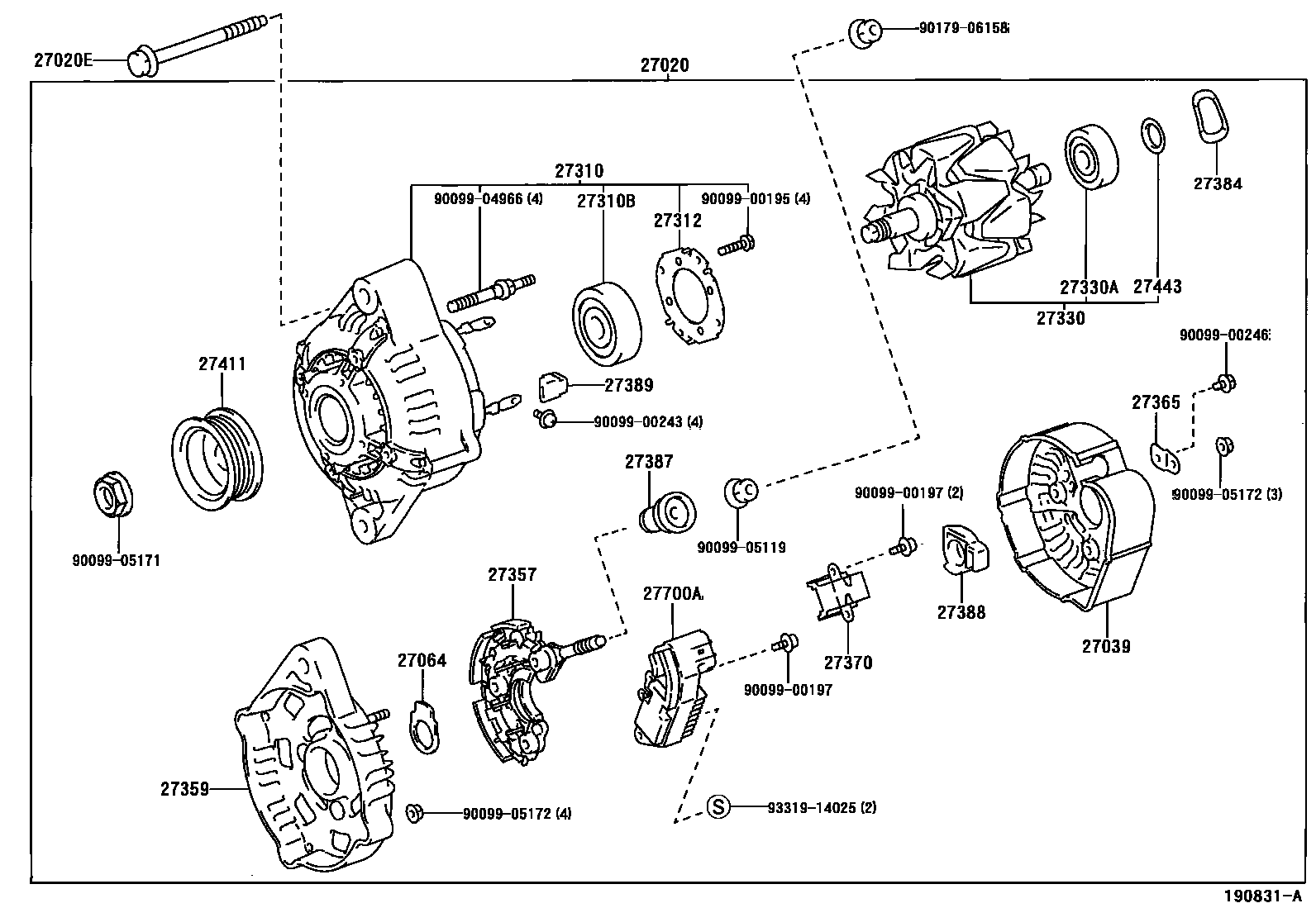

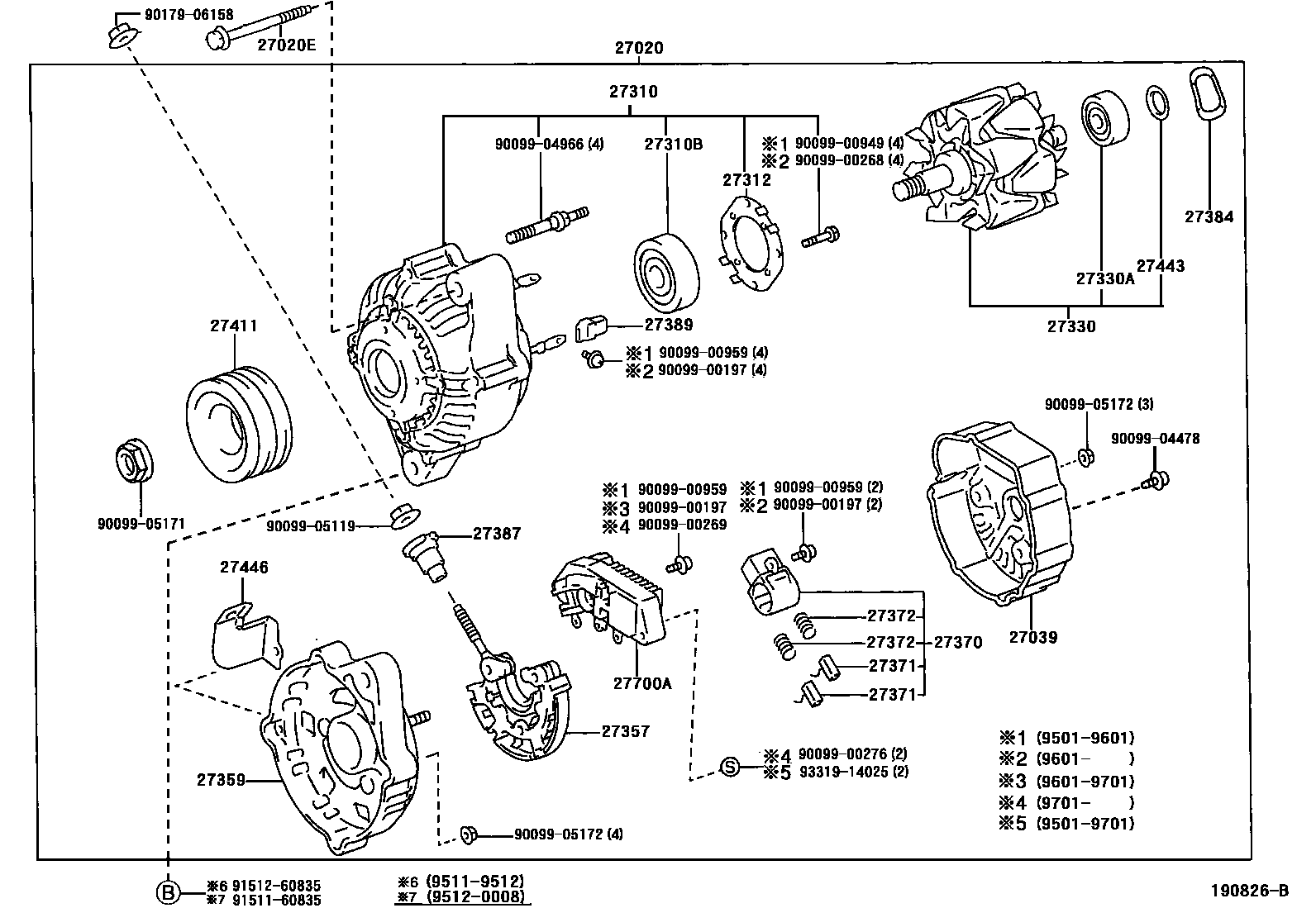

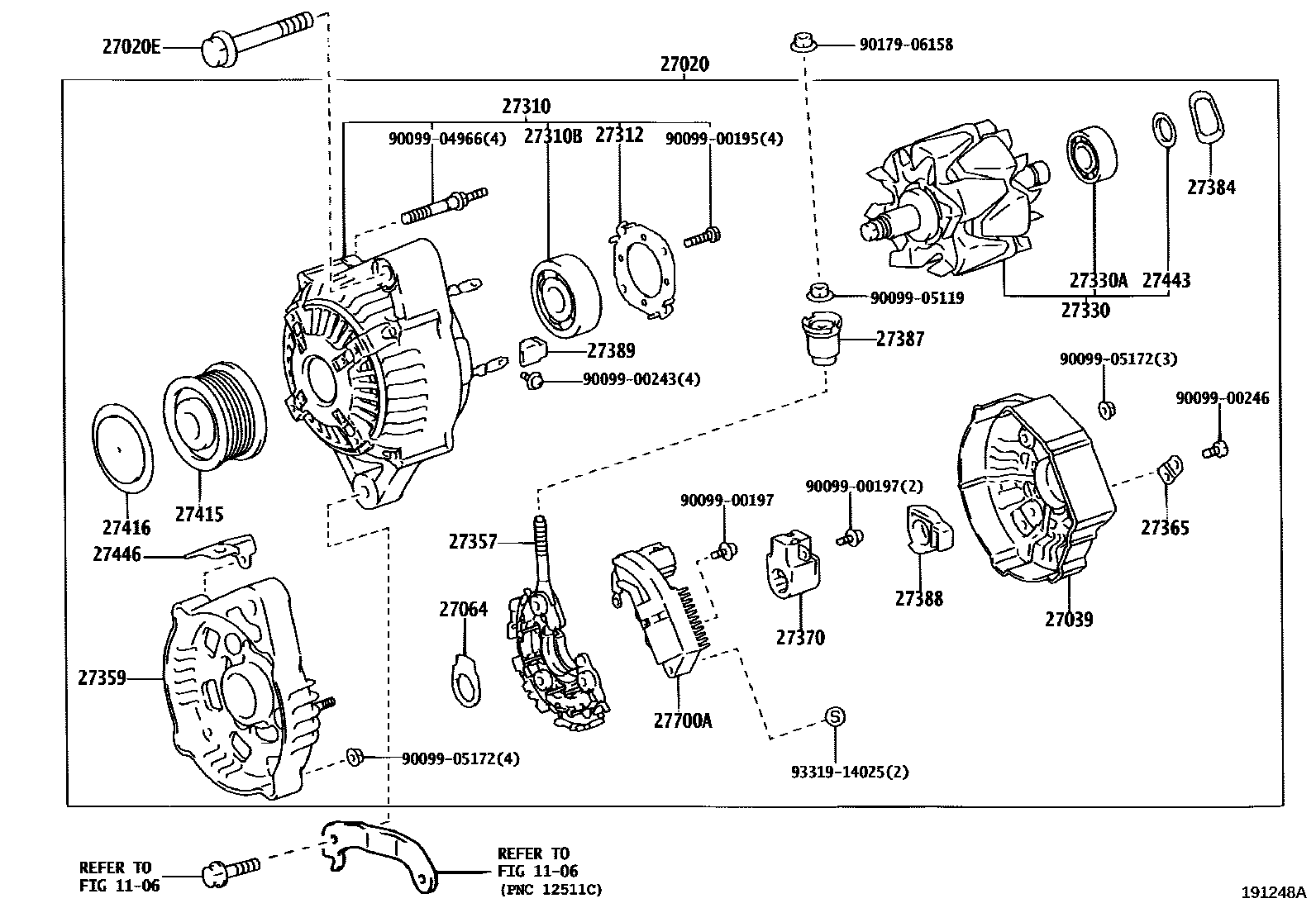

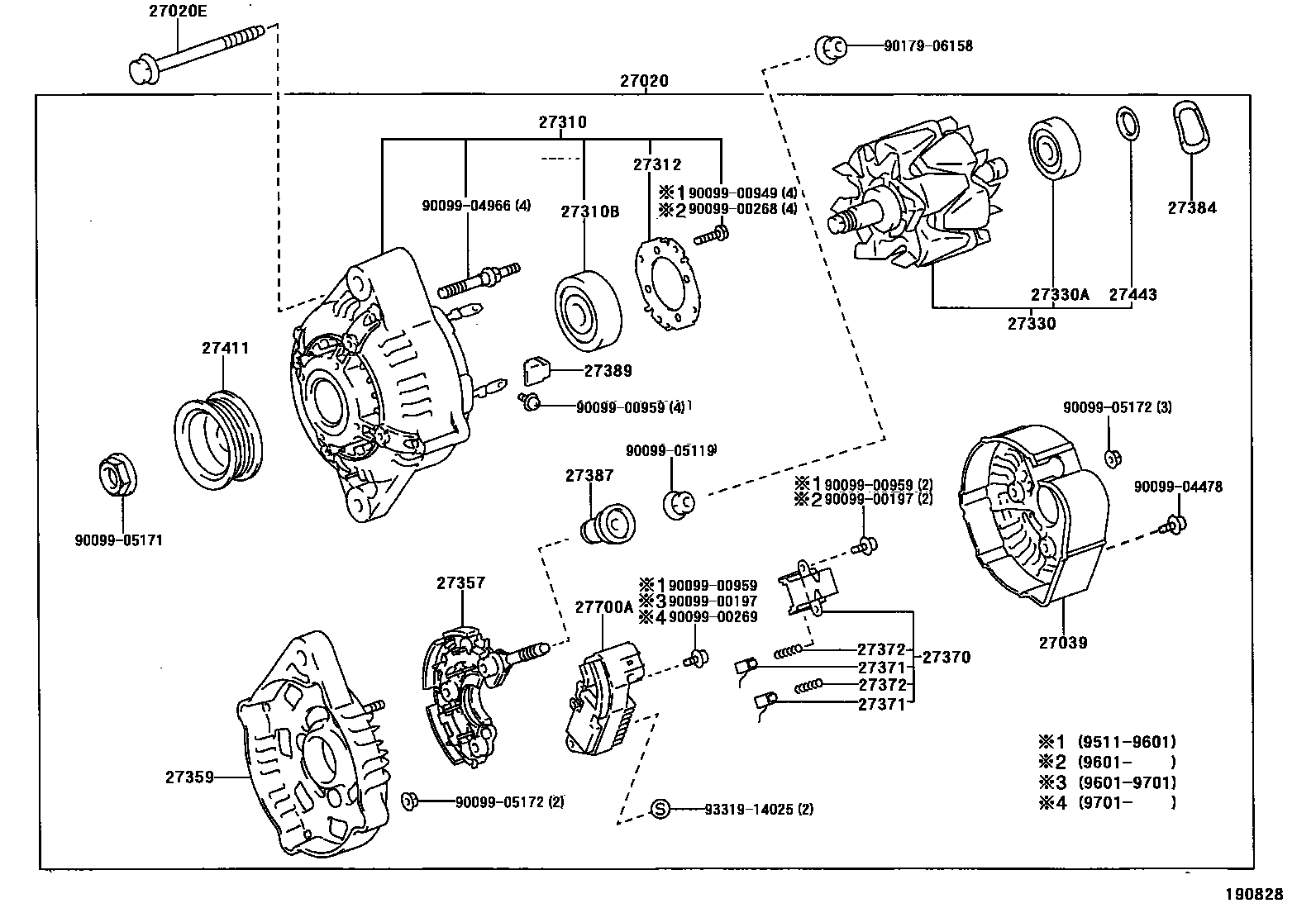

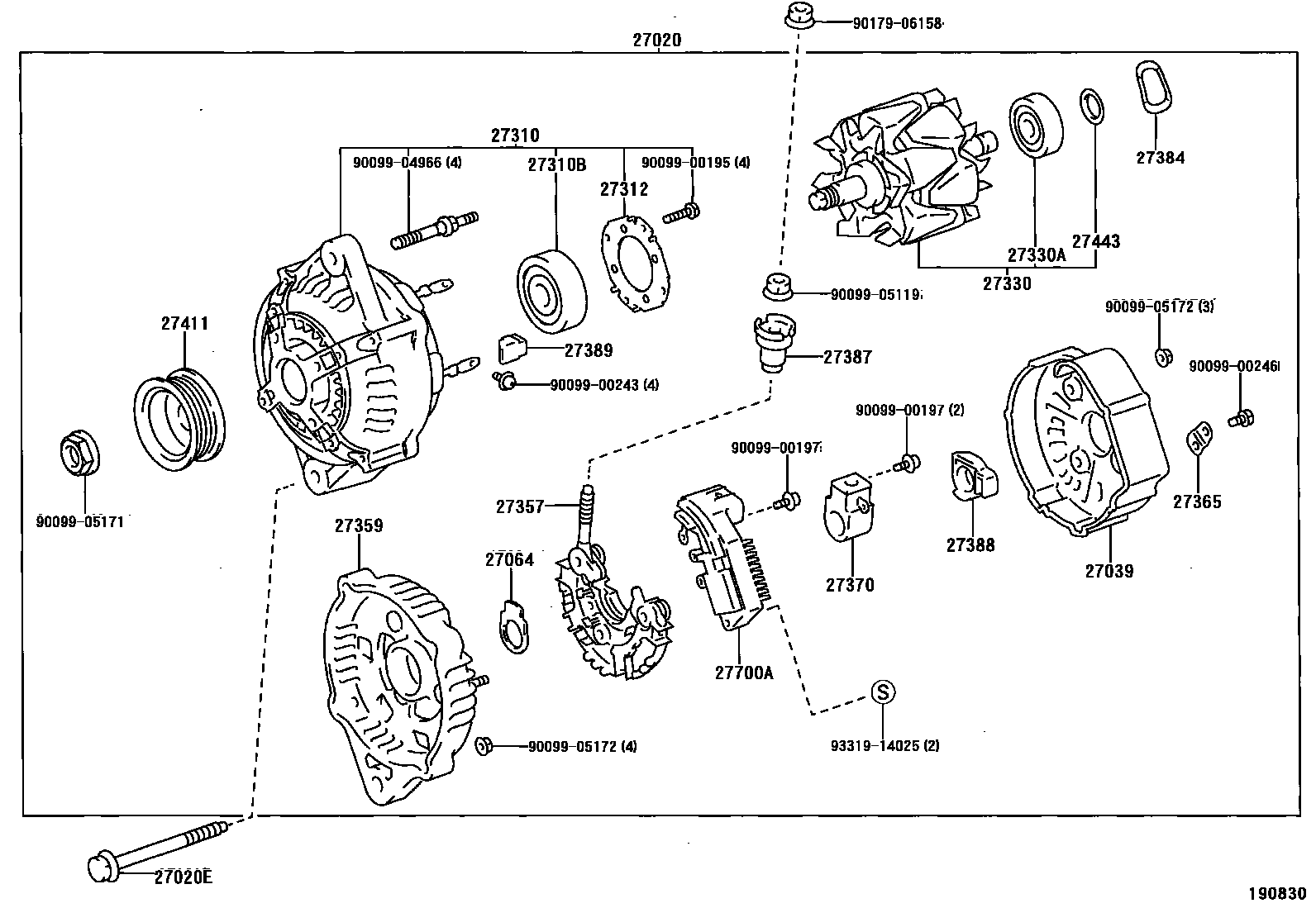

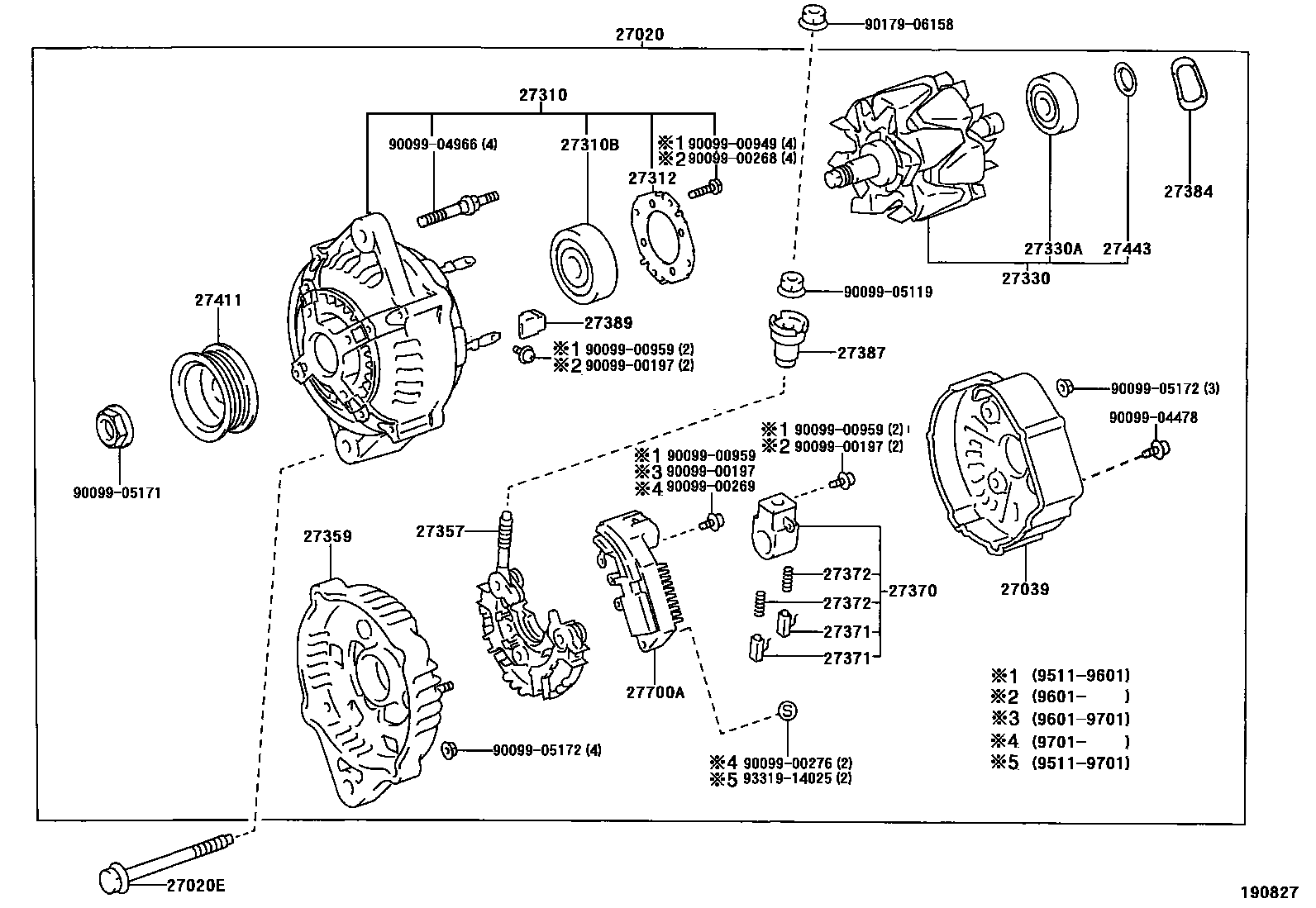

Toyota HILUX EPC diagram 1903, Alternator, with 7 images and 25 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 27020 | Alternator Assembly | 27060-30010 · 27060-62160 · 27060-62180 · 27060-62190 · 27060-67070 · 27060-67080 · 27060-67110 · 27060-75150 · 27060-75160 · 27060-75170 |
| 27020E | Bolts (for generator) | 90105-10092 · 90105-10101 · 90105-10221 |
| 27039 | Alternator Rear End Cover | 27039-16380 · 27039-30020 · 27039-55080 · 27039-67100 · 27039-70470 · 27039-73020 · 27039-74700 |
| 27064 | Generator sealing plate | 27064-42010 |
| 27310 | Alternator Drive End Frame Assembly | 27310-30020 · 27310-62140 · 27310-62150 · 27310-62160 · 27310-67070 · 27310-67090 · 27310-67100 · 27310-75110 · 27310-75150 · 27310-75160 |
| 27310B | Bearing (for Alternator Drive End Frame) | 90099-10178 · 90099-10192 · 90099-10199 · 90099-10219 |
| 27312 | Retainer Plate | 27312-42010 · 27312-70200 · 27312-72100 |
| 27330 | Alternator Rotor Assembly | 27330-16390 · 27330-64570 · 27330-67100 · 27330-72101 · 27330-72280 · 27330-74550 · 27330-76030 |
| 27330A | Bearings (for generator rotor) | 90099-10140 · 90099-10216 |
| 27357 | Generator rectifier frame | 27357-13360 · 27357-16380 · 27357-55080 · 27357-63020 · 27357-63060 · 27357-67100 |
| 27359 | Generator rectifier end frame | 27359-16180 · 27359-16181 · 27359-16182 · 27359-30020 · 27359-62150 · 27359-62160 · 27359-65010 · 27359-65011 · 27359-67020 · 27359-67021 · 27359-67022 · 27359-67050 · 27359-67100 · 27359-72280 · 27359-75160 |
| 27365 | terminal board | 27365-55080 |
| 27370 | Alternator Brush Holder Assembly | 27370-35060 · 27370-58320 · 27370-75060 |
| 27371 | Generator brushes | 27371-70300 |
| 27372 | Generator brush spring | 27372-63020 |
| 27384 | Washer | 27384-16380 · 27384-50030 |
| 27387 | Terminal Insulator | 27387-42021 · 27387-70170 · 27387-70171 |
| 27388 | Generator brush cover | 27388-42010 |
| 27389 | Terminal Insulator | 27389-42010 · 27389-63020 |
| 27411 | Alternator Pulley | 27411-16150 · 27411-42010 · 27411-42030 · 27411-67020 · 27411-67060 · 27411-70200 |
| 27415 | PULLEY, ALTERNATOR W/CLUTCH | 27415-30010 |
| 27416 | Generator pulley cover | 27416-30010 |
| 27443 | Generator bearing cap | 27443-63020 |
| 27446 | Generator clamp | 27446-46230 |
| 27700A | Generator voltage regulator assembly | 27700-30070 · 27700-50030 · 27700-54060 · 27700-75020 |
