Toyota HILUX 点火线圈和火花塞 — Figure 1901

Toyota HILUX EPC diagram 1901, 点火线圈和火花塞, with 4 images and 16 PNC and OE references.

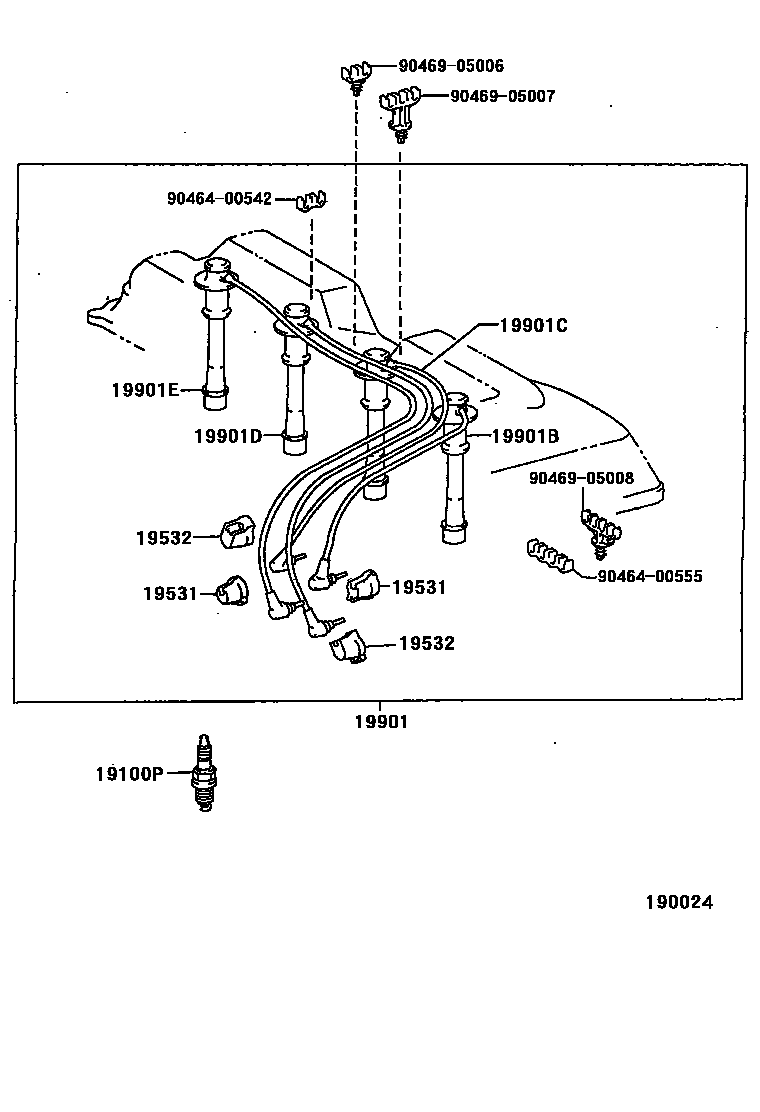

Toyota HILUX 点火线圈和火花塞 EPC diagram — 190024
点火线圈和火花塞 — 190024 (199511 – 200008)

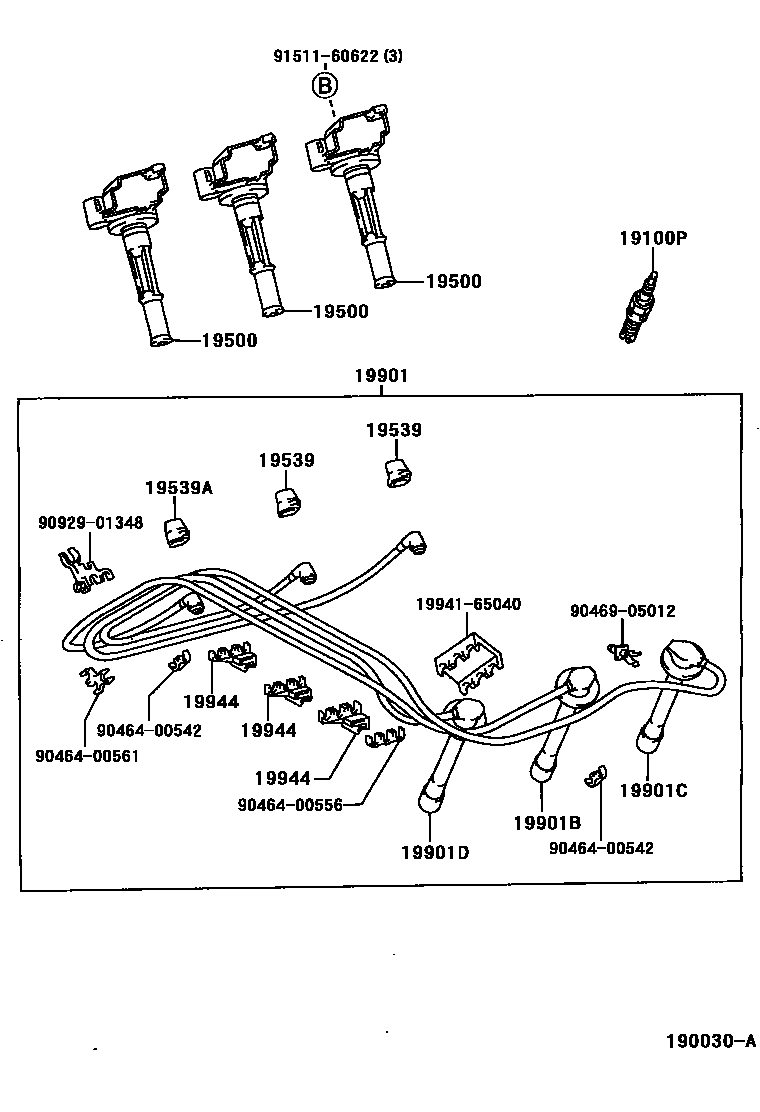

Toyota HILUX 点火线圈和火花塞 EPC diagram — 190030A
点火线圈和火花塞 — 190030A (199511 – 999999)

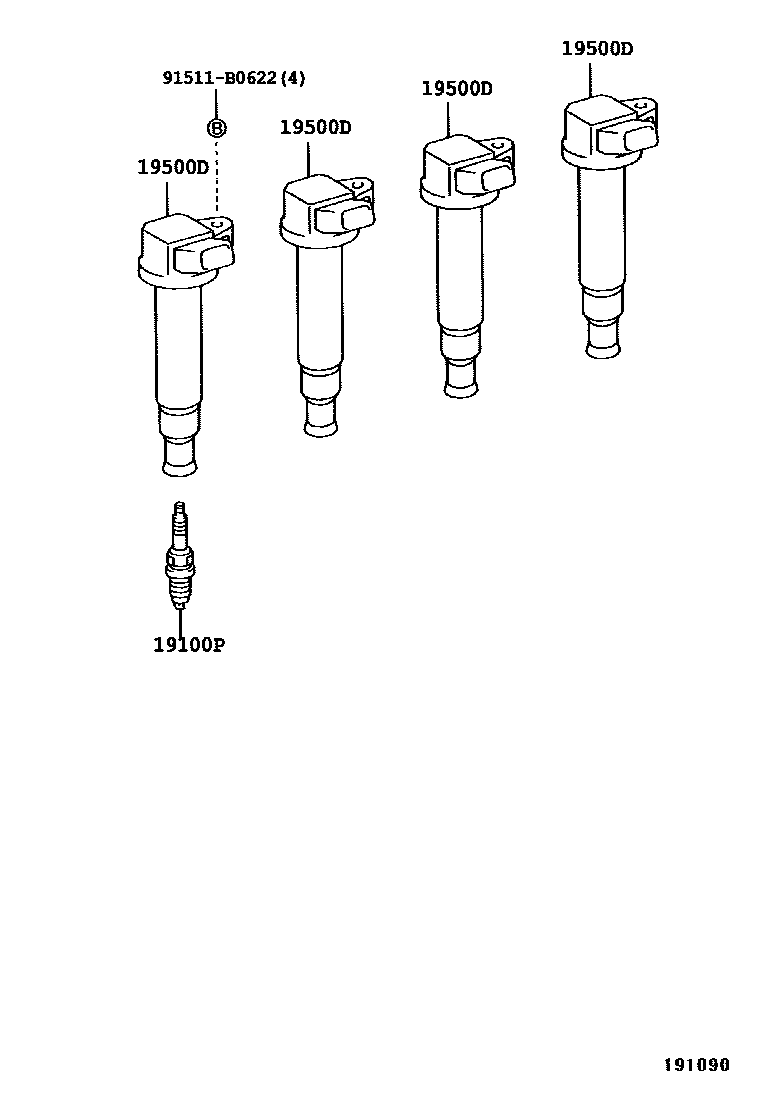

Toyota HILUX 点火线圈和火花塞 EPC diagram — 191090
点火线圈和火花塞 — 191090 (200008 – 999999)
Toyota HILUX 点火线圈和火花塞 EPC diagram — 195376
点火线圈和火花塞 — 195376 (199511 – 999999)

PNC and OE references

PNCPart nameOE numbers
19100Pspark plug90919-01164 · 90919-01176 · 90919-01192
19500Ignition coil assembly90919-02212
19500DNo. 1 ignition coil90919-02237
19531No. 1 damping wire fixing piece19531-74010
19532No. 2 damping wire fixing piece19532-46010
19539No. 4 damping wire fixing piece19539-11040
19539ANo. 5 damping wire fixing piece19539-11030
19850Glow plug assembly19850-30010 · 19850-67020 · 19850-67030
19850BScrew seal (for glow plug)90189-04024
19871Glow plug connector No. 119871-30010 · 19871-67020 · 19871-67030
19901Coil and spark plug assembly with damper wire19037-62010 · 19037-75010
19901BNo. 1 spark plug damper wire90919-15384 · 90919-15417
19901CNo. 2 spark plug damper wire90919-15385 · 90919-15418
19901DNo. 3 spark plug damper wire90919-15386 · 90919-15419
19901ENo. 4 spark plug damper wire90919-15387
19944No. 2 damping wire clip support plate19944-62010
