Toyota HILUX Oil Filter — Figure 1502

Toyota HILUX EPC diagram 1502, Oil Filter, with 4 images and 10 PNC and OE references.

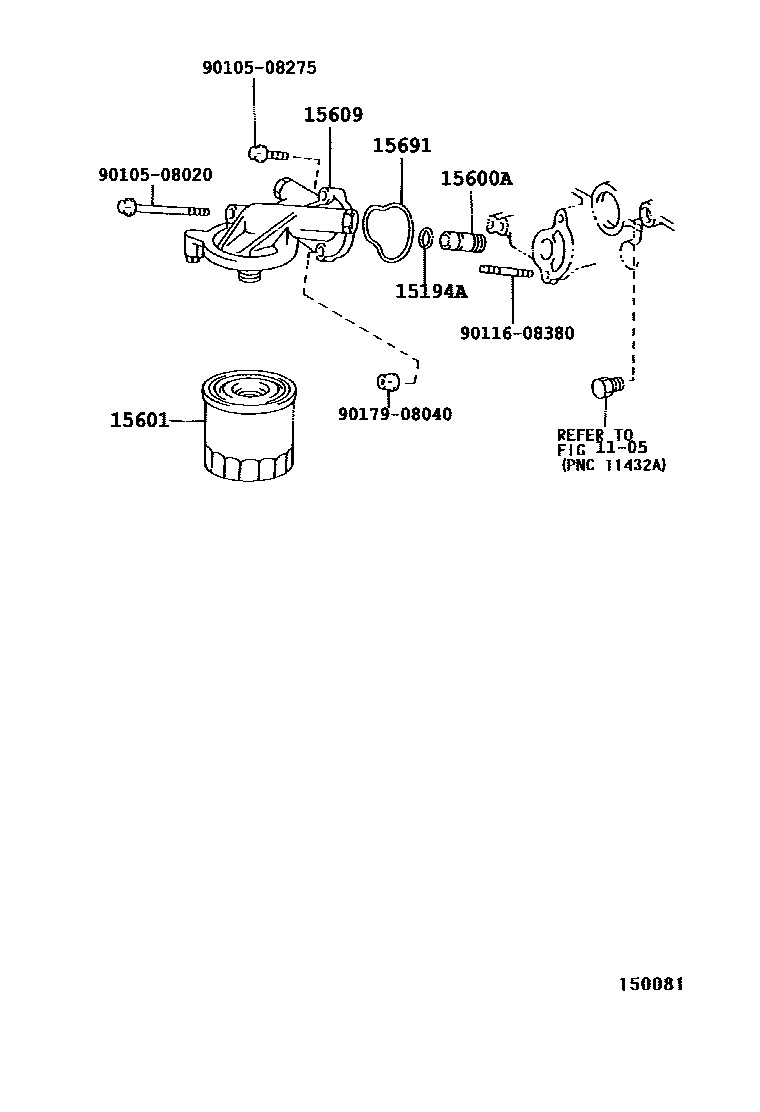

Toyota HILUX Oil Filter EPC diagram — 150081
Oil Filter — 150081 (199511 – 999999)

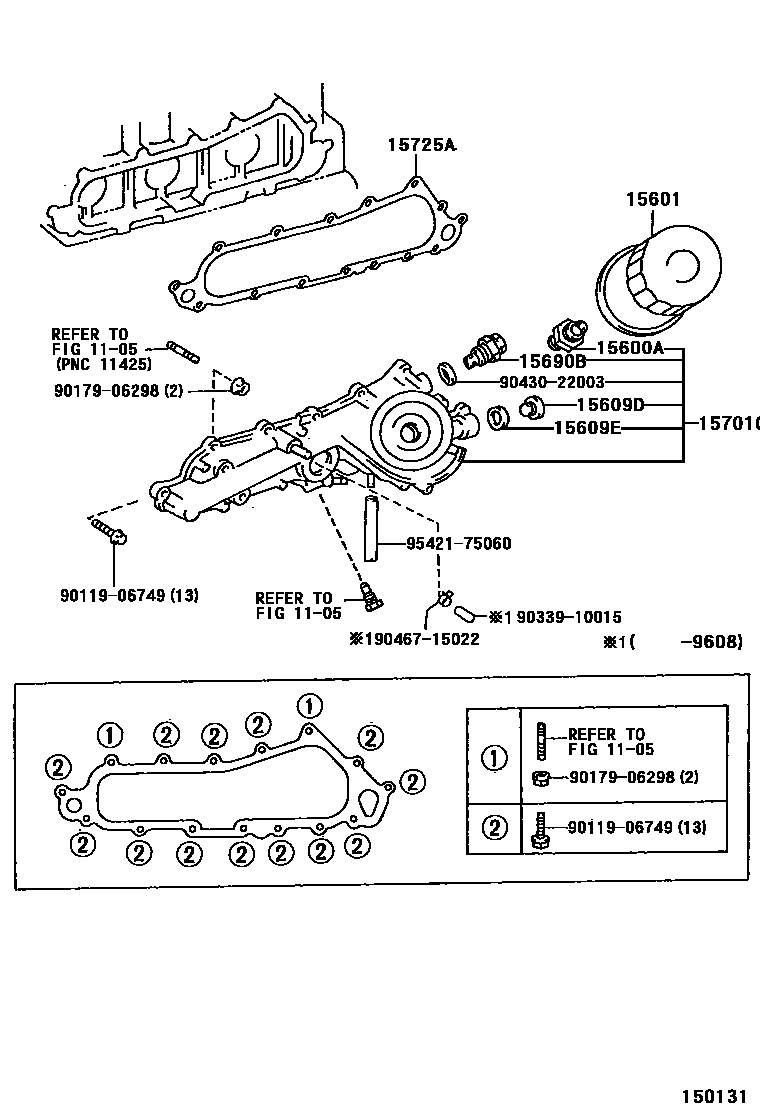

Toyota HILUX Oil Filter EPC diagram — 150131
Oil Filter — 150131 (199511 – 200008)

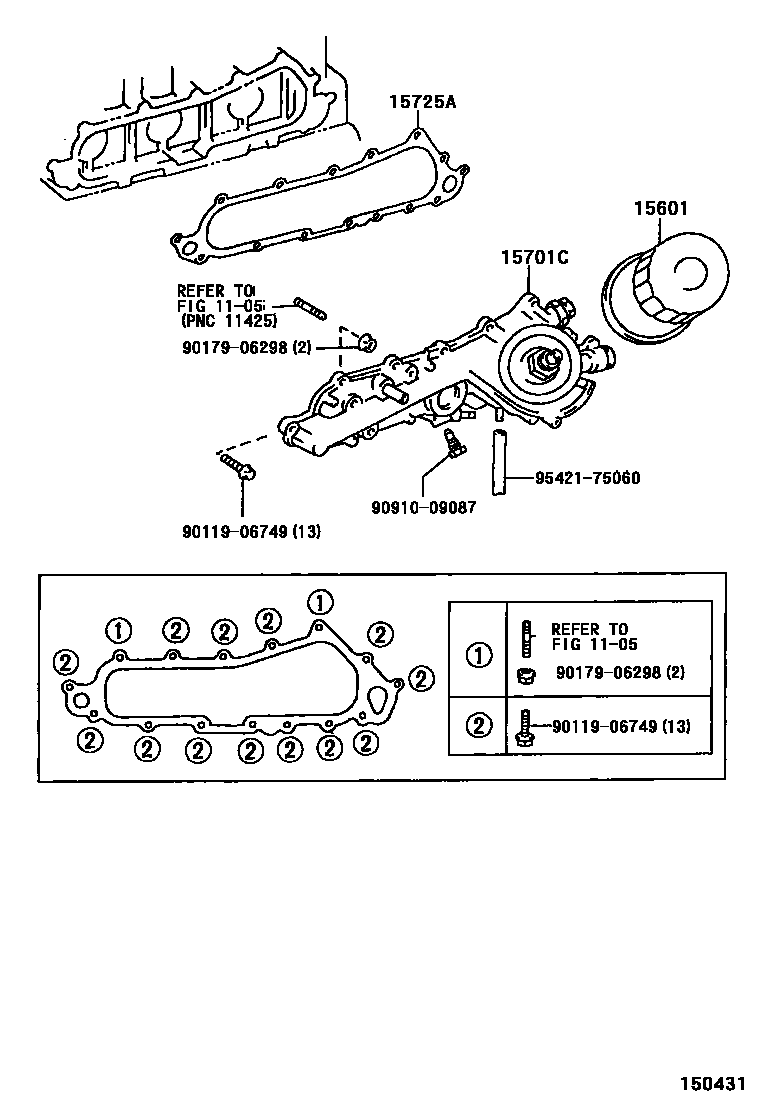

Toyota HILUX Oil Filter EPC diagram — 150431
Oil Filter — 150431 (200008 – 999999)
Toyota HILUX Oil Filter EPC diagram — MAA964
Oil Filter — MAA964 (199511 – 999999)

PNC and OE references

PNCPart nameOE numbers
15194AO-ring96721-24018
15600AConnector (for oil filter)15116-54021 · 90404-19013 · 90404-19017
15601Oil filter sub-assembly90915-20001 · 90915-20003 · 90915-30002
15609Oil filter bracket sub-assembly15609-75030
15609DStraight threaded plug with head (for oil filter bracket)90341-20002
15609EHeaded straight thread plug liner15134-67020
15690BOil cooler pressure reducing valve assembly15690-64010
15691oil filter gasket15692-75010 · 15692-75011
15701COil cooler cover sub-assembly15701-30010 · 15701-67020 · 15701-67030
15725AOil cooler cover gasket15725-67010
