Toyota HILUX Heating & Air Conditioning - Compressor — Figure 8719

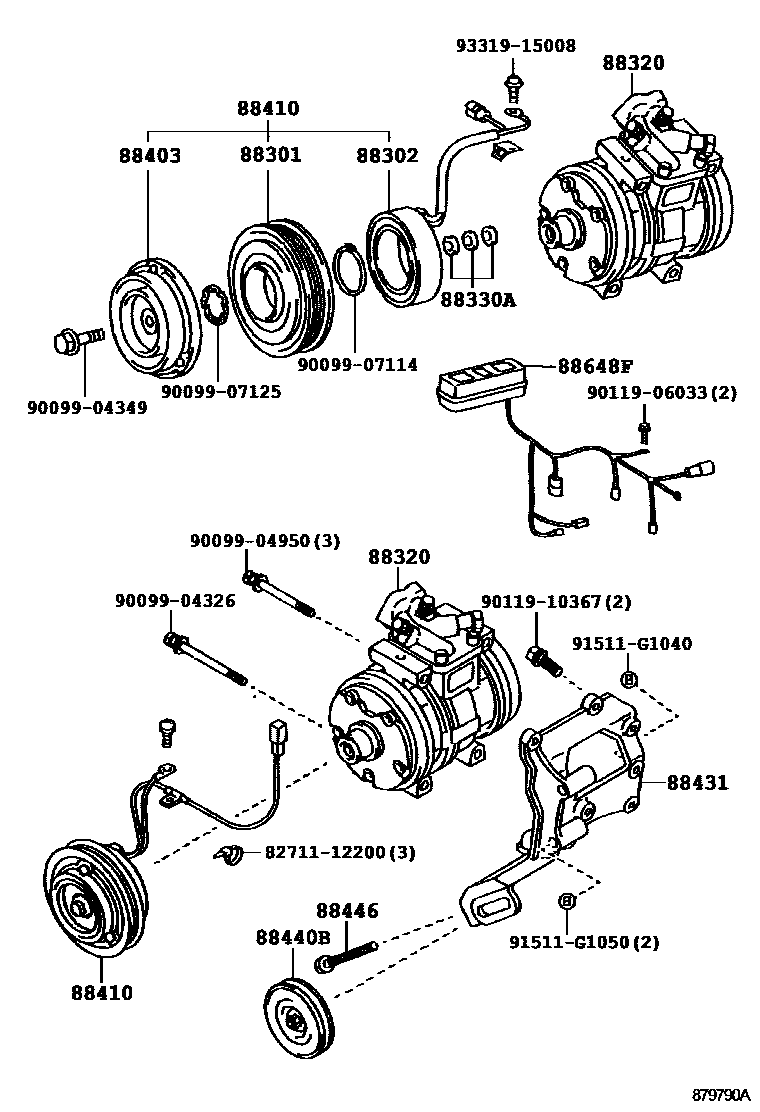

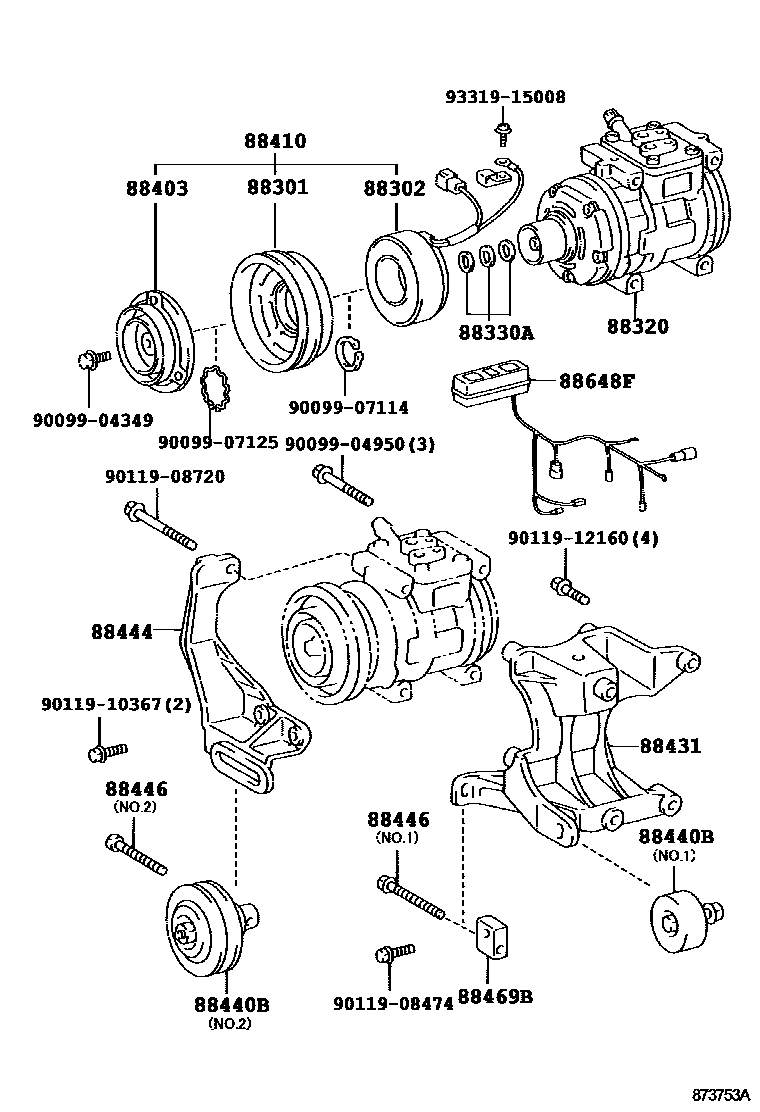

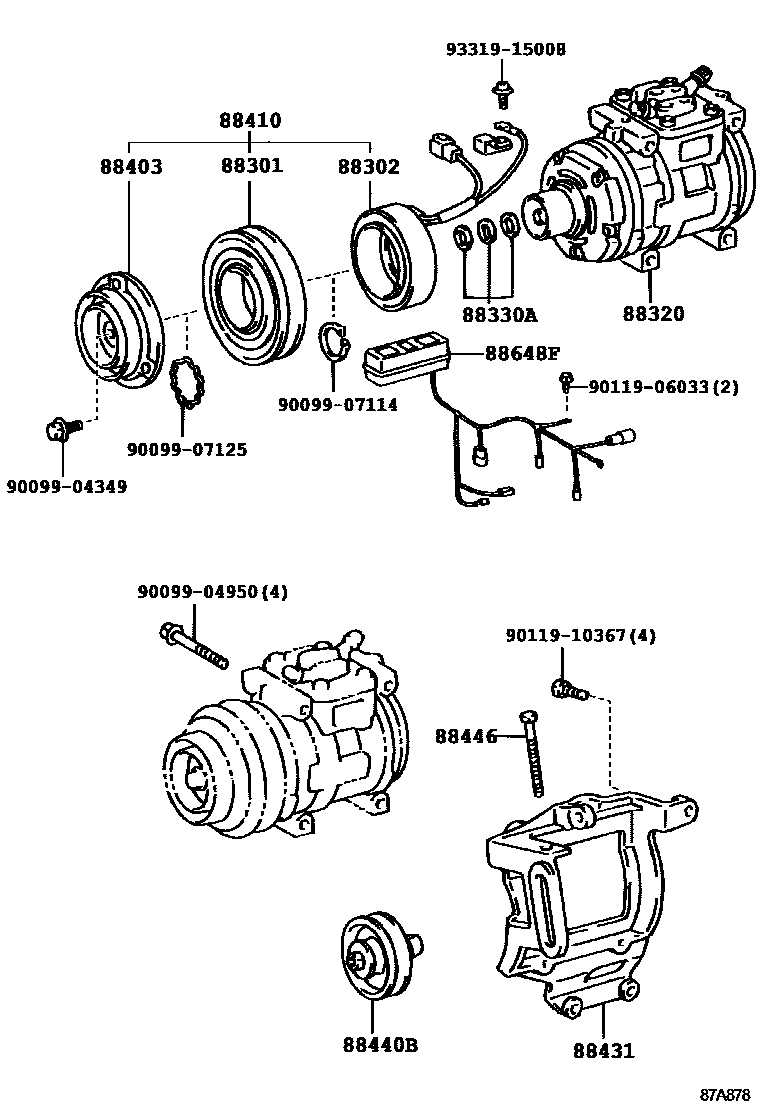

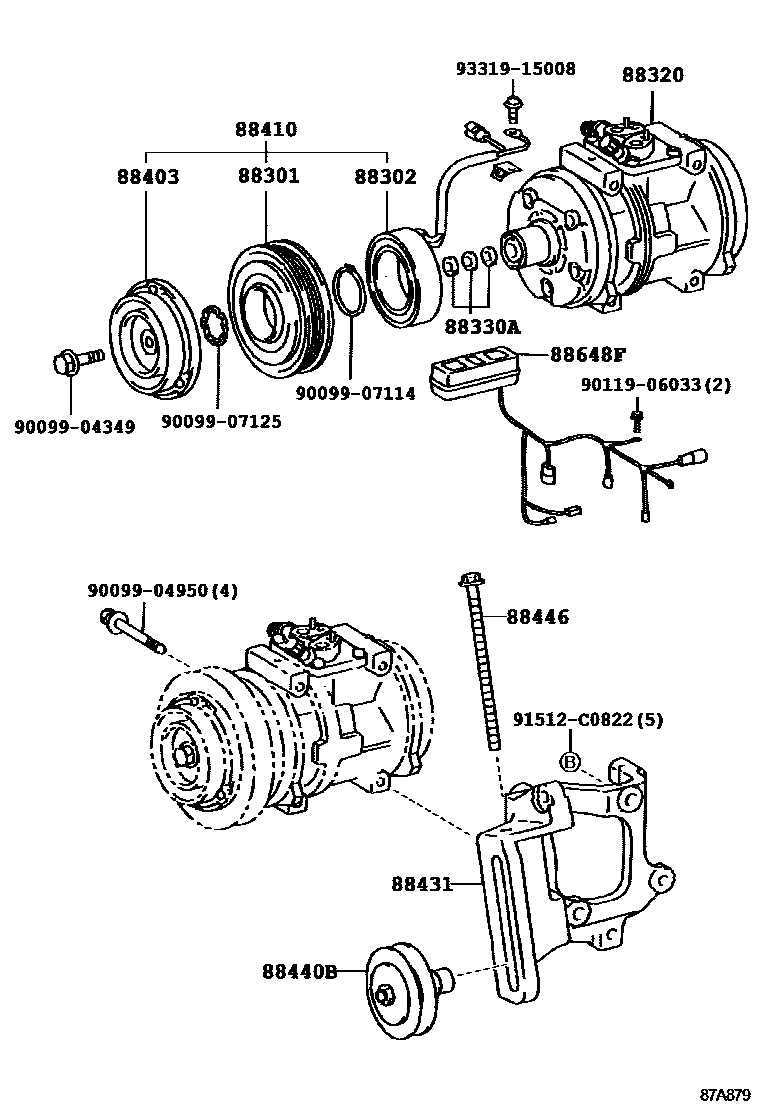

Toyota HILUX EPC diagram 8719, Heating & Air Conditioning - Compressor, with 4 images and 12 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 88301 | Electromagnetic clutch rotor sub-assembly | 88412-26030 · 88412-27010 · 88412-30430 · 88412-35010 · 88412-35030 · 88412-35040 · 88412-35100 |
| 88302 | Electromagnetic clutch stator sub-assembly | 88411-22310 · 88411-2B080 · 88411-35020 · 88411-35040 · 88411-35140 · 88411-3A010 |
| 88320 | Cooler Compressor Assembly | 88320-35250 · 88320-35260 · 88320-35370 · 88320-35371 · 88320-35380 · 88320-35400 · 88320-35420 · 88320-35460 · 88320-35490 · 88320-35560 · 88320-35580 · 88320-60620 |
| 88330A | Washer (for electromagnetic clutch) | 88335-14020 |
| 88403 | Electromagnetic clutch hub sub-assembly | 88403-16011 · 88403-30290 |
| 88410 | Magnetic Clutch Assembly | 88410-22480 · 88410-35040 · 88410-35050 · 88410-35110 · 88410-35120 · 88410-35140 · 88410-35160 · 88410-35250 · 88410-35280 · 88410-35350 · 88410-60200 · 88410-60310 · 88410-90P80 |
| 88431 | Compressor No. 1 mounting bracket | 88431-35160 · 88431-35170 · 88431-35181 · 88431-60180 · 88431-60220 |
| 88440B | Idler gear assembly | 88440-26070 · 88440-35030 · 88440-35040 · 88440-60040 · 88440-60050 |
| 88444 | Idler gear bracket | 88444-35050 · 88444-60070 |
| 88446 | Idler gear bolt | 88446-35030 · 88446-35040 · 88446-60020 · 88446-60030 · 88446-60040 · 90099-04321 |
| 88469B | collar | 88469-30280 |
| 88648F | Electromagnetic clutch wiring harness | 88648-35020 · 88648-35030 · 88648-35050 · 88648-35090 · 88648-35120 · 88648-35130 · 88648-35180 · 88648-35220 · 88648-89128 · 88648-89130 · 88648-89132 · 88648-89135 · 88648-89137 · 88648-89139 · 88648-89142 · 88648-89143 |
