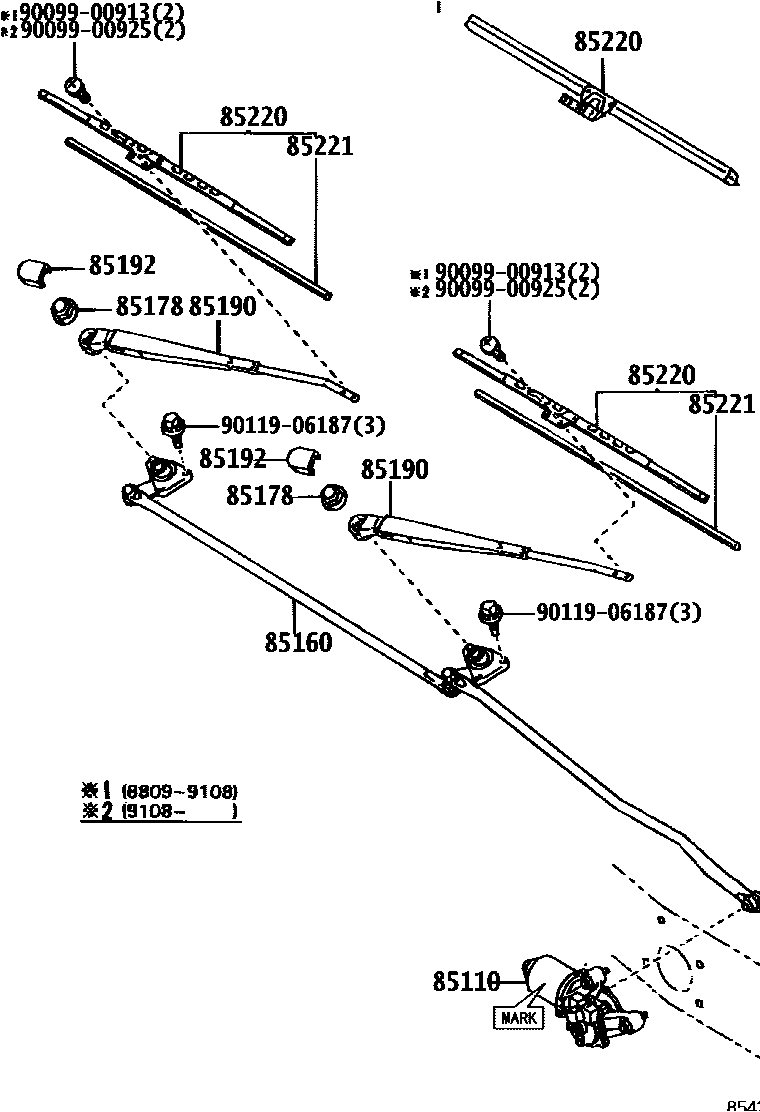

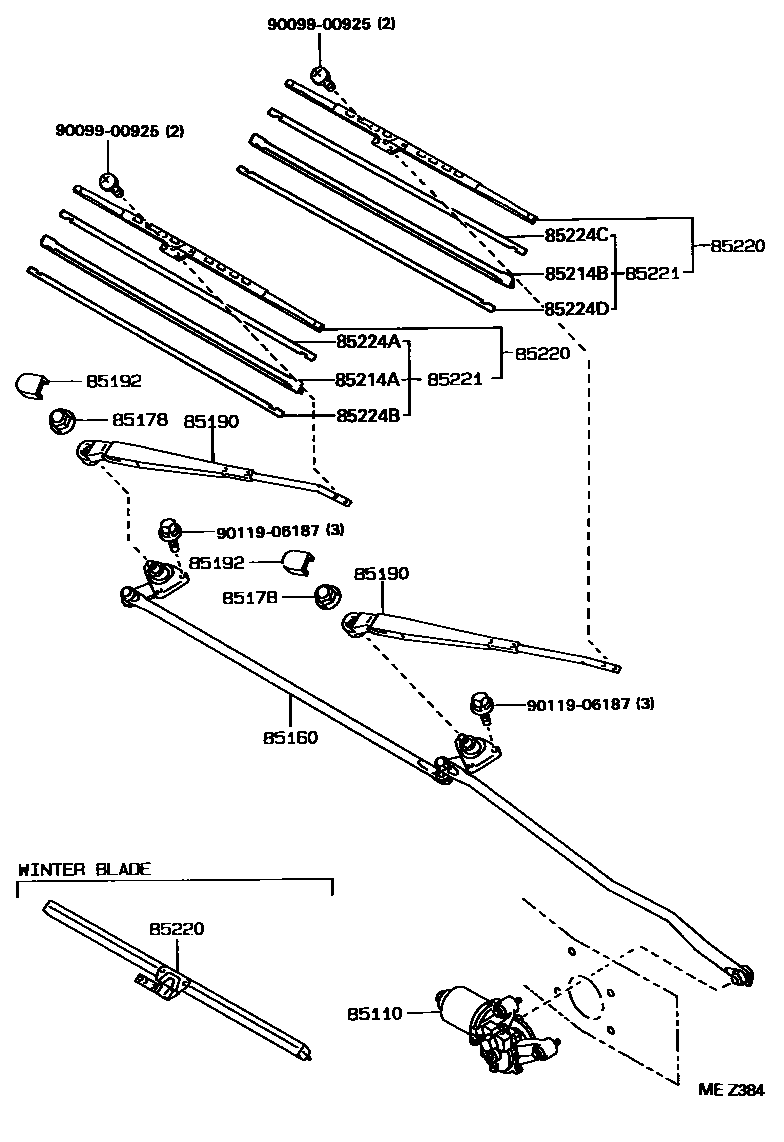

Toyota HILUX 挡风玻璃刮水器 — Figure 8501
Toyota HILUX EPC diagram 8501, 挡风玻璃刮水器, with 2 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85110 | Windshield wiper motor assembly | 85110-35060 · 85110-35110 · 85110-35111 · 85110-35160 · 85110-35161 · 85110-89141 |
| 85160 | Windshield wiper connecting rod assembly | 85150-35060 · 85160-89126 |
| 85178 | Nut (for securing front wiper arm) | 90179-08113 |
| 85190 | Windshield wiper arm assembly | 85190-89135 · 85190-89141 · 85210-89105 · 85210-89108 · 85211-35010 · 85211-35050 · 85221-35040 · 85221-35041 · 85221-35050 · 85221-35051 · 85221-35052 |
| 85192 | windshield wiper arm cover | 85192-12800 |
| 85214A | Right wiper rubber strip | 85214-20320 |
| 85214B | Left wiper rubber strip | 85214-35010 · 85214-60020 |
| 85220 | Windshield wiper blade assembly | 85212-35010 · 85212-60060 · 85220-12560 · 85220-12561 · 85220-12620 · 85220-16410 · 85220-16411 · 85220-16580 · 85222-35020 · 85222-35030 · 85222-35031 · 85222-35050 · 85222-35051 · 85291-12010 · 85291-16010 · 85291-23010 · 85291-35010 · 85291-35020 |
| 85221 | Windshield wiper blade | 85213-35010 · 85213-60030 · 85221-12230 · 85221-30120 · 85223-28020 · 85223-35030 · 85223-35060 · 85223-35061 |
| 85224A | No. 1 wiper rubber strip back plate | 85224-60060 |
| 85224B | No. 2 wiper rubber strip back plate | 85224-60060 |
| 85224C | No. 3 wiper rubber strip back plate | 85224-28080 · 85224-35020 |
| 85224D | No. 4 wiper rubber strip back plate | 85224-28090 · 85224-35020 |
