Toyota HILUX 仪表 — Figure 8301

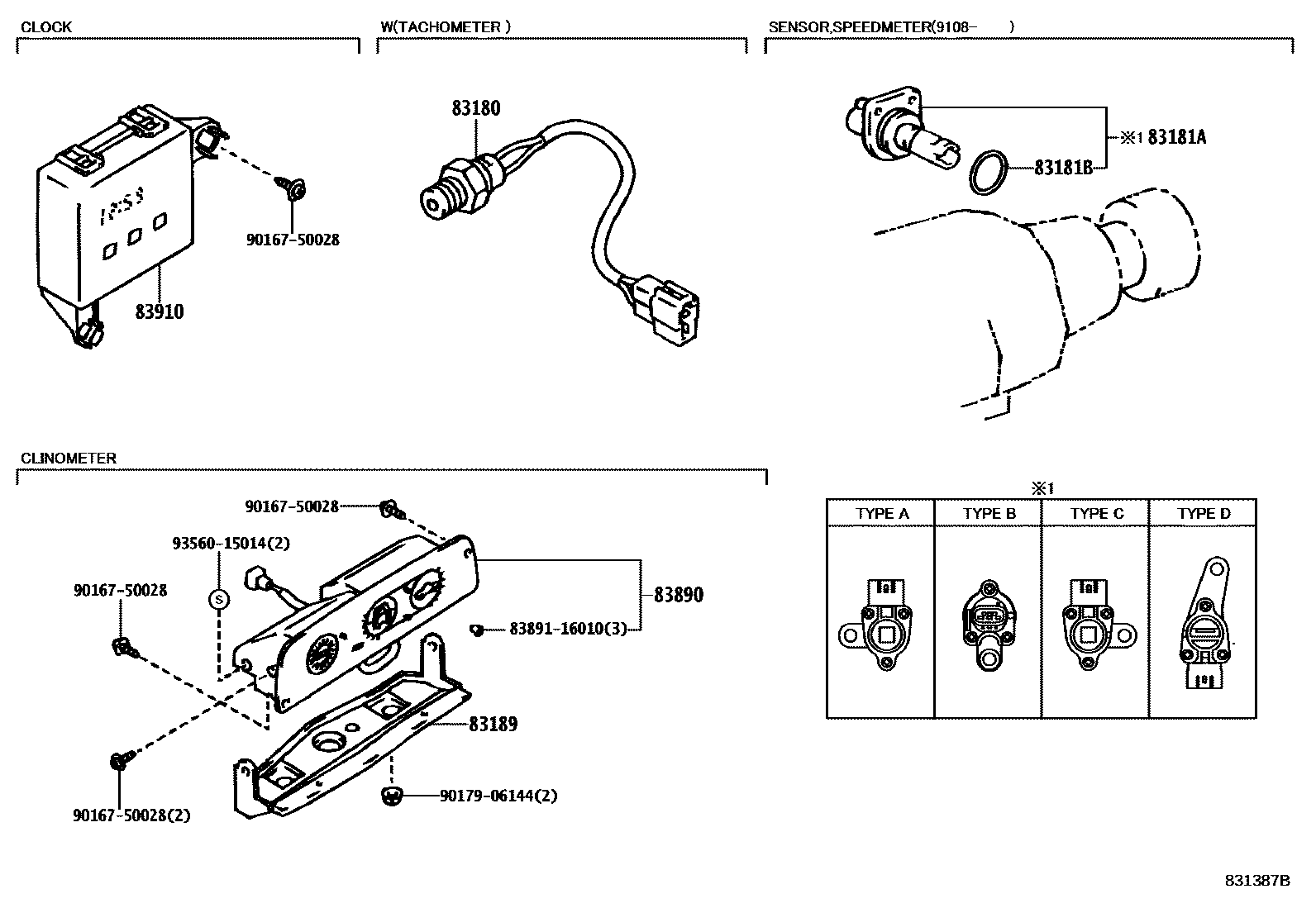

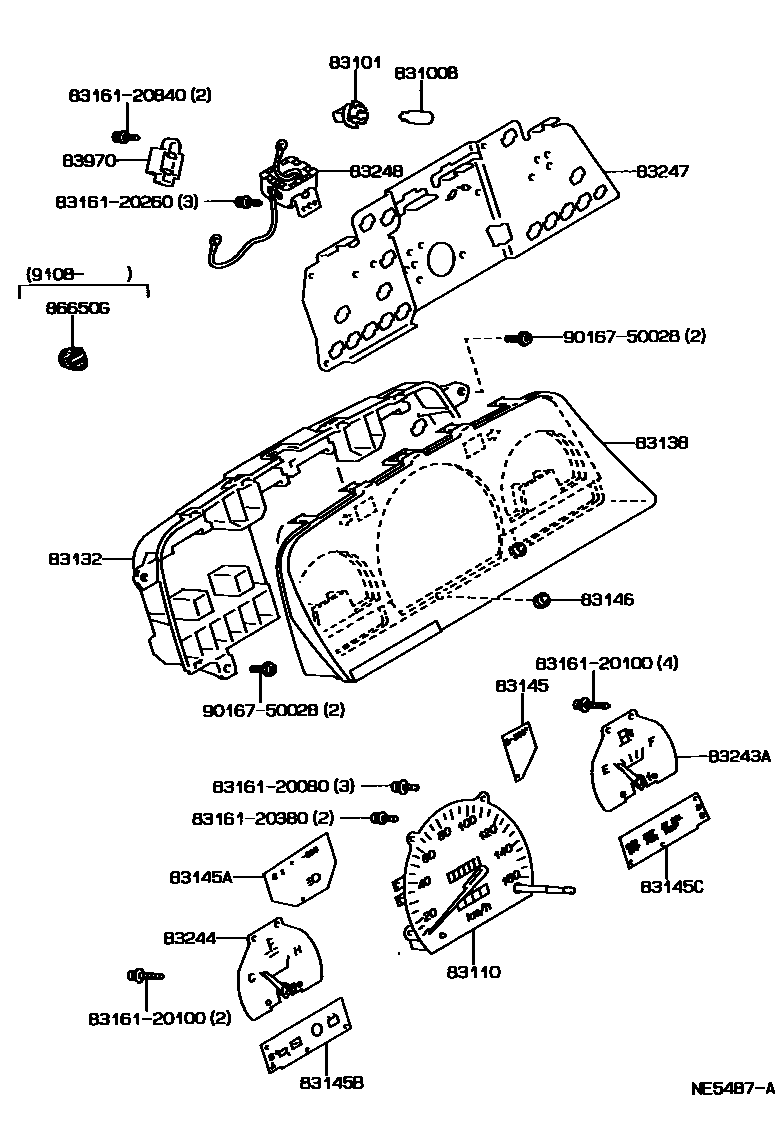

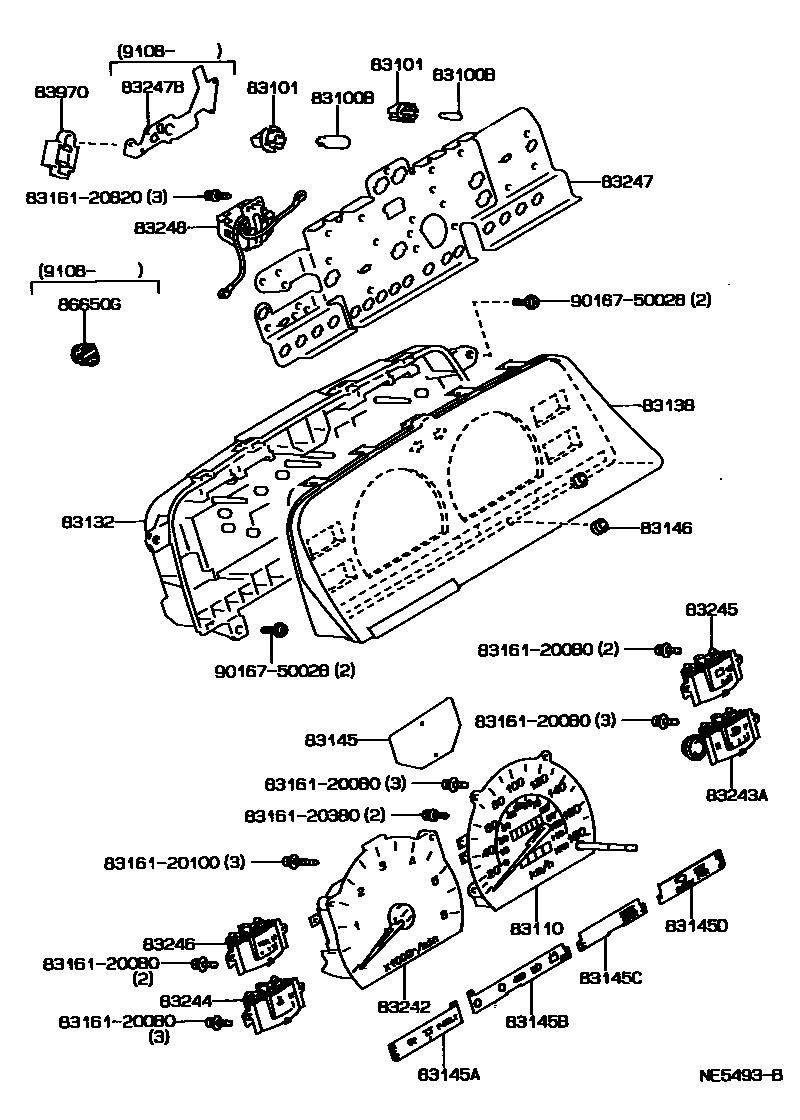

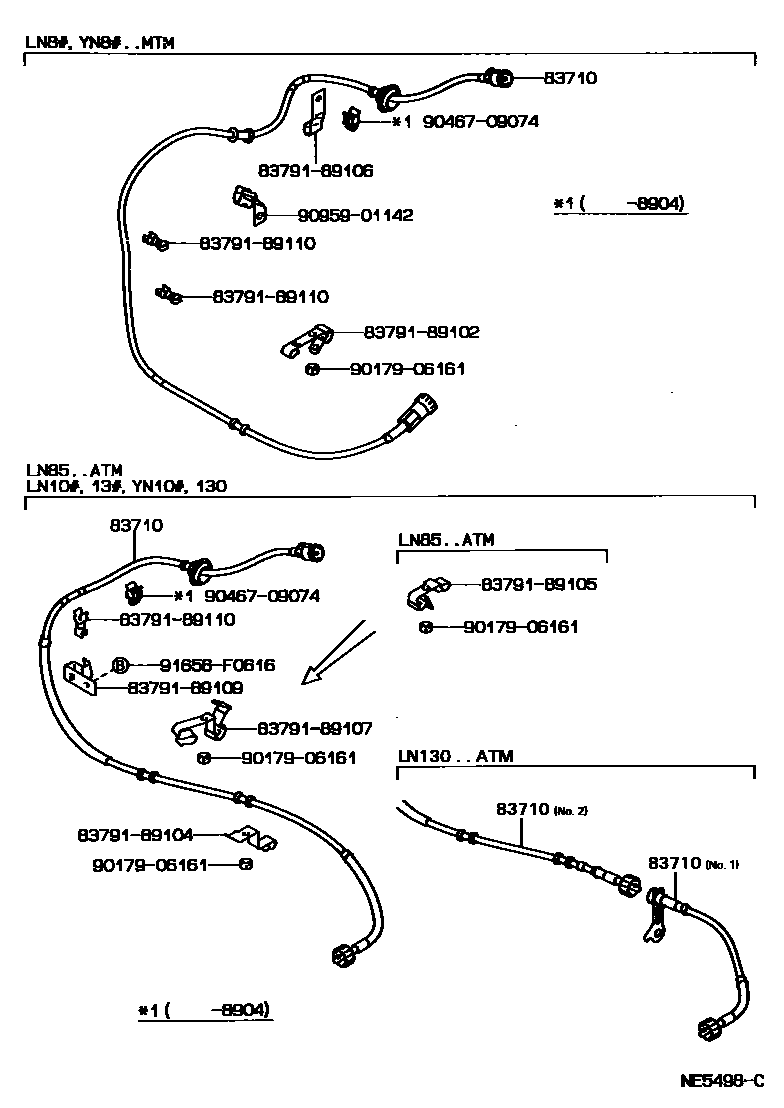

Toyota HILUX EPC diagram 8301, 仪表, with 4 images and 28 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 83109-37020 · 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14040 · 83101-20040 |
| 83110 | Speedometer assembly | 83110-35110 · 83110-35120 · 83110-35250 · 83110-35310 · 83110-35320 · 83110-35410 · 83110-35610 · 83110-35680 · 83110-35700 · 83110-35800 · 83110-35820 · 83110-3D070 · 83110-3D130 · 83110-3D140 · 83110-3D260 · 83110-3D330 · 83110-3D420 · 83110-89304 · 83110-89312 · 83110-89320 · 83110-89326 · 83110-89327 · 83110-89338 |
| 83132 | Instrument cluster housing | 83132-35020 · 83132-35040 · 83132-89502 · 83132-89504 |
| 83138 | speedometer glass | 83138-35040 · 83138-35120 · 83138-89508 · 83138-89510 · 83138-89516 · 83138-89518 · 83138-89522 · 83138-89524 · 83138-89526 · 83138-89532 |
| 83145 | Instrument No. 1 lampshade | 83145-89504 · 83145-89546 |
| 83145A | Instrument No. 2 lampshade | 83145-35180 · 83145-89408 · 83145-89502 · 83145-89558 |
| 83145B | Instrument No. 3 lampshade | 83145-35140 · 83145-89402 · 83145-89516 · 83145-89522 · 83145-89532 · 83145-89548 · 83145-89602 |
| 83145C | Instrument No. 4 lampshade | 83145-35240 · 83145-35380 · 83145-35420 · 83145-89512 · 83145-89524 · 83145-89550 · 83145-89606 · 83145-89608 · 83145-89610 |
| 83145D | Instrument No. 5 lampshade | 83145-35160 · 83145-35200 · 83145-35320 · 83145-35360 · 83145-35480 · 83145-35500 · 83145-89520 · 83145-89526 · 83145-89568 · 83145-89570 · 83145-89614 |
| 83146 | Instrument glass seal | 83145-89318 |
| 83180 | Speed detector assembly | 83180-30011 · 83180-60080 |
| 83181A | speedometer sensor | 83181-12020 · 83181-35040 · 83181-35050 · 83181-35051 · 83181-35070 |
| 83181B | O-ring (for speedometer sensor) | 90301-18004 · 90301-18018 · 96711-24030 |
| 83189 | instrument bracket | 83189-89104 |
| 83242 | Engine tachometer assembly | 83242-35020 · 83242-35040 · 83242-35120 · 83242-35140 · 83242-35240 · 83242-35260 · 83242-35320 · 83242-35380 · 83242-35400 · 83242-35420 · 83242-89502 · 83242-89512 · 83242-89514 · 83242-89516 · 83242-89528 · 83881-35010 |
| 83243A | Fuel gauge sub-assembly | 83243-34020 · 83243-35040 · 83243-35060 · 83243-35080 · 83243-35100 · 83243-35140 · 83243-89504 · 83243-89506 |
| 83244 | Water temperature meter sub-assembly | 83244-34120 · 83244-35040 · 83244-35100 · 83244-35140 · 83244-89504 · 83244-89506 · 83244-89510 |
| 83245 | Voltmeter sub-assembly | 83245-34020 · 83245-35020 · 83245-89502 |
| 83246 | Oil pressure gauge | 83246-34020 · 83246-35020 · 83246-89502 |
| 83247 | Instrument circuit board | 83149-35180 · 83149-35360 · 83149-35370 · 83149-35400 · 83149-35410 · 83149-35480 · 83149-35490 · 83247-35140 · 83247-35300 · 83247-35340 · 83247-35360 · 83247-35380 · 83247-35620 · 83247-35660 · 83247-35680 · 83247-89404 · 83247-89502 · 83247-89522 · 83247-89542 · 83247-89548 · 83247-89552 · 83247-89554 · 83247-89610 · 83247-89612 · 83247-89614 · 83247-89624 · 83861-35010 |
| 83247B | No. 2 instrument circuit board | 83247-35820 |
| 83248 | speed warning bell | 86640-89103 · 86640-89104 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-35060 · 83710-35120 · 83710-35270 · 83710-35280 · 83710-35290 · 83710-35310 · 83710-35370 · 83710-35390 · 83710-35400 · 83710-35410 · 83710-89166 · 83710-89171 · 83710-89174 · 83710-89192 · 83710-89198 · 83710-89199 · 83710-89200 · 83710-89201 · 83710-89206 · 83710-89207 |
| 83890 | Inclinometer assembly | 83890-89108 · 83890-89110 |
| 83910 | clock assembly | 83910-89108 |
| 83970 | Reversing warning buzzer assembly | 83970-22010 |
| 86650G | Buzzer assembly | 86650-12030 |
