Toyota HILUX 线束和卡夹 — Figure 8202

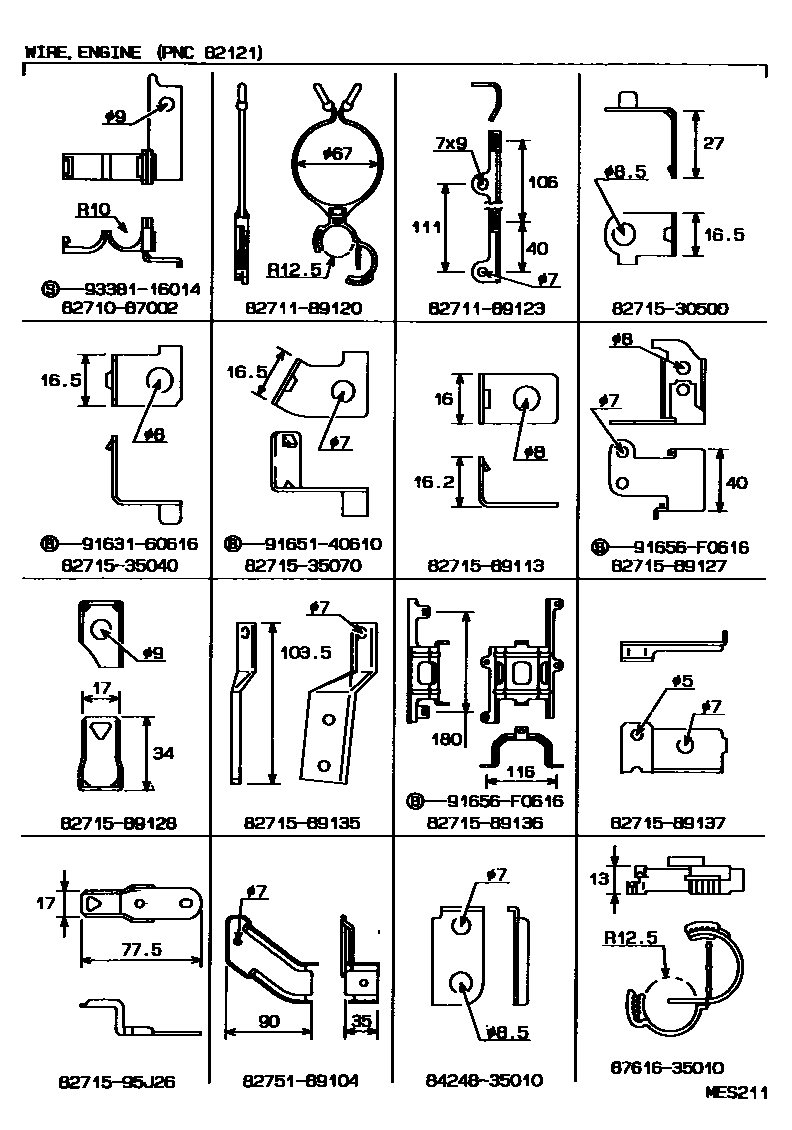

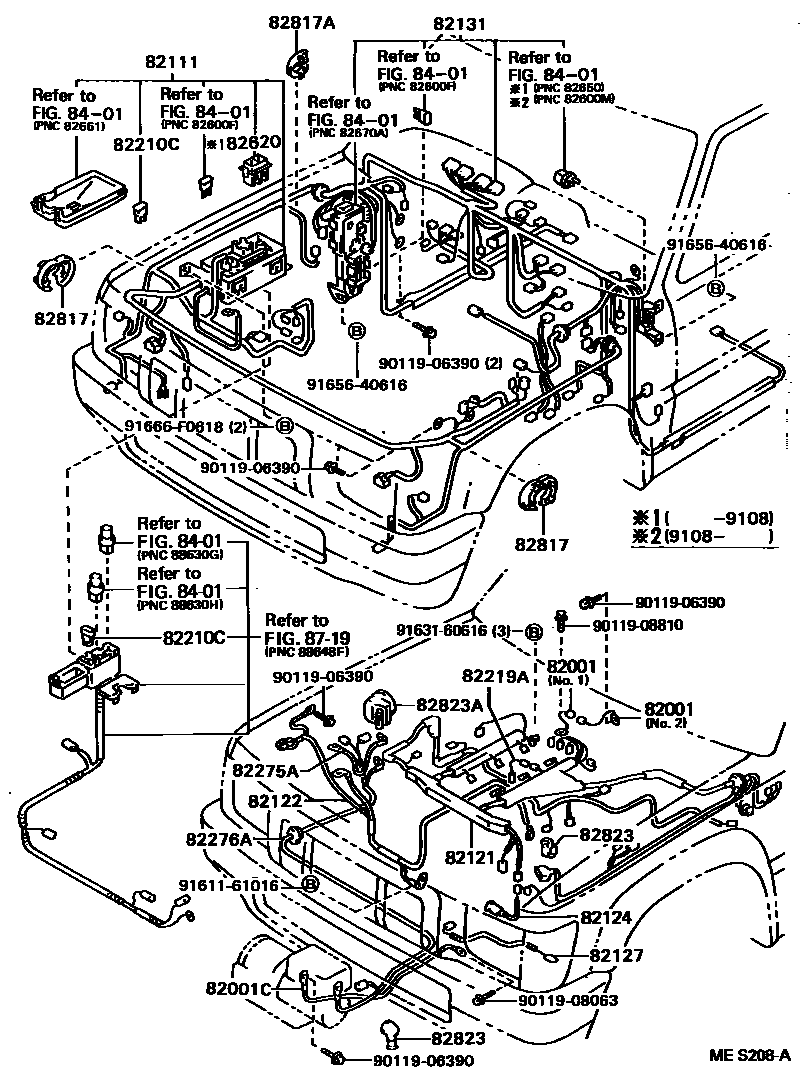

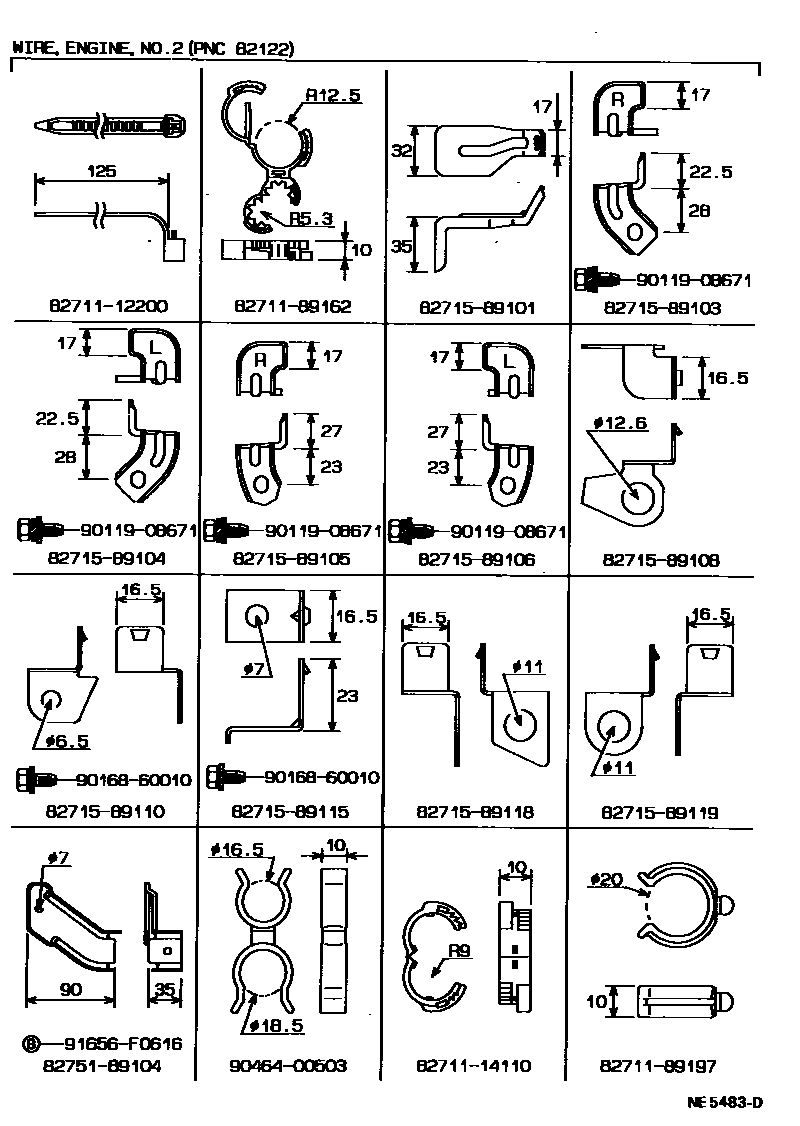

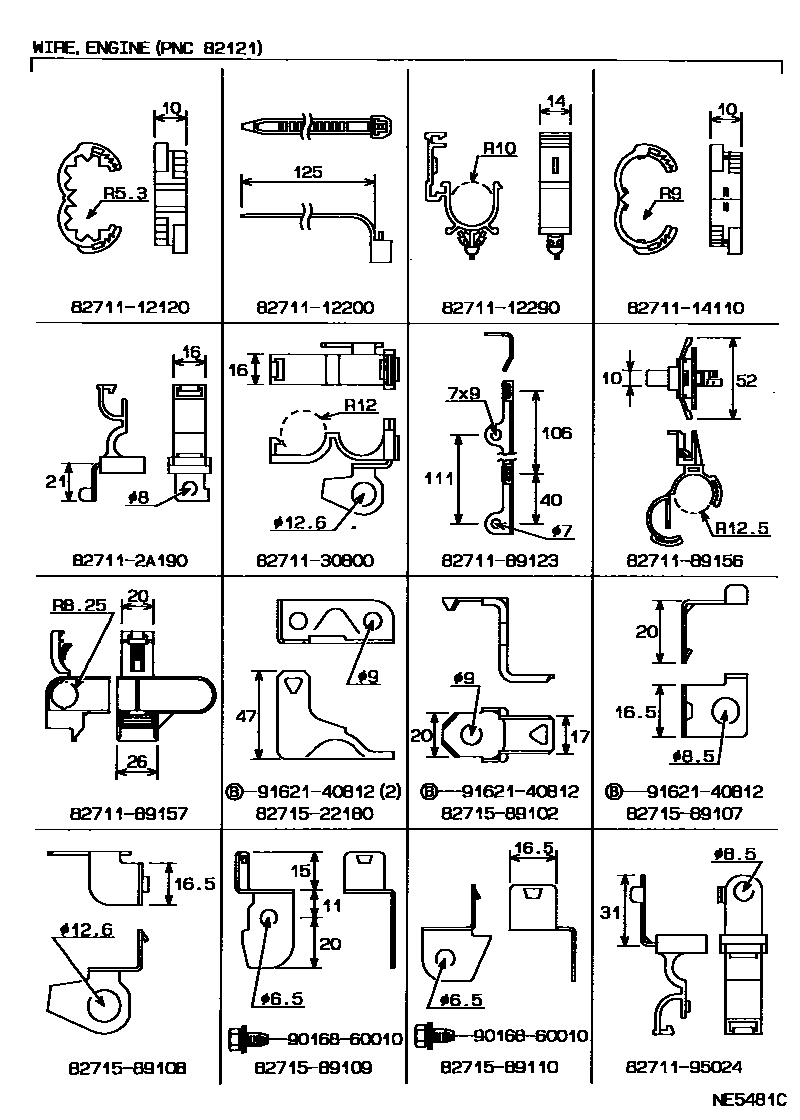

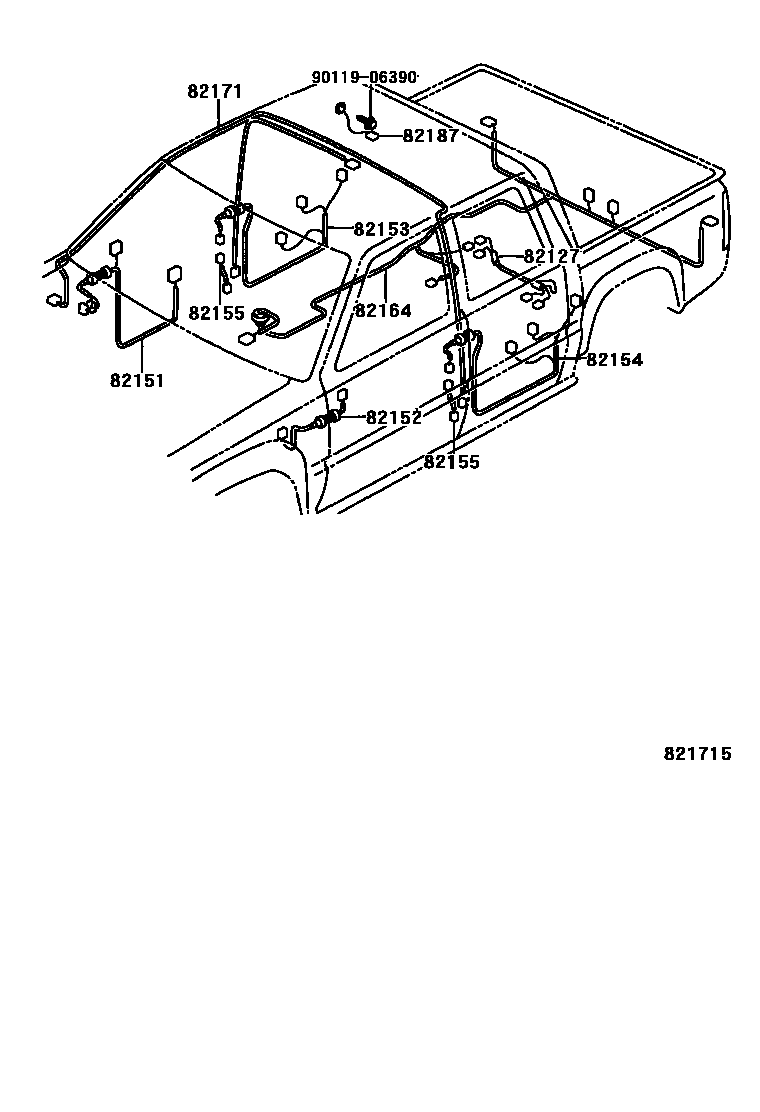

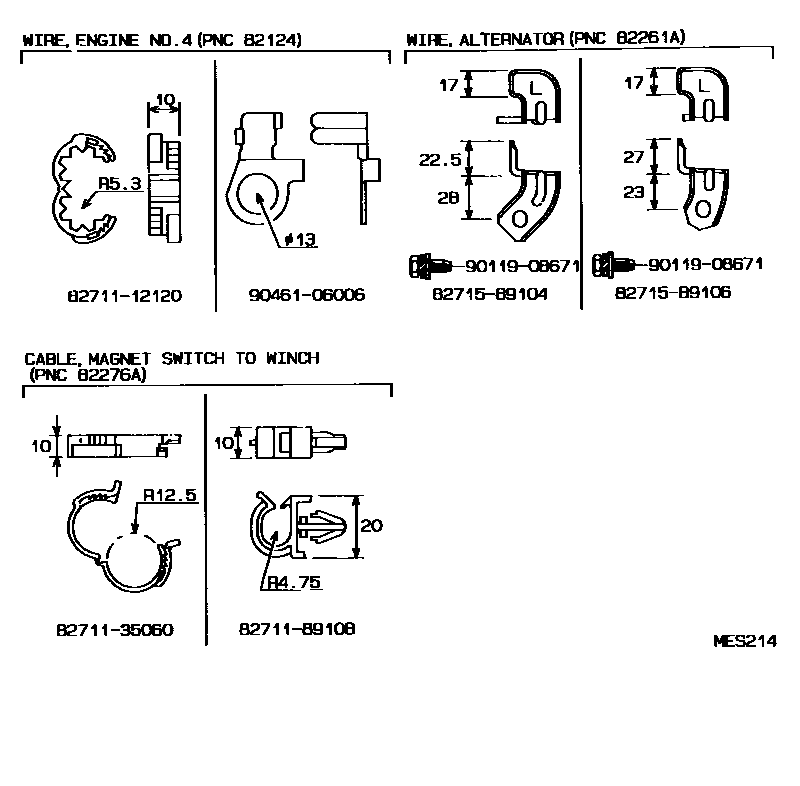

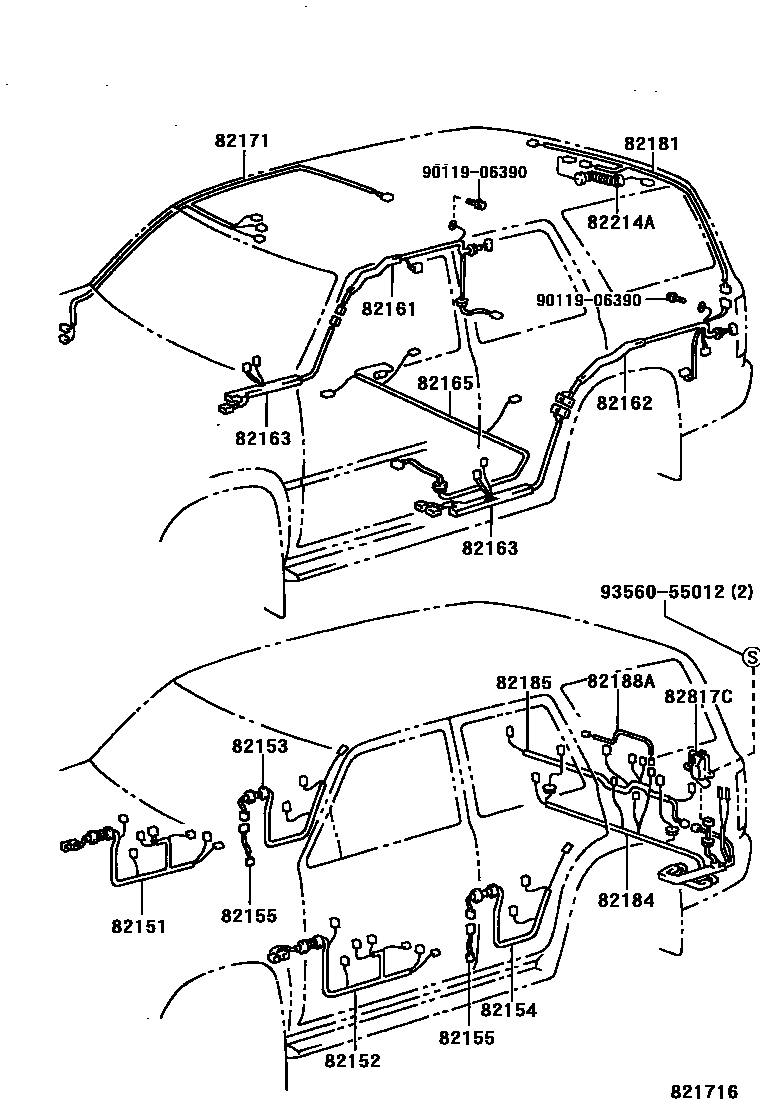

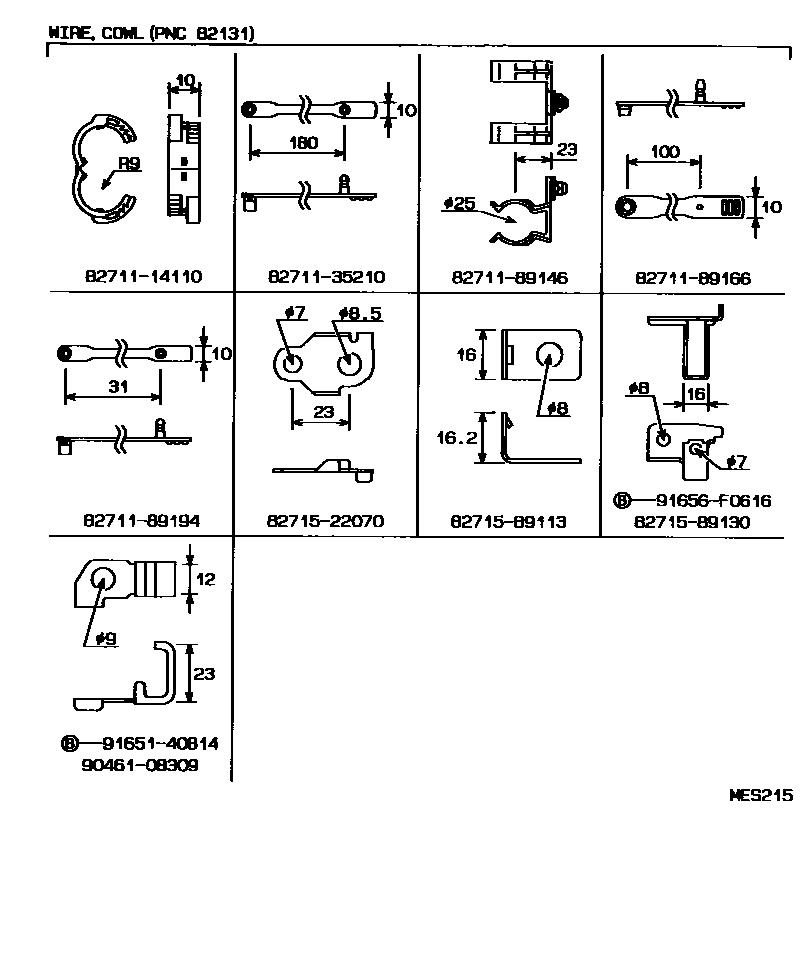

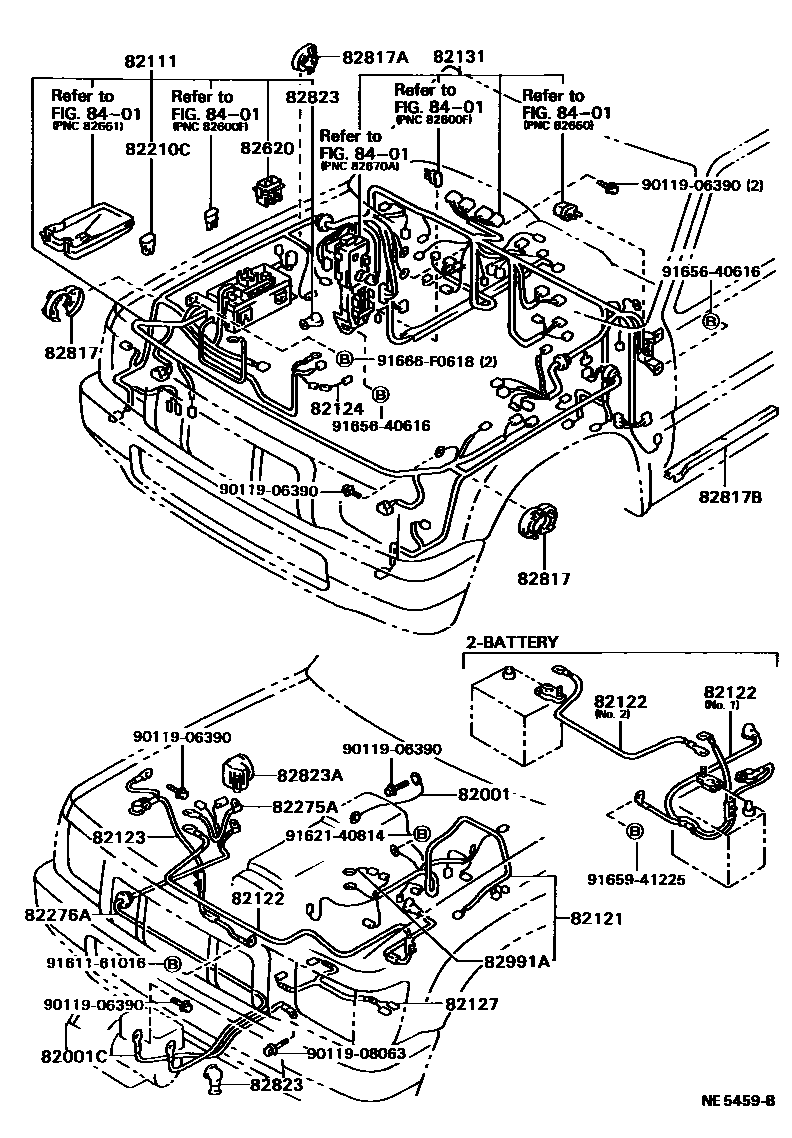

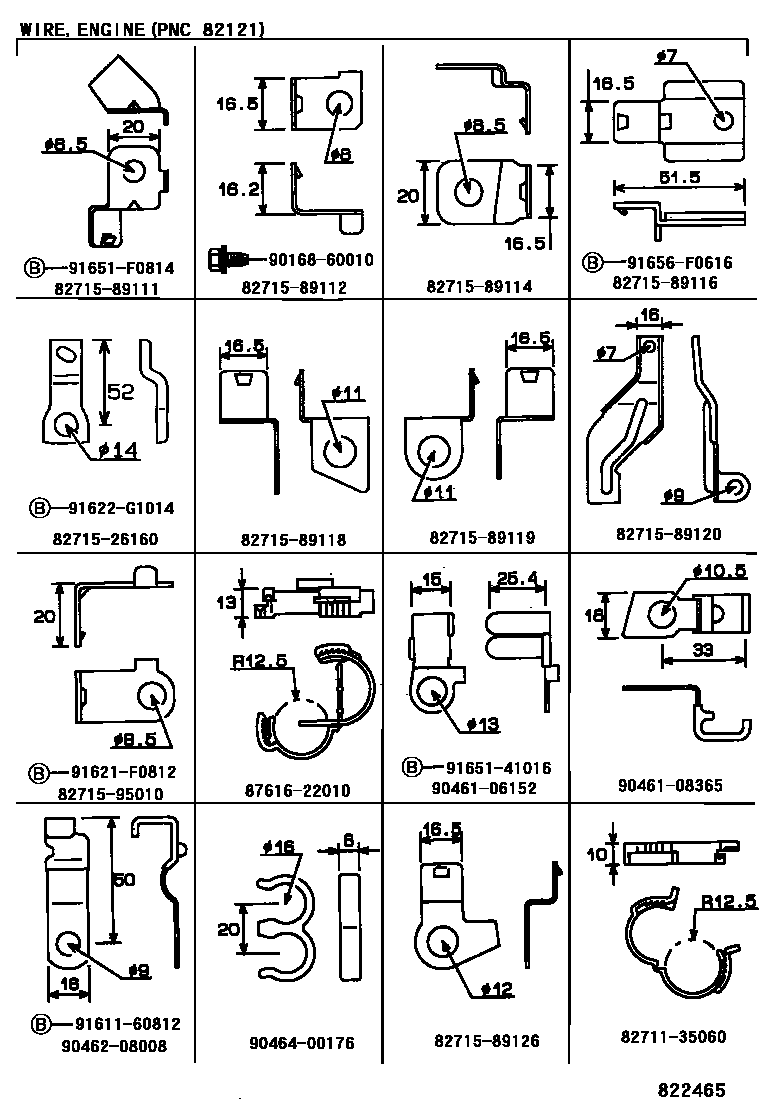

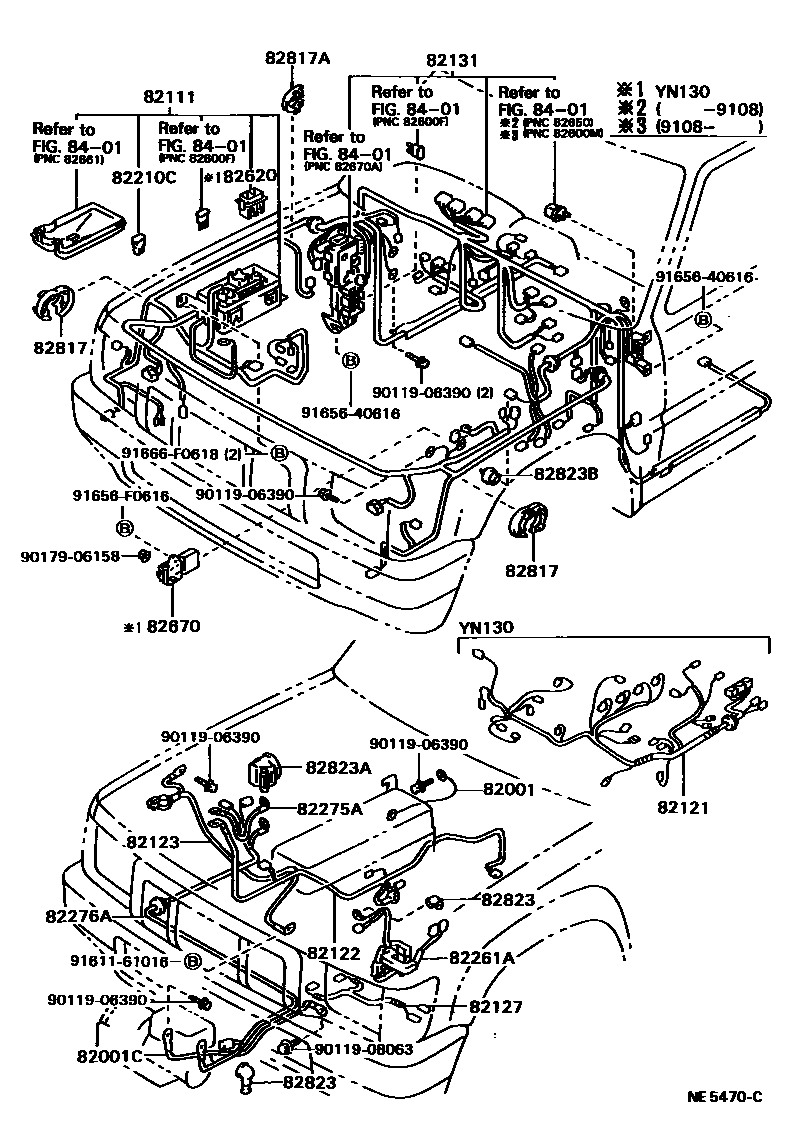

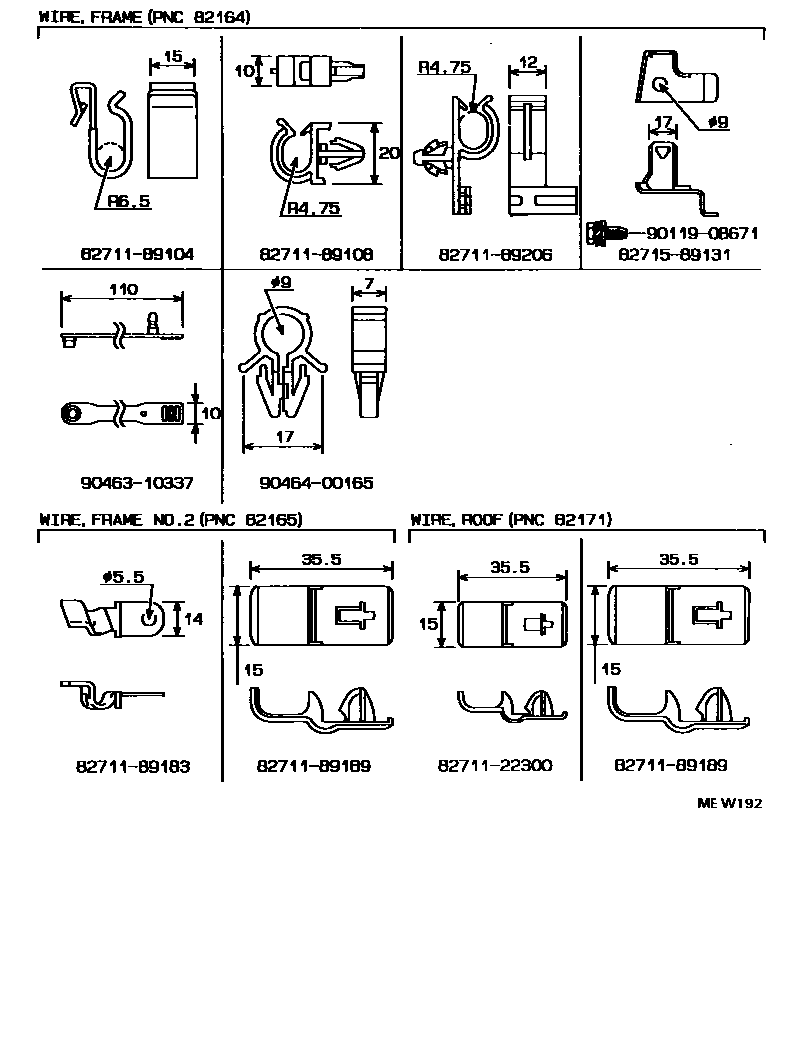

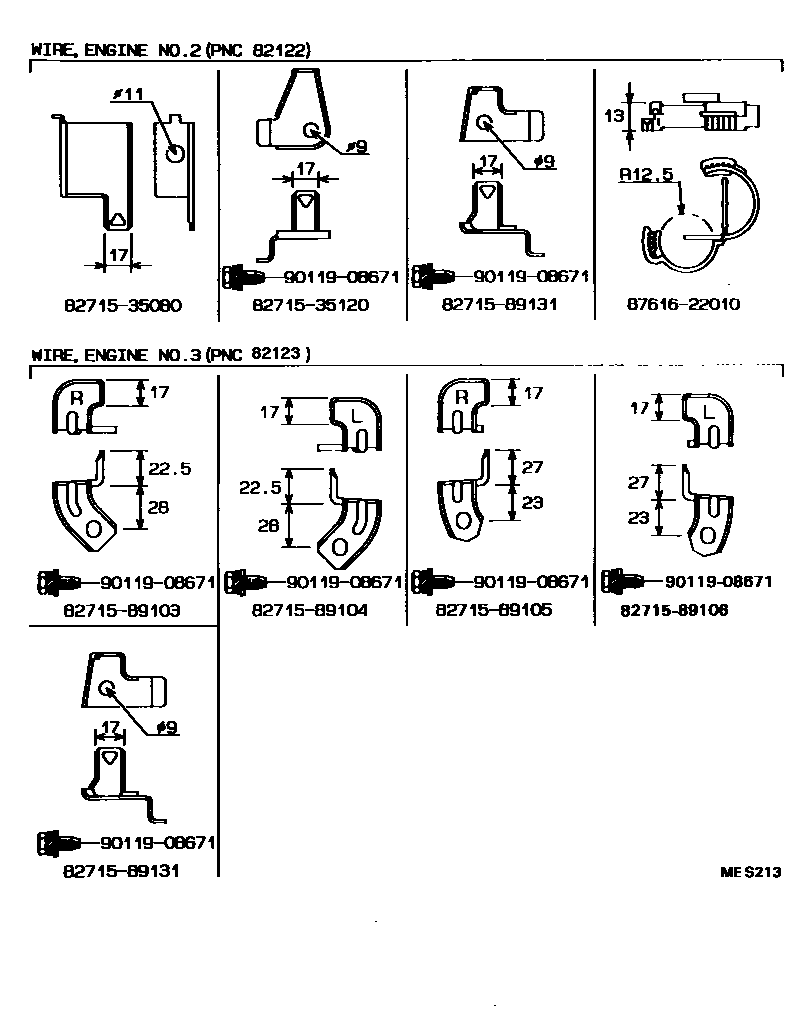

Toyota HILUX EPC diagram 8202, 线束和卡夹, with 16 images and 42 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07194 · 90980-07225 · 90980-07300 · 90980-07301 · 90980-07311 · 90980-07340 · 90980-07370 · 90980-07373 |
| 82001C | Connection cable No. 2 | 90980-07304 |
| 82111 | Engine room main wiring harness | 82111-35210 · 82111-35220 · 82111-35230 · 82111-35231 · 82111-35240 · 82111-35460 · 82111-35461 · 82111-35462 · 82111-35470 · 82111-35471 · 82111-35610 · 82111-35611 · 82111-35780 · 82111-35781 · 82111-35790 · 82111-35791 · 82111-3D090 · 82111-3D091 · 82111-3D100 · 82111-3D101 · 82111-3D160 · 82111-3D161 · 82111-3D162 · 82111-3D170 · 82111-3D171 · 82111-3D172 · 82111-3D180 · 82111-3D181 · 82111-3D182 · 82111-3D190 · 82111-3D191 · 82111-3D192 · 82111-3D290 · 82111-3D300 · 82111-3D310 · 82111-3D450 · 82111-3D460 · 82111-3D470 · 82111-3D480 · 82111-89152 · 82111-89169 · 82111-89170 · 82111-89195 · 82111-89196 · 82111-89197 · 82111-89198 · 82111-89199 · 82111-89226 · 82111-89240 · 82111-89242 · 82111-89250 · 82111-89267 · 82111-89268 · 82111-89269 · 82111-89270 · 82111-89271 · 82111-89289 · 82111-89290 · 82111-89291 · 82111-89292 |
| 82121 | Engine wiring harness | 82121-35030 · 82121-35290 · 82121-35291 · 82121-35292 · 82121-35293 · 82121-35300 · 82121-35301 · 82121-35302 · 82121-35303 · 82121-35410 · 82121-35411 · 82121-35412 · 82121-35420 · 82121-35421 · 82121-35440 · 82121-35441 · 82121-35442 · 82121-35460 · 82121-35461 · 82121-35462 · 82121-35540 · 82121-35541 · 82121-35542 · 82121-35550 · 82121-35551 · 82121-35552 · 82121-35560 · 82121-35561 · 82121-35562 · 82121-35563 · 82121-35870 · 82121-35880 · 82121-3D050 · 82121-3D060 · 82121-3D070 · 82121-89217 · 82121-89218 · 82121-89219 · 82121-89231 · 82121-89232 · 82121-89233 · 82121-89234 · 82121-89276 · 82121-89277 · 82121-89299 · 82121-89300 · 82121-89301 · 82121-89308 · 82121-89310 · 82121-89312 · 82121-89315 · 82121-89319 · 82121-89320 |
| 82122 | Engine No. 2 wiring harness | 82122-35020 · 82122-35030 · 82122-35050 · 82122-35051 · 82122-35052 · 82122-35053 · 82122-35054 · 82122-35060 · 82122-35090 · 82122-35091 · 82122-35092 · 82122-35100 · 82122-35101 · 82122-35102 · 82122-35120 · 82122-35121 · 82122-35150 · 82122-35151 · 82122-35152 · 82122-35160 · 82122-35161 · 82122-35162 · 82122-35163 · 82122-35164 · 82122-35180 · 82122-35181 · 82122-35182 · 82122-35200 · 82122-35210 · 82122-35220 · 82122-35230 · 82122-35330 · 82122-35340 · 82122-35350 · 82122-35360 · 82122-35380 · 82122-35390 · 82122-35400 · 82122-35410 · 82122-89113 · 82122-89115 · 82122-89117 · 82122-89118 · 82122-89119 · 82122-89123 · 82122-89125 · 82122-89126 · 82122-89127 · 82122-89128 · 82122-89129 · 82122-89130 · 82122-89137 · 82122-89138 · 82122-89140 · 82122-89145 · 82122-89146 · 82122-89149 |
| 82123 | Engine No. 3 wiring harness | 82123-35020 · 82123-35030 · 82123-89102 · 82123-89103 · 82123-89104 · 82123-89105 |
| 82124 | Engine No. 4 wiring harness | 82124-89114 · 82124-89115 · 82124-89116 |
| 82127 | Differential harness | 82127-35010 · 82127-35020 · 82127-35040 · 82127-35050 · 82127-35120 · 82127-35121 · 82127-89102 · 82127-89103 |
| 82131 | Front panel wiring harness | 82131-3D190 · 82131-3D191 · 82131-3D192 · 82131-3D200 · 82131-3D201 · 82131-3D202 · 82131-3D210 · 82131-3D211 · 82131-3D212 · 82131-3D600 · 82131-3D601 · 82131-3D610 · 82131-3D611 · 82131-3D620 · 82131-3D621 · 82131-3D630 · 82131-3D631 · 82131-3D640 · 82131-3D641 · 82131-3D642 · 82131-3D650 · 82131-3D651 · 82131-3D652 · 82131-3D653 · 82131-3G250 · 82131-3G251 · 82131-3G252 · 82131-3G260 · 82131-3G270 · 82131-3G271 · 82131-3G272 · 82131-3G540 · 82131-3G590 · 82131-3G591 · 82131-3G600 · 82131-3G601 · 82131-3G610 · 82131-3G611 · 82131-3G620 · 82131-3G621 · 82131-3G750 · 82131-3G751 · 82131-3G760 · 82131-89644 · 82131-89645 · 82131-89646 · 82131-89685 · 82131-89686 · 82131-89687 · 82131-89688 · 82131-89689 · 82131-89776 · 82131-89777 · 82131-89778 · 82131-89779 · 82131-89787 · 82131-89788 · 82131-89789 · 82131-89A37 · 82131-89A38 · 82131-89A39 · 82131-89A40 · 82131-89A41 · 82131-89A42 · 82131-89A43 · 82131-89A96 · 82131-89A97 · 82131-89A98 · 82131-89B37 · 82131-89B38 · 82131-89B39 · 82131-89B40 · 82131-89B41 · 82131-89C03 · 82131-89C04 · 82131-89C05 · 82131-89C06 · 82131-89C08 · 82131-89C36 · 82131-89C44 · 82131-89C45 · 82131-89C46 · 82131-89C47 · 82135-35010 · 82135-35020 · 82135-35021 · 82135-35090 · 82135-35100 · 82135-35110 · 82135-35111 · 82135-35120 · 82135-35121 · 82135-35130 · 82135-35131 · 82135-35420 · 82135-35430 · 82135-35431 · 82135-35440 · 82135-35441 |
| 82151 | Right front door wiring harness | 82151-35010 · 82151-35020 · 82151-35050 · 82151-35230 · 82151-89115 · 82151-89120 · 82151-89123 |
| 82152 | Left front door wiring harness | 82151-89116 · 82152-35010 · 82152-35020 · 82152-35050 · 82152-35190 · 82152-89113 · 82152-89119 |
| 82153 | Rear door wiring harness No. 1 | 82153-35010 · 82153-35020 · 82153-89101 |
| 82154 | Rear door wiring harness No. 2 | 82153-35020 · 82154-35010 · 82154-89101 |
| 82155 | Center pillar No. 1 wiring harness | 82155-35020 · 82155-89101 |
| 82161 | floor wiring harness | 82161-35010 · 82161-35020 · 82161-35021 · 82161-89109 · 82161-89111 |
| 82162 | Floor wiring harness No. 2 | 82162-35030 · 82162-35031 · 82162-35040 · 82162-35050 · 82162-35051 · 82162-35060 · 82162-35061 · 82162-89117 · 82162-89118 · 82162-89119 · 82162-89120 |
| 82163 | Floor wiring harness No. 3 | 82163-35010 · 82163-35020 · 82163-35030 · 82163-35040 · 82163-35041 · 82163-35050 · 82163-35060 · 82163-89103 · 82163-89105 · 82163-89106 · 82163-89107 · 82163-89109 · 82163-89111 · 82163-89112 · 82163-89113 · 82163-89114 · 82163-89115 |
| 82164 | Frame wiring harness set | 82164-35150 · 82164-35161 · 82164-35260 · 82164-35270 · 82164-35280 · 82164-35281 · 82164-35290 · 82164-35291 · 82164-35300 · 82164-35310 · 82164-35330 · 82164-35331 · 82164-35440 · 82164-35441 · 82164-35670 · 82164-35690 · 82164-35700 · 82164-35710 · 82164-89169 · 82164-89170 · 82164-89171 · 82164-89173 · 82164-89199 · 82164-89223 · 82164-89224 · 82164-89225 · 82164-89226 · 82164-89227 · 82164-89228 · 82164-89230 · 82164-89252 |
| 82165 | No. 2 frame wiring harness | 82165-35030 · 82165-89112 · 82165-89113 · 82165-89114 · 82165-89115 · 82165-89121 · 82165-89122 · 82165-89125 · 82165-89126 · 82165-89127 |
| 82171 | Roof No. 1 wiring harness | 82171-35010 · 82171-35050 · 82171-35060 · 82171-35070 · 82171-35080 · 82171-35110 · 82171-35120 · 82171-35130 · 82171-35160 · 82171-35170 · 82171-89117 · 82171-89122 · 82171-89124 · 82171-89125 · 82171-89126 · 82171-89129 · 82171-89131 · 82171-89134 |
| 82181 | Luggage No. 1 wiring harness | 82181-35010 · 82181-89101 · 82181-89102 · 82181-89103 · 82181-89104 |
| 82184 | Rear door No. 1 wiring harness | 82184-35020 · 82184-35030 · 82184-35031 · 82184-89104 · 82184-89105 · 82184-89114 · 82184-89115 |
| 82185 | Rear door wiring harness No. 2 | 82185-35010 · 82185-89101 |
| 82187 | Rear window wiring harness No. 2 | 82187-89104 |
| 82188A | Rear door No. 3 wiring harness | 82188-35010 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08190 · 90982-08202 · 90982-08203 · 90982-08216 · 90982-08246 · 90982-08253 |
| 82214A | Car light wiring harness | 82214-35010 |
| 82219A | sensor harness | 82219-35010 · 82219-89103 |
| 82261A | Generator wiring harness | 82261-35080 · 82261-35380 · 82261-35390 · 82261-35440 · 82261-35450 · 82261-35451 · 82261-89106 · 82261-89111 · 82261-89112 · 82261-89127 · 82261-89128 |
| 82275A | Cable (battery to electromagnetic switch) | 82275-89101 |
| 82276A | Cable (magnetic switch to winch) | 82276-35010 · 82276-89101 · 82276-89102 · 82276-89103 |
| 82620 | Fuse box assembly | 82620-35020 · 82620-89101 |
| 82670 | No. 1 junction box assembly | 82670-89107 |
| 82817 | No. 1 wire harness protection device | 82817-89123 |
| 82817A | No. 2 wire harness protection device | 82817-89130 |
| 82817B | No. 3 wire harness protection device | 82817-89126 |
| 82817C | No. 4 wire harness protection device | 82817-89141 |
| 82823 | No. 1 terminal cover | 82823-22050 · 82823-22060 · 82823-89103 |
| 82823A | Terminal cover No. 2 | 82823-89104 |
| 82823B | Terminal cover No. 3 | 82823-22040 |

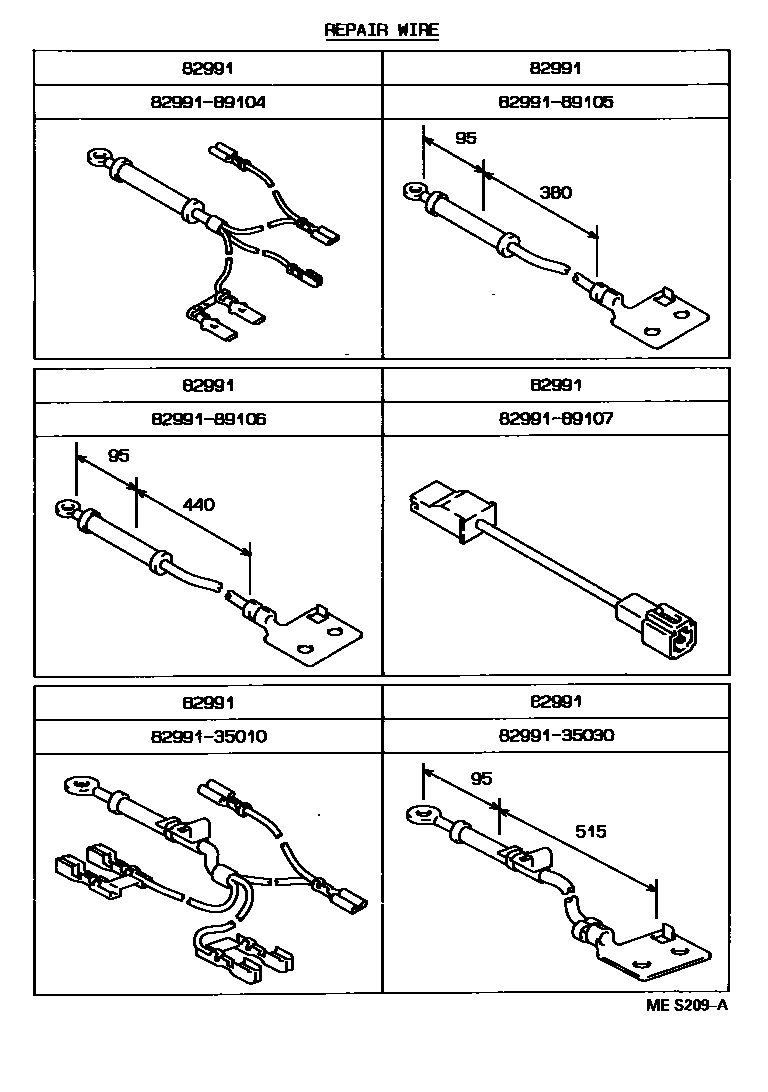

| 82991 | Fuse repair line | 82991-35010 · 82991-35020 · 82991-35030 · 82991-89104 · 82991-89105 · 82991-89106 |
| 82991A | fusible wire harness | 82991-89107 |
