Toyota HILUX 节气阀连杆和阀杆(ATM) — Figure 3513

Toyota HILUX EPC diagram 3513, 节气阀连杆和阀杆(ATM), with 10 images and 21 PNC and OE references.

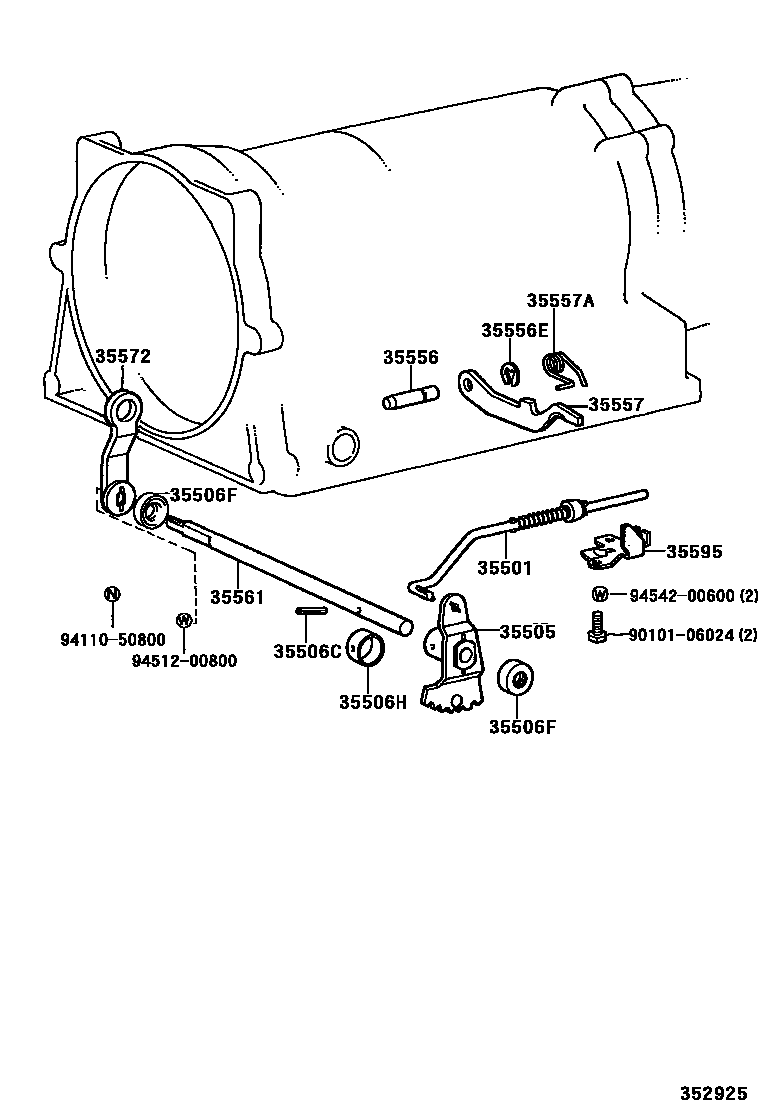

Toyota HILUX 节气阀连杆和阀杆(ATM) EPC diagram — 352925
节气阀连杆和阀杆(ATM) — 352925 (198809 – 999999)

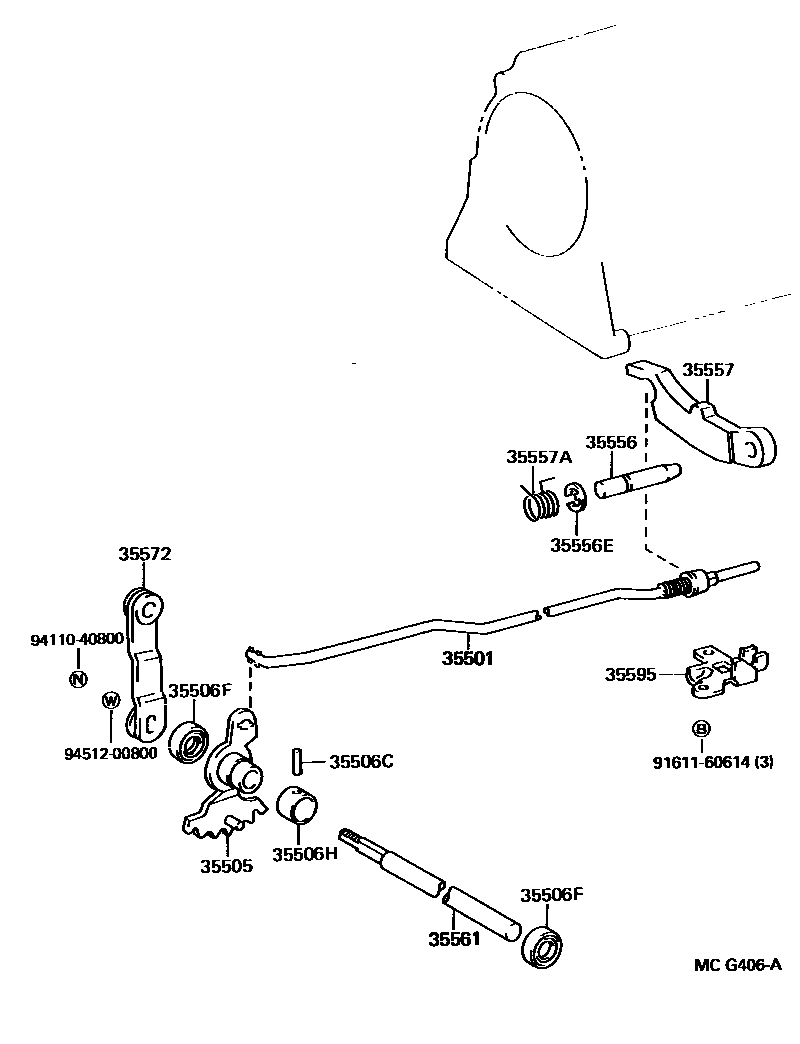

Toyota HILUX 节气阀连杆和阀杆(ATM) EPC diagram — MCG406A
节气阀连杆和阀杆(ATM) — MCG406A (198904 – 999999)
Toyota HILUX 节气阀连杆和阀杆(ATM) EPC diagram — MCH636C
节气阀连杆和阀杆(ATM) — MCH636C (198904 – 199008)

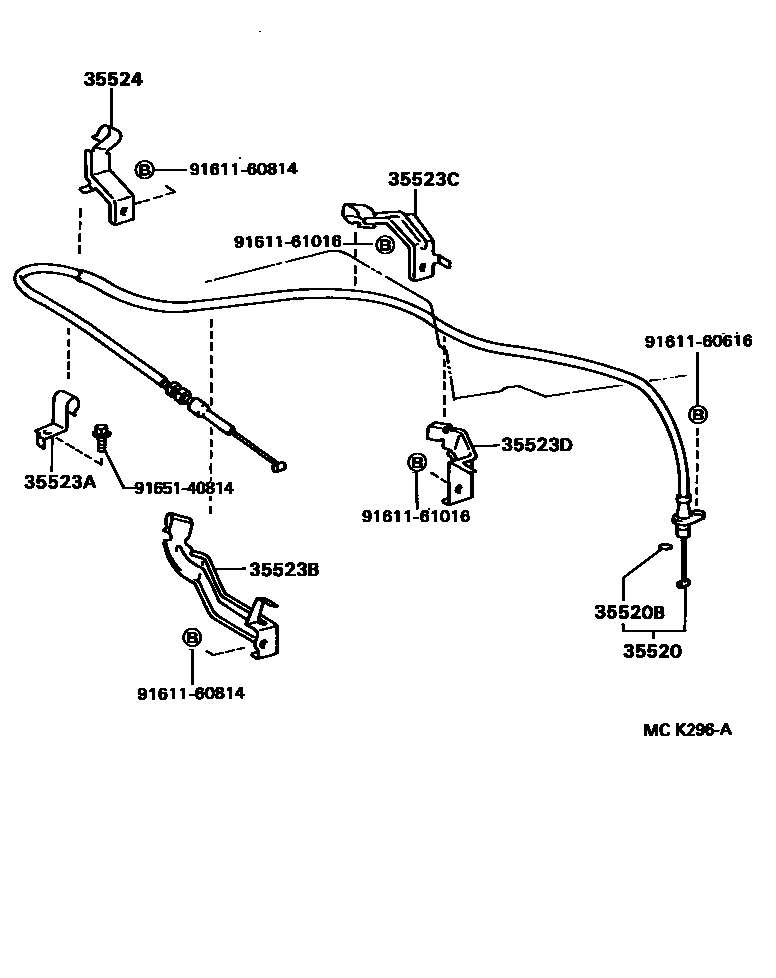

Toyota HILUX 节气阀连杆和阀杆(ATM) EPC diagram — MCK296A
节气阀连杆和阀杆(ATM) — MCK296A (199008 – 999999)

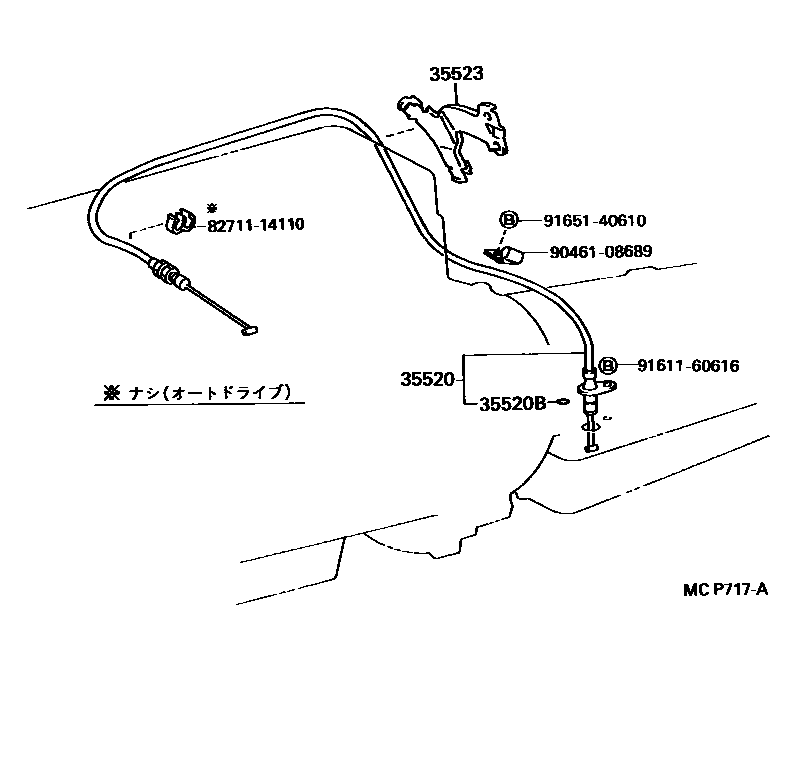

Toyota HILUX 节气阀连杆和阀杆(ATM) EPC diagram — MCP717A
节气阀连杆和阀杆(ATM) — MCP717A (199308 – 999999)

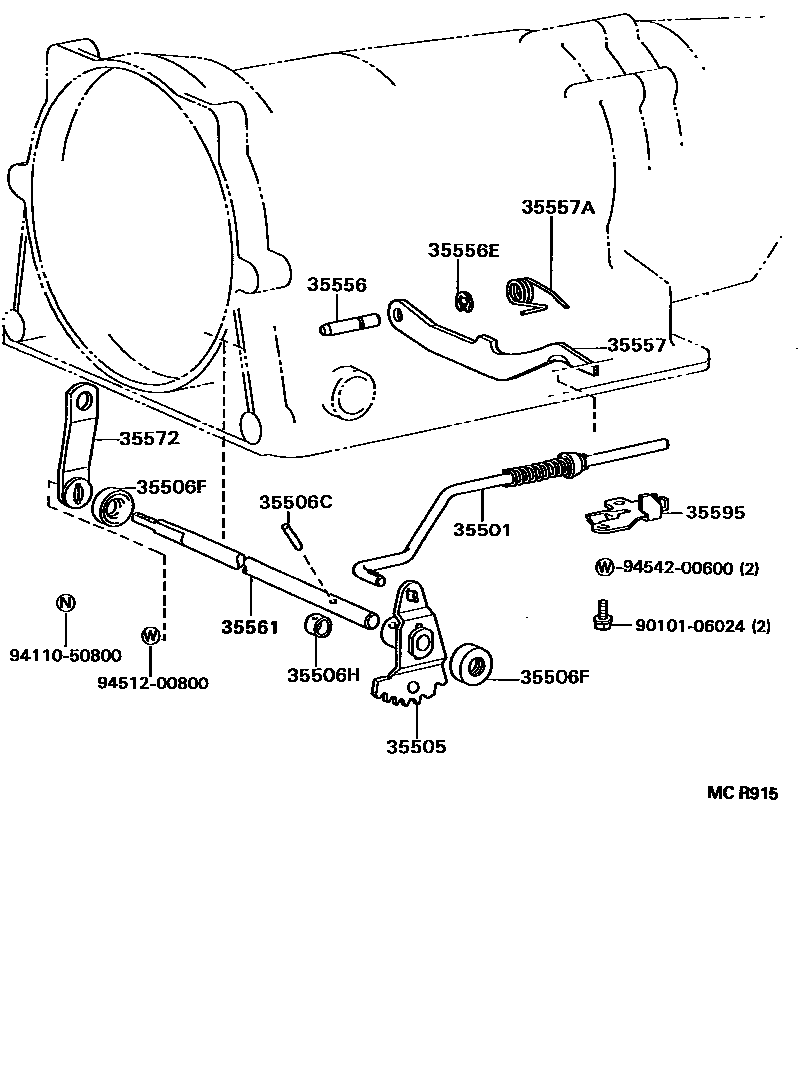

Toyota HILUX 节气阀连杆和阀杆(ATM) EPC diagram — MCR915
节气阀连杆和阀杆(ATM) — MCR915 (199408 – 999999)
Toyota HILUX 节气阀连杆和阀杆(ATM) EPC diagram — MCR916
节气阀连杆和阀杆(ATM) — MCR916 (199408 – 999999)
Toyota HILUX 节气阀连杆和阀杆(ATM) EPC diagram — MCT590
节气阀连杆和阀杆(ATM) — MCT590 (199508 – 999999)
Toyota HILUX 节气阀连杆和阀杆(ATM) EPC diagram — MCT592
节气阀连杆和阀杆(ATM) — MCT592 (199008 – 999999)

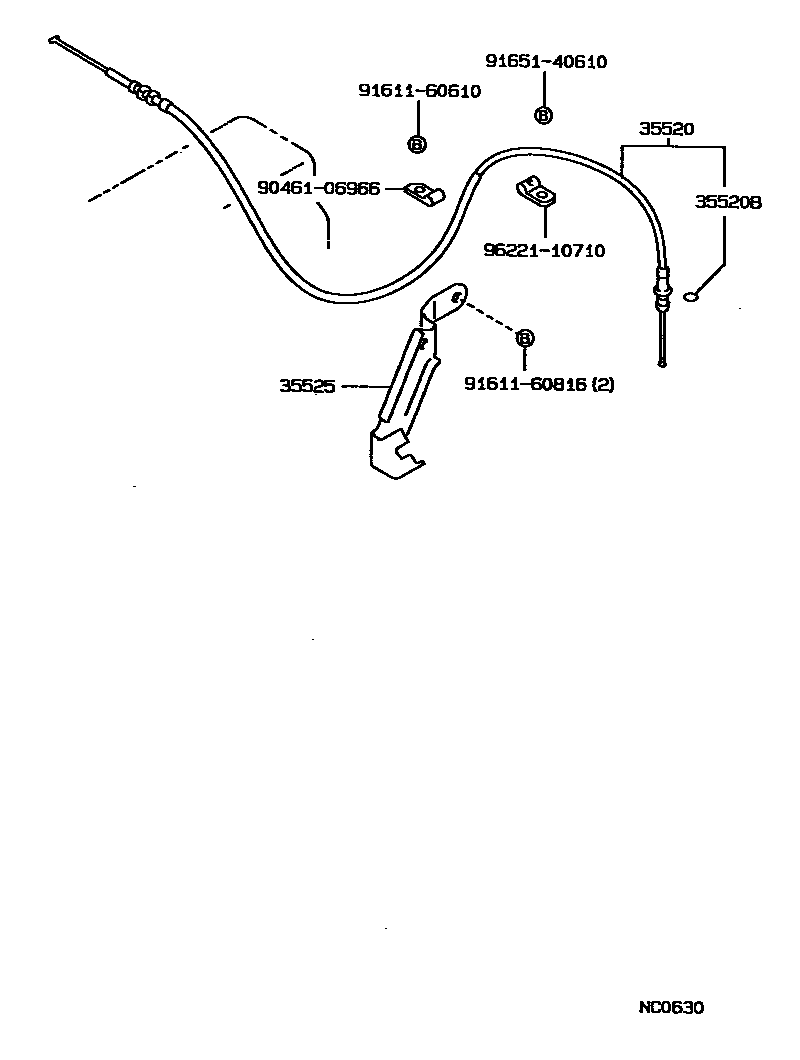

Toyota HILUX 节气阀连杆和阀杆(ATM) EPC diagram — NC0630
节气阀连杆和阀杆(ATM) — NC0630 (198809 – 999999)

PNC and OE references

PNCPart nameOE numbers
35501Parking lock lever sub-assembly35501-22020 · 35501-30010 · 35501-35010 · 35501-60010
35505Manual valve stem sub-assembly35505-22040 · 35505-30020 · 35505-50010
35506CSlotted spring pin (for manual valve stem shaft)90254-04011
35506FOil seal (for manual valve stem shaft)90311-11001 · 90311-11003 · 90311-12002
35506HSpacer (for manual valve stem shaft)90560-20003 · 90560-20006
35520Throttle valve cable assembly35520-28060 · 35520-35070 · 35520-35110 · 35520-35140 · 35520-35150 · 35520-35160 · 35520-35170 · 35520-35240
35520BO-ring (for throttle valve cable)90301-09004 · 90301-09012
35523Throttle valve cable clamp35523-35080 · 35523-35160
35523ANo. 1 throttle valve cable clamp35523-35110 · 35523-35120
35523BNo. 3 throttle valve cable clamp35523-35140
35523CNo. 4 throttle valve cable clamp35523-35090
35523DNo. 5 throttle valve cable clamp35523-35100
35524No. 2 throttle valve cable clamp35523-35130
35525Throttle valve cable bracket35525-35030 · 35525-35031
35556Parking lock pawl shaft35556-26010 · 35556-30020
35556EE-ring (for parking lock pawl shaft)90523-08021
35557Parking pawl35557-26010 · 35557-26020 · 35557-30020 · 35557-35030 · 35557-60020
35557ATorsion spring (for parking pawl)90508-21002 · 90508-25001
35561Manual valve stem shaft35561-30070 · 35561-40010
35572Transmission right control lever35572-22040 · 35572-30060 · 35572-35020
35595Parking lock pawl bracket35595-30010 · 35595-35010 · 35595-40010 · 35595-60010
