Toyota HILUX Extension shell (ATM) — Figure 3504

Toyota HILUX EPC diagram 3504, Extension shell (ATM), with 2 images and 9 PNC and OE references.

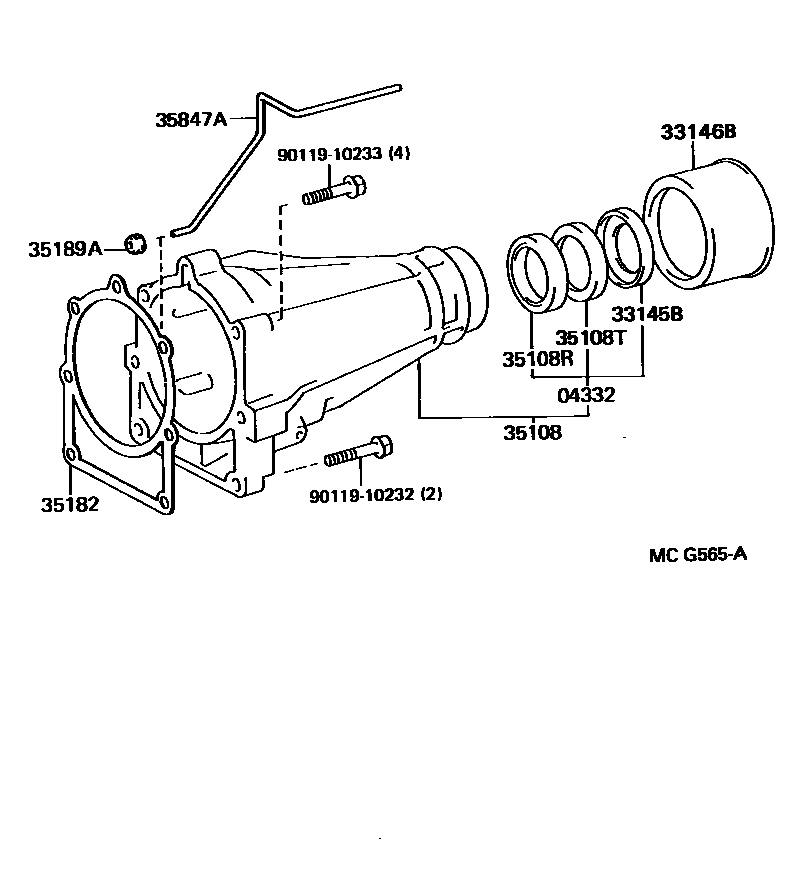

Toyota HILUX Extension shell (ATM) EPC diagram — MCG565A
Extension shell (ATM) — MCG565A (198809 – 999999)

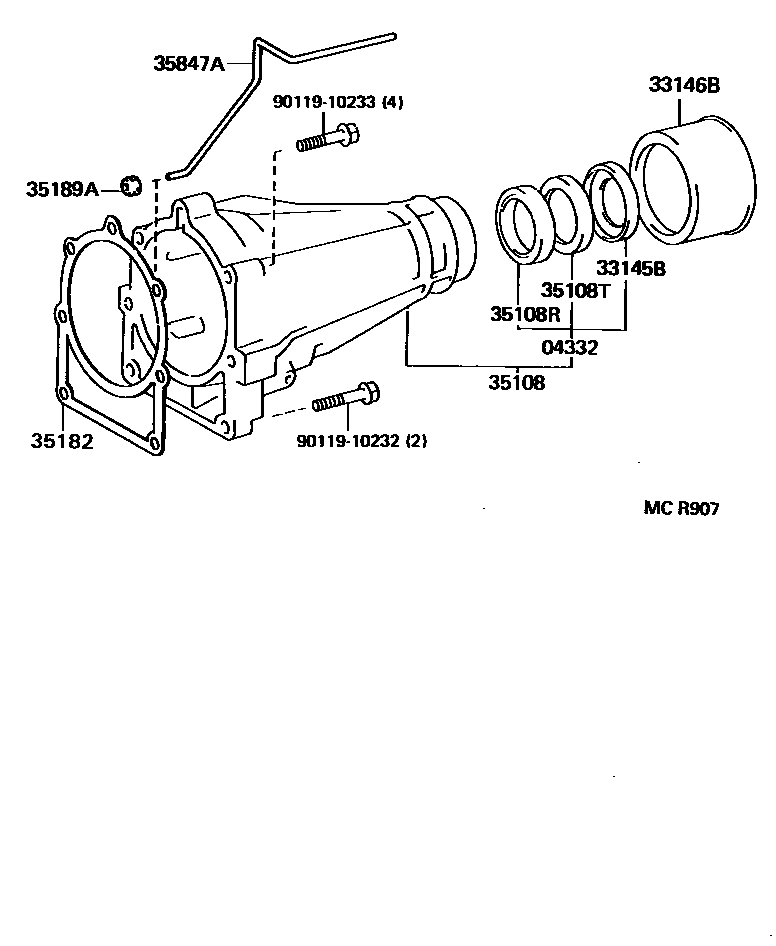

Toyota HILUX Extension shell (ATM) EPC diagram — MCR907
Extension shell (ATM) — MCR907 (199408 – 999999)

PNC and OE references

PNCPart nameOE numbers
04332Oil seal assembly (for automatic transmission extension housing)04332-30030
33145BExtension housing dust seal33145-30010
33146BExtended shell dust cover33146-30010 · 33146-30020
35108Extended shell sub-assembly (ATM)35108-20060 · 35108-35020
35108ROil seal (for automatic transmission extension housing)90311-38032
35108TDust seal (for automatic transmission extension housing)90303-38010
35182Extension shell liner (ATM)35182-22010 · 35182-28010
35189AExtension housing bushing oil supply pipe gasket35189-30010
35847AExtension housing bushing oil supply pipe35847-30020
