Toyota HILUX 废气再循环系统 — Figure 2501

Toyota HILUX EPC diagram 2501, 废气再循环系统, with 6 images and 16 PNC and OE references.

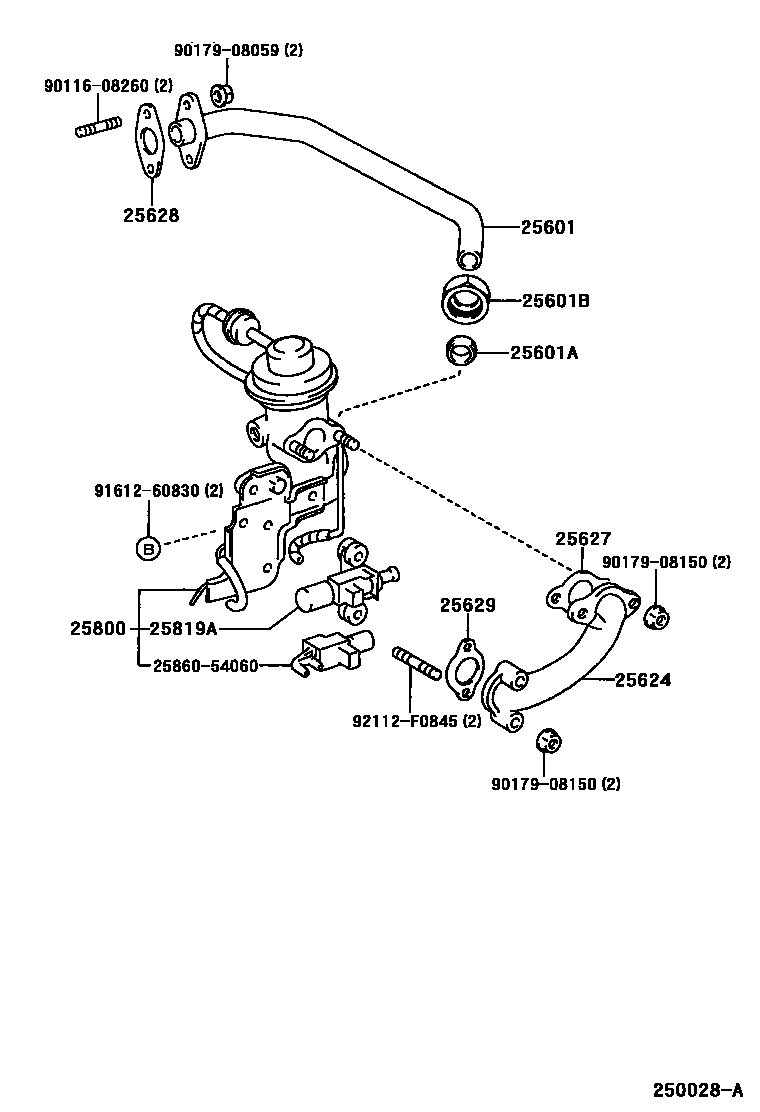

Toyota HILUX 废气再循环系统 EPC diagram — 250028A
废气再循环系统 — 250028A (199008 – 999999)

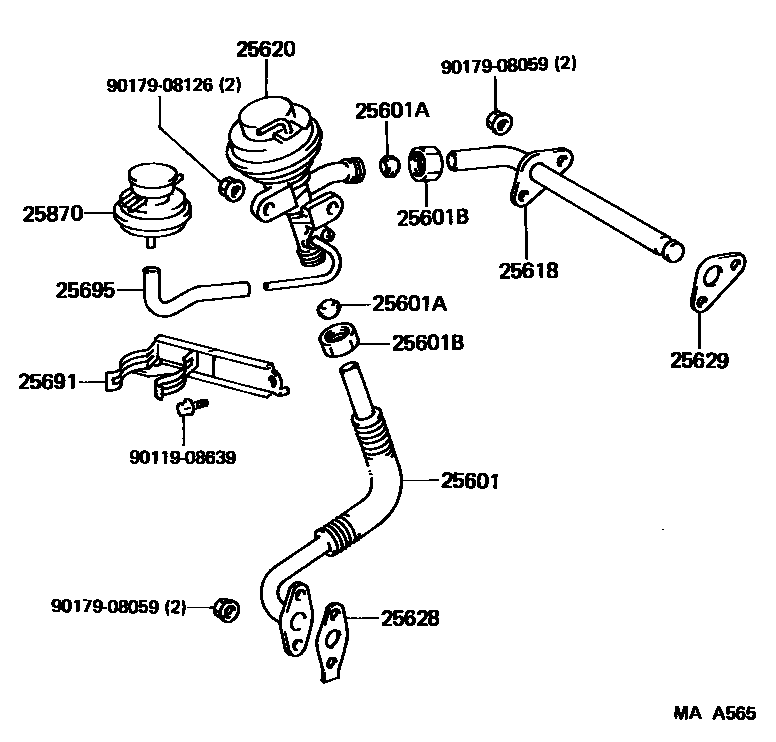

Toyota HILUX 废气再循环系统 EPC diagram — MAA565
废气再循环系统 — MAA565 (199008 – 199511)

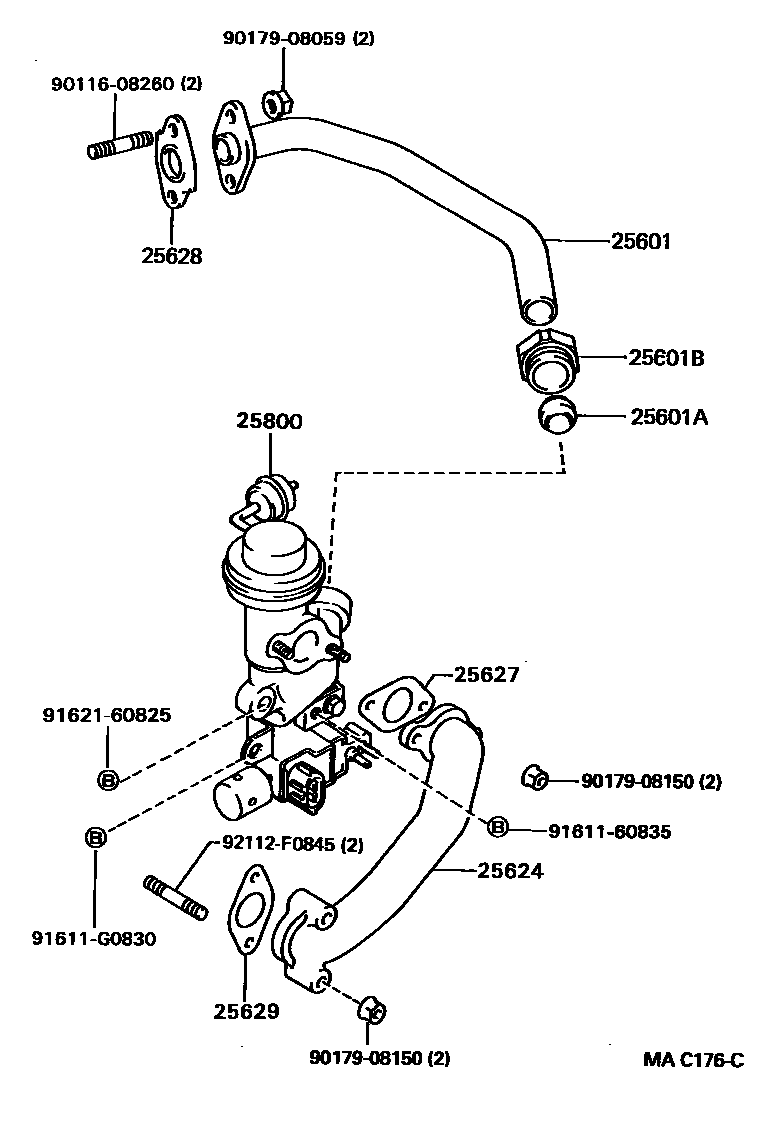

Toyota HILUX 废气再循环系统 EPC diagram — MAC176C
废气再循环系统 — MAC176C (198904 – 199008)

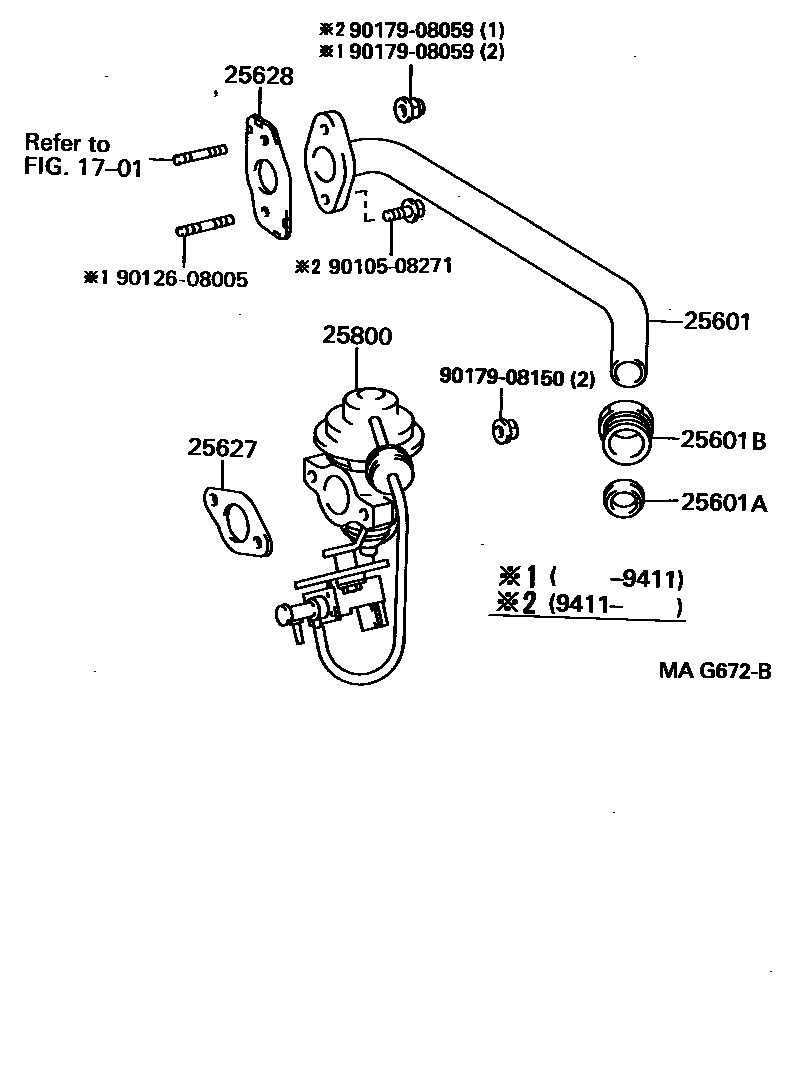

Toyota HILUX 废气再循环系统 EPC diagram — MAG672B
废气再循环系统 — MAG672B (199308 – 199511)

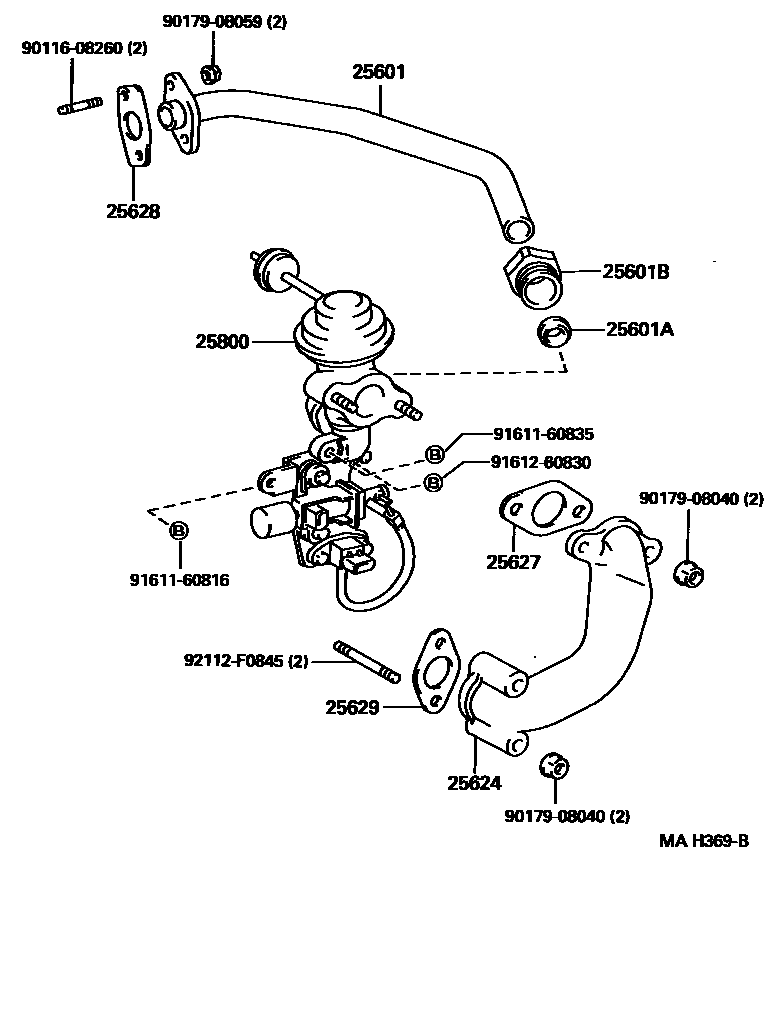

Toyota HILUX 废气再循环系统 EPC diagram — MAH369B
废气再循环系统 — MAH369B (199408 – 999999)

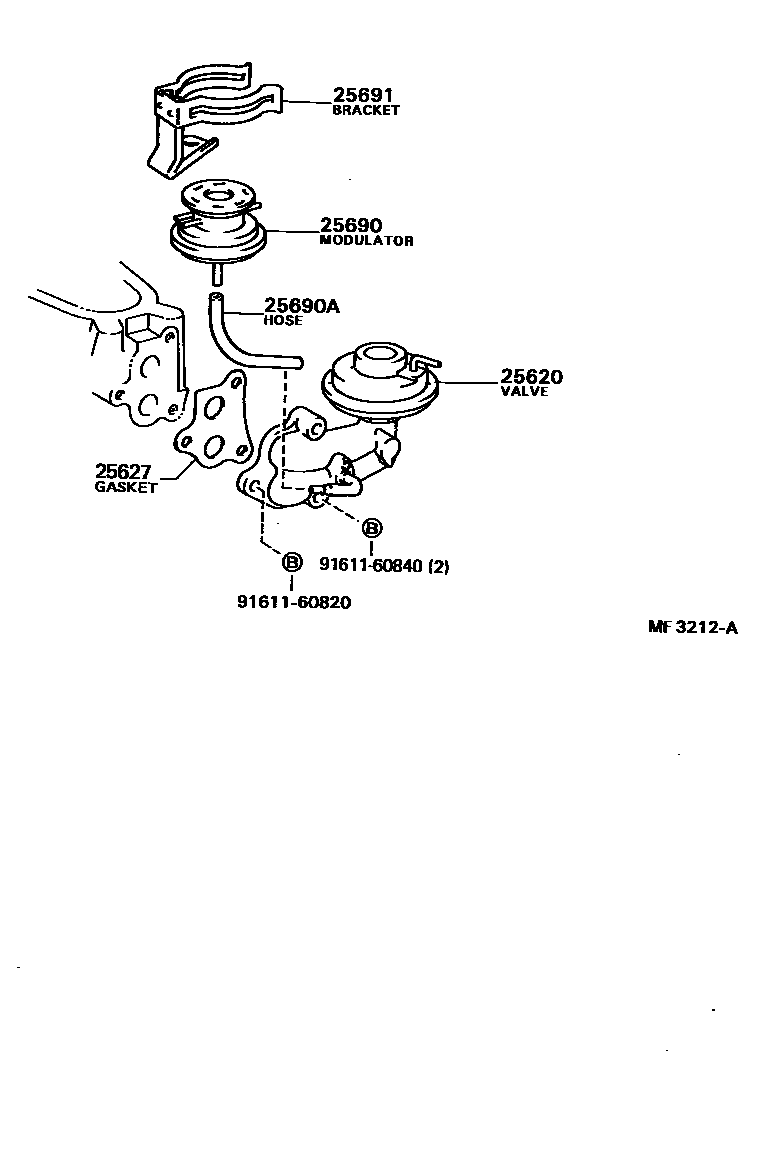

Toyota HILUX 废气再循环系统 EPC diagram — MF3212A
废气再循环系统 — MF3212A (198809 – 199408)

PNC and OE references

PNCPart nameOE numbers
25601No. 1 EGR pipe assembly25601-54061 · 25601-54070 · 25601-67010 · 25611-65010
25601ANo. 1 EGR tube ball sleeve90410-16001 · 90410-25001 · 90410-26001
25601BNo. 1 EGR pipe connecting nut90402-22005 · 90402-33001 · 90402-33002
25618EGR air inlet25618-65010
25620EGR valve assembly25620-65011 · 25620-71071 · 25620-71072 · 25620-71081 · 25620-71082
25624EGR valve adapter25624-54040 · 25624-54050 · 25624-54051
25627EGR valve gasket25627-54011 · 25627-67010 · 25627-71010 · 25627-71011
25628EGR air intake gasket25628-54012 · 25628-65010 · 25628-67010
25629EGR valve adapter gasket25629-54011 · 25629-65010 · 25629-65011
25690EGR vacuum regulator assembly25870-71011
25690AHoses (for EGR vacuum regulator)90445-11017 · 90445-11080
25691EGR vacuum regulator bracket25691-65010 · 25691-73020
25695EGR vacuum regulator hose25695-65010
25800Electronic EGR control valve assembly25800-54080 · 25800-54121 · 25800-54160 · 25800-54170 · 25800-67020 · 25800-67021
25819AVacuum regulating valve25819-54090
25870EGR vacuum regulator valve assembly25870-65010
