Toyota HILUX Alternator — Figure 1903

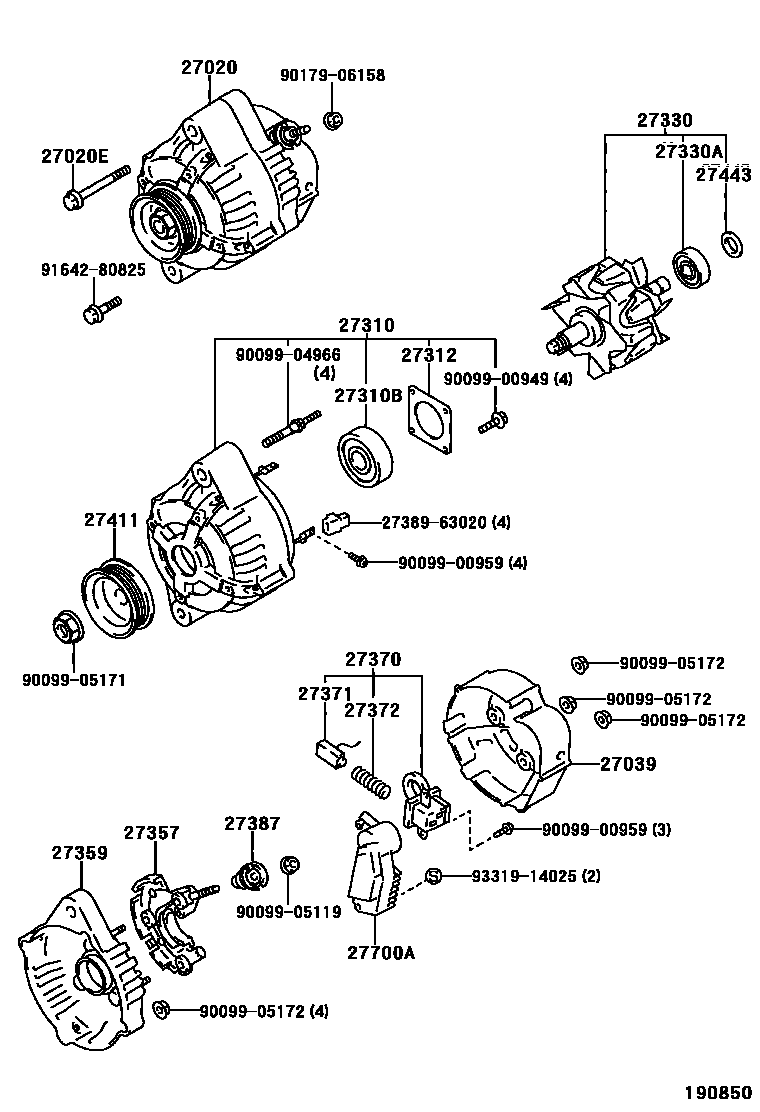

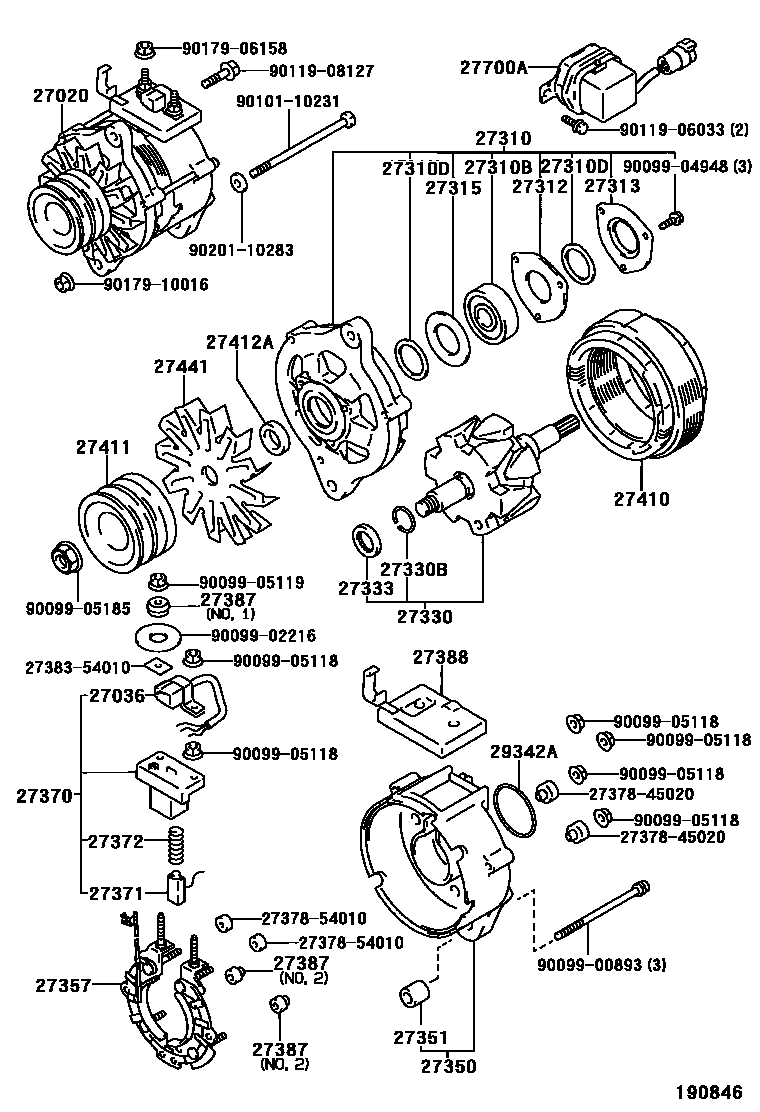

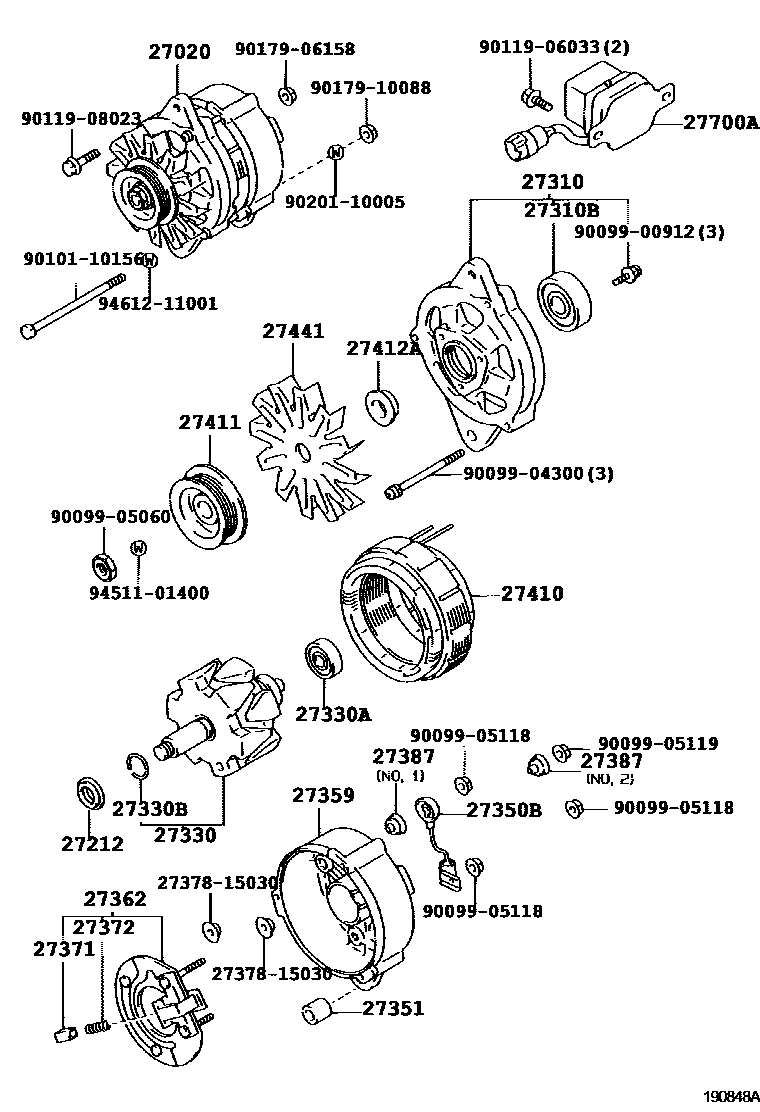

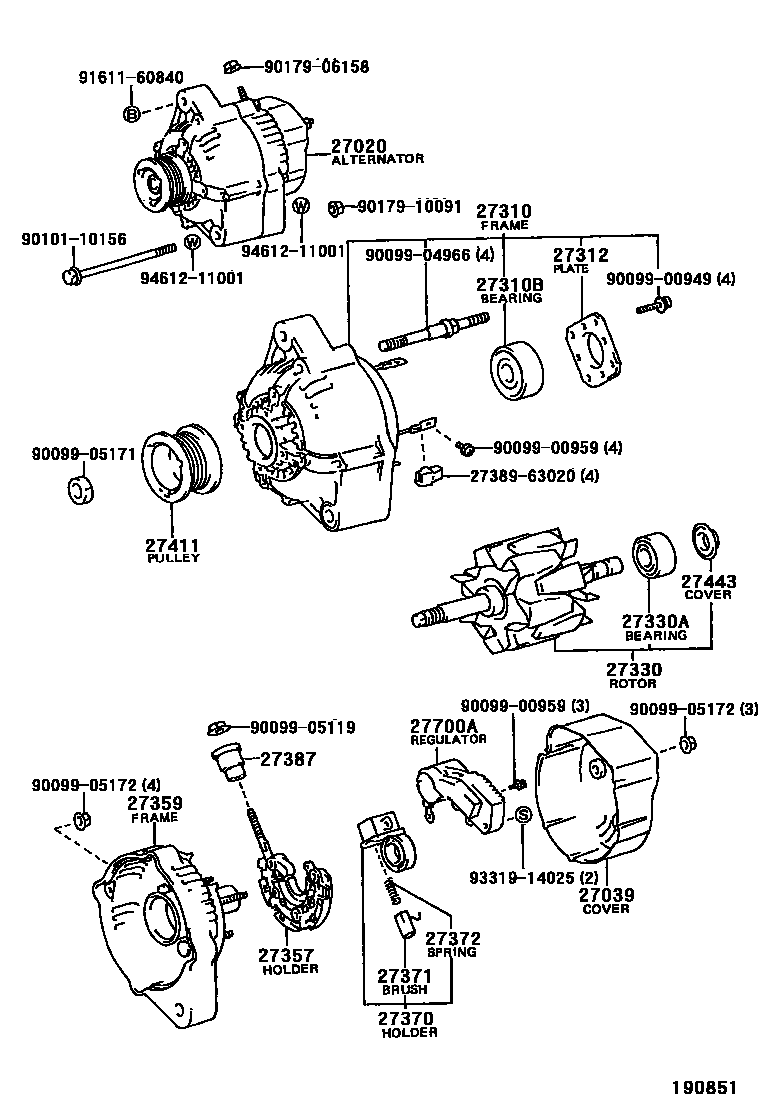

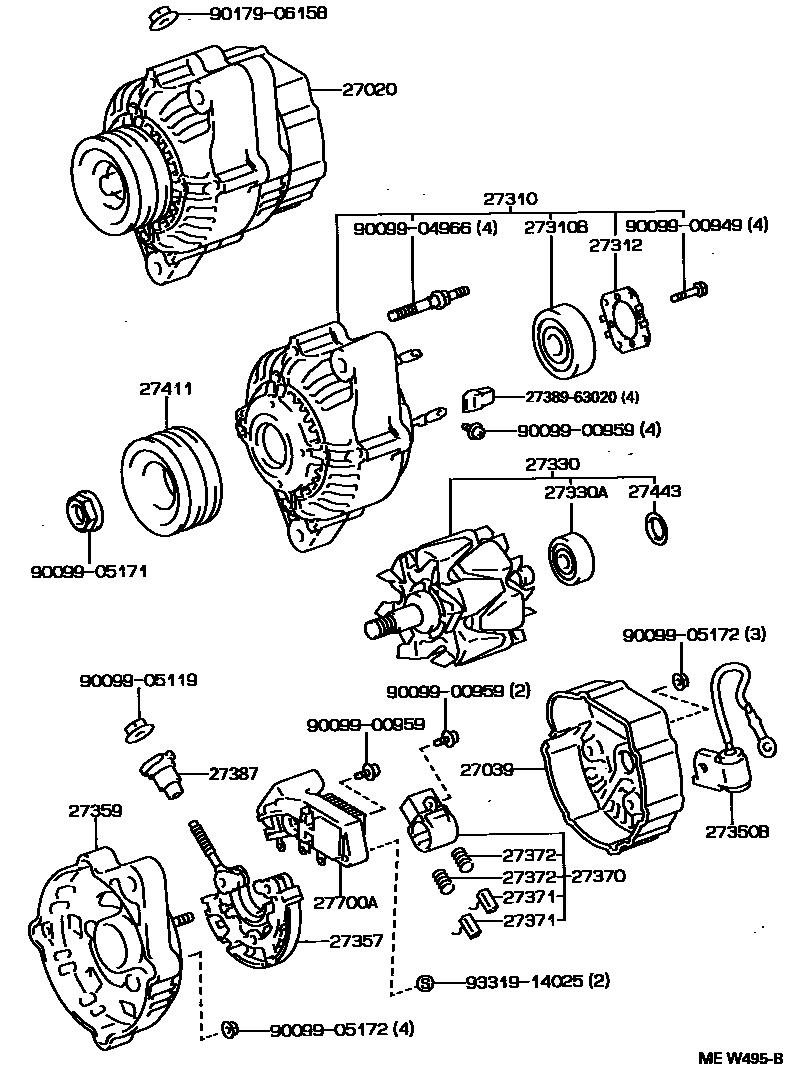

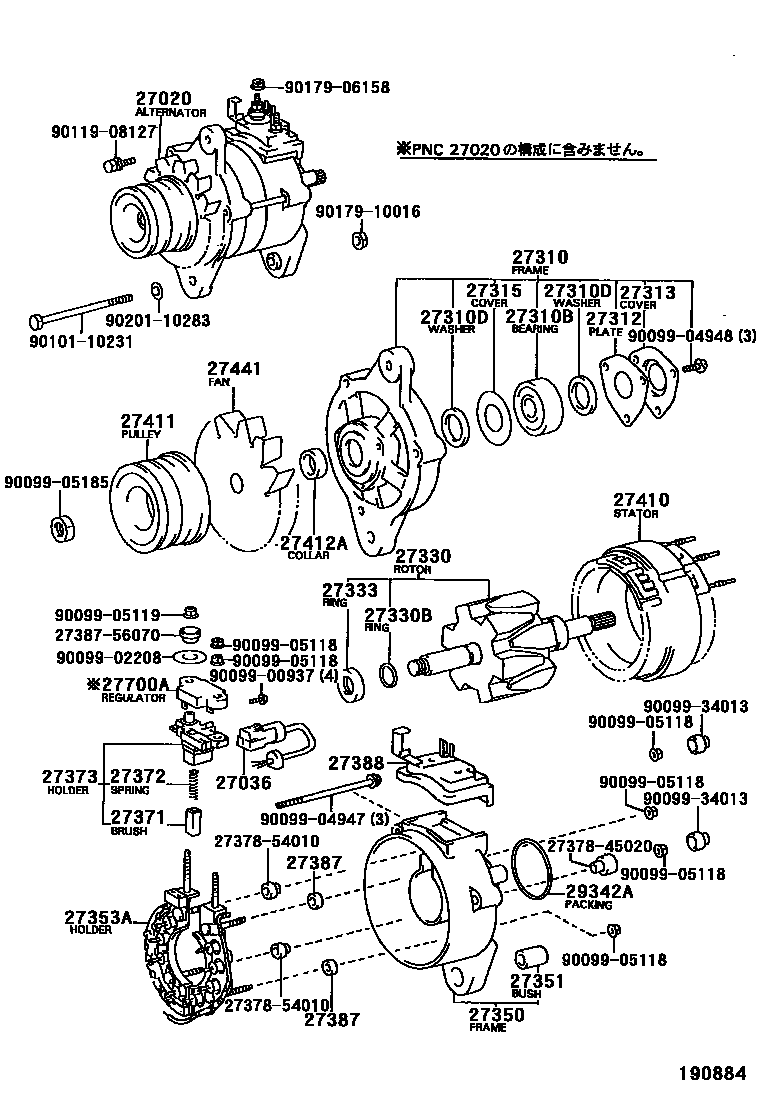

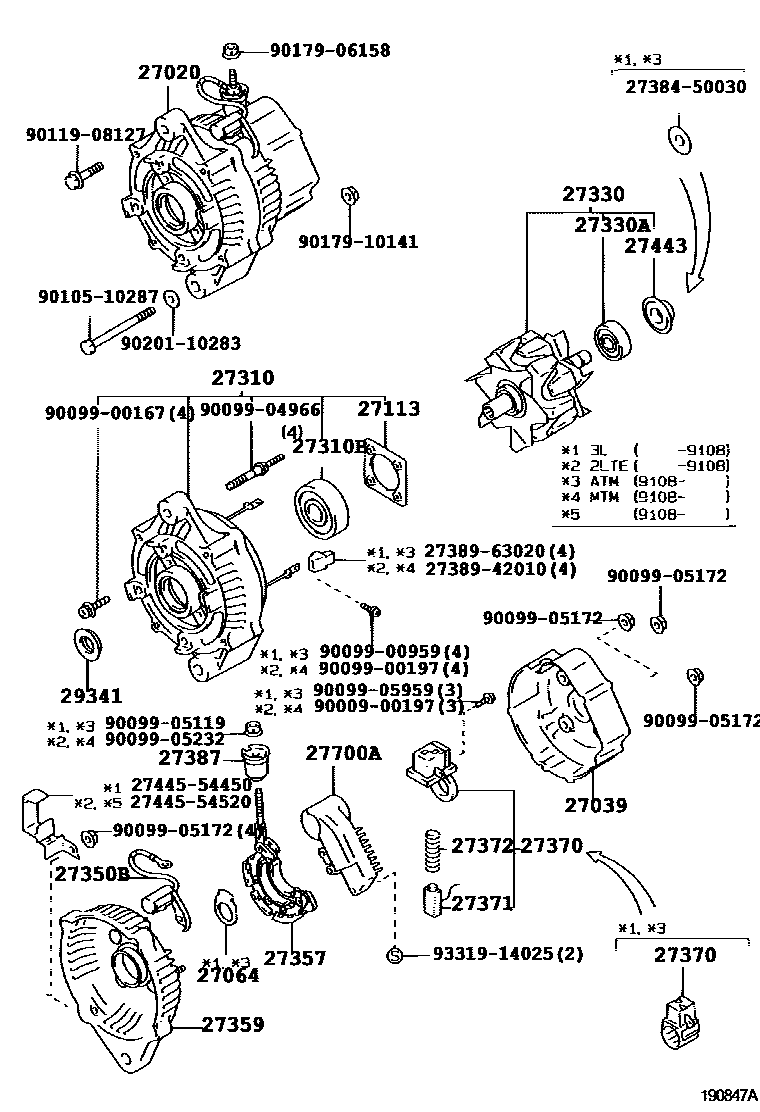

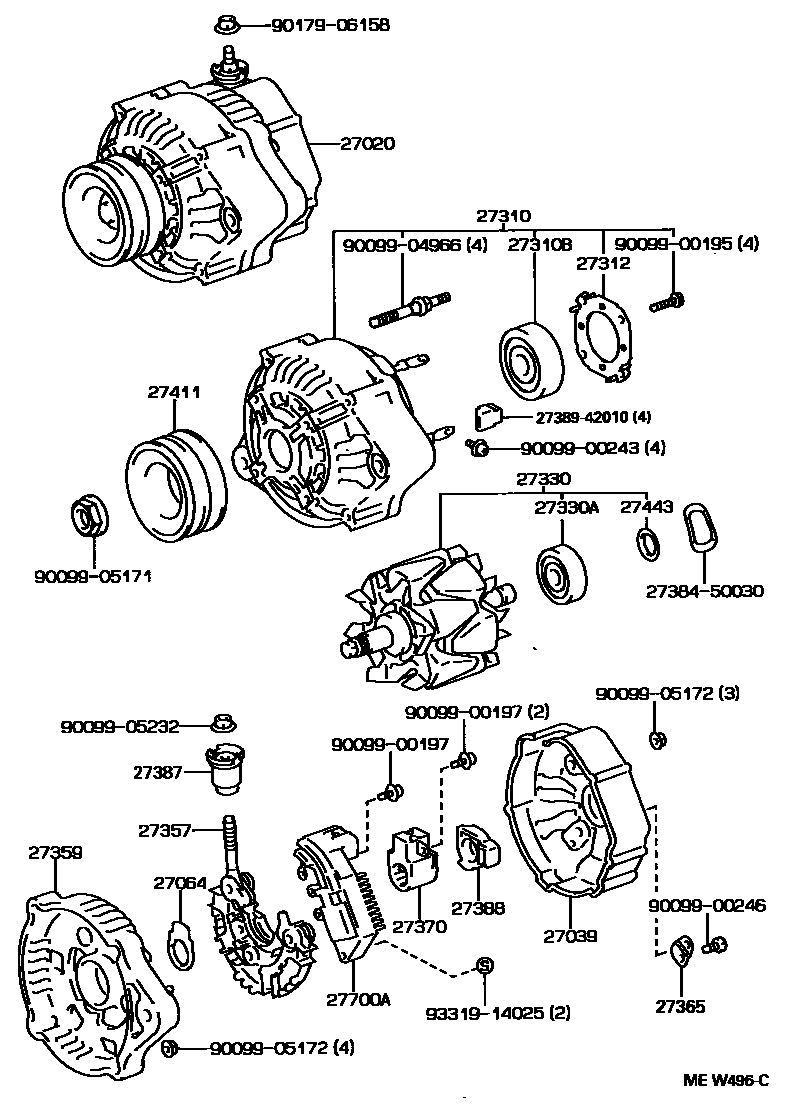

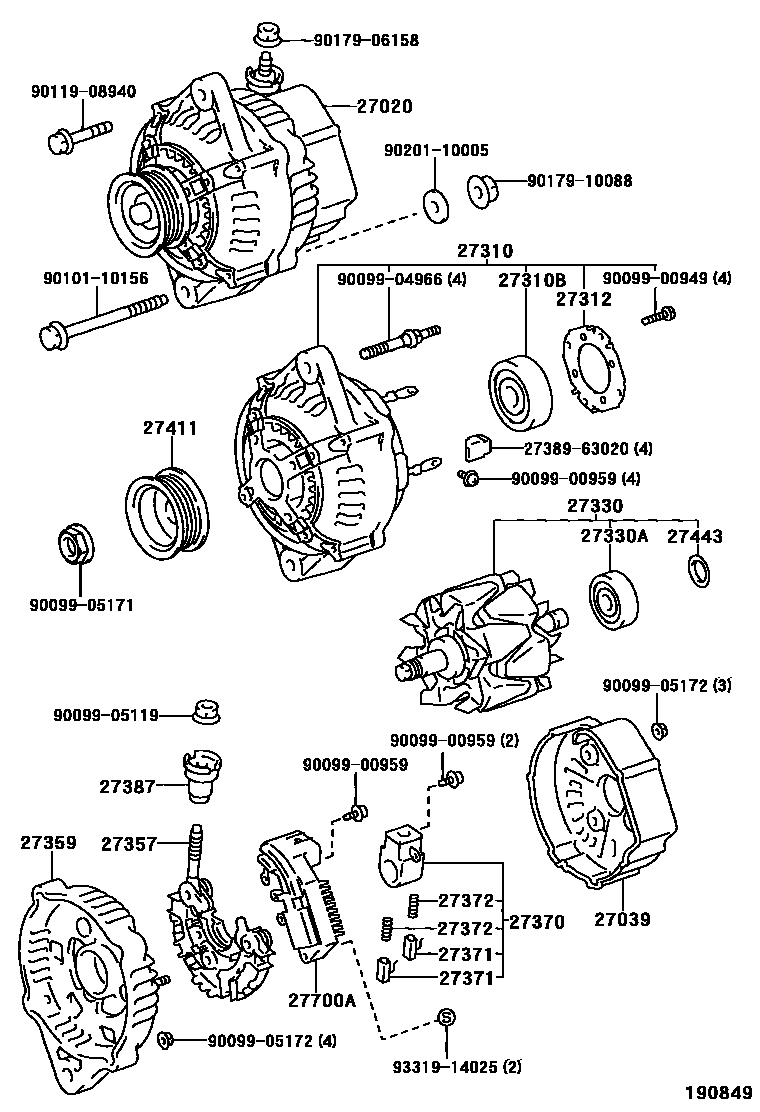

Toyota HILUX EPC diagram 1903, Alternator, with 9 images and 39 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 27020 | Alternator Assembly | 27020-54351 · 27020-54352 · 27020-54353 · 27020-54354 · 27020-54410 · 27020-54411 · 27020-72200 · 27020-72230 · 27060-54110 · 27060-54120 · 27060-54150 · 27060-54160 · 27060-54260 · 27060-65030 · 27060-65050 · 27060-67020 · 27060-67030 · 27060-72062 · 27060-75030 |
| 27020E | Bolts (for generator) | 90105-10101 |
| 27036 | Generator lead terminal sub-assembly | 27036-54250 · 27036-54320 |
| 27039 | Alternator Rear End Cover | 27039-15170 · 27039-16310 · 27039-16380 · 27039-42010 · 27039-55080 · 27039-72010 · 27039-73020 |
| 27064 | Generator sealing plate | 27064-42010 |
| 27113 | Generator bearing block | 27312-64130 |
| 27212 | Spacer ring (for generator rotor) | 27212-39050 |
| 27310 | Alternator Drive End Frame Assembly | 27310-43060 · 27310-43100 · 27310-54130 · 27310-54131 · 27310-54440 · 27310-54520 · 27310-54630 · 27310-65030 · 27310-67020 · 27310-67050 · 27310-72030 · 27310-72101 · 27310-75040 |
| 27310B | Bearing (for Alternator Drive End Frame) | 90099-10137 · 90099-10142 · 90099-10159 · 90099-10165 · 90099-10178 · 90099-10192 · 90099-10199 |
| 27310D | Felt Pad Washer | 90099-02209 |
| 27312 | Retainer Plate | 27312-42010 · 27312-57060 · 27312-70200 · 27312-72100 |
| 27313 | Generator No. 2 felt pad inner cover | 27313-57060 |
| 27315 | Generator No. 1 felt pad inner cover | 27315-57060 |
| 27330 | Alternator Rotor Assembly | 27330-11250 · 27330-26050 · 27330-64010 · 27330-64011 · 27330-64012 · 27330-64130 · 27330-64170 · 27330-64190 · 27330-72101 · 27330-76030 |
| 27330A | Bearings (for generator rotor) | 90099-10116 · 90099-10140 |
| 27330B | Snap ring (for generator rotor) | 90099-07048 · 90099-07103 |
| 27333 | Isolation collar (for generator rotor) | 27333-57060 |
| 27350 | Rectifier end frame assembly | 27350-54130 |
| 27350B | generator capacitor | 90099-52065 · 90099-52108 · 90099-52116 |
| 27351 | Bushing (for generator rectifier end frame) | 27351-38051 · 27351-56013 |
| 27353A | Rectifier rack | 27353-64170 |
| 27357 | Generator rectifier frame | 27357-13360 · 27357-16380 · 27357-55080 · 27357-62040 · 27357-63020 · 27357-63060 · 27357-64060 · 27357-74050 |
| 27359 | Generator rectifier end frame | 27359-16011 · 27359-16180 · 27359-16181 · 27359-16182 · 27359-54420 · 27359-65010 · 27359-67020 · 27359-67050 · 27359-72030 |
| 27362 | Rectifier assembly with brushes | 27362-18011 |
| 27365 | terminal board | 27365-55080 |
| 27370 | Alternator Brush Holder Assembly | 27370-35060 · 27370-54250 · 27370-54450 · 27370-58320 · 27370-75060 |
| 27371 | Generator brushes | 27371-31011 · 27371-54412 · 27371-56070 · 27371-63020 · 27371-70300 |
| 27372 | Generator brush spring | 27372-31011 · 27372-56070 · 27372-63020 · 27372-72100 |
| 27373 | Generator A brush holder | 27373-64170 |
| 27387 | Terminal Insulator | 27387-34022 · 27387-42020 · 27387-45022 · 27387-45110 · 27387-54010 · 27387-54310 · 27387-56070 · 27387-70170 |
| 27388 | Generator brush cover | 27388-54341 · 27388-54342 · 27388-54410 |
| 27410 | Generator stator assembly | 27410-38120 · 27410-43040 |
| 27411 | Alternator Pulley | 27411-16150 · 27411-16211 · 27411-54350 · 27411-54351 · 27411-65010 · 27411-67020 · 27411-67060 · 27411-72040 |
| 27412A | Isolation collar (for generator drive end cover) | 27412-16030 · 27412-57060 |
| 27441 | generator fan | 27441-34030 · 27441-56090 · 27441-64030 |
| 27443 | Generator bearing cap | 27443-63020 |
| 27700A | Generator voltage regulator assembly | 27700-10061 · 27700-35040 · 27700-63010 · 27700-64040 · 27700-65010 · 27700-70030 · 27700-72030 · 27700-74010 · 27700-74030 |
| 29341 | Generator oil seal | 29341-64130 |
| 29342A | Vacuum pump seals | 90099-14055 |
