Toyota HILUX vacuum tube — Figure 1708

Toyota HILUX EPC diagram 1708, vacuum tube, with 12 images and 32 PNC and OE references.

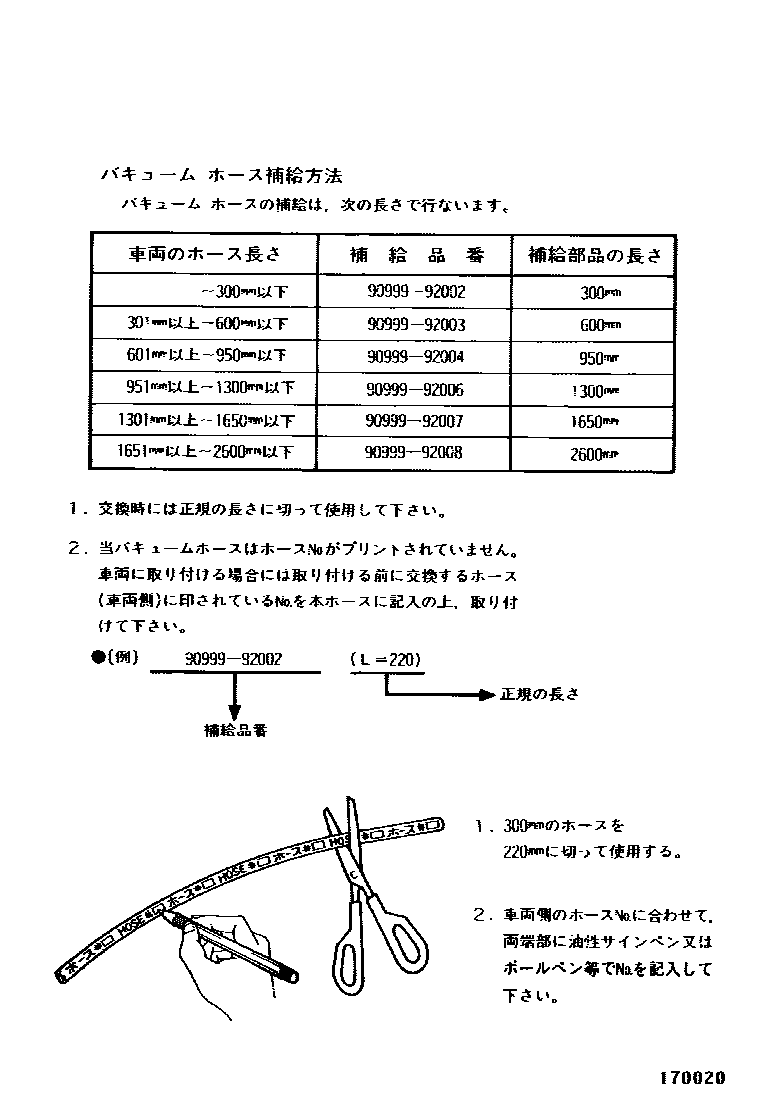

Toyota HILUX vacuum tube EPC diagram — 170020
vacuum tube — 170020 (198809 – 999999)

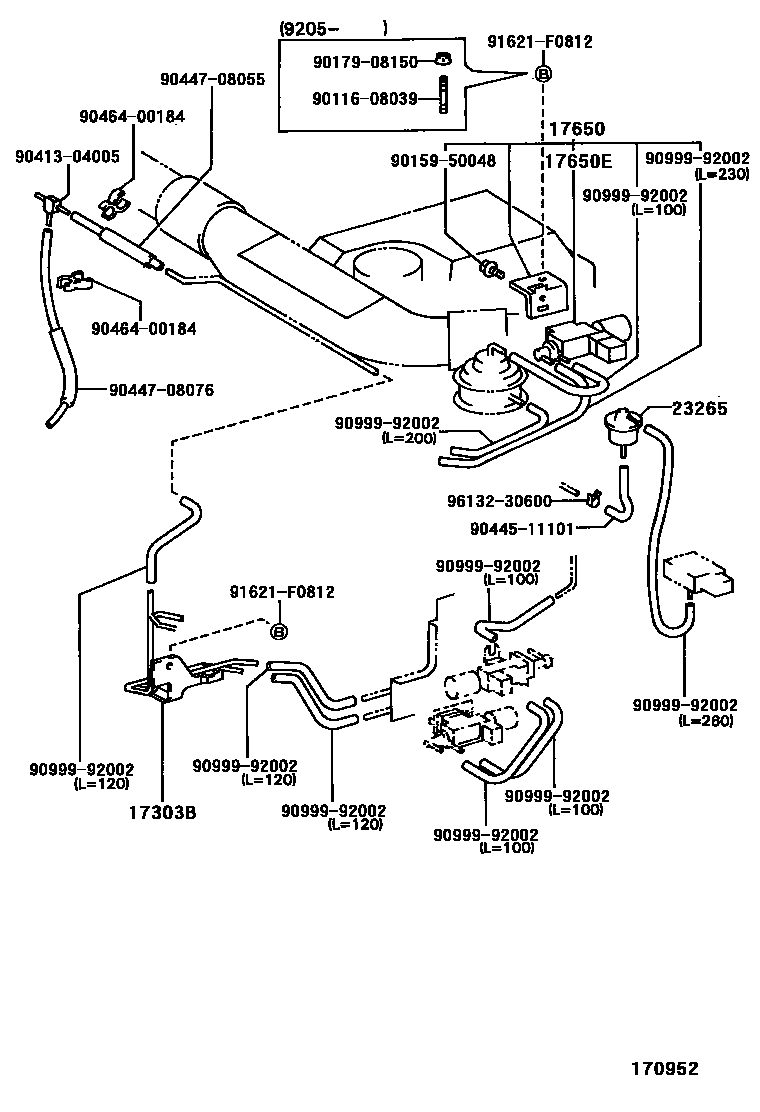

Toyota HILUX vacuum tube EPC diagram — 170952
vacuum tube — 170952 (199008 – 199308)

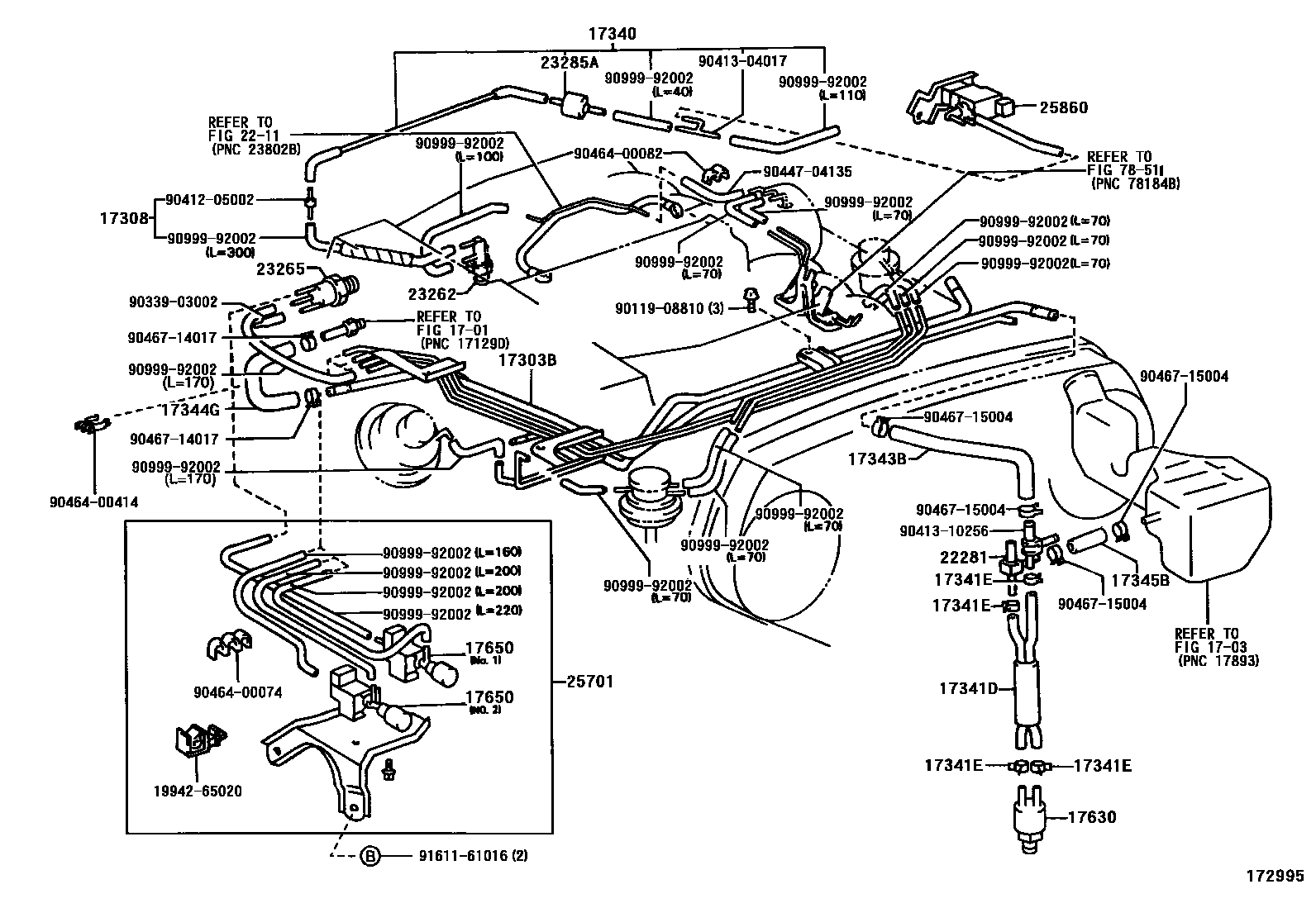

Toyota HILUX vacuum tube EPC diagram — 172995
vacuum tube — 172995 (199108 – 199511)

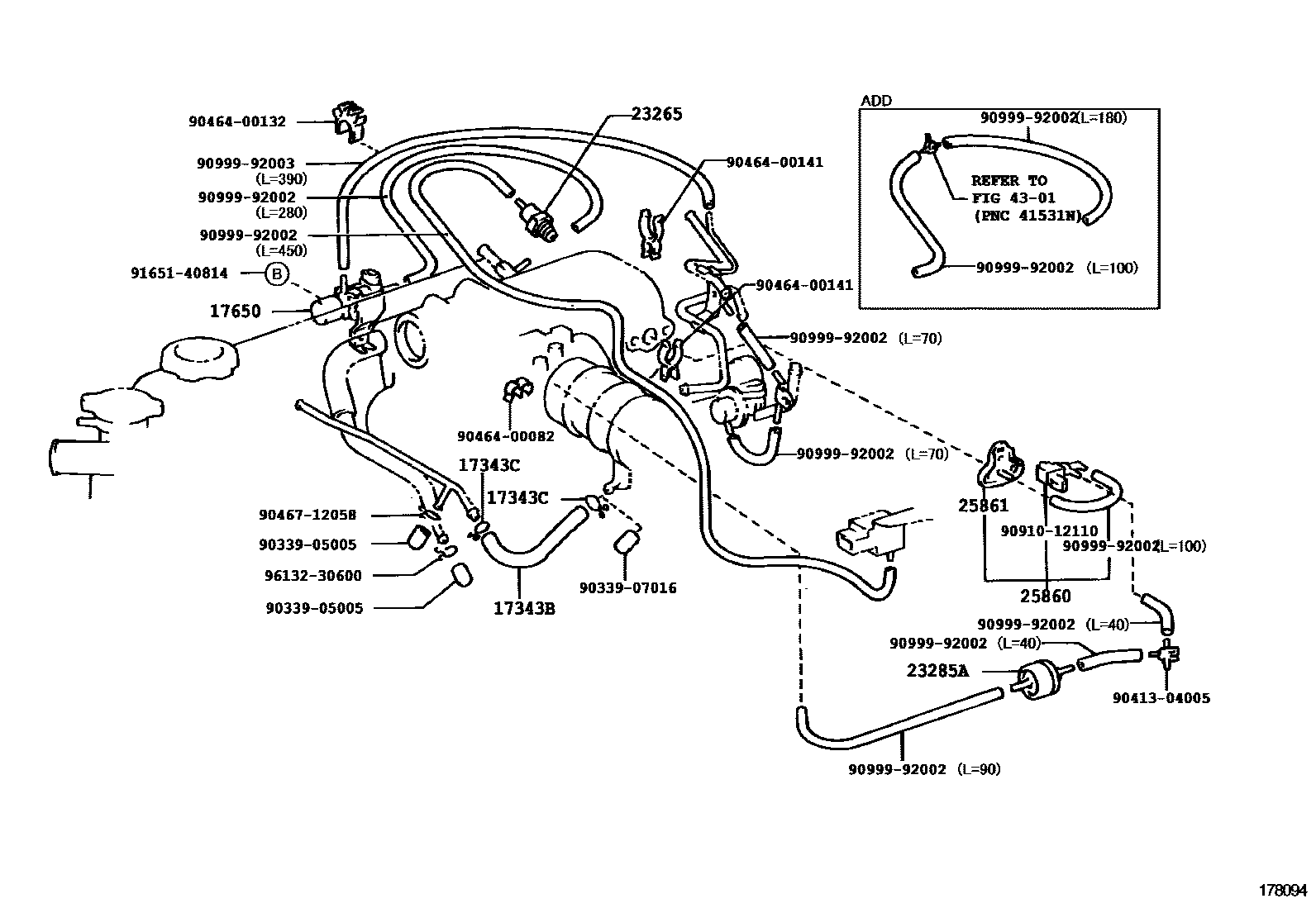

Toyota HILUX vacuum tube EPC diagram — 178094
vacuum tube — 178094 (199408 – 999999)

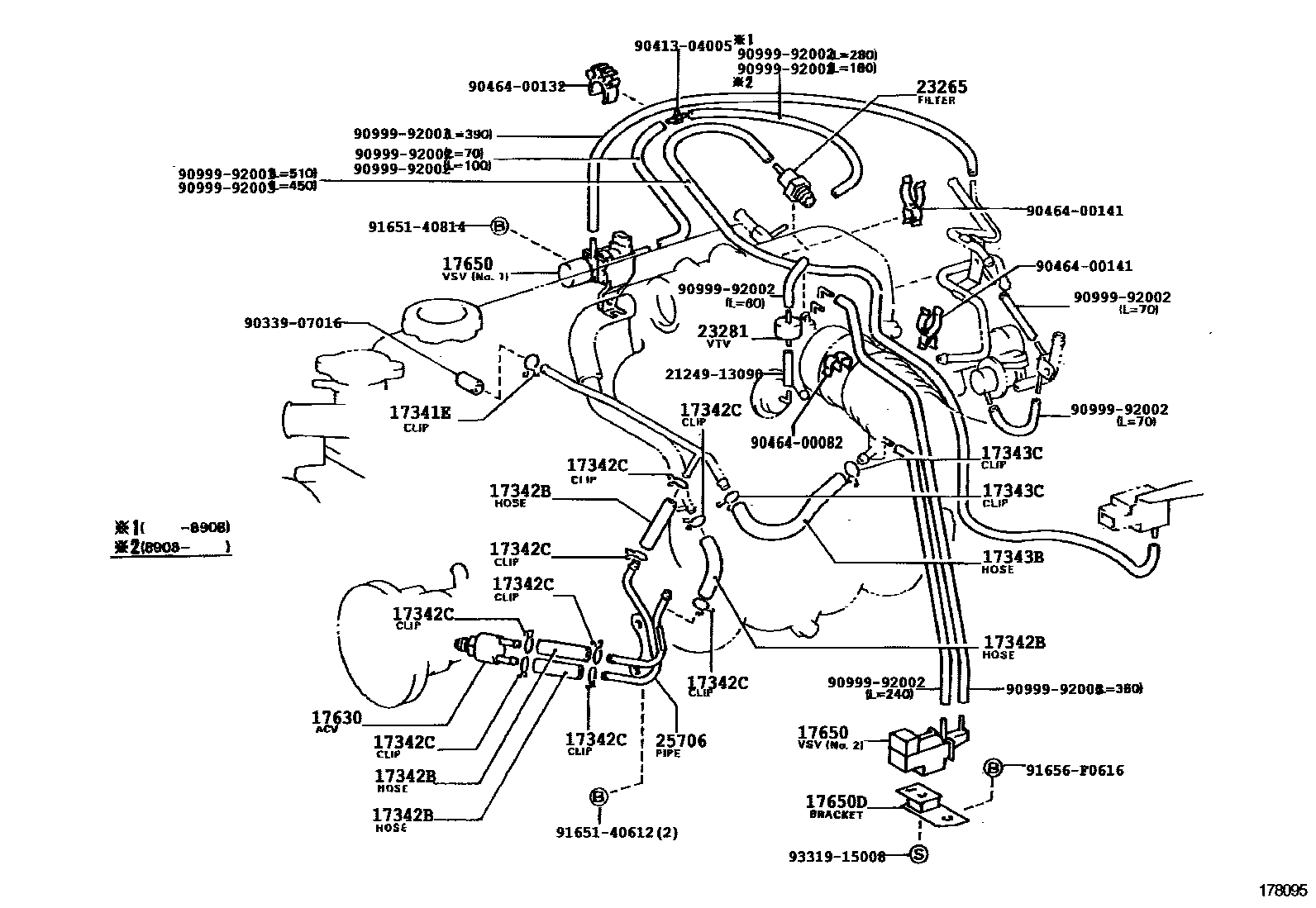

Toyota HILUX vacuum tube EPC diagram — 178095
vacuum tube — 178095 (198904 – 199108)

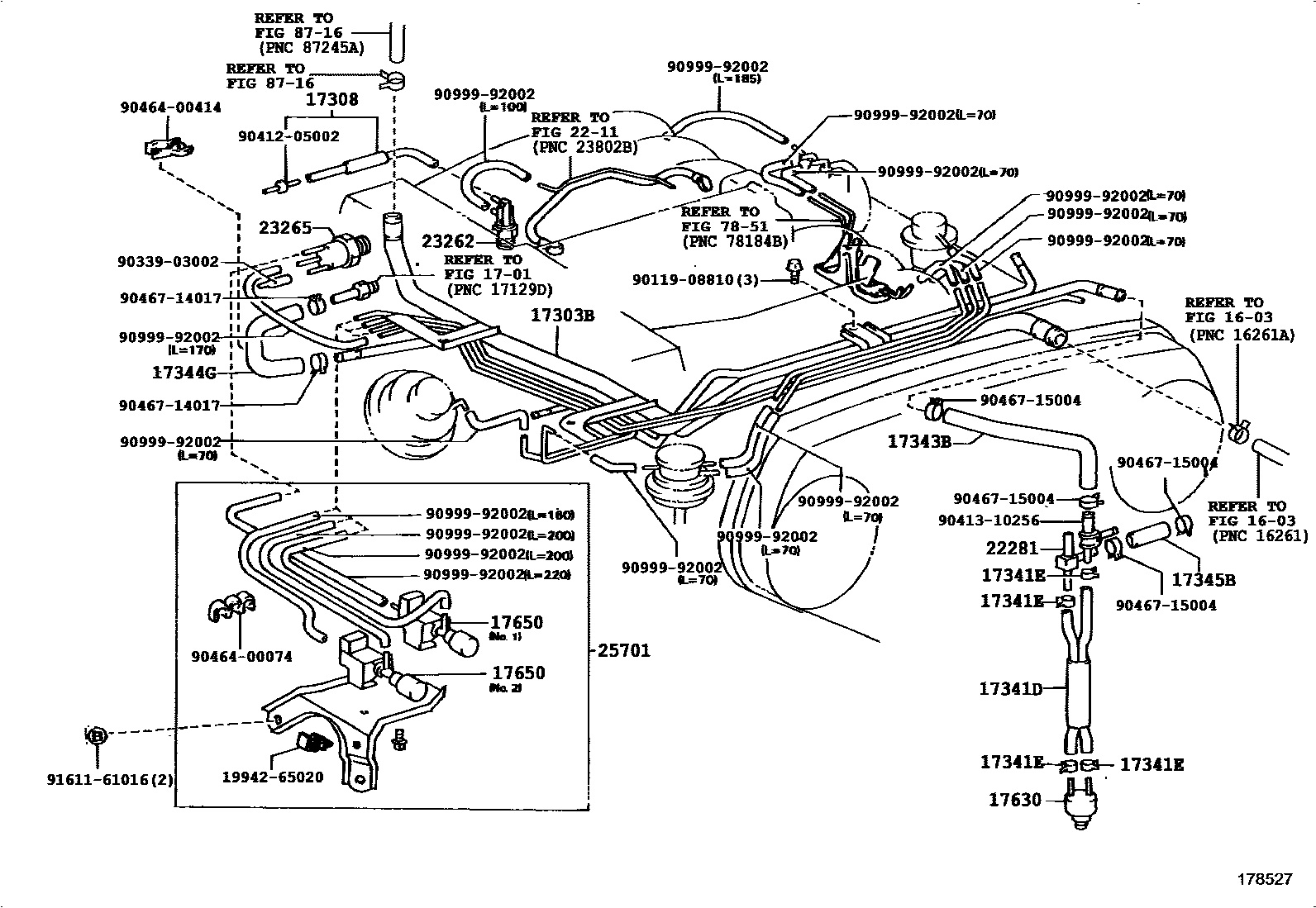

Toyota HILUX vacuum tube EPC diagram — 178527
vacuum tube — 178527 (199008 – 199108)

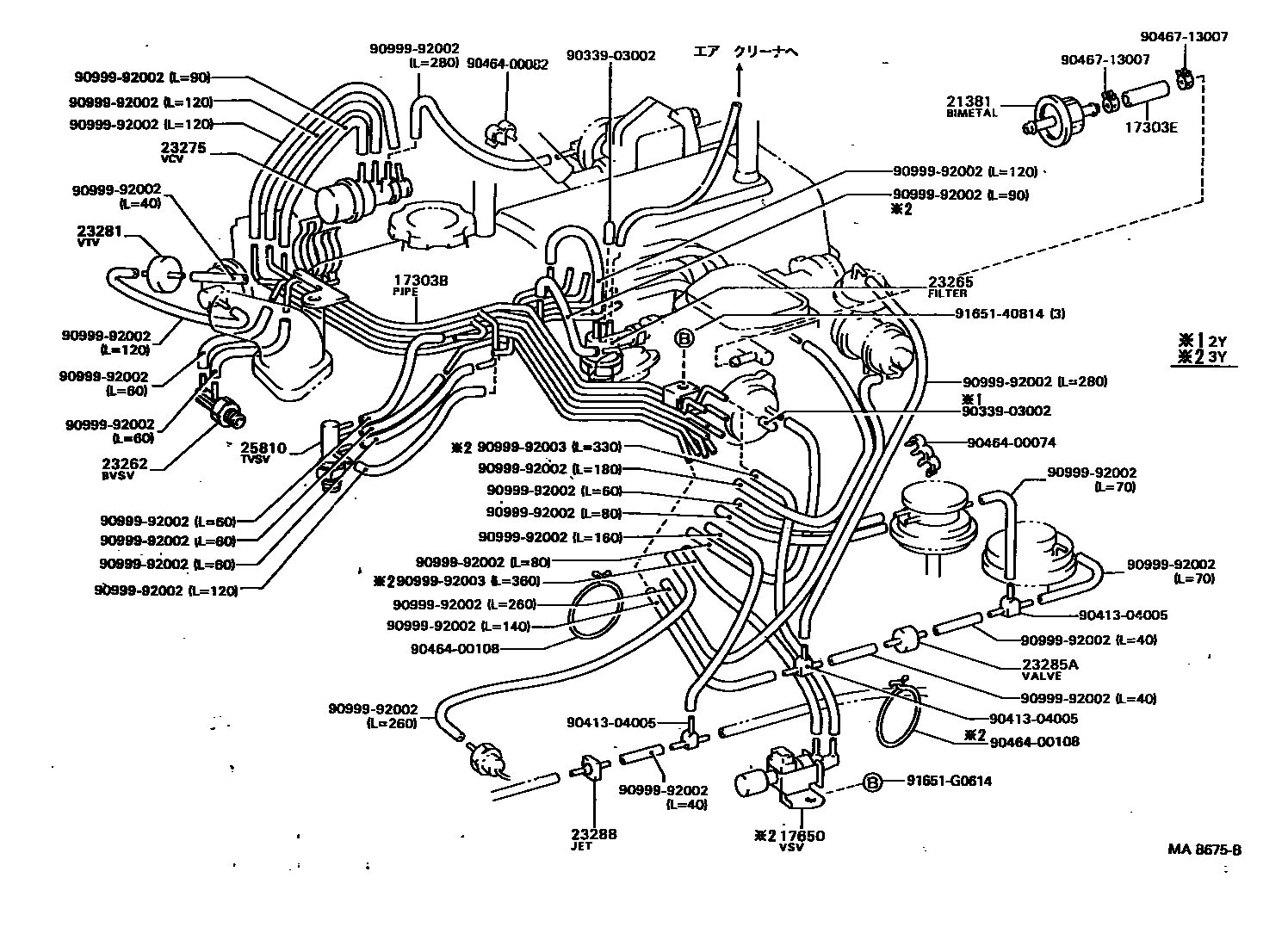

Toyota HILUX vacuum tube EPC diagram — MAB675B
vacuum tube — MAB675B (198809 – 199408)

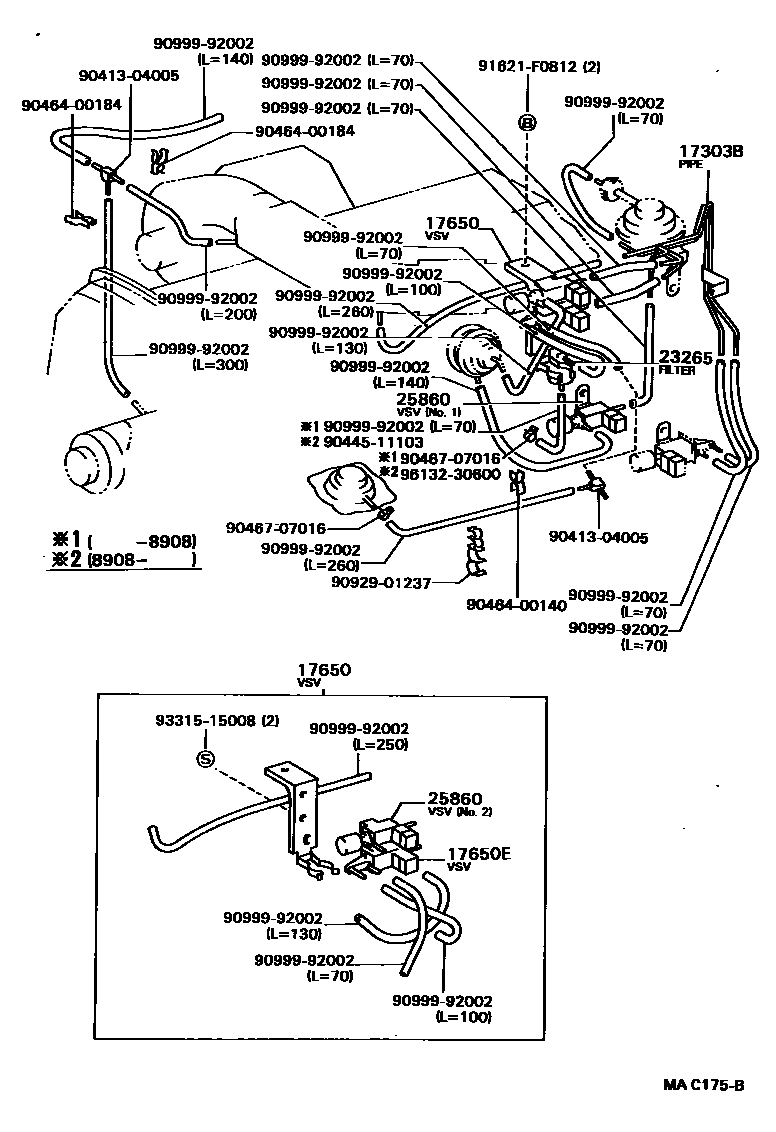

Toyota HILUX vacuum tube EPC diagram — MAC175B
vacuum tube — MAC175B (198904 – 199008)

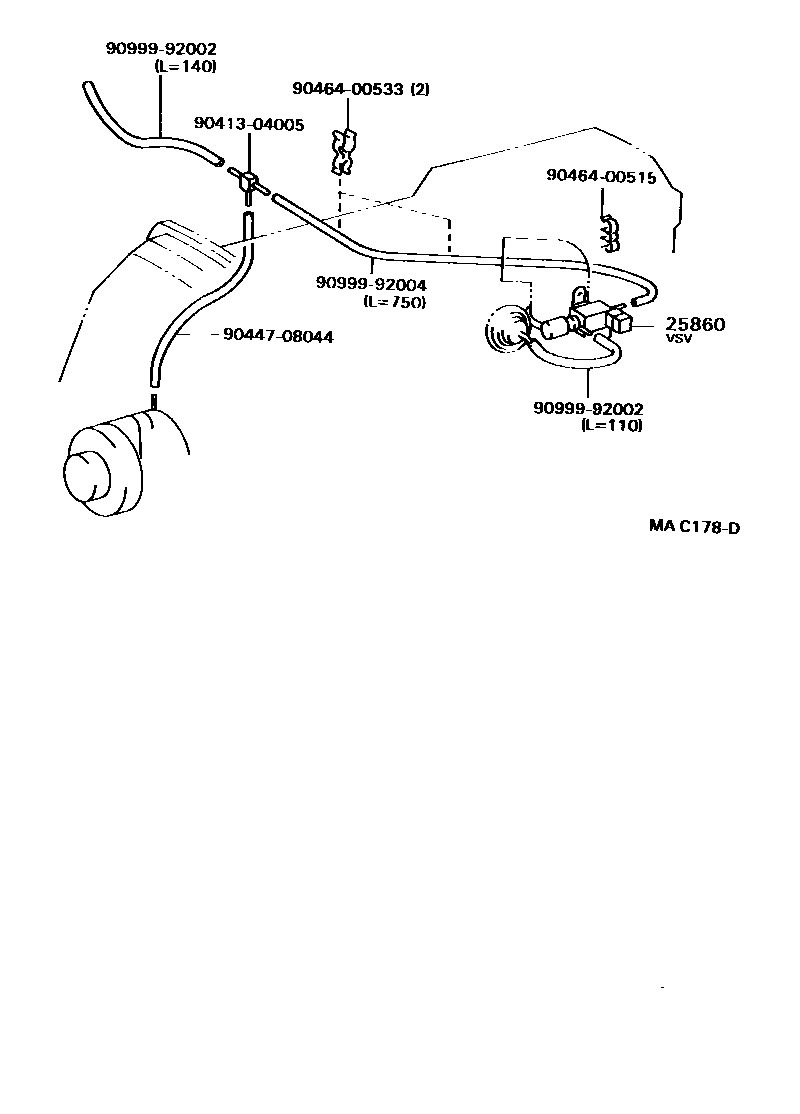

Toyota HILUX vacuum tube EPC diagram — MAC178D
vacuum tube — MAC178D (198904 – 199308)

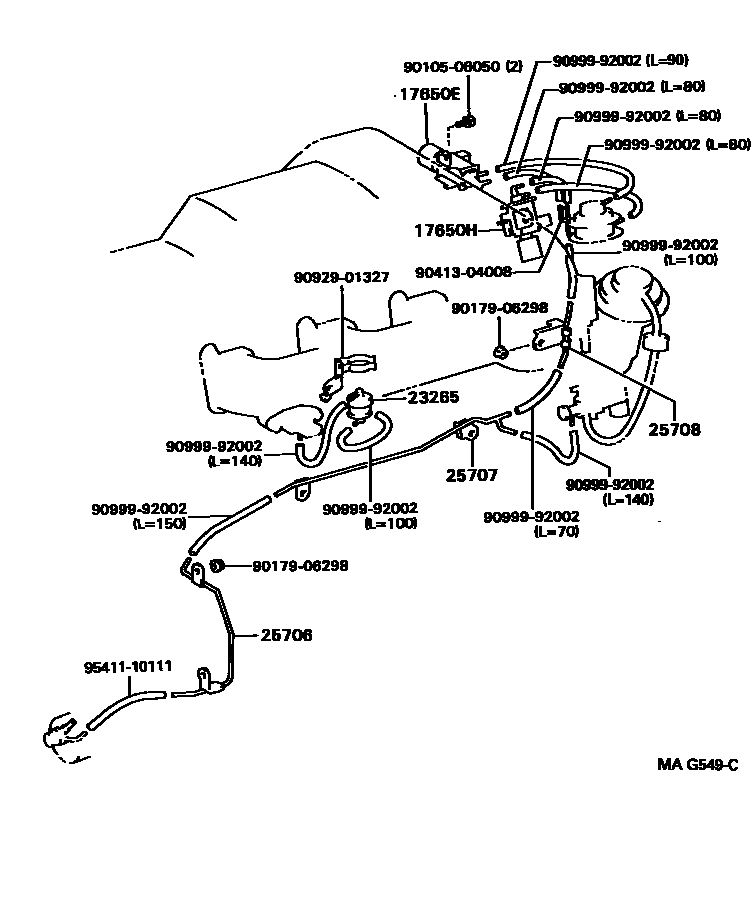

Toyota HILUX vacuum tube EPC diagram — MAG549C
vacuum tube — MAG549C (199308 – 199511)

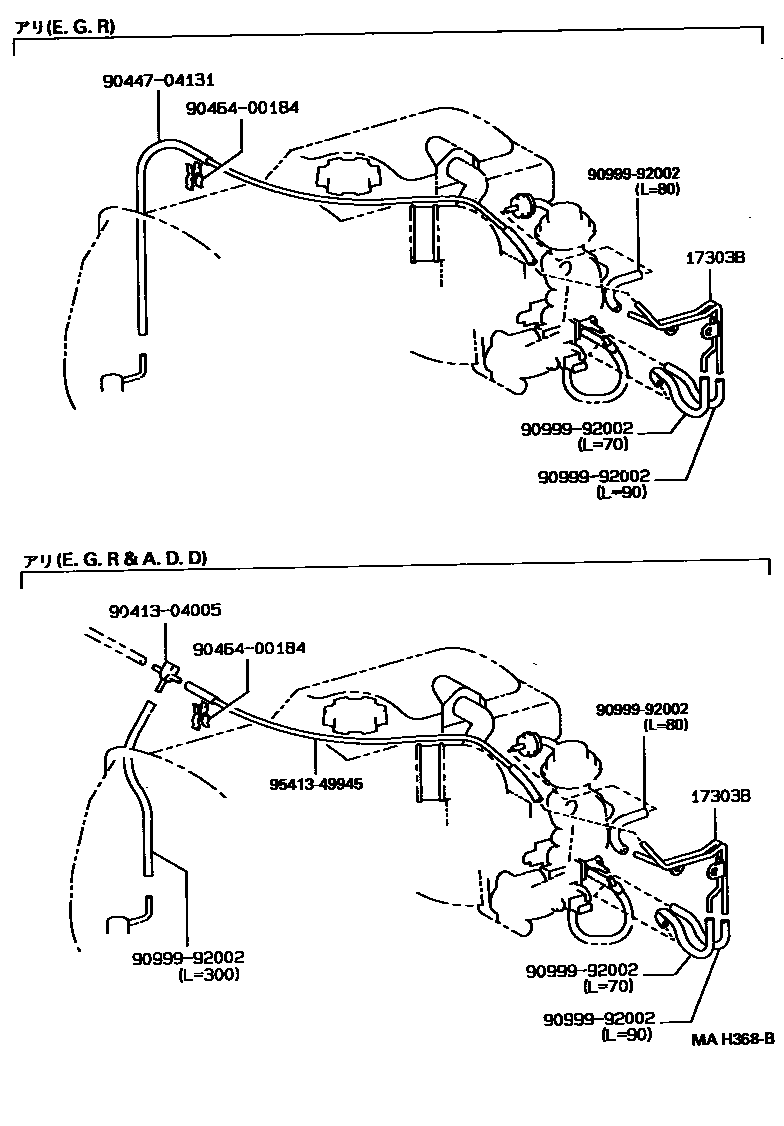

Toyota HILUX vacuum tube EPC diagram — MAH368B
vacuum tube — MAH368B (199308 – 999999)

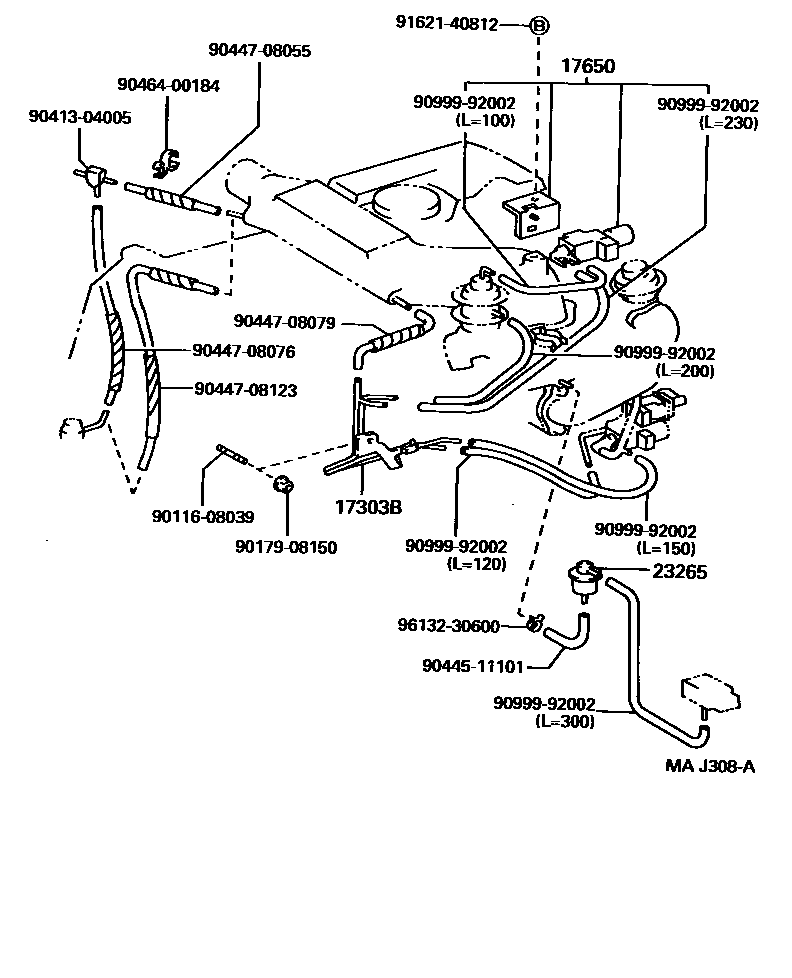

Toyota HILUX vacuum tube EPC diagram — MAJ308A
vacuum tube — MAJ308A (199508 – 999999)

PNC and OE references

PNCPart nameOE numbers
17303BNo. 1 air pipe sub-assembly17303-54020 · 17303-54021 · 17303-54030 · 17303-54040 · 17303-65010 · 17303-65020 · 17303-72021
17303ENo. 1 hose (for air pipe)90445-14079
17308Vacuum hose sub-assembly (for idle boost)17308-65010
17340Vacuum switch valve hose assembly17340-65030
17341DNo. 1 hose (for idle boost)17341-65030
17341EClamp No. 1 (for idle lift hose)90467-12058 · 96132-30400 · 96132-41000
17342BNo. 2 hose (for idle boost)90445-12127
17342CClamp No. 2 (for idle lift hose)90467-12058
17343BNo. 3 hose (for idle speed boost)17343-65020 · 90445-12211
17343CClamp No. 3 (for idle lifting hose)90467-12058
17344GNo. 4 air hose17344-65010 · 17344-65020
17345BNo. 5 hose (for idle speed boost)17345-65010
17630Air control valve assembly17630-28010 · 17630-74010
17650Vacuum switch valve assembly89470-35050 · 89470-60021 · 89570-35200 · 90910-12038 · 90910-12039 · 90910-12074 · 90910-12075
17650DVacuum switch valve bracket25861-73020
17650EVacuum switch valve90910-12059 · 90910-12097 · 90910-12126 · 90910-12134
17650HVacuum switch valve90910-12146
21381thermostat bimetal21381-71050
22281Air delivery pipe joint22281-65010
23262No. 1 bimetallic vacuum switch valve90925-05044 · 90925-05047
23265No. 1 gas filter90917-11022 · 90917-11024 · 90917-11027 · 90917-11033 · 90917-11036
23275Vacuum control valve No. 190925-03166
23281Vacuum Transfer Valve No. 190925-01029 · 90925-01041
23285ANo. 1 one-way valve90917-10049 · 90917-10080
23288Nozzle No. 190925-04026
25701Emission control valve assembly25701-65030 · 25701-65040
25706No. 1 vacuum transfer tube sub-assembly17645-73011 · 25706-67010
25707No. 2 vacuum transfer pipe sub-assembly25707-67010
25708No. 3 vacuum transfer tube sub-assembly25708-67010
25810Bimetal valve assembly90925-02077
25860No. 1 vacuum switch valve assembly25860-54010 · 25860-54020 · 25860-65010 · 25860-73071
25861Vacuum switch valve bracket25861-73031
