Toyota HILUX 仪表 — Figure 8301

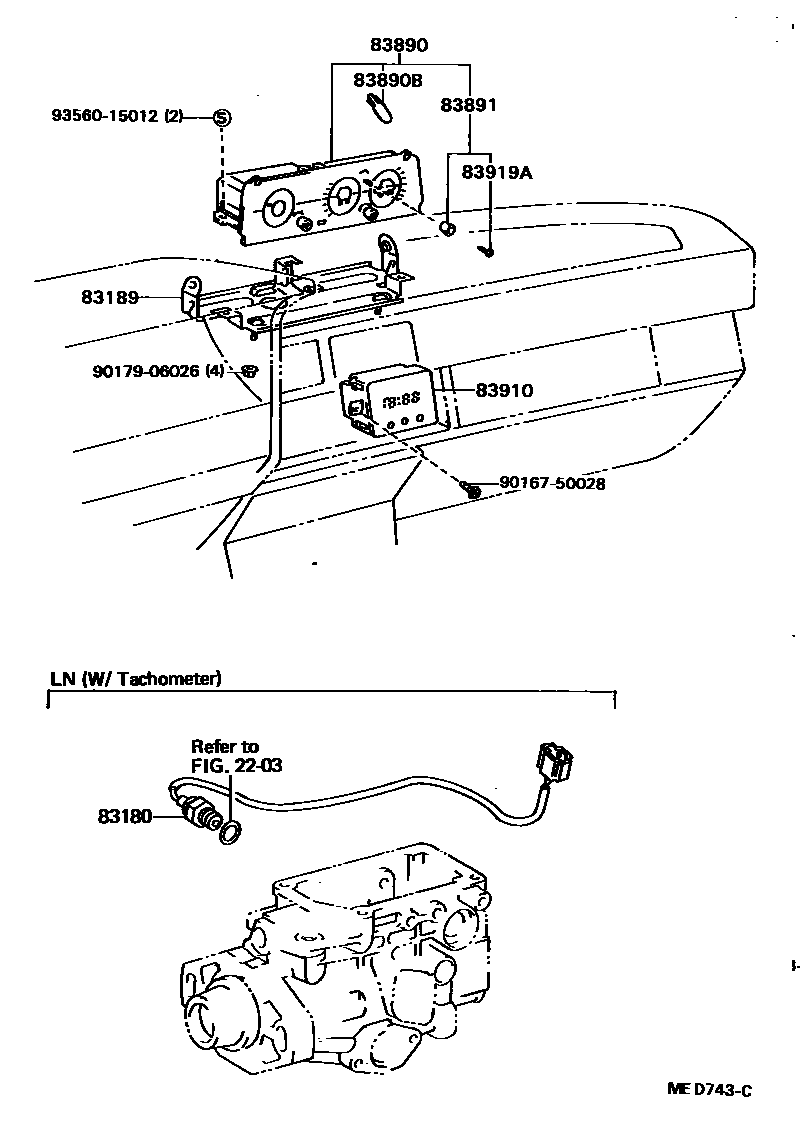

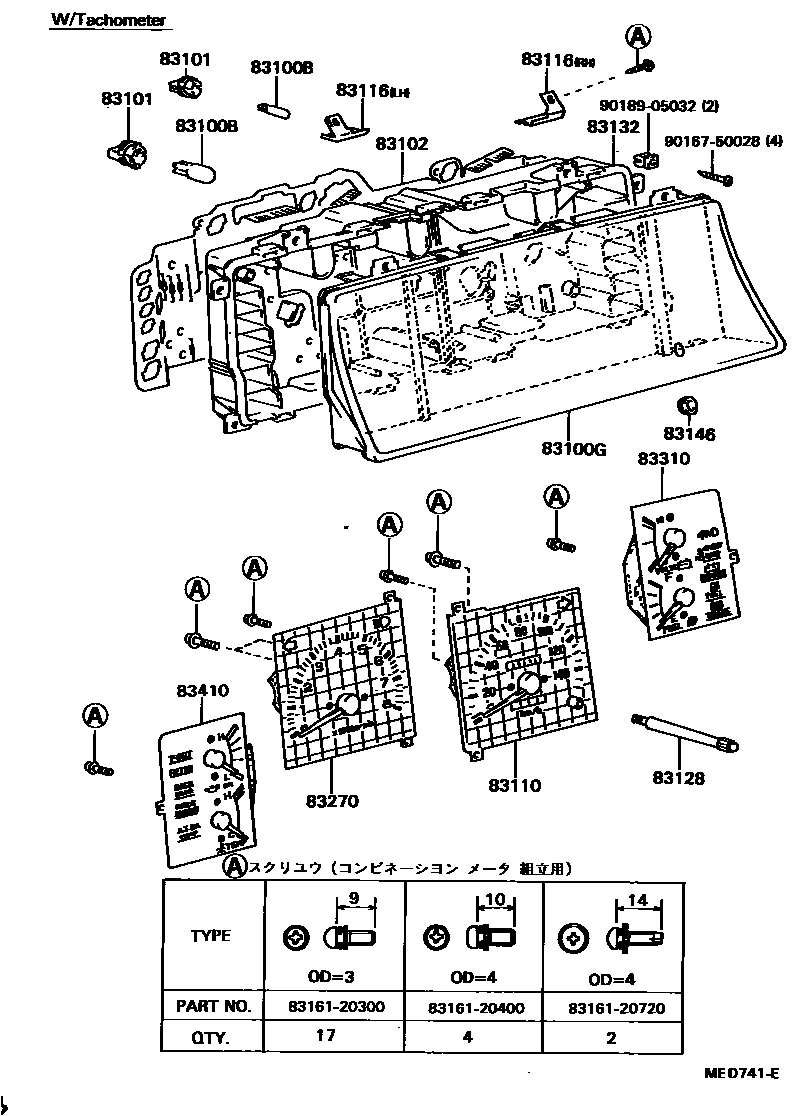

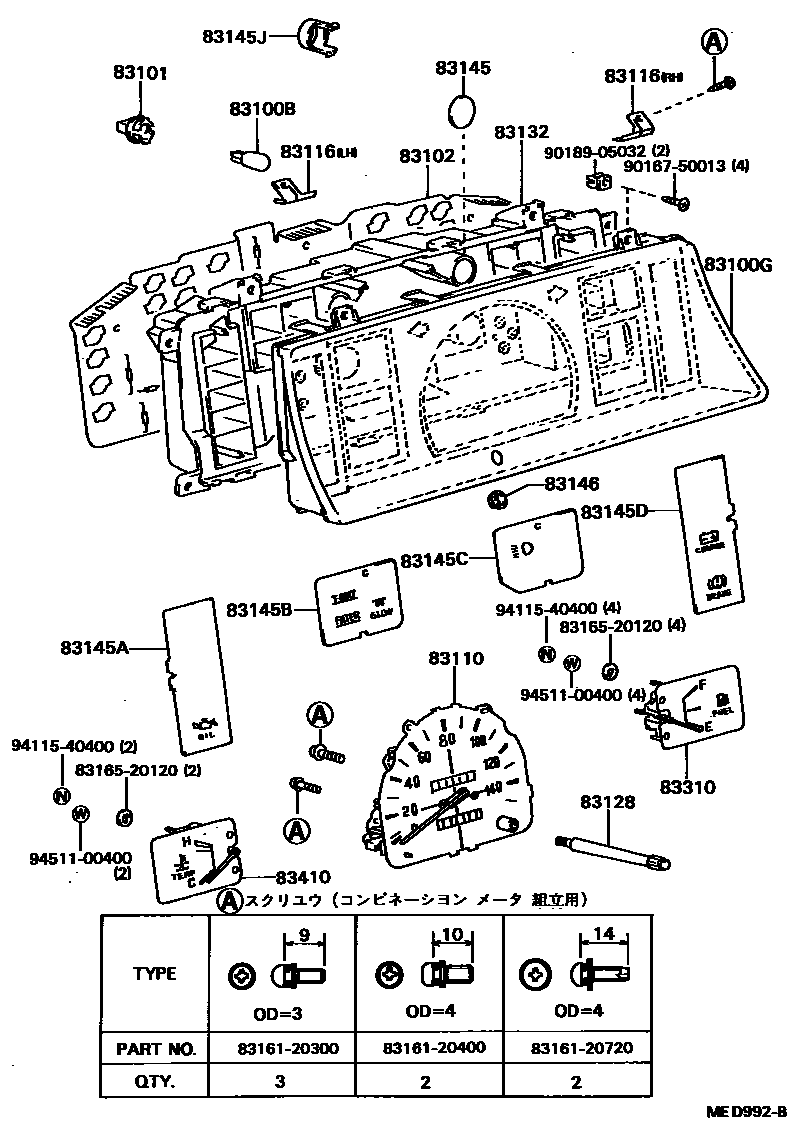

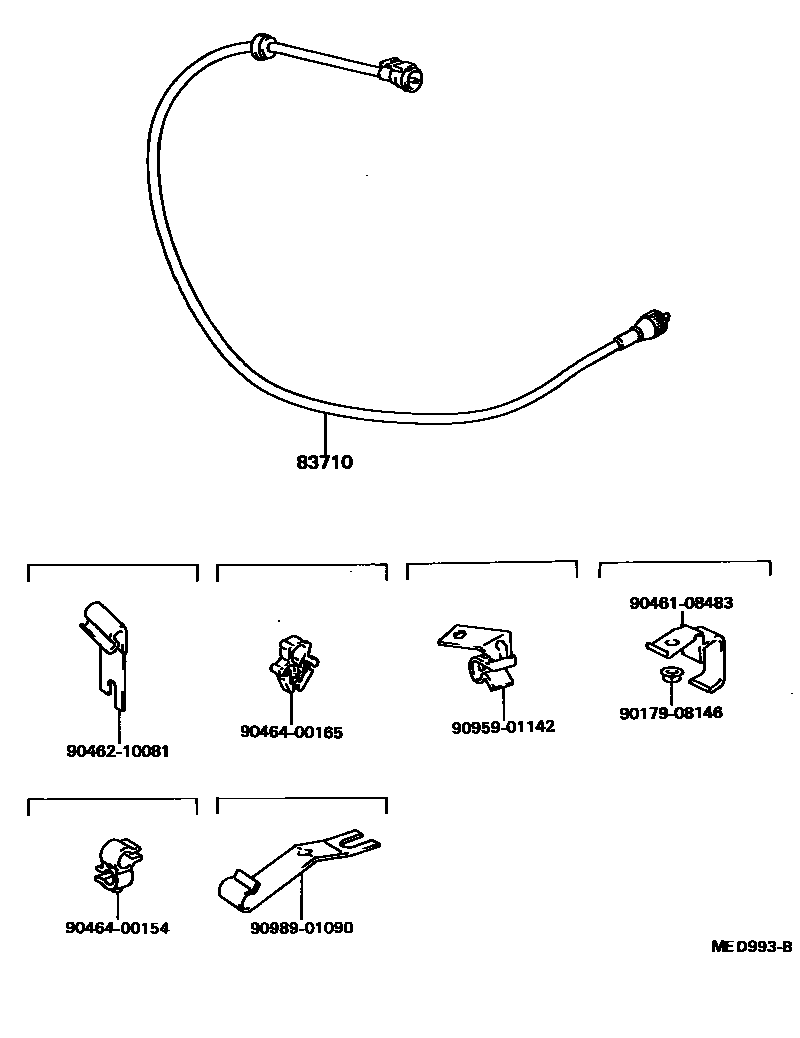

Toyota HILUX EPC diagram 8301, 仪表, with 4 images and 26 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 90981-11018 · 99132-12034 |
| 83100G | Instrument cluster glass | 83134-89300 · 83134-89304 · 83134-89308 · 83134-89310 · 83134-89314 · 83134-89320 · 83134-89328 · 83134-89330 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14040 · 83101-20040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83247-89300 · 83247-89306 · 83247-89318 · 83247-89324 · 83247-89332 · 83247-89340 · 83247-89348 · 83247-89350 · 83247-89354 · 83247-89356 · 83247-89362 · 83247-89400 · 83247-89402 |
| 83110 | Speedometer assembly | 83110-89195 · 83110-89196 · 83110-89210 · 83110-89211 · 83110-89246 · 83110-89247 · 83110-89248 · 83110-89249 · 83110-89258 · 83110-89269 · 83110-89273 · 83110-89280 |
| 83116 | speedometer bracket | 83116-89300 · 83116-89302 · 83116-89304 · 83116-89306 |
| 83128 | trip odometer handle | 83128-89300 |
| 83132 | Instrument cluster housing | 83132-89300 · 83132-89302 |
| 83145 | Instrument No. 1 lampshade | 83145-89320 |
| 83145A | Instrument No. 2 lampshade | 83145-89304 · 83145-89340 |
| 83145B | Instrument No. 3 lampshade | 83145-89312 · 83145-89350 |
| 83145C | Instrument No. 4 lampshade | 83145-89308 · 83145-89344 |
| 83145D | Instrument No. 5 lampshade | 83145-89310 · 83145-89332 · 83145-89352 |
| 83145J | Instrument lamp holder adapter | 83145-20100 |
| 83146 | Instrument glass seal | 83145-89318 |
| 83180 | Speed detector assembly | 83180-30010 · 83180-30011 |
| 83189 | instrument bracket | 83189-89102 · 83189-89103 |
| 83270 | Engine tachometer assembly | 83242-89300 · 83242-89406 · 83242-89412 · 83242-89416 · 83270-89173 · 83270-89174 |
| 83310 | Fuel gauge assembly | 83243-89302 · 83243-89308 · 83243-89312 · 83243-89316 · 83243-89318 · 83243-89328 |
| 83410 | Water temperature meter assembly | 83244-89304 · 83244-89312 · 83244-89314 · 83244-89324 · 83244-89328 · 83244-89336 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-89141 · 83710-89142 · 83710-89149 · 83710-89150 · 83710-89152 · 83710-89154 · 83710-89162 · 83710-89163 |
| 83890 | Inclinometer assembly | 83890-89101 · 83890-89104 |
| 83890B | Inclinometer light bulb | 99132-12034 |
| 83891 | Inclinometer button | 83891-16010 |
| 83910 | clock assembly | 83910-89106 |
| 83919A | Screw (for inclinometer) | 83919-14012 |
