Toyota HILUX 制动总泵 — Figure 4702

Toyota HILUX EPC diagram 4702, 制动总泵, with 1 images and 25 PNC and OE references.

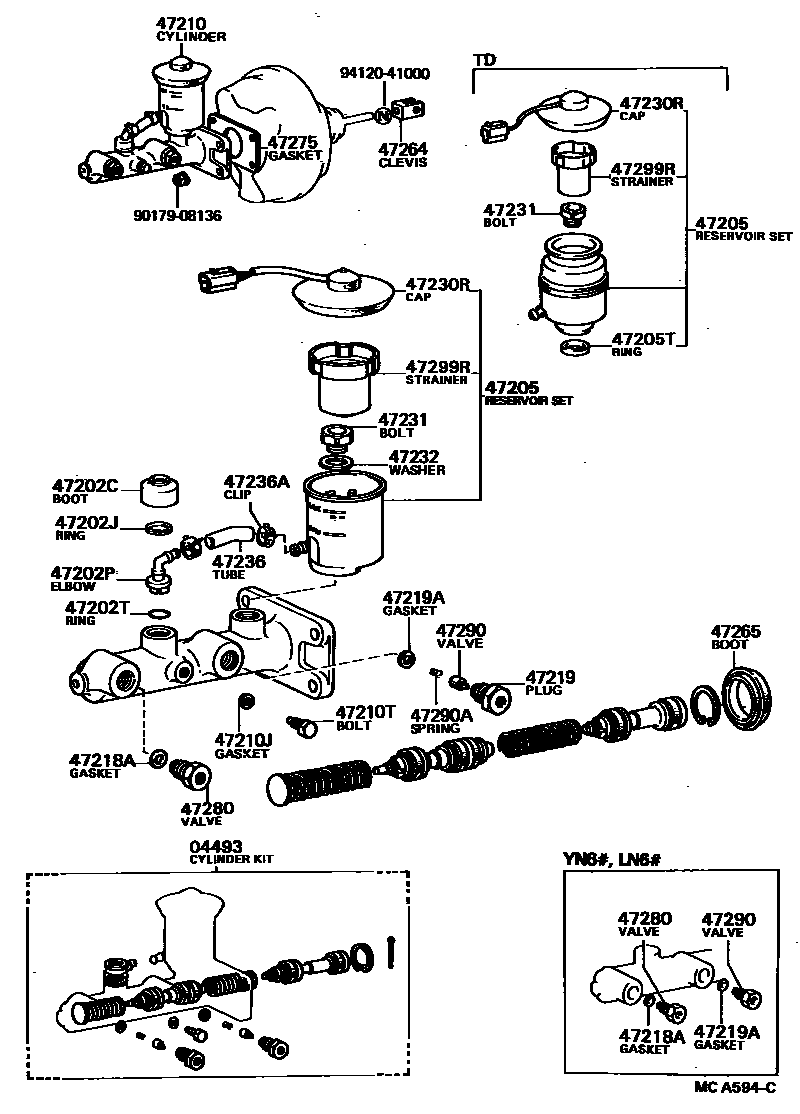

Toyota HILUX 制动总泵 EPC diagram — MCA594C
制动总泵 — MCA594C (198311 – 999999)

PNC and OE references

PNCPart nameOE numbers
04493Brake master cylinder assembly04493-35130 · 04493-35150 · 04493-35190 · 04493-35200
47202CNo. 1 fluid reservoir dust boot (for brake master cylinder side)47265-20060
47202JSnap ring (for brake master cylinder side)96151-02000
47202PReservoir tank connector (for brake master cylinder side)90407-10003 · 90407-10004
47202TRing (for No. 1 brake master cylinder reservoir)90301-14001
47205Brake master cylinder reservoir assembly (for rear side)47202-14270 · 47202-35060 · 47202-35160
47205TRing (for No. 2 brake master cylinder reservoir)90562-18151
47210Brake master cylinder assembly without booster47201-35340 · 47201-35370 · 47201-35440 · 47201-35450
47210JGasket (for master cylinder)90430-06104
47210TBolt (for brake master cylinder)90109-06008
47218AGasket (for brake fluid outlet plug)90430-09253
47219Master cylinder brake fluid outlet screw plug (for rear side)47218-30030
47219AGasket (for rear master cylinder brake fluid outlet plug)90430-09253 · 90430-11001
47230RNo. 2 fluid reservoir cap assembly (for rear side)84460-12011
47231Brake master cylinder reservoir fixing bolt47231-20010 · 47231-30010
47232Brake fluid reservoir retaining bolt washer47232-30010
47236Brake fluid reservoir tube47234-14010
47236AClamp (for reservoir tube)90467-16001
47264Master cylinder push rod U-shaped clamp47264-22010
47265Master pump dust jacket47265-20050
47275brake master cylinder gasket47275-22010 · 47275-24010
47280Brake master cylinder outlet check valve assembly47280-14010 · 47280-30030
47290Master pump outlet valve assembly (for rear side)47280-14010 · 47280-30030 · 47281-30020
47290ACompression spring (for rear master pump outlet)90504-05001
47299RRear master cylinder reservoir filter47299-14010
