Toyota HILUX 节气阀连杆和阀杆(ATM) — Figure 3513

Toyota HILUX EPC diagram 3513, 节气阀连杆和阀杆(ATM), with 2 images and 15 PNC and OE references.

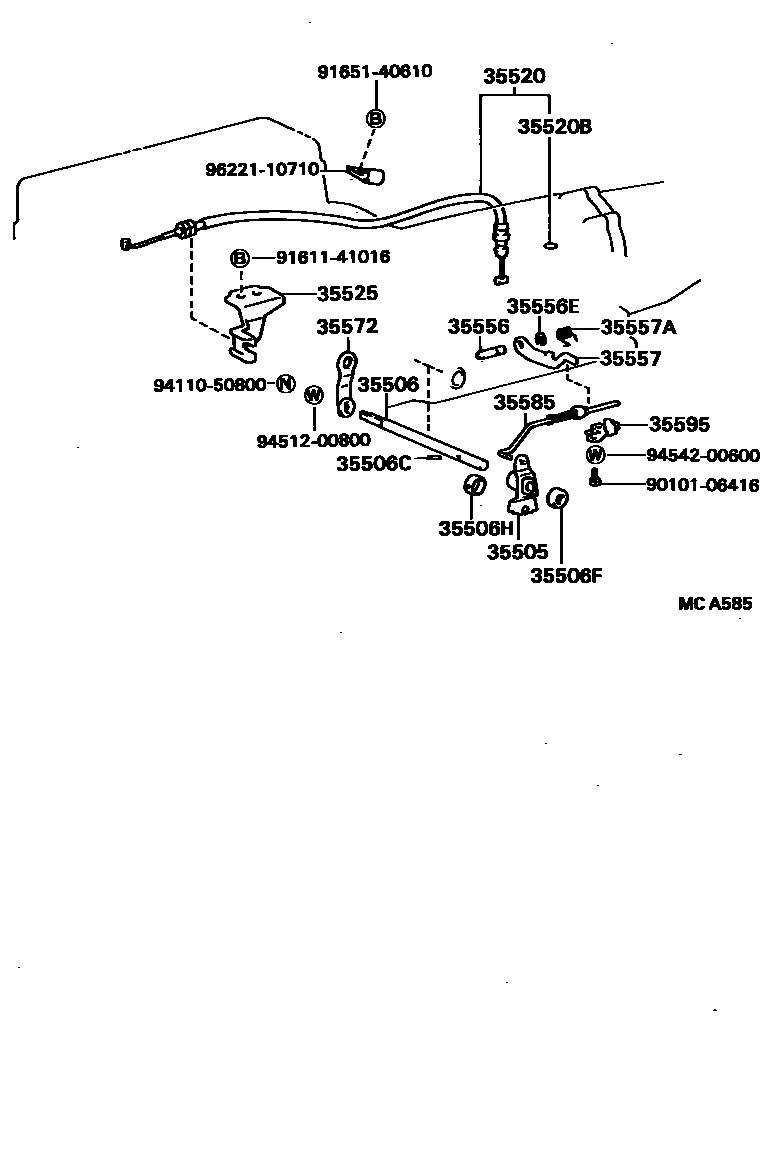

Toyota HILUX 节气阀连杆和阀杆(ATM) EPC diagram — MCA585
节气阀连杆和阀杆(ATM) — MCA585 (198311 – 999999)

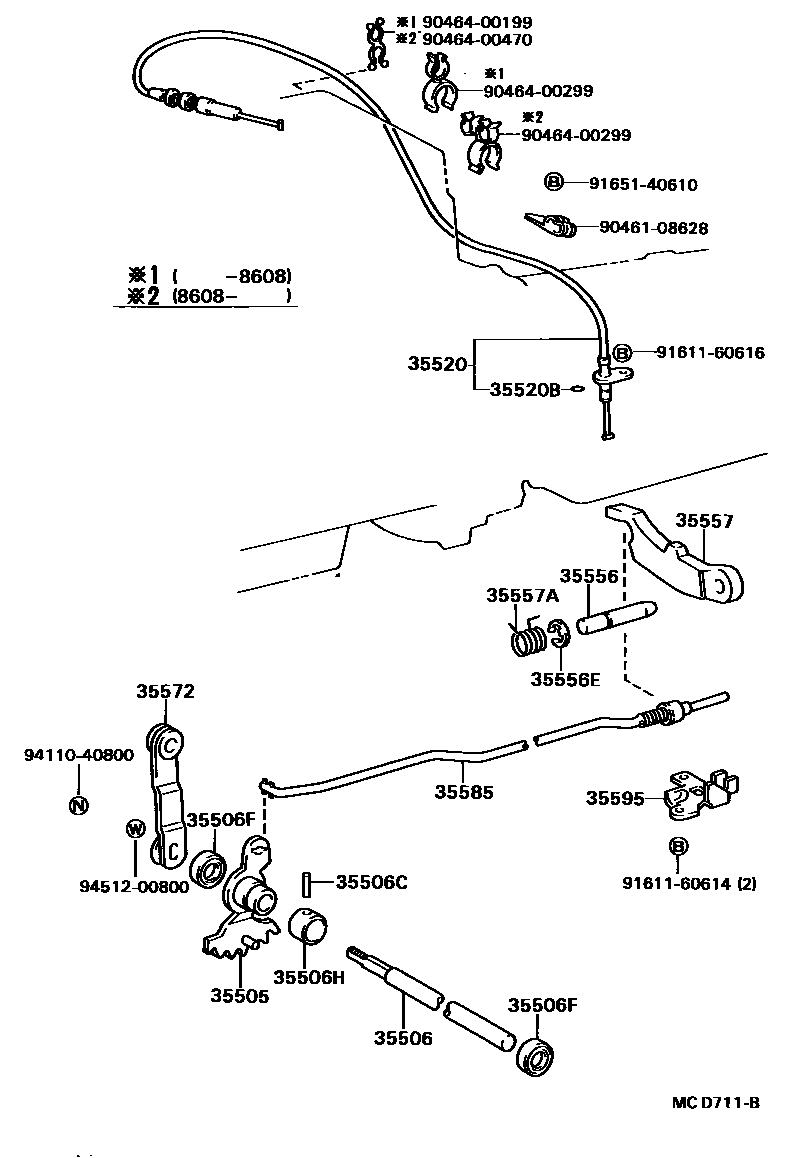

Toyota HILUX 节气阀连杆和阀杆(ATM) EPC diagram — MCD711B
节气阀连杆和阀杆(ATM) — MCD711B (198608 – 999999)

PNC and OE references

PNCPart nameOE numbers
35505Manual valve stem sub-assembly35505-22030 · 35505-22040 · 35505-30020
35506Manual valve stem shaft sub-assembly35561-30070 · 35561-40010
35506CSlotted spring pin (for manual valve stem shaft)90254-04011
35506FOil seal (for manual valve stem shaft)90311-11001 · 90311-11128 · 90311-12002
35506HSpacer (for manual valve stem shaft)90560-20003 · 90560-20006
35520Throttle valve cable assembly35520-35020 · 35520-35070
35520BO-ring (for throttle valve cable)90301-09004
35525Throttle valve cable bracket35525-35010
35556Parking lock pawl shaft35556-26010 · 35556-30020
35556EE-ring (for parking lock pawl shaft)90523-08021
35557Parking pawl35557-26010 · 35557-35030
35557ATorsion spring (for parking pawl)90508-21001 · 90508-21002 · 90508-25001
35572Transmission right control lever35572-22040 · 35572-30060
35585Parking lock lever35501-22020 · 35501-26020 · 35501-35010
35595Parking lock pawl bracket35595-35010 · 35595-40010
