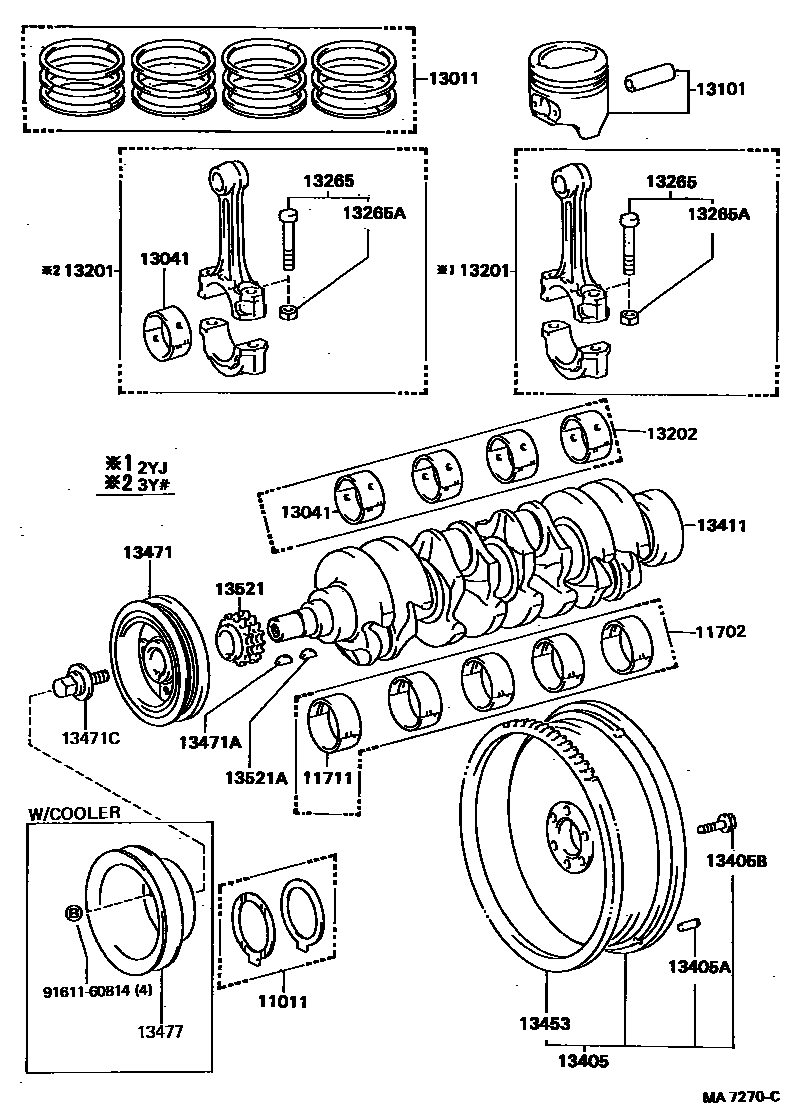

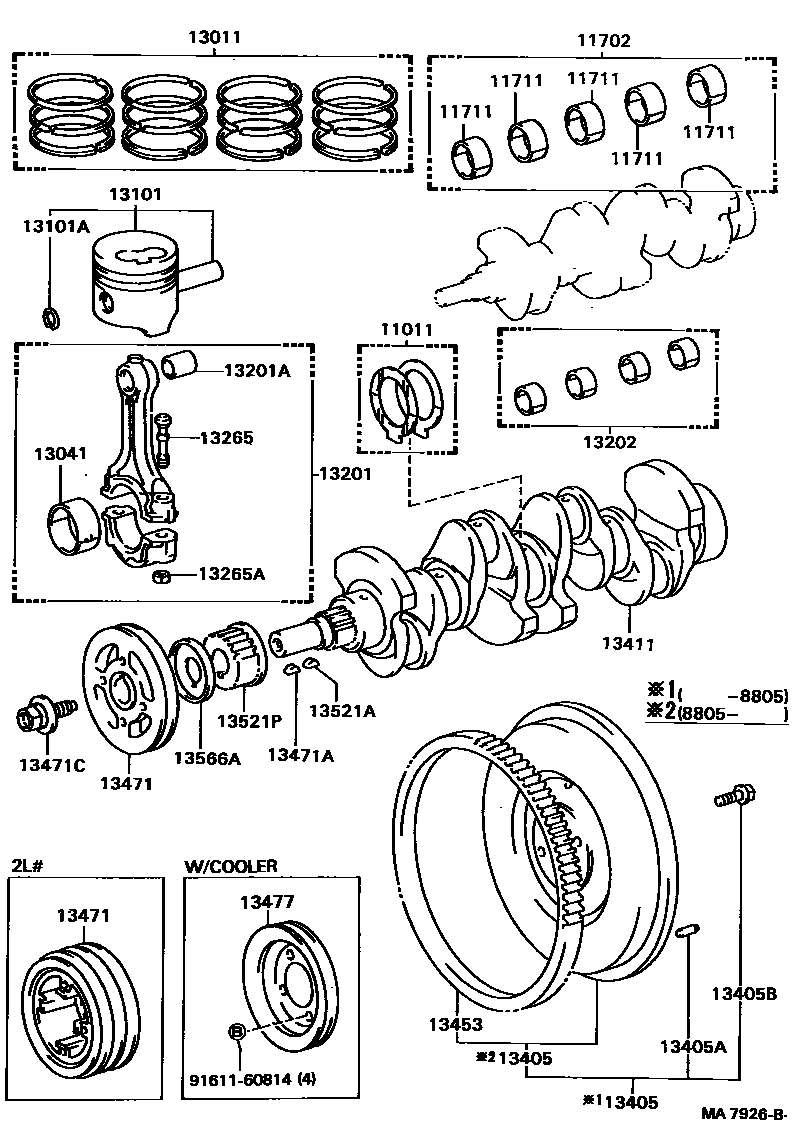

Toyota HILUX Crankshaft & Piston — Figure 1301
Toyota HILUX EPC diagram 1301, Crankshaft & Piston, with 2 images and 23 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 11011 | Crankshaft thrust washer assembly | 11011-25010 · 11011-54010 · 11011-54020 · 11012-54010 · 11012-54020 · 11013-54010 · 11013-54020 |
| 11702 | crankshaft bearing assembly | 11704-54060 · 11704-54061 · 11704-71020 · 11705-54060 · 11705-54061 |
| 13011 | Piston ring assembly | 13011-54041 · 13011-54042 · 13011-54060 · 13011-54061 · 13011-54062 · 13011-71020 · 13011-71021 · 13011-71030 · 13011-71031 · 13011-71060 · 13011-72020 · 13013-54041 · 13013-54042 · 13013-54060 · 13013-54061 · 13013-54062 · 13013-71020 · 13013-71021 · 13013-71030 · 13013-71031 · 13013-71060 · 13013-72020 · 13014-71020 · 13014-71021 · 13014-71030 · 13014-71031 · 13014-71060 · 13014-72020 · 13015-71020 · 13015-71021 · 13015-71030 · 13015-71031 · 13015-71060 · 13015-72020 |
| 13101 | Piston sub-assembly with pin | 13101-54030 · 13101-54040 · 13101-54060 · 13101-72010 · 13101-73010 · 13103-54030 · 13103-54040 · 13103-54060 · 13103-72010 · 13103-73010 · 13104-72010 · 13104-73010 · 13105-72010 · 13105-73010 |
| 13101A | Bore snap ring (for piston pin) | 90521-29003 · 90521-31001 |
| 13201 | Connecting rod sub-assembly | 13201-59016 · 13201-59017 · 13201-59026 · 13201-59027 · 13201-71011 · 13201-79045 |
| 13201A | Bushing (for connecting rod small end) | 90999-73083 · 90999-73094 · 90999-73117 · 90999-73118 |
| 13202 | Connecting rod bearing assembly | 13204-54013 · 13204-54024 · 13204-54040 · 13204-54041 · 13204-71021 · 13205-54013 · 13205-54024 · 13205-54040 · 13205-54041 |
| 13265 | Connecting rod bolts | 13265-29025 · 13265-54011 · 13265-54020 |
| 13265A | Hexagonal nut (for connecting rod bolts) | 90170-09001 · 90170-10005 · 90179-10123 |
| 13405 | Flywheel sub-assembly | 13405-54060 · 13405-59035 · 13405-59066 · 13405-79055 · 13405-79065 |
| 13405A | Direct sales (for flywheel) | 90250-08054 |
| 13405B | Flywheel fixing bolt | 90105-10042 · 90105-12011 · 90105-12109 |
| 13411 | crankshaft | 13401-54013 · 13401-54021 · 13401-54023 · 13401-54030 · 13401-54031 · 13411-72010 · 13411-73010 |
| 13453 | flywheel ring gear | 13453-20010 · 13453-54010 |
| 13471 | crankshaft pulley | 13408-54020 · 13408-71010 · 13408-73010 · 13471-54011 |
| 13471A | Crankshaft key (for crankshaft pulley assembly) | 90280-05010 · 95161-10519 · 95161-20622 |
| 13471C | Bolt (for crankshaft pulley assembly) | 90105-14013 · 90105-14069 · 90119-14005 |
| 13477 | No. 2 crankshaft pulley | 88451-20110 · 88451-35010 |
| 13521 | Crankshaft timing gear or sprocket | 13521-33010 |
| 13521A | Key (for crankshaft timing gear) | 90280-05010 · 95161-10519 · 95161-20622 |
| 13521P | crankshaft timing pulley | 13521-54020 |
| 13566A | timing belt guide | 13566-54010 · 13566-54040 |
