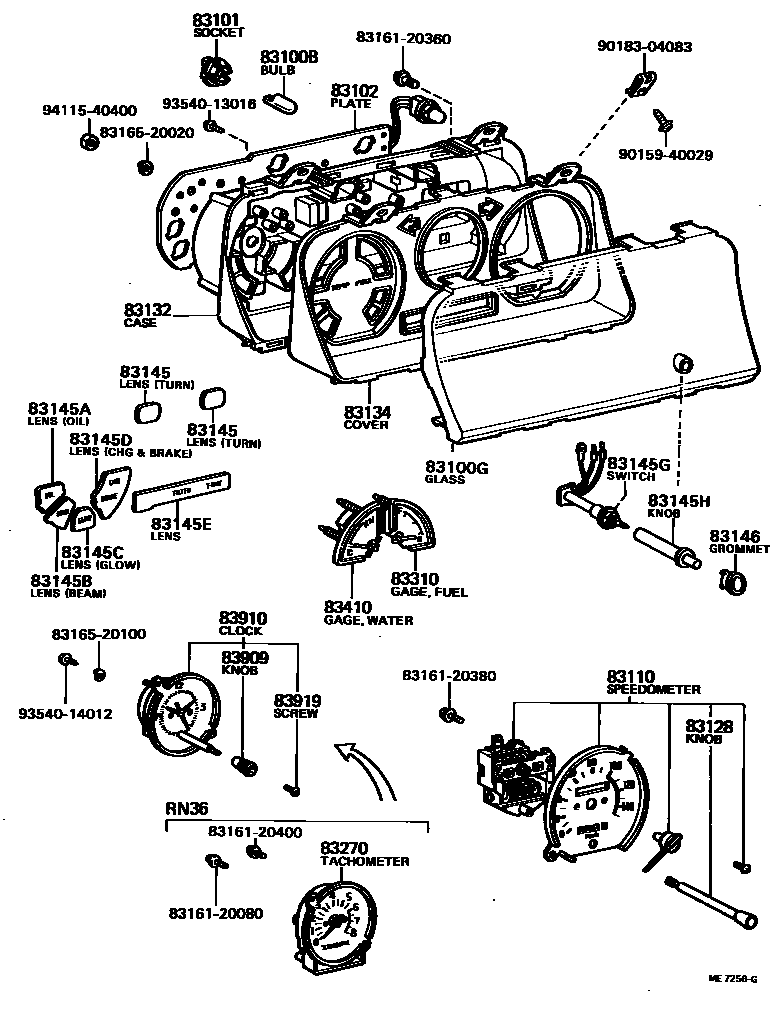

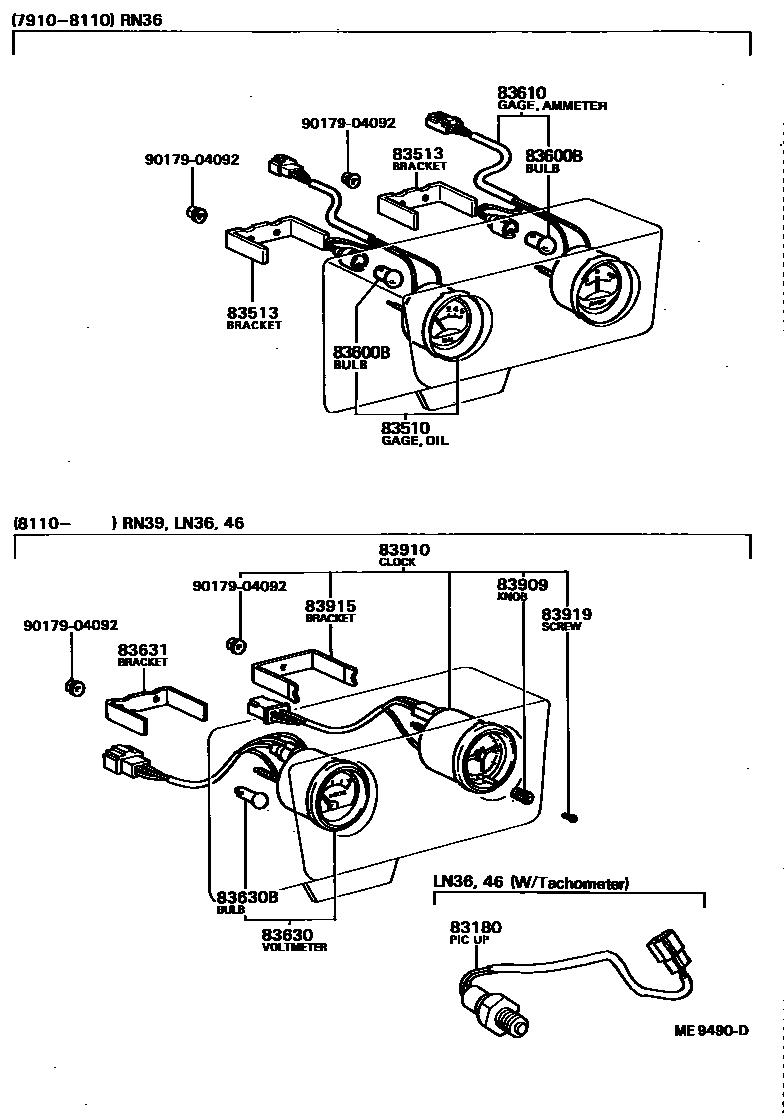

Toyota HILUX 仪表 — Figure 8301
Toyota HILUX EPC diagram 8301, 仪表, with 5 images and 34 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 90981-11018 · 99132-12034 · 99134-12030 |
| 83100G | Instrument cluster glass | 83138-89130 · 83138-89131 · 83138-89156 · 83138-89157 · 83138-89257 · 83138-89267 · 83138-89268 · 83138-89269 · 83138-89270 · 83138-95F08 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-20040 · 83101-89101 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83102-89130 · 83102-89152 · 83102-89168 · 83247-89130 · 83247-89215 · 83247-89216 · 83247-89218 · 83247-89223 |
| 83110 | Speedometer assembly | 83110-89130 · 83110-89156 · 83110-89176 · 83110-89180 · 83110-89251 · 83110-89252 · 83110-95111 |
| 83128 | trip odometer handle | 83128-89130 |
| 83132 | Instrument cluster housing | 83132-89130 · 83132-89152 · 83132-89251 · 83132-89257 |
| 83134 | Combination instrument cover No. 1 | 83134-89130 · 83134-89131 · 83134-89152 · 83134-89153 · 83134-89204 · 83134-89205 · 83134-89237 · 83134-89238 · 83134-89251 · 83134-89253 · 83134-89257 · 83134-89274 |
| 83145 | Instrument No. 1 lampshade | 83145-89114 · 83145-89245 · 83145-89246 |
| 83145A | Instrument No. 2 lampshade | 83145-89113 · 83145-89212 · 83145-89227 · 83145-95115 · 83145-95F19 |
| 83145B | Instrument No. 3 lampshade | 83145-89112 · 83145-89213 · 83145-89233 · 83145-89235 · 83145-95F13 · 83145-95F14 |
| 83145C | Instrument No. 4 lampshade | 83145-89116 · 83145-89223 · 83145-89230 · 83145-89231 |
| 83145D | Instrument No. 5 lampshade | 83145-89111 · 83145-89218 |
| 83145E | Instrument No. 6 lampshade | 83145-89115 · 83145-89118 · 83145-89217 · 83145-89222 · 83145-95111 · 83145-95120 |
| 83145G | Combined instrument switch assembly | 83125-89110 |
| 83145H | Instrument cluster button | 83145-89120 |
| 83145J | Instrument lamp holder adapter | 83145-16020 · 83145-89244 |
| 83146 | Instrument glass seal | 83145-89117 |
| 83180 | Speed detector assembly | 83180-30010 |
| 83270 | Engine tachometer assembly | 83270-89143 · 83270-89167 · 83270-89169 · 83270-89171 |
| 83310 | Fuel gauge assembly | 83243-89210 · 83243-89212 · 83310-89130 |
| 83410 | Water temperature meter assembly | 83244-89210 · 83244-89213 · 83410-89130 · 83410-89173 |
| 83510 | Oil pressure gauge assembly | 83510-95110 |
| 83513 | Oil pressure gauge bracket | 83513-95110 |
| 83600B | Ammeter and oil pressure gauge bulbs | 99132-13030 |
| 83610 | Ammeter assembly | 83610-95110 |
| 83630 | Voltmeter assembly | 83630-95111 |
| 83630B | Voltmeter light bulb | 99132-13030 |
| 83631 | Voltmeter stand | 83631-95110 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-89115 · 83710-89123 · 83710-89128 · 83710-89131 · 83710-89134 · 83710-89153 · 83710-95110 · 83710-95117 |
| 83909 | clock button | 83909-12230 · 83909-14012 · 83909-87003 |
| 83910 | clock assembly | 83910-89102 · 83910-89103 · 83910-89104 · 83910-95110 |
| 83915 | clock stand | 83915-95110 |
| 83919 | clock screw | 83919-12230 · 83919-14012 |
