Toyota HILUX 离合器和分离叉 — Figure 3101

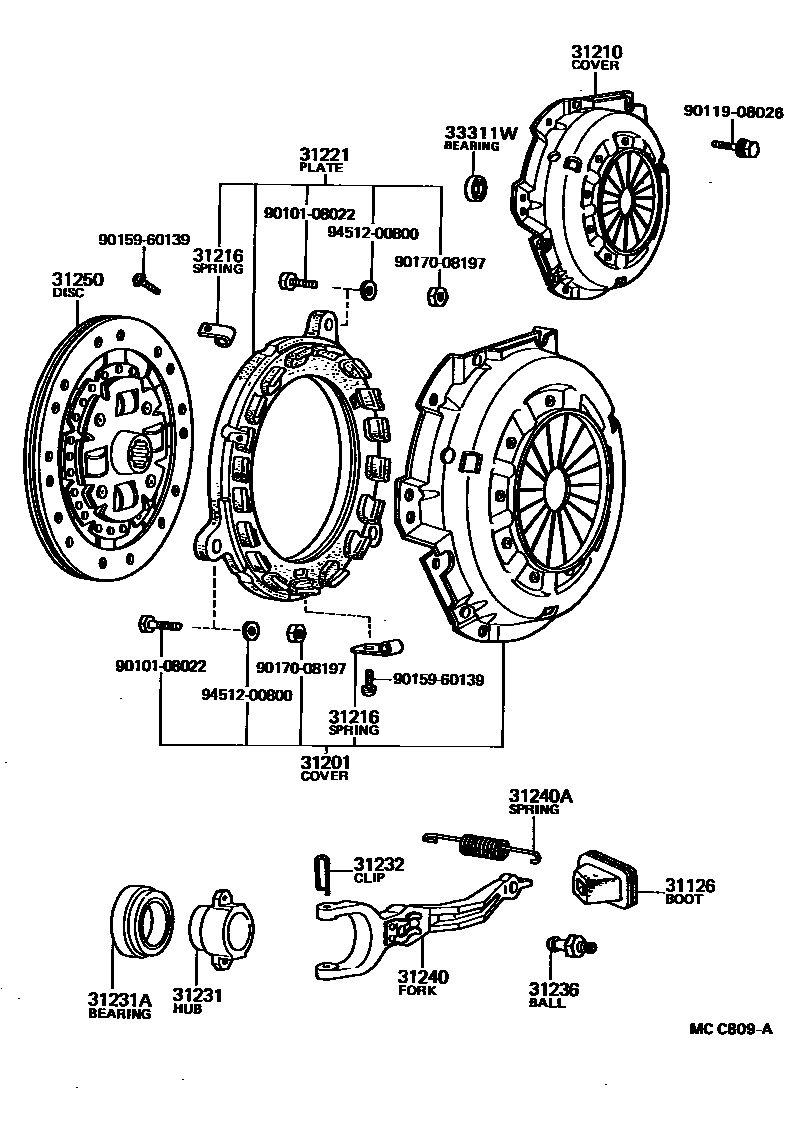

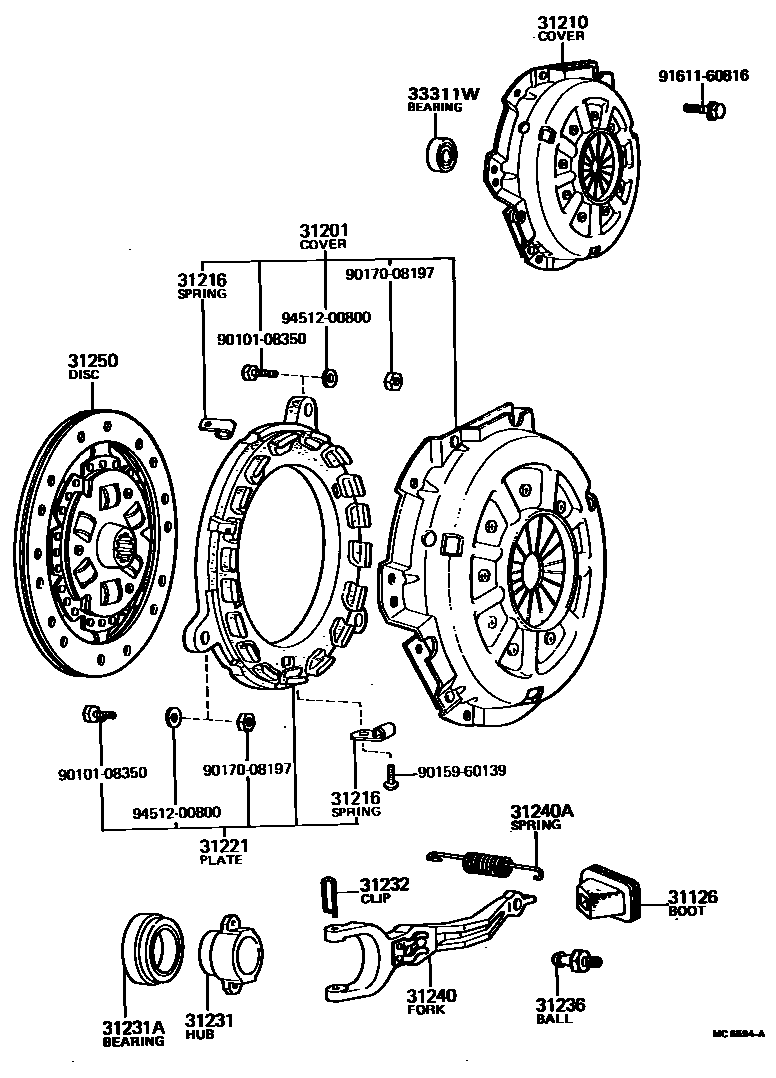

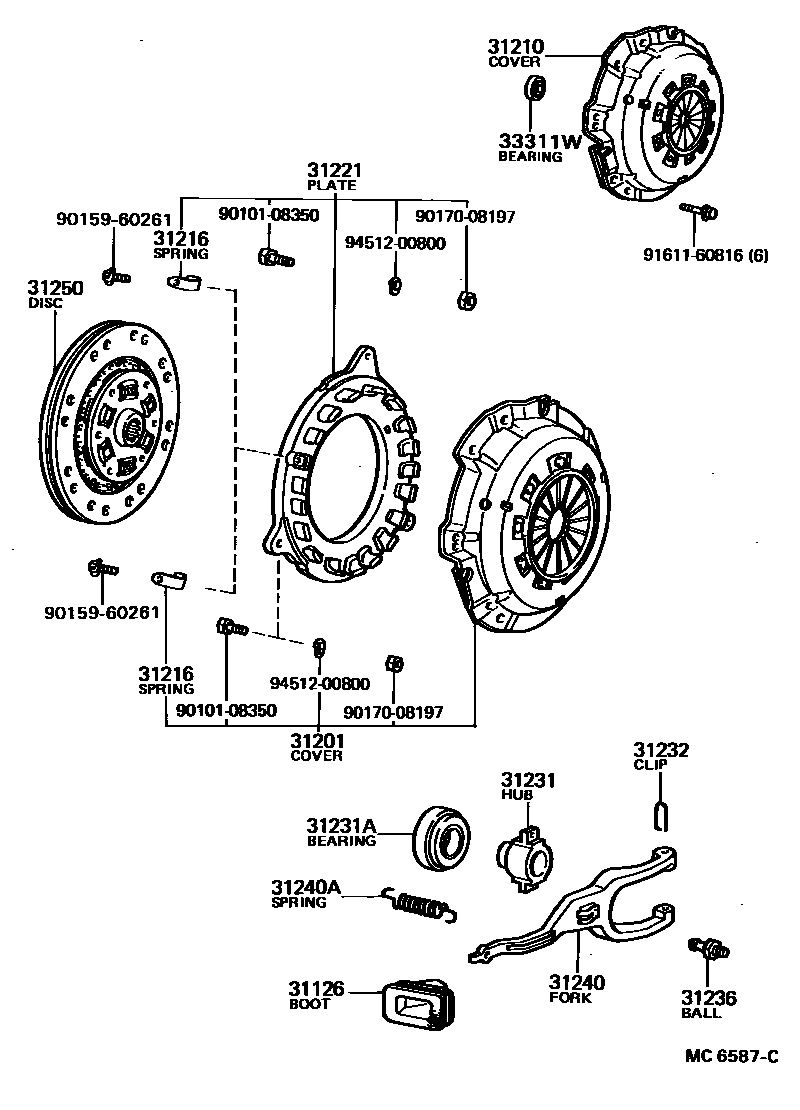

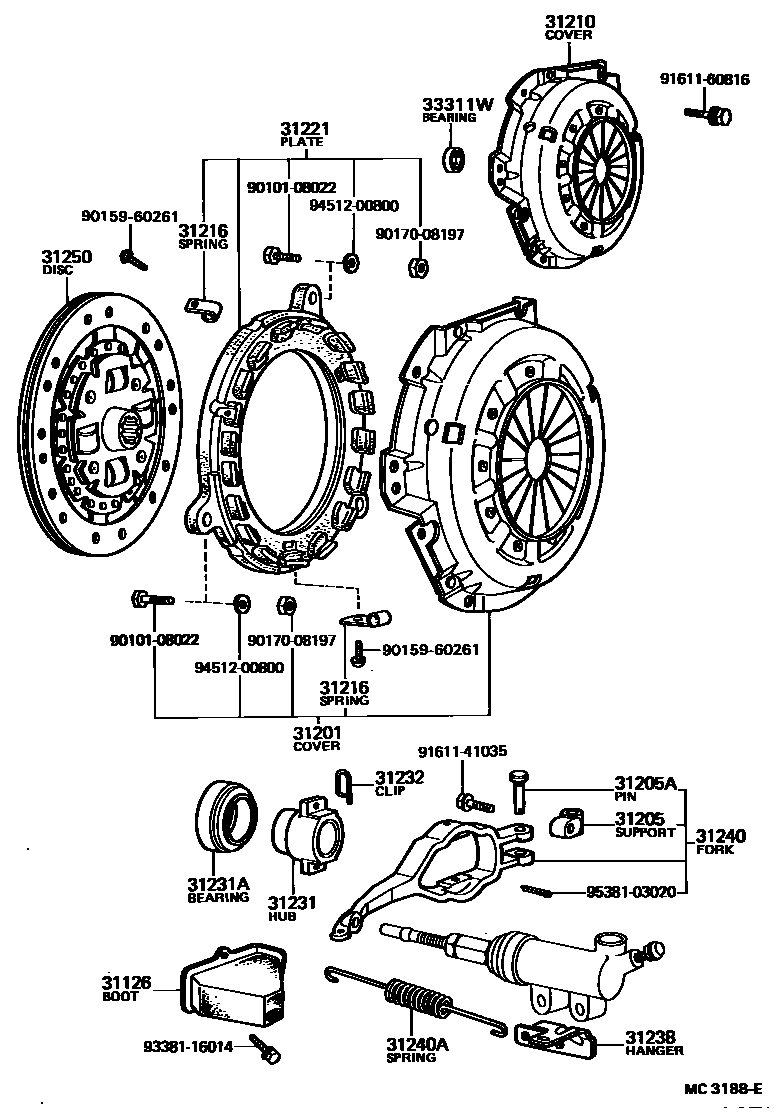

Toyota HILUX EPC diagram 3101, 离合器和分离叉, with 4 images and 16 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 31126 | Clutch release fork dust boot | 31126-20050 · 31126-20070 · 31126-25021 · 31126-26010 |
| 31201 | Clutch cover sub-assembly | 31201-19095 · 31201-29076 · 31201-29085 · 31201-39045 · 31201-39046 · 31201-39047 |
| 31205 | Separating fork bracket sub-assembly | 31205-30010 |
| 31205A | Serrated pin (for breakout fork bracket) | 90245-10072 |
| 31210 | Clutch cover assembly | 31210-14130 · 31210-20131 · 31210-26040 · 31210-30172 · 31210-35040 · 31210-35041 · 31210-35042 · 31210-36028 · 31210-36029 |
| 31216 | clutch return spring | 31216-30010 |
| 31221 | clutch pressure plate | 31221-29025 · 31221-39045 · 31221-39056 · 31221-39115 |
| 31231 | Clutch release bearing hub | 31231-20031 · 31231-20052 · 31231-20090 · 31231-26010 · 31231-30080 · 31231-35020 · 31231-35021 · 31231-35022 |
| 31231A | Ball bearing (for clutch release hub) | 90363-40003 · 90363-40010 · 90363-40019 · 90363-40022 |
| 31232 | Release bearing hub clip or spring | 31232-20010 · 31232-22010 · 31232-30010 · 31232-30020 |
| 31236 | Breakaway fork steel ball | 31236-20020 · 31236-20050 · 31236-25010 · 31236-30060 |
| 31238 | Release fork return spring hanger | 31238-26010 |
| 31240 | Clutch release fork assembly | 31204-20020 · 31204-20090 · 31204-26010 · 31204-35040 · 31240-35011 · 31240-35012 |
| 31240A | Tension spring (for clutch release fork return) | 90506-16004 · 90506-16282 |
| 31250 | Clutch disc assembly | 31250-20131 · 31250-20132 · 31250-22101 · 31250-25061 · 31250-25062 · 31250-25063 · 31250-28011 · 31250-30350 · 31250-30351 · 31250-35051 · 31250-35060 · 31250-35061 · 31250-35080 |
| 33311W | Bearings (for input shaft) | 90363-12002 · 97143-06201 |
