Toyota HILUX vacuum tube — Figure 1708

Toyota HILUX EPC diagram 1708, vacuum tube, with 6 images and 11 PNC and OE references.

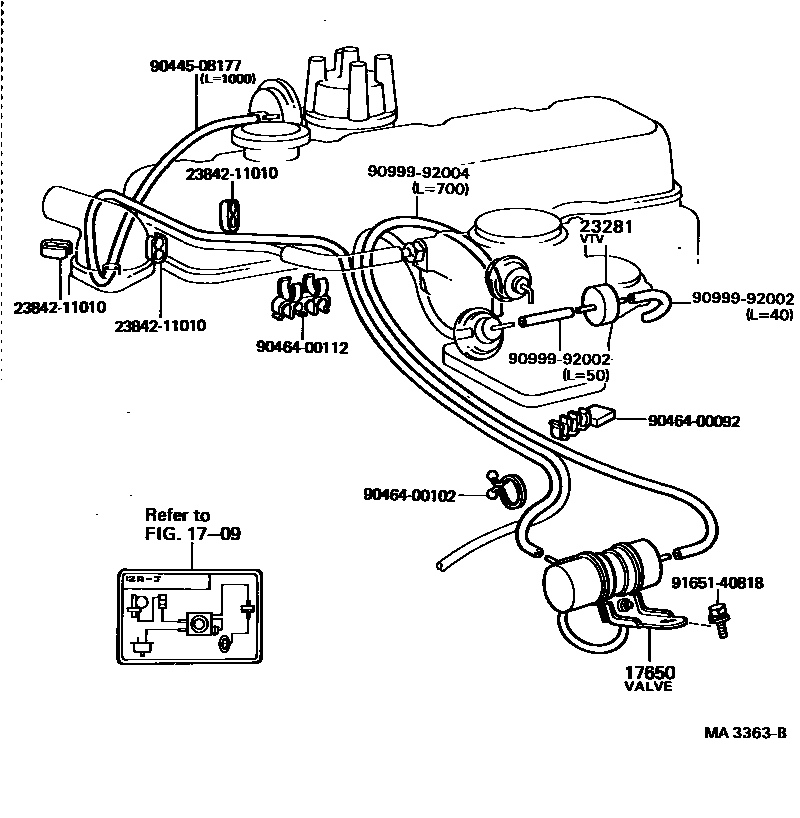

Toyota HILUX vacuum tube EPC diagram — MA3363B
vacuum tube — MA3363B (197808 – 197912)

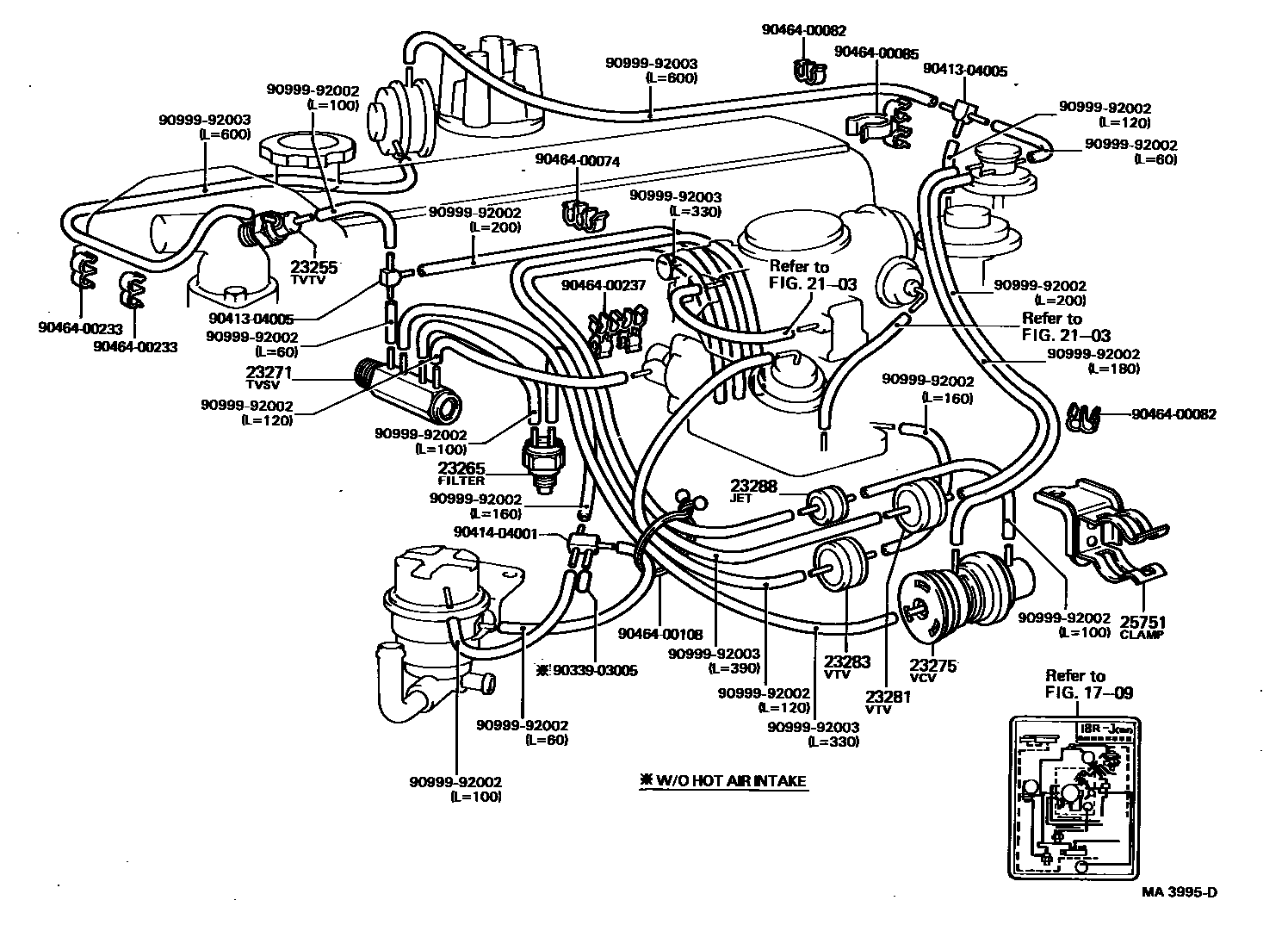

Toyota HILUX vacuum tube EPC diagram — MA3995D
vacuum tube — MA3995D (197910 – 198110)

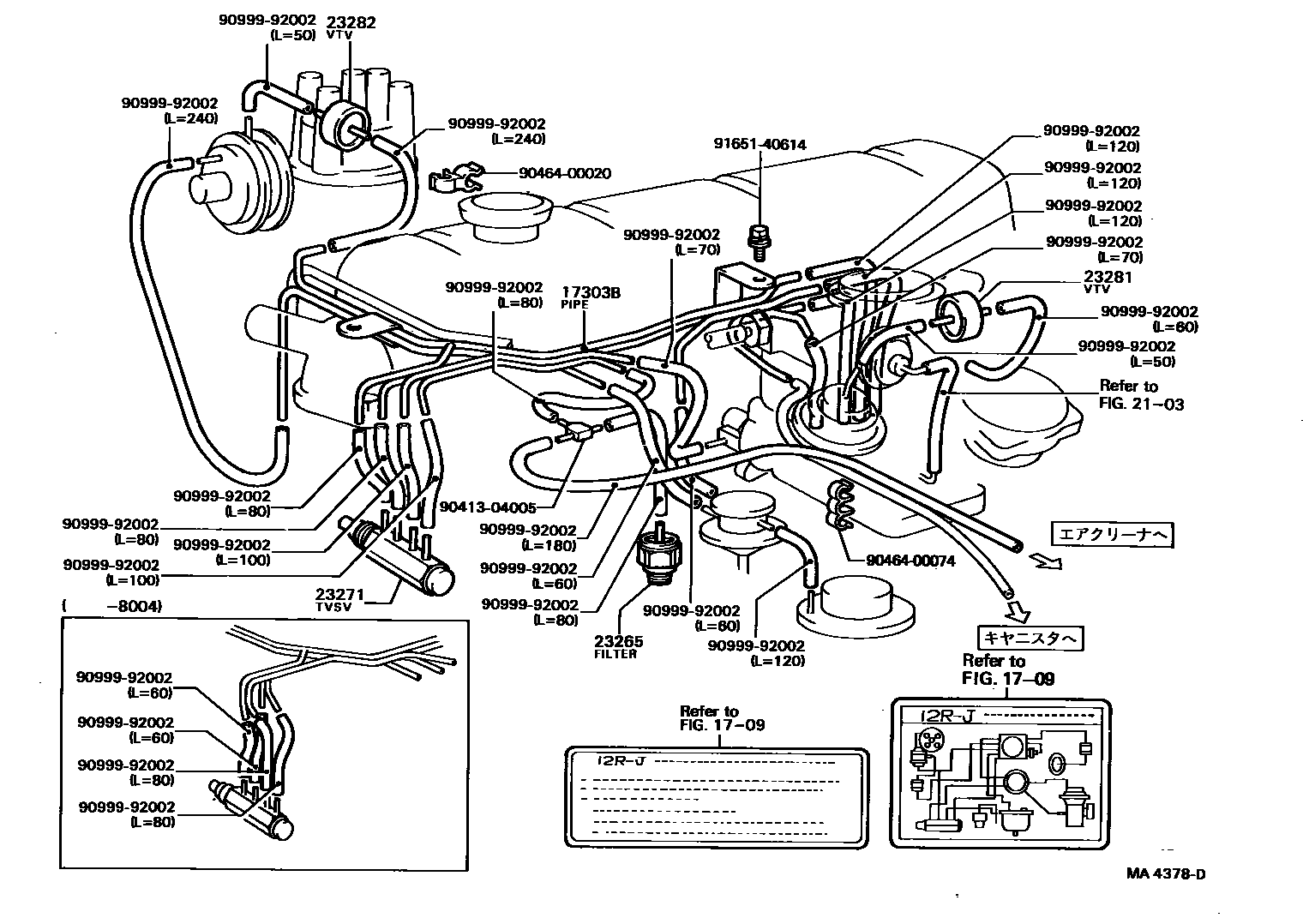

Toyota HILUX vacuum tube EPC diagram — MA4378D
vacuum tube — MA4378D (197912 – 198110)

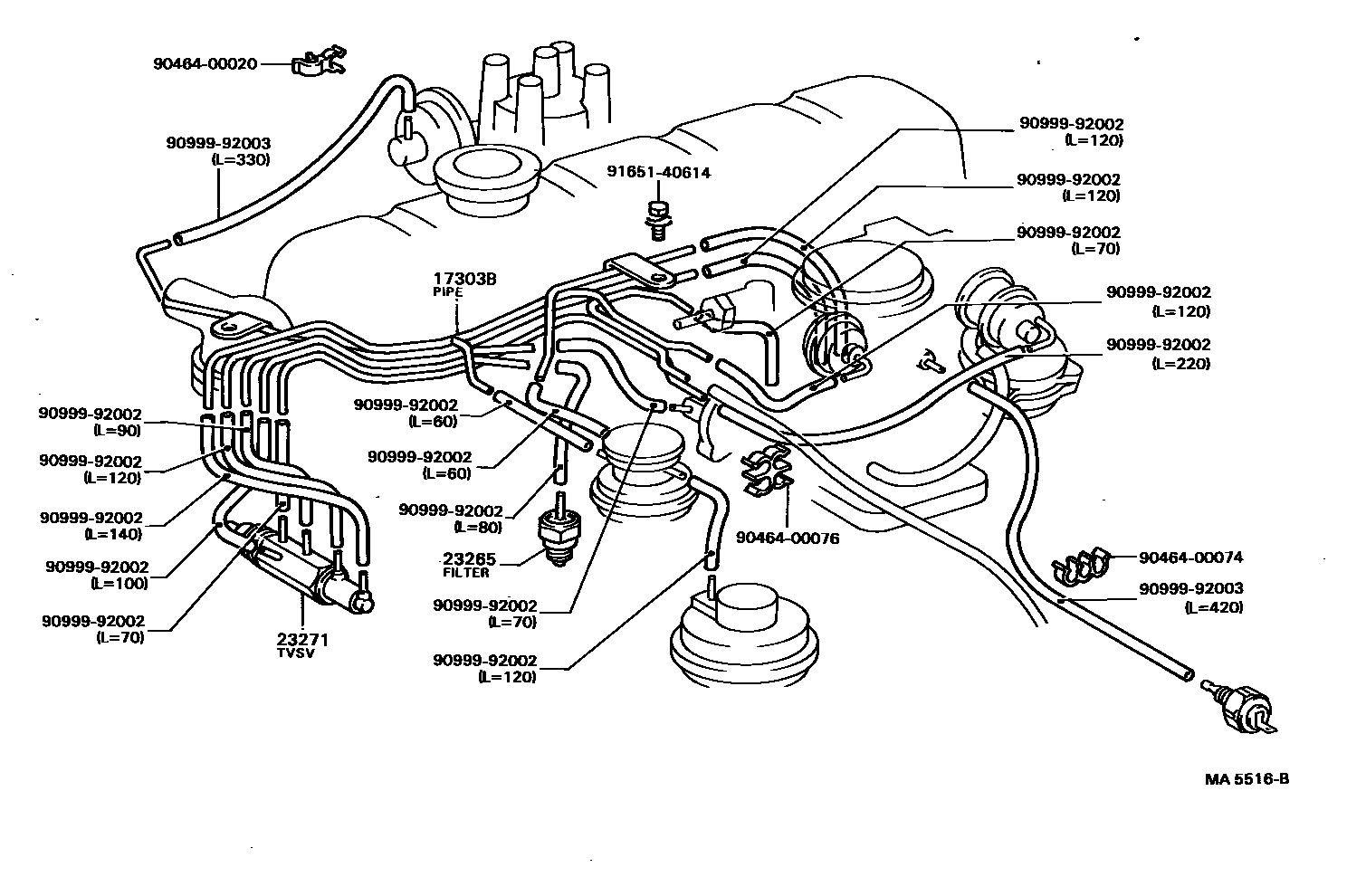

Toyota HILUX vacuum tube EPC diagram — MA5516B
vacuum tube — MA5516B (198110 – 999999)

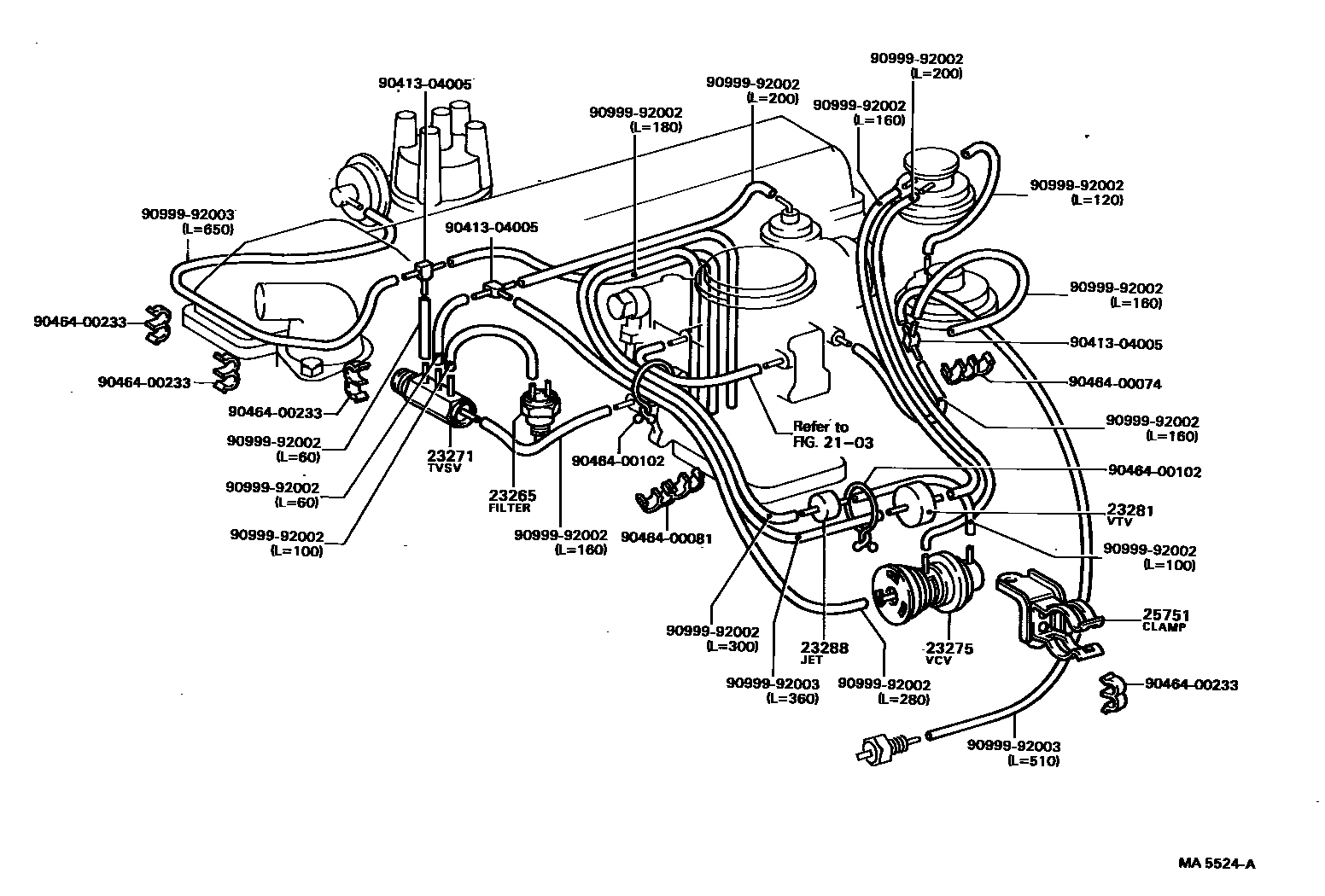

Toyota HILUX vacuum tube EPC diagram — MA5524A
vacuum tube — MA5524A (198110 – 198310)

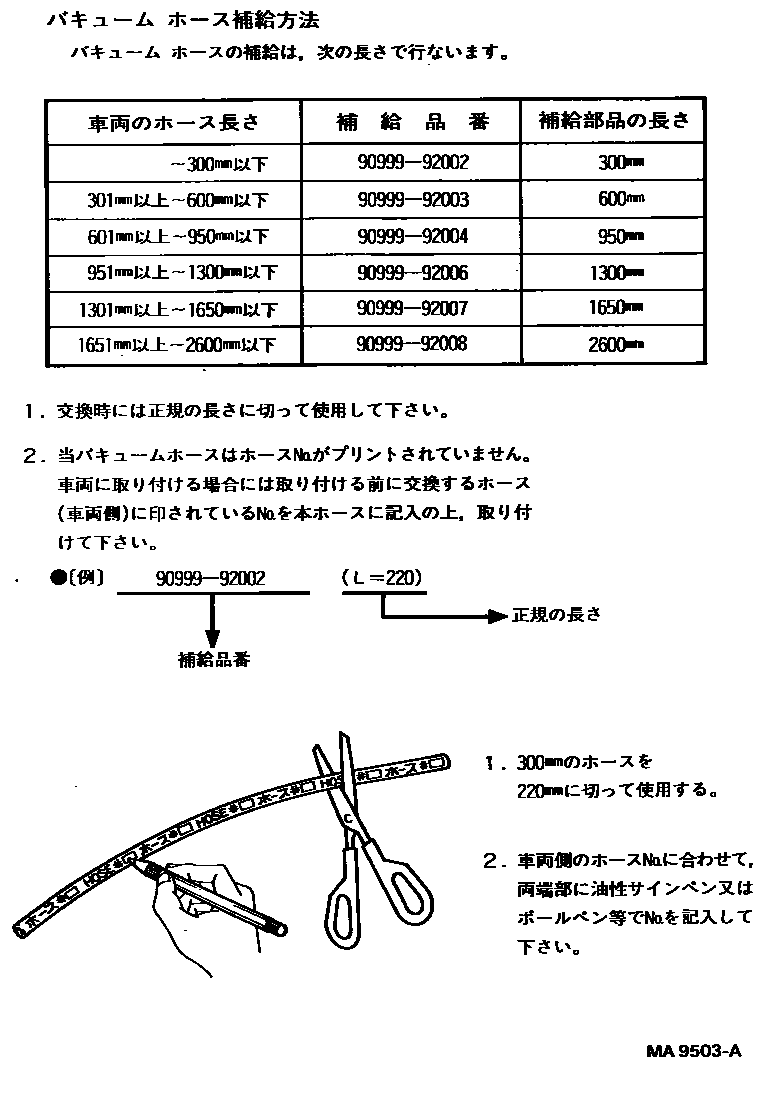

Toyota HILUX vacuum tube EPC diagram — MA9503A
vacuum tube — MA9503A (197808 – 999999)

PNC and OE references

PNCPart nameOE numbers
17303BNo. 1 air pipe sub-assembly17303-31010 · 17303-31011 · 17303-31020
17650Vacuum switch valve assembly17650-44020
23255Thermostatic Vacuum Transfer Valve No. 190925-01069
23265No. 1 gas filter90917-11022 · 90917-11023
23271No. 1 thermostatic vacuum switching valve90925-02059 · 90925-02064 · 90925-02071 · 90925-02074
23275Vacuum control valve No. 190925-03090
23281Vacuum Transfer Valve No. 190925-01014 · 90925-01042
23282Vacuum Transfer Valve No. 290925-01053
23283Vacuum Transfer Valve No. 390925-01053
23288Nozzle No. 190925-04006
25751No. 1 vacuum control valve clamp25751-34040
