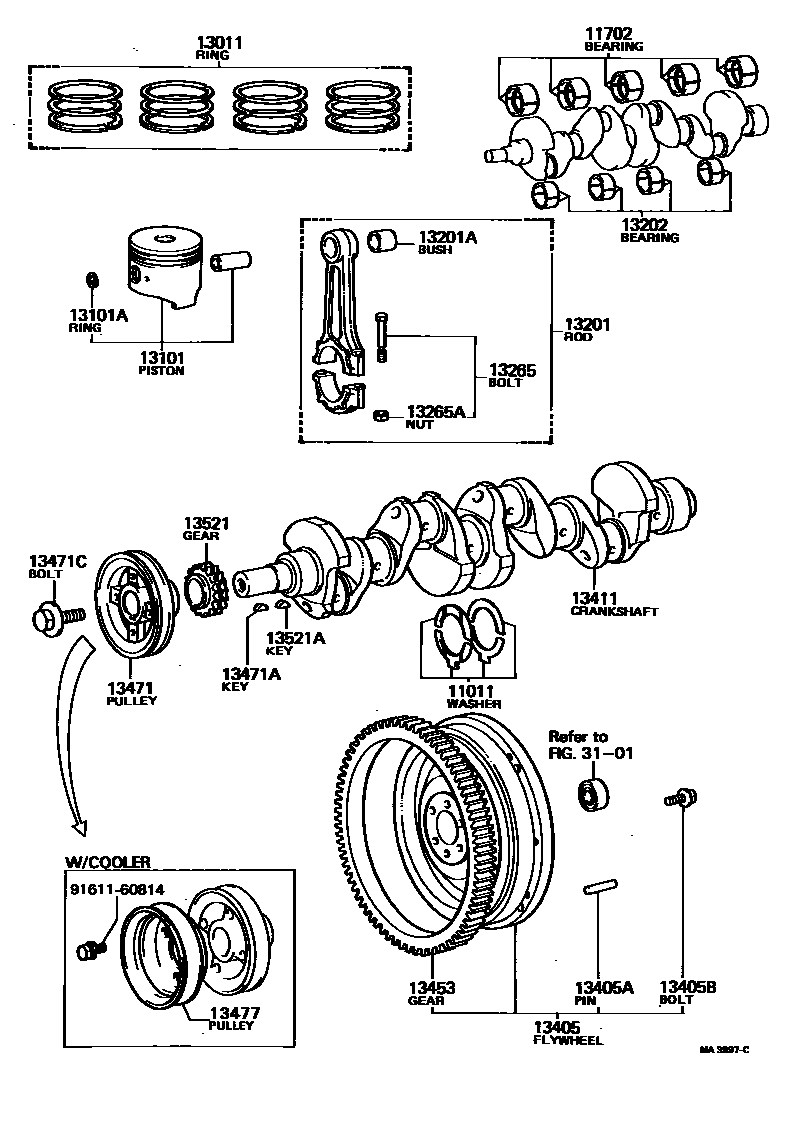

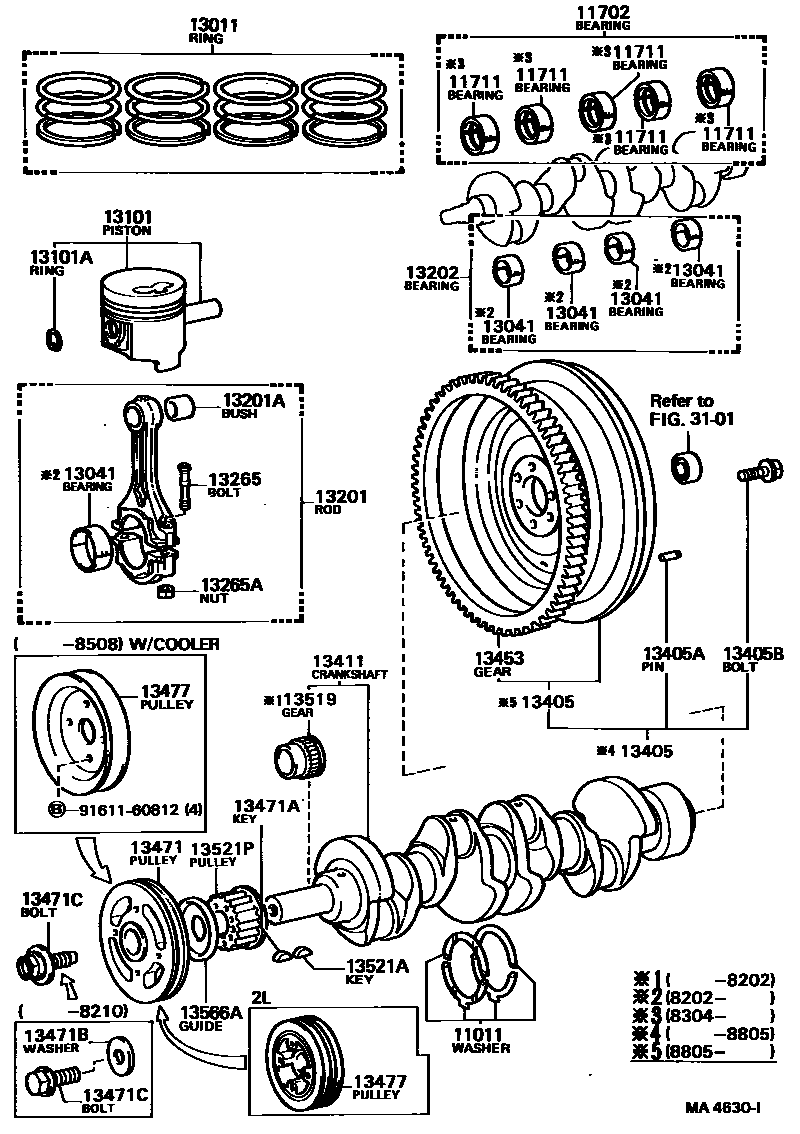

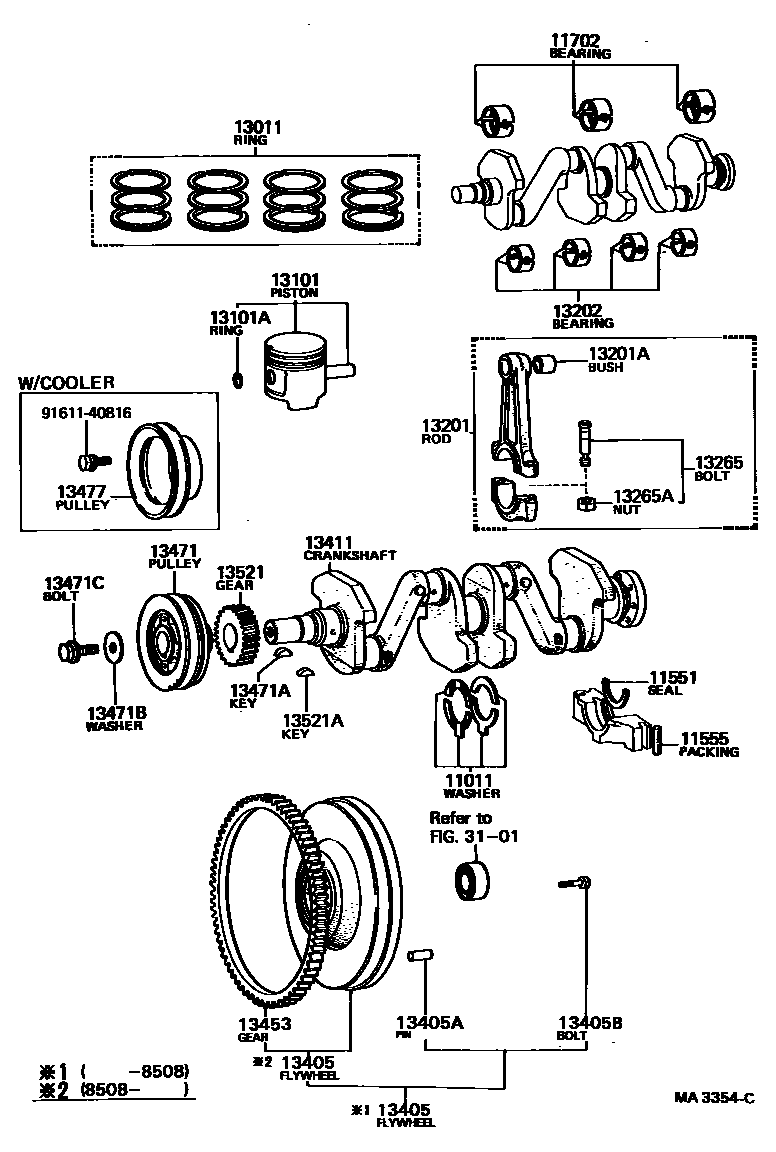

Toyota HILUX Crankshaft & Piston — Figure 1301
Toyota HILUX EPC diagram 1301, Crankshaft & Piston, with 3 images and 27 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 11011 | Crankshaft thrust washer assembly | 11011-31030 · 11011-38010 · 11011-54010 · 11011-54020 · 11012-31020 · 11012-38010 · 11012-54010 · 11012-54020 · 11013-31020 · 11013-38010 · 11013-54010 · 11013-54020 |
| 11551 | Crankshaft rear oil seal | 11551-31010 |
| 11555 | No. 1 bearing cap side seal | 11555-23010 |
| 11702 | crankshaft bearing assembly | 11702-31020 · 11702-33012 · 11702-54010 · 11703-31020 · 11703-54010 · 11704-31020 · 11704-33012 · 11704-54010 · 11704-54060 · 11704-54061 · 11705-31020 · 11705-33012 · 11705-54010 · 11705-54060 · 11705-54061 |
| 13011 | Piston ring assembly | 13011-31061 · 13011-34030 · 13011-38020 · 13011-54020 · 13011-54040 · 13011-54041 · 13011-54042 · 13011-54060 · 13011-54061 · 13011-54062 · 13013-31061 · 13013-34030 · 13013-38010 · 13013-54020 · 13013-54040 · 13013-54041 · 13013-54042 · 13013-54060 · 13013-54061 · 13013-54062 · 13014-31061 · 13015-31061 · 13015-34030 · 13015-38010 |
| 13101 | Piston sub-assembly with pin | 13101-31021 · 13101-34030 · 13101-34040 · 13101-54010 · 13101-54020 · 13101-54021 · 13101-54040 · 13101-54060 · 13103-31021 · 13103-34030 · 13103-34040 · 13103-54010 · 13103-54020 · 13103-54021 · 13103-54040 · 13103-54060 · 13104-31021 · 13105-31021 · 13105-34030 · 13105-34040 |
| 13101A | Bore snap ring (for piston pin) | 90521-23051 · 90521-25105 · 90521-29003 |
| 13201 | Connecting rod sub-assembly | 13201-31010 · 13201-34012 · 13201-54010 · 13201-59015 · 13201-59016 · 13201-59017 |
| 13201A | Bushing (for connecting rod small end) | 90999-73027 · 90999-73072 · 90999-73083 · 90999-73117 |
| 13202 | Connecting rod bearing assembly | 13202-31020 · 13202-33011 · 13202-54010 · 13202-54011 · 13203-31020 · 13203-54010 · 13203-54011 · 13204-31020 · 13204-33011 · 13204-54010 · 13204-54011 · 13204-54012 · 13204-54013 · 13204-54024 · 13205-31020 · 13205-33011 · 13205-54010 · 13205-54011 · 13205-54012 · 13205-54013 · 13205-54024 |
| 13265 | Connecting rod bolts | 13265-39015 · 13265-39025 · 13265-54011 · 13265-54020 · 13265-59025 |
| 13265A | Hexagonal nut (for connecting rod bolts) | 90170-09195 · 90170-10005 · 90170-10198 · 90179-10123 |
| 13405 | Flywheel sub-assembly | 13405-31052 · 13405-39037 · 13405-39066 · 13405-54011 · 13405-59035 |
| 13405A | Direct sales (for flywheel) | 90250-08054 |
| 13405B | Flywheel fixing bolt | 90105-10042 · 90105-12011 · 90105-12109 · 90913-01012 |
| 13411 | crankshaft | 13401-54010 · 13401-54011 · 13401-54012 · 13401-54013 · 13401-54030 · 13401-54031 · 13411-31902 · 13411-34905 · 13411-34906 |
| 13453 | flywheel ring gear | 13453-20010 · 13453-30010 · 13453-54010 |
| 13471 | crankshaft pulley | 13407-31025 · 13408-54011 · 13471-34013 · 13471-54011 |
| 13471A | Crankshaft key (for crankshaft pulley assembly) | 90280-05010 · 95161-10519 · 95161-20622 |
| 13471B | Flat Washer (for crankshaft pulley assembly) | 90201-14007 · 90209-13003 |
| 13471C | Bolt (for crankshaft pulley assembly) | 90105-12050 · 90105-14003 · 90119-14005 · 91511-61435 |
| 13477 | No. 2 crankshaft pulley | 13477-31010 · 88451-20060 · 88451-25010 |
| 13519 | Oil pump driving gear | 13519-54011 |
| 13521 | Crankshaft timing gear or sprocket | 13521-31011 · 13521-31020 · 13521-33010 |
| 13521A | Key (for crankshaft timing gear) | 90280-05010 · 95161-10519 · 95161-20622 |
| 13521P | crankshaft timing pulley | 13521-54010 · 13521-54020 |
| 13566A | timing belt guide | 13566-54010 · 13566-54040 |
