Toyota HILUX 天窗板和背板 — Figure 6153

Toyota HILUX EPC diagram 6153, 天窗板和背板, with 3 images and 10 PNC and OE references.

Toyota HILUX 天窗板和背板 EPC diagram — 617938A
天窗板和背板 — 617938A (202312 – 999999)

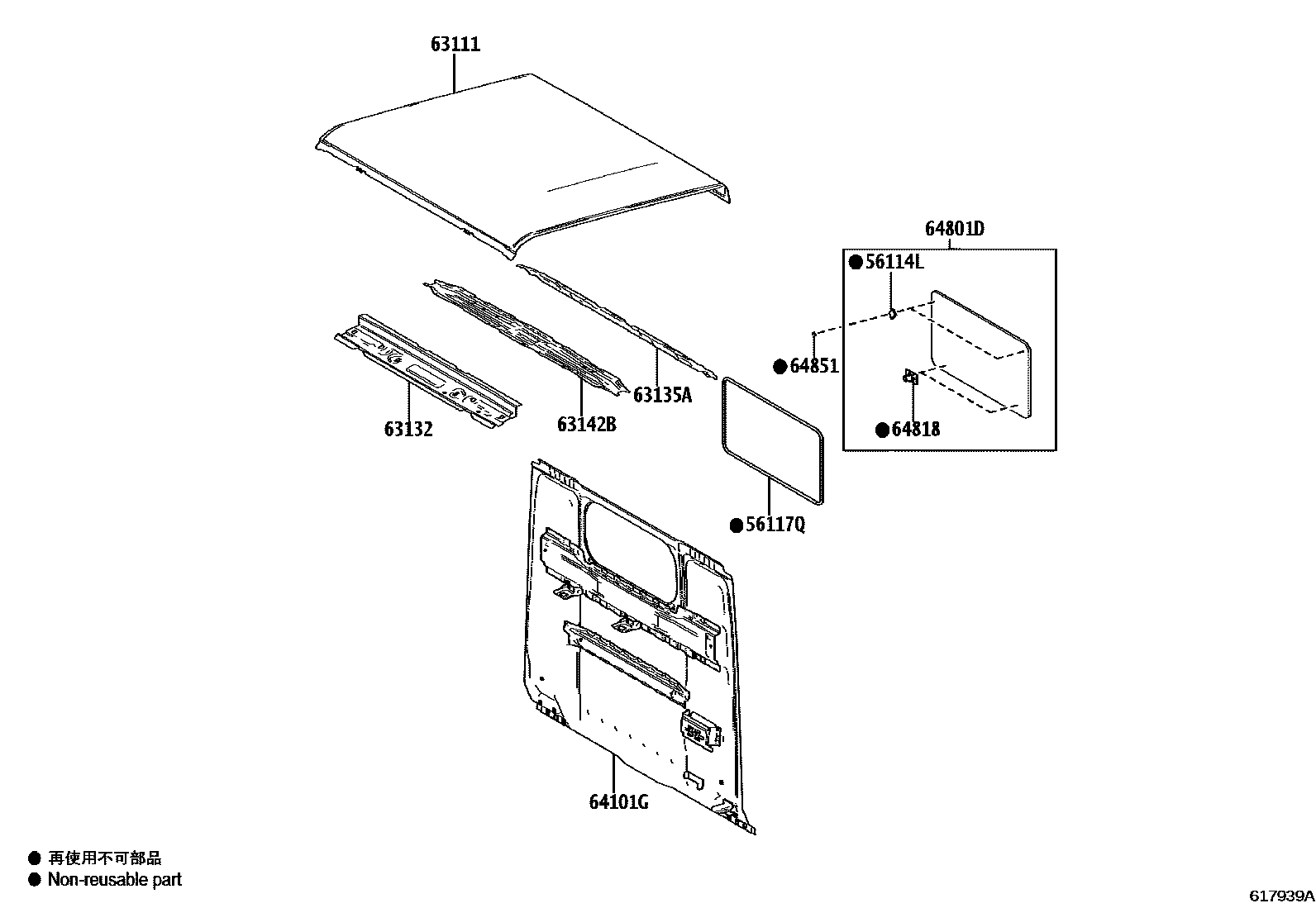

Toyota HILUX 天窗板和背板 EPC diagram — 617939A
天窗板和背板 — 617939A (202312 – 999999)
Toyota HILUX 天窗板和背板 EPC diagram — 61793AA
天窗板和背板 — 61793AA (202312 – 999999)

PNC and OE references

PNCPart nameOE numbers
56114LDISPOSITIF RETENUE GLACE PARE-BRISE56114-KK010
56117QJOINT, ADHESIF GLACE FENETRE56117-KK110
63111roof panel63111-KK140
63132Windshield inner roof panel63132-KK050
63135AOpening frame under rear door63135-KK070
63142BRear roof panel reinforcement63142-KK040
64101GBackplane sub-assembly64101-KK150 · 64101-KK160 · 64101-KK170
64801DSOUS-ENS VITRE, VITRE ARRIERE64801-0K220 · 64801-0K230
64818Back window glass spacer64818-KK020
64851Rear window sliding glass stop64851-KK010
