Toyota HILUX 发动机盖和前翼子板 — Figure 5353

Toyota HILUX EPC diagram 5353, 发动机盖和前翼子板, with 2 images and 12 PNC and OE references.

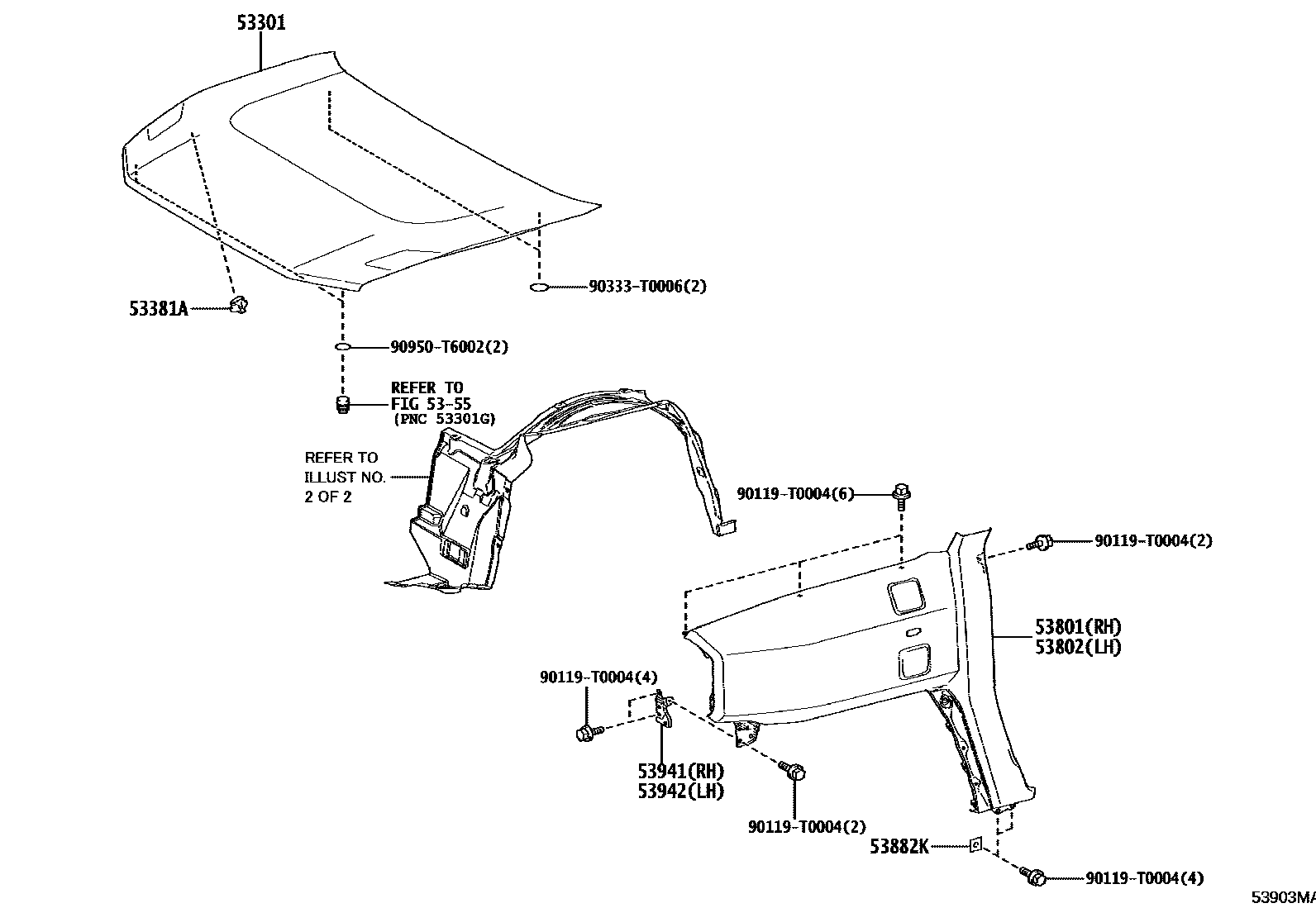

Toyota HILUX 发动机盖和前翼子板 EPC diagram — 53903MA
发动机盖和前翼子板 — 53903MA (202312 – 999999)

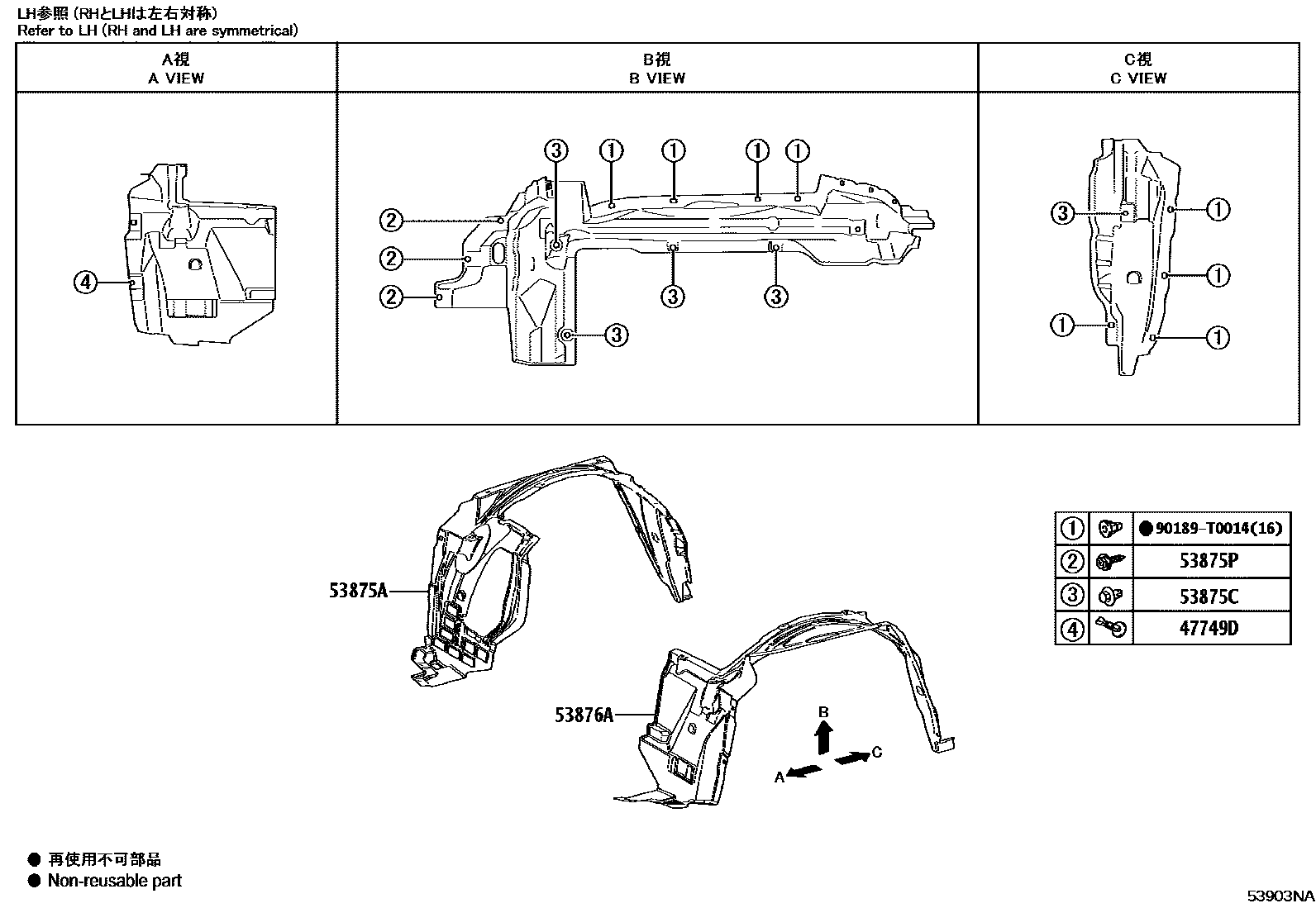

Toyota HILUX 发动机盖和前翼子板 EPC diagram — 53903NA
发动机盖和前翼子板 — 53903NA (202312 – 999999)

PNC and OE references

PNCPart nameOE numbers
47749Dpin fixing clip47749-50090
53301Engine cover sub-assembly53301-KK060
53381AClip (for engine cover to radiator bracket seal)53326-0D010
53801Right front fender sub-assembly53801-KK030 · 53801-KK040
53802Left front fender sub-assembly53802-KK040
53875ARight front fender lining53875-KK010
53875CFront fender lining clip90467-07215 · 90467-T0050
53875PScrew No. 190159-60217
53876ALeft front fender lining53876-KK010
53882Kfront fender seal53882-33060
53941Right No. 1 front end plate extension53941-KK080
53942No. 1 left front end plate extension53942-KK090
