Toyota HILUX Exhaust Pipe — Figure 1702

Toyota HILUX EPC diagram 1702, Exhaust Pipe, with 2 images and 6 PNC and OE references.

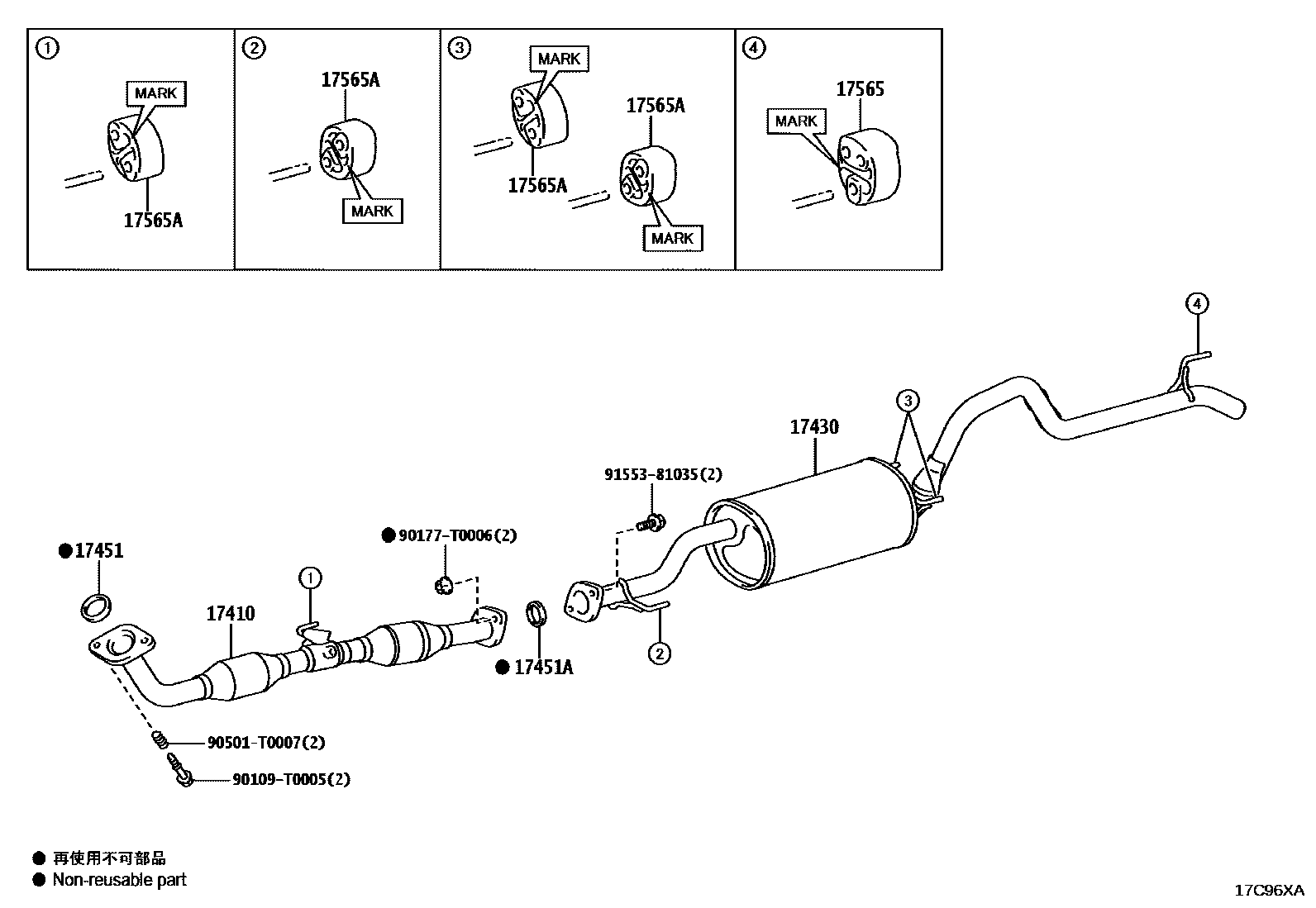

Toyota HILUX Exhaust Pipe EPC diagram — 17C96XA
Exhaust Pipe — 17C96XA (202312 – 999999)

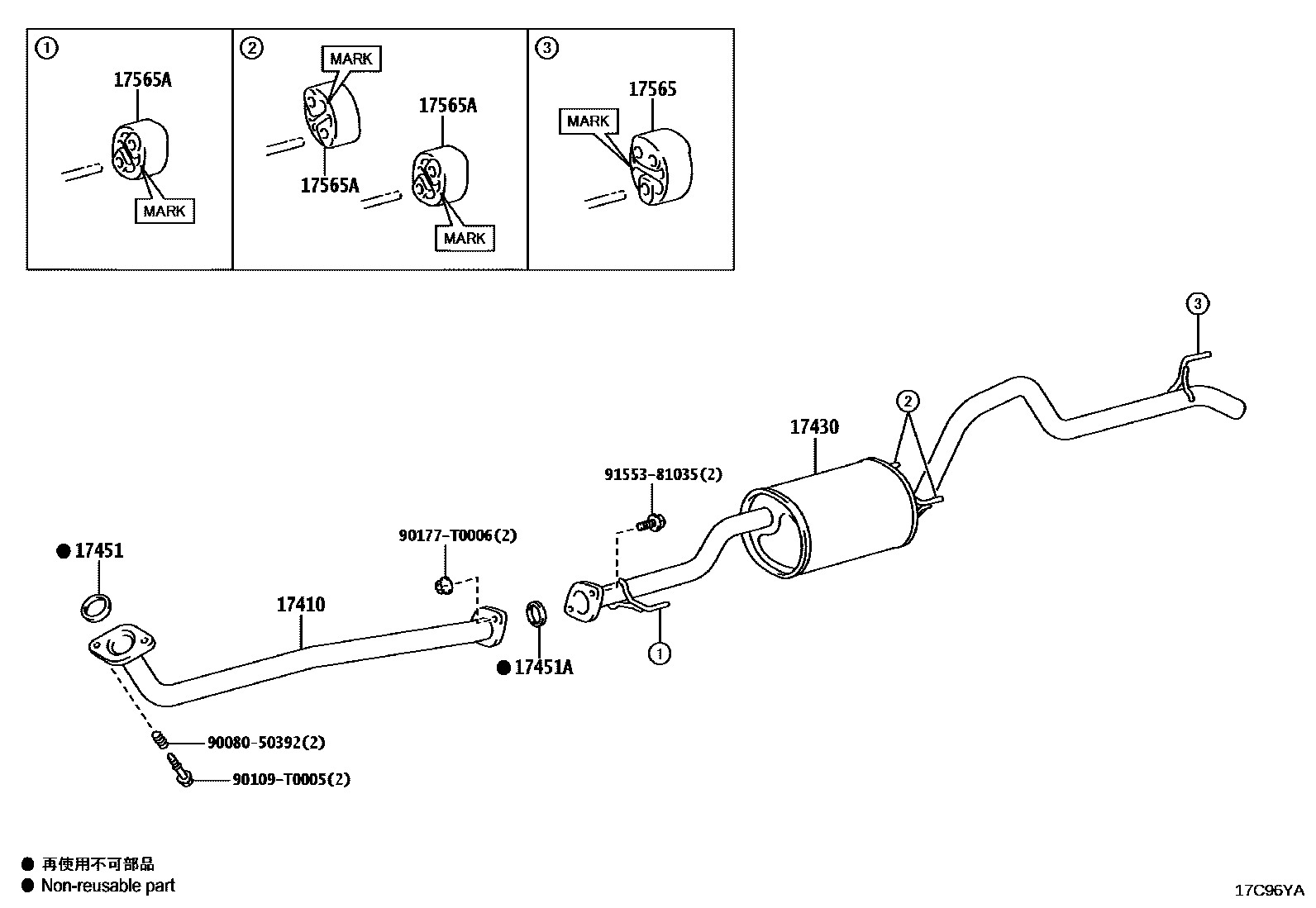

Toyota HILUX Exhaust Pipe EPC diagram — 17C96YA
Exhaust Pipe — 17C96YA (202312 – 999999)

PNC and OE references

PNCPart nameOE numbers
17410Front exhaust pipe assembly17401-0C521 · 17401-0C591 · 17401-0C622 · 17401-0L180 · 17401-0L190 · 17410-0E210
17430Exhaust tailpipe assembly17430-0C190 · 17430-0C191 · 17430-0E080 · 17430-0E180 · 17430-0L060 · 17430-0L070 · 17430-0L120 · 17430-0L121
17451Exhaust pipe gasket17451-0L050
17451ANo. 2 exhaust pipe gasket90917-T6002
17565No. 5 exhaust pipe lifting lug17565-0L100
17565ANo. 4 exhaust pipe lifting lug17565-0P240
