Toyota HILUX Oil Filter — Figure 1502

Toyota HILUX EPC diagram 1502, Oil Filter, with 3 images and 11 PNC and OE references.

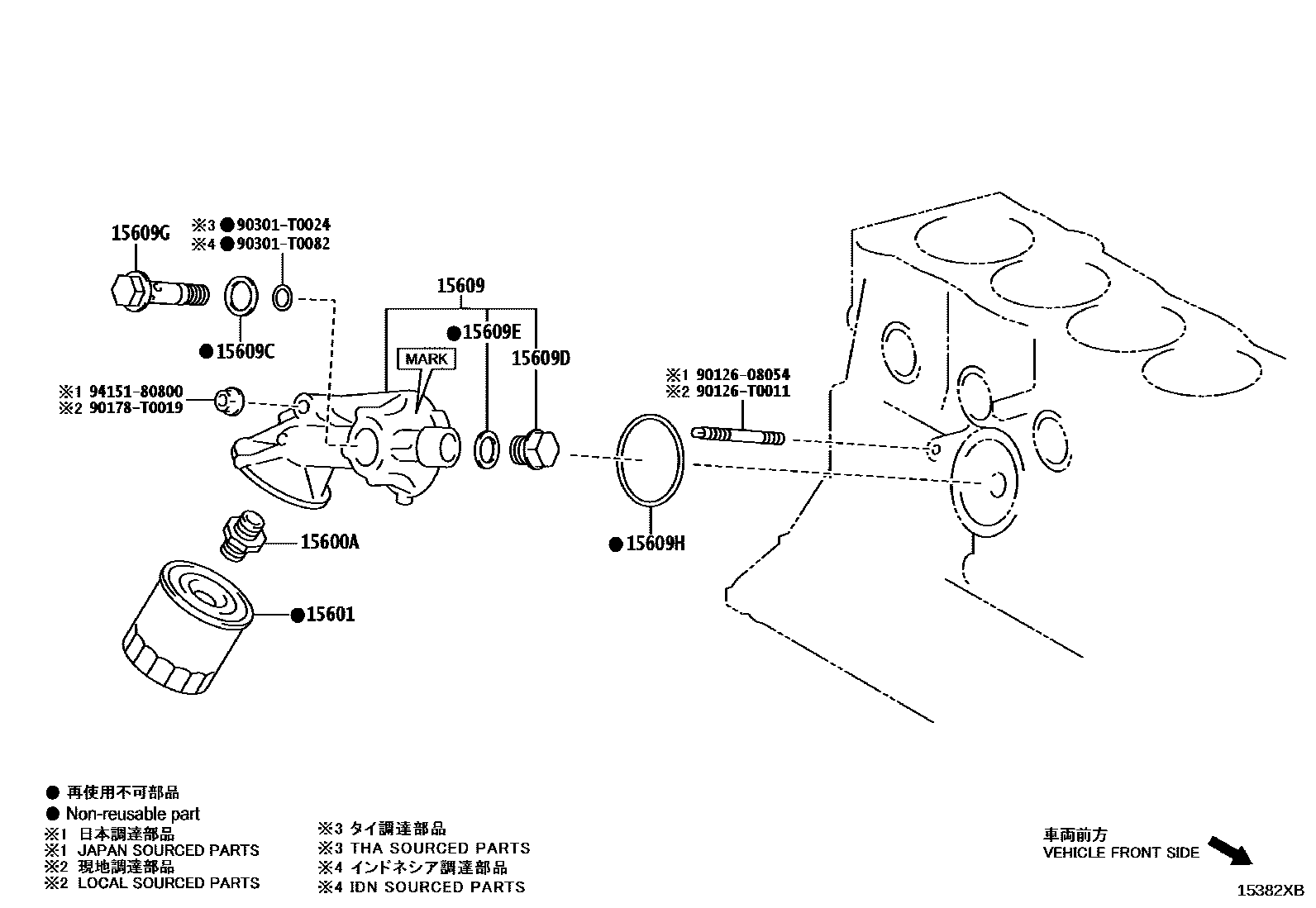

Toyota HILUX Oil Filter EPC diagram — 15382XB
Oil Filter — 15382XB (202312 – 999999)

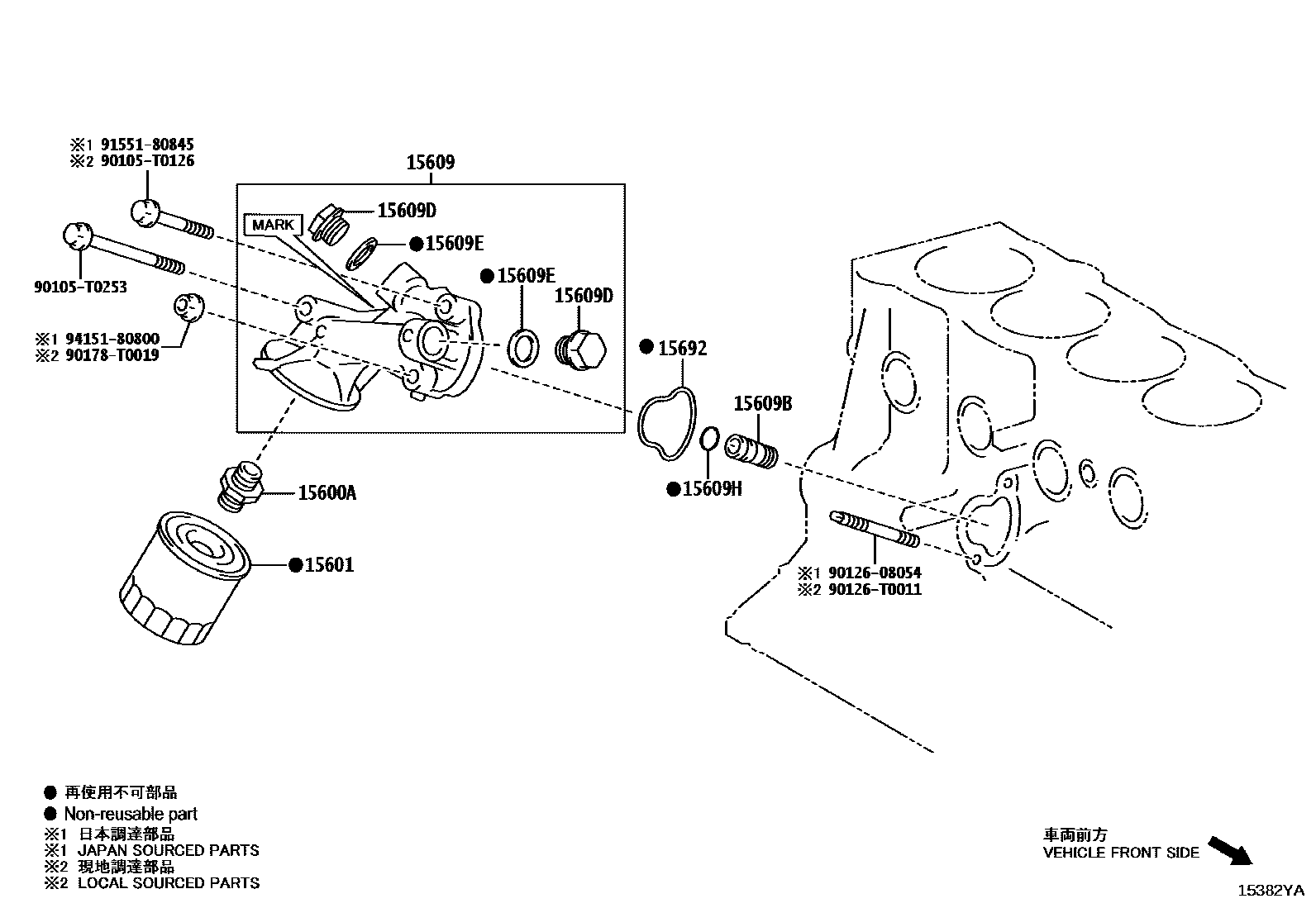

Toyota HILUX Oil Filter EPC diagram — 15382YA
Oil Filter — 15382YA (202312 – 999999)

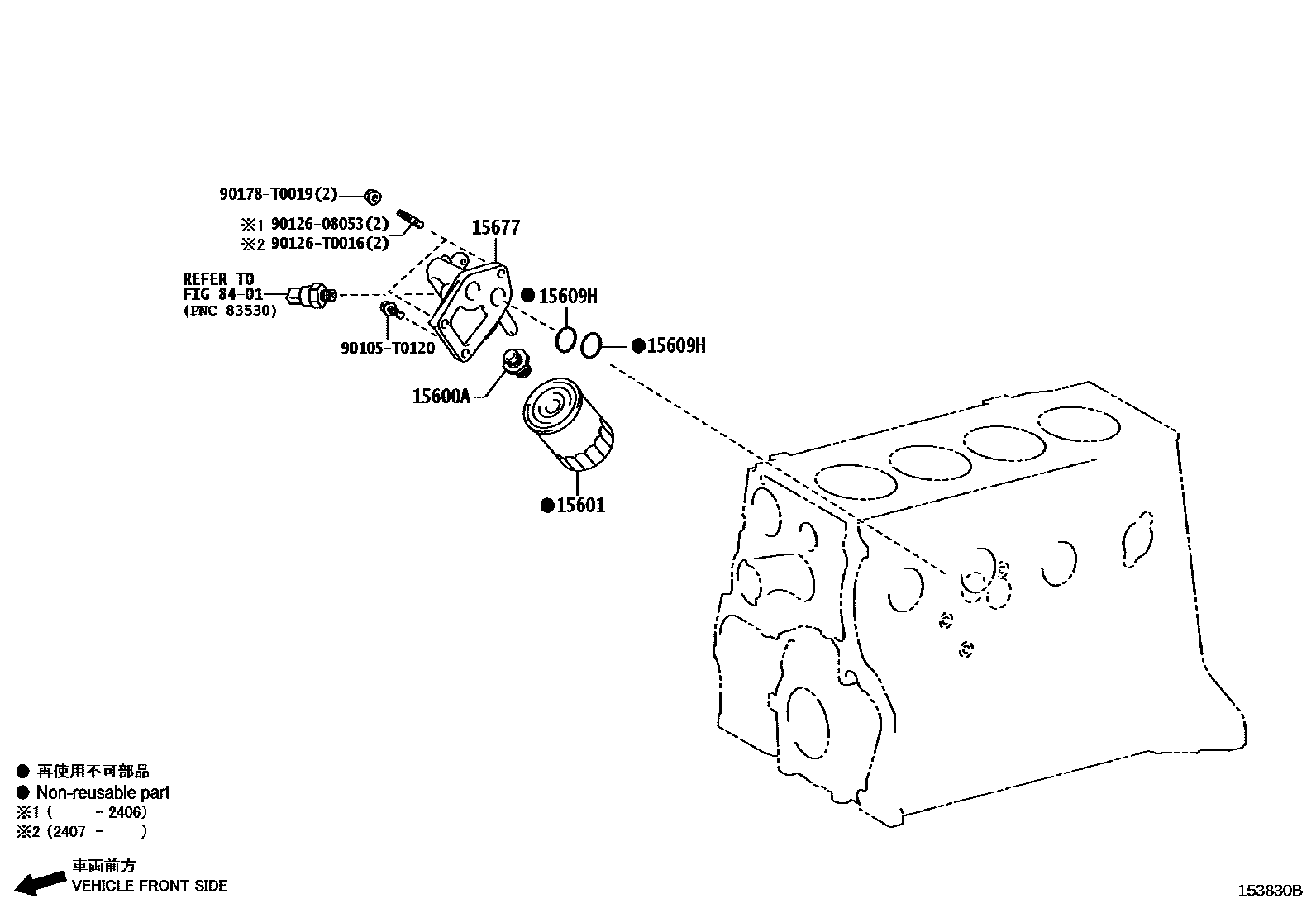

Toyota HILUX Oil Filter EPC diagram — 153830B
Oil Filter — 153830B (202312 – 999999)

PNC and OE references

PNCPart nameOE numbers
15600AConnector (for oil filter)90404-T0002
15601Oil filter sub-assembly90915-TB001
15609Oil filter bracket sub-assembly15609-0C010 · 15609-0C020 · 15609-0C070
15609BConnector (for oil filter bracket)90404-19017 · 90404-T0003
15609CGasket (for oil filter holder connector)90430-28004
15609DStraight threaded plug with head (for oil filter bracket)90341-T0010
15609EHeaded straight thread plug liner90430-T0009
15609GConnector bolt (for oil filter bracket)90401-T0005
15609HO-ring (for oil filter bracket)90301-17017 · 90301-68005 · 90301-T0023 · 90301-T0028 · 90301-T0046
15677Oil filter bracket15677-0E010
15692Oil filter holder gasket15692-0C010
