Toyota HILUX 蓄电池和蓄电池电缆 — Figure 8201

Toyota HILUX EPC diagram 8201, 蓄电池和蓄电池电缆, with 4 images and 16 PNC and OE references.

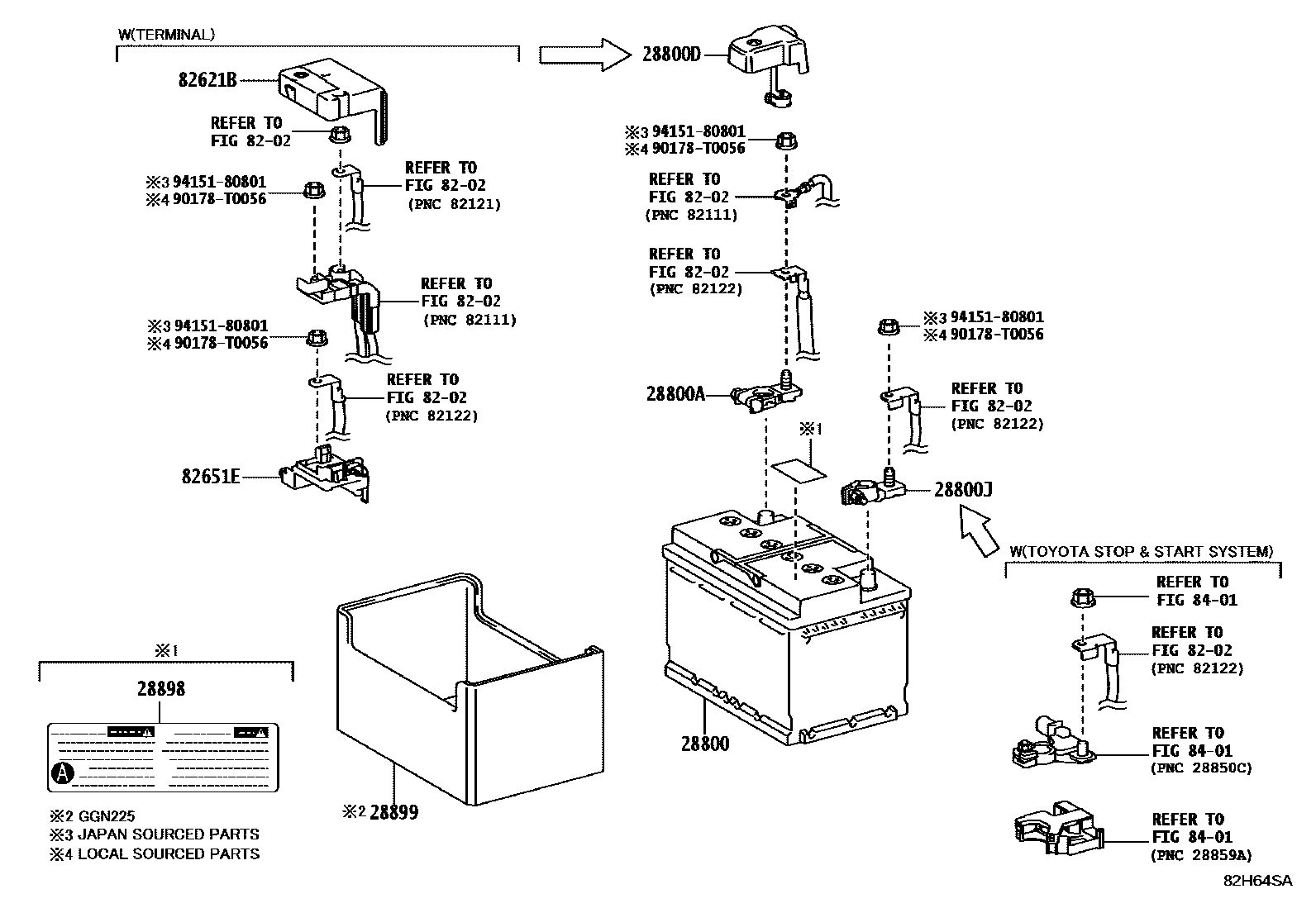

Toyota HILUX 蓄电池和蓄电池电缆 EPC diagram — 82H64SA
蓄电池和蓄电池电缆 — 82H64SA (202508 – 999999)

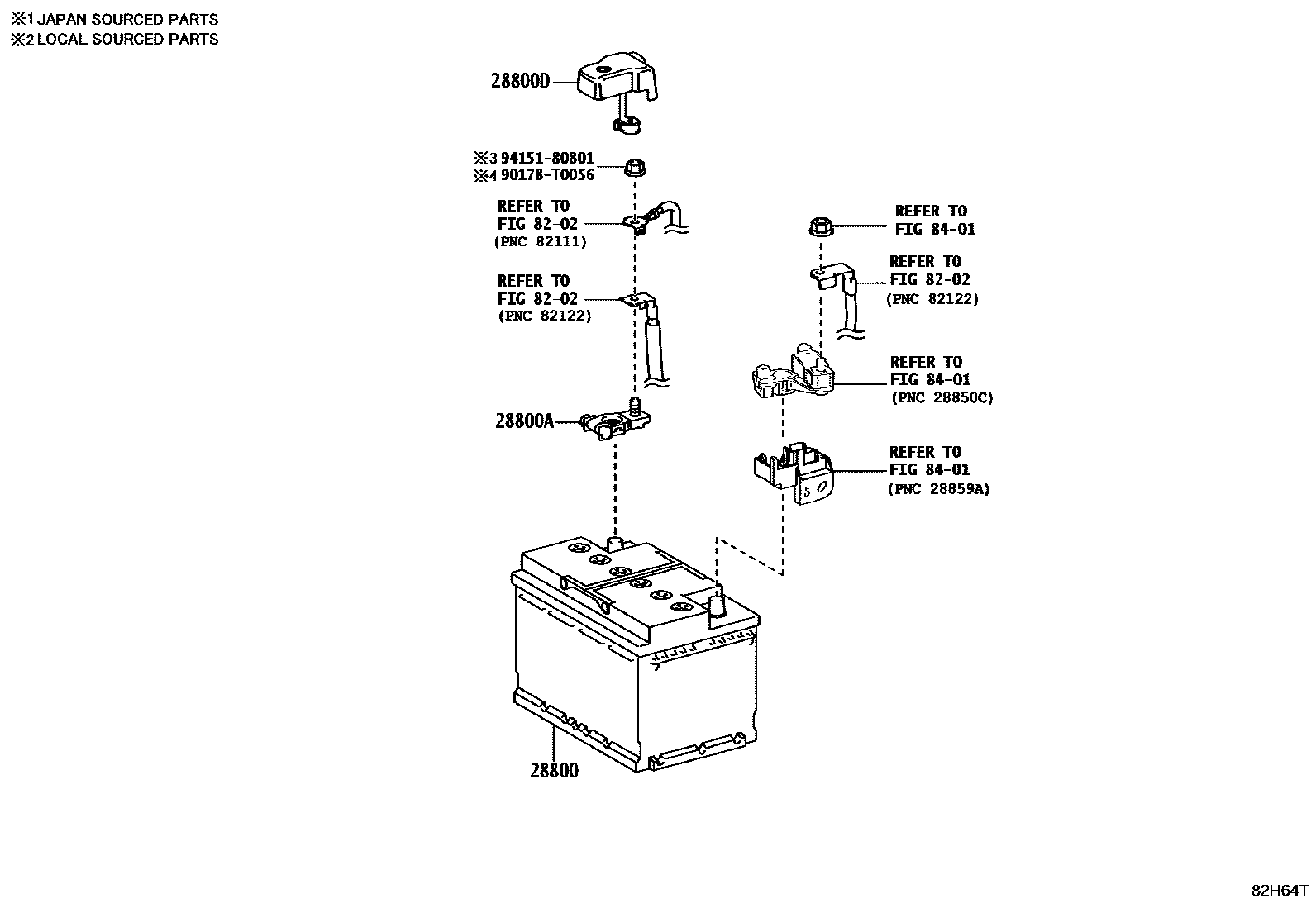

Toyota HILUX 蓄电池和蓄电池电缆 EPC diagram — 82H64T
蓄电池和蓄电池电缆 — 82H64T (202508 – 999999)

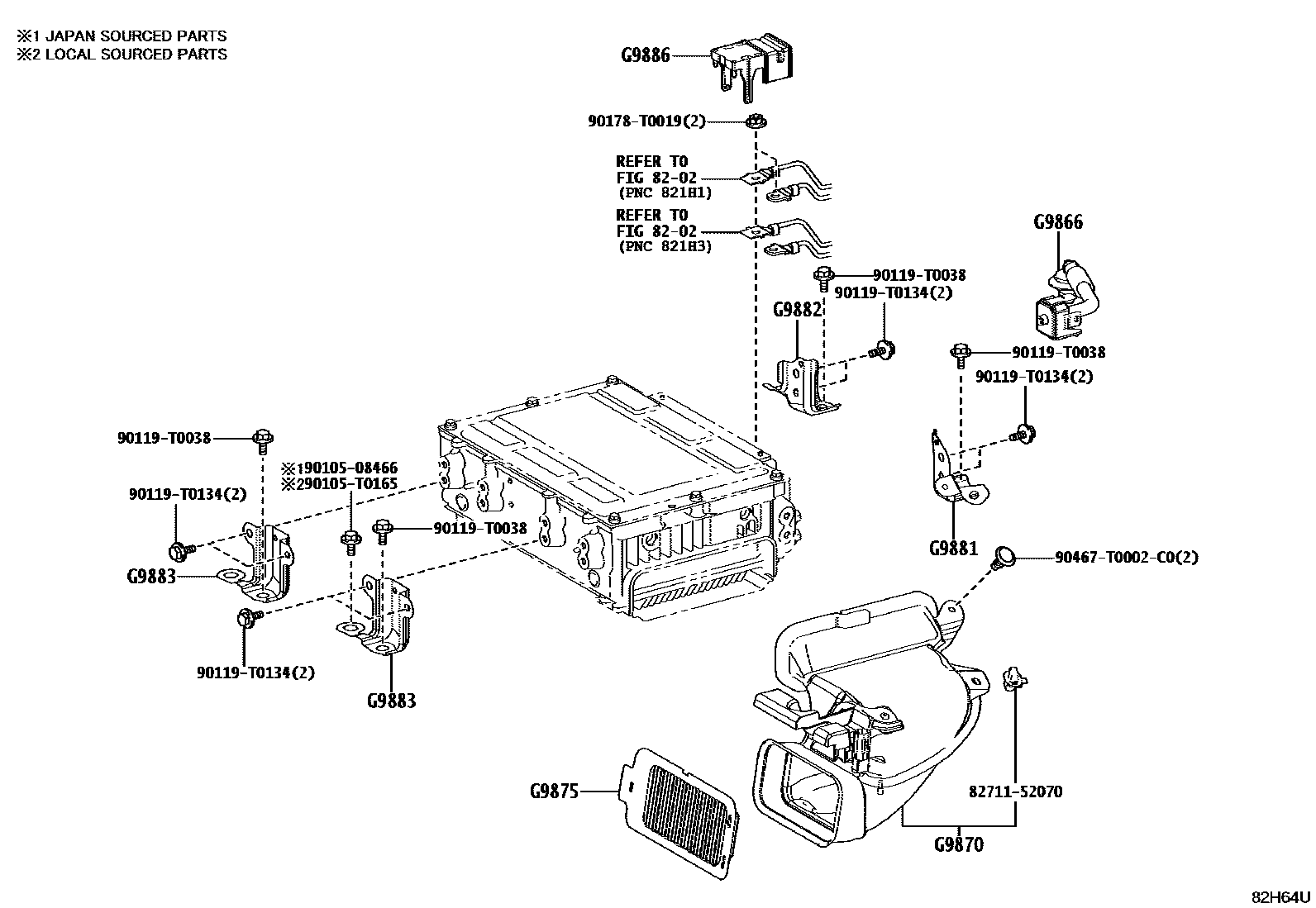

Toyota HILUX 蓄电池和蓄电池电缆 EPC diagram — 82H64U
蓄电池和蓄电池电缆 — 82H64U (202508 – 999999)

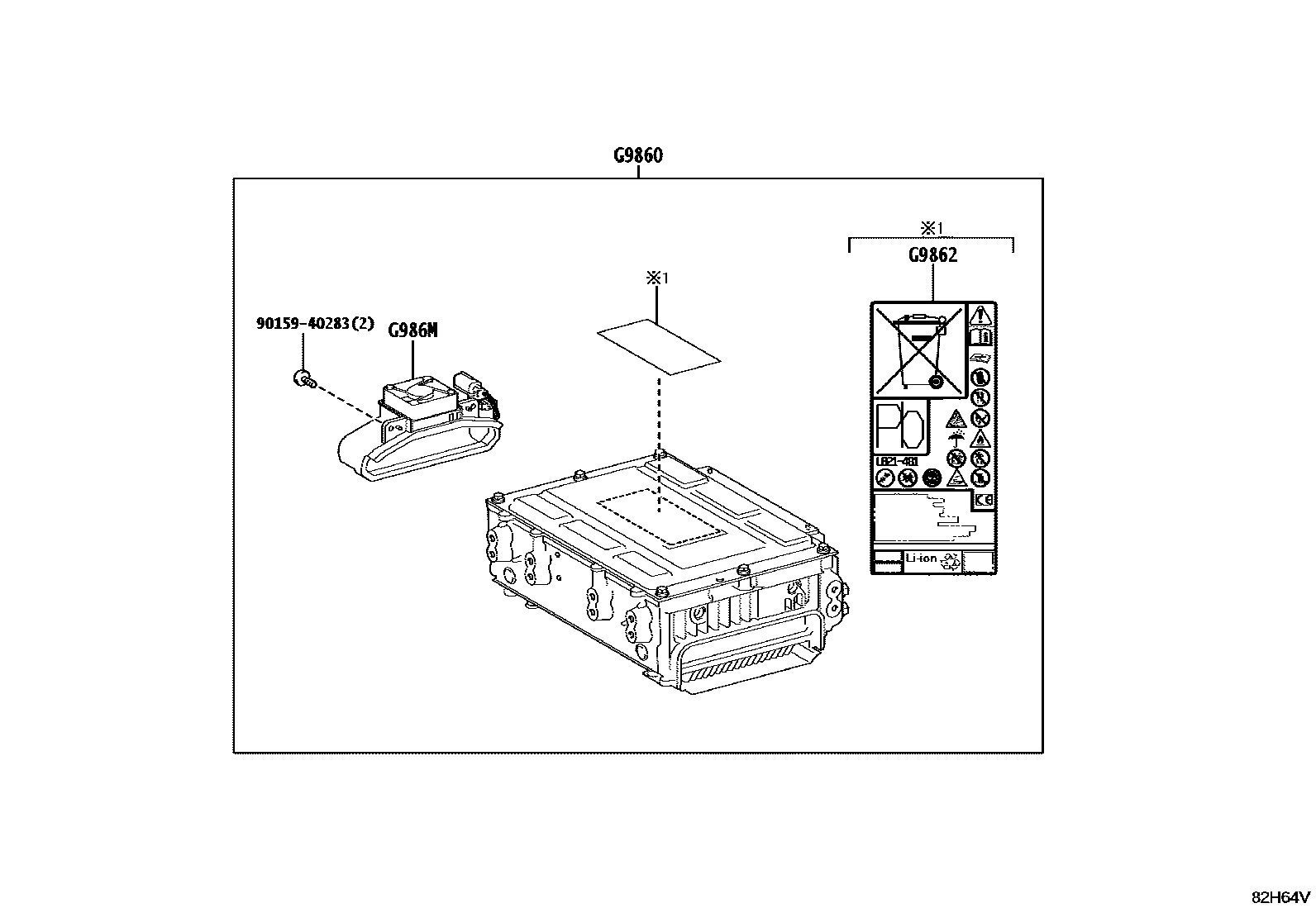

Toyota HILUX 蓄电池和蓄电池电缆 EPC diagram — 82H64V
蓄电池和蓄电池电缆 — 82H64V (202508 – 999999)

PNC and OE references

PNCPart nameOE numbers
28800battery28800-0C241 · 28800-0C274 · 28800-0L504 · 28800-0L511 · 28800-0L522
28800Abattery positive terminal90982-05054 · 90982-05061
28800DConnector cover (for battery terminals)82821-33350
28800Jbattery negative terminal90982-06059
82621BFuse cover82621-0K010
82651ETerminal box82651-0K010
G9860ENS BATTERIE, 48VG98B0-71022
G9862ETIQUETTE, PRECAUTION BATTERIE 48VG9862-0K012
G9866FLEXIBLE, BATTERIE 48VG9866-71010
G986MMODULE, VENTILATEUR BATTERIE 48VG986M-71010
G9870ENS CONDUIT, ADM BATTERIE 48V, NO.1G9870-0K010
G9875FILTRE, ADM BATTERIE 48V, NO.1G9875-71010
G9881SUPPORT, BATTERIE 48V, NO.1G9881-0K011
G9882SUPPORT, BATTERIE 48V, NO.2G9882-0K011
G9883SUPPORT, BATTERIE 48V, NO.3G9883-0K010
G9886CACHE, BORNE DE BATTERIE 48VG9886-0K020
