Toyota HILUX 驾驶室悬置和车身悬置 — Figure 5251

Toyota HILUX EPC diagram 5251, 驾驶室悬置和车身悬置, with 1 images and 10 PNC and OE references.

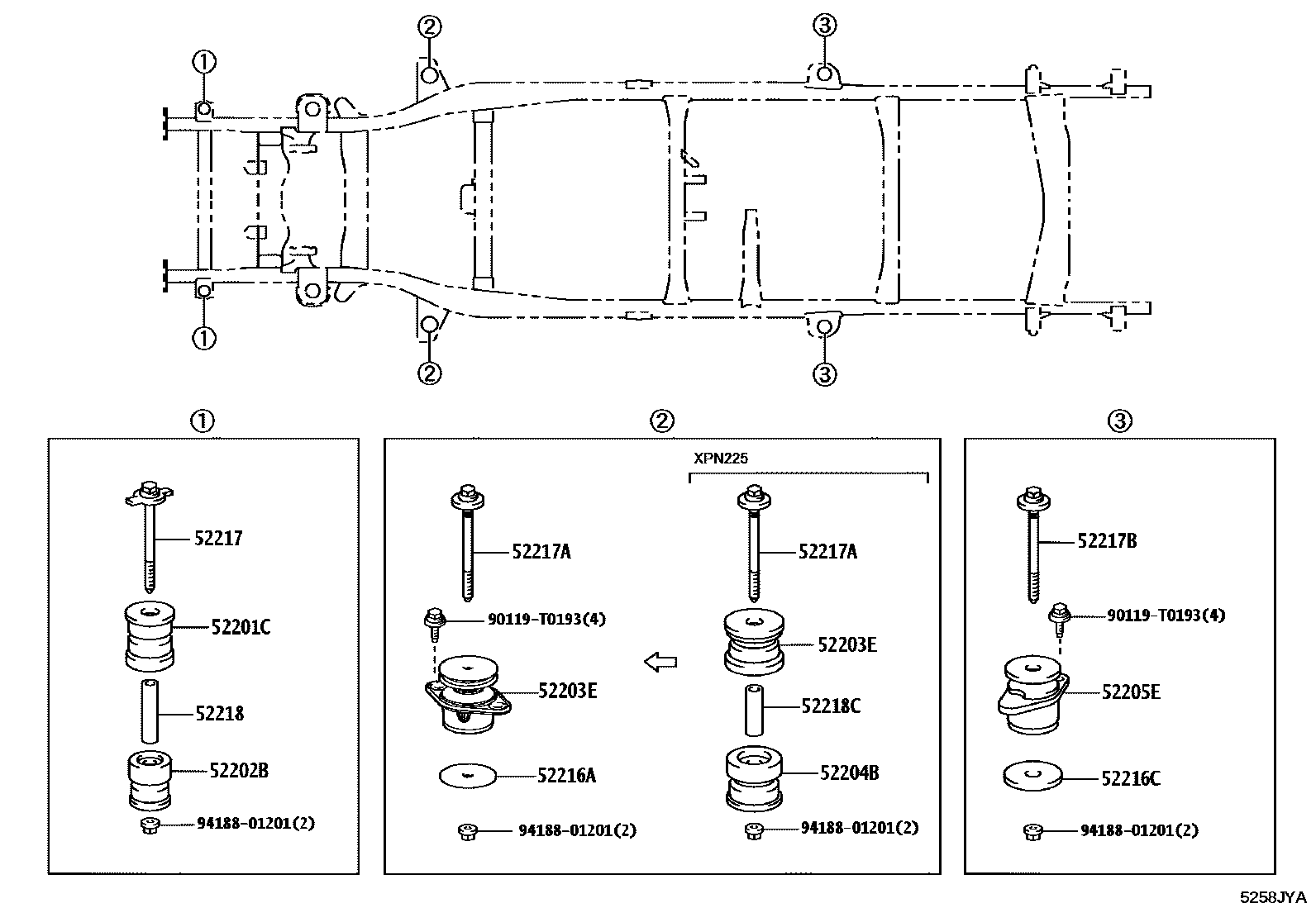

Toyota HILUX 驾驶室悬置和车身悬置 EPC diagram — 5258JYA
驾驶室悬置和车身悬置 — 5258JYA (202508 – 999999)

PNC and OE references

PNCPart nameOE numbers
52201CCab suspension No. 1 upper cushion pad sub-assembly52201-0K100
52202BCab suspension No. 1 lower cushion pad sub-assembly52202-0K100
52203ECab suspension No. 2 cushion pad sub-assembly52203-0K190 · 52204-0K190
52205ECab suspension No. 3 cushion pad sub-assembly52205-0K161 · 52206-0K101
52216ACab suspension cushion block52216-0K010
52216CCab suspension cushion block52216-0K010
52217Body mounting bolts52217-0K010
52217ABody mounting bolts52217-0K020
52217BBody mounting bolts52217-0K020
52218Body No. 1 mounting bolt spacer fastener52218-0K010
