Toyota HILUX 离合器壳和变速器壳(MTM) — Figure 3302

Toyota HILUX EPC diagram 3302, 离合器壳和变速器壳(MTM), with 3 images and 36 PNC and OE references.

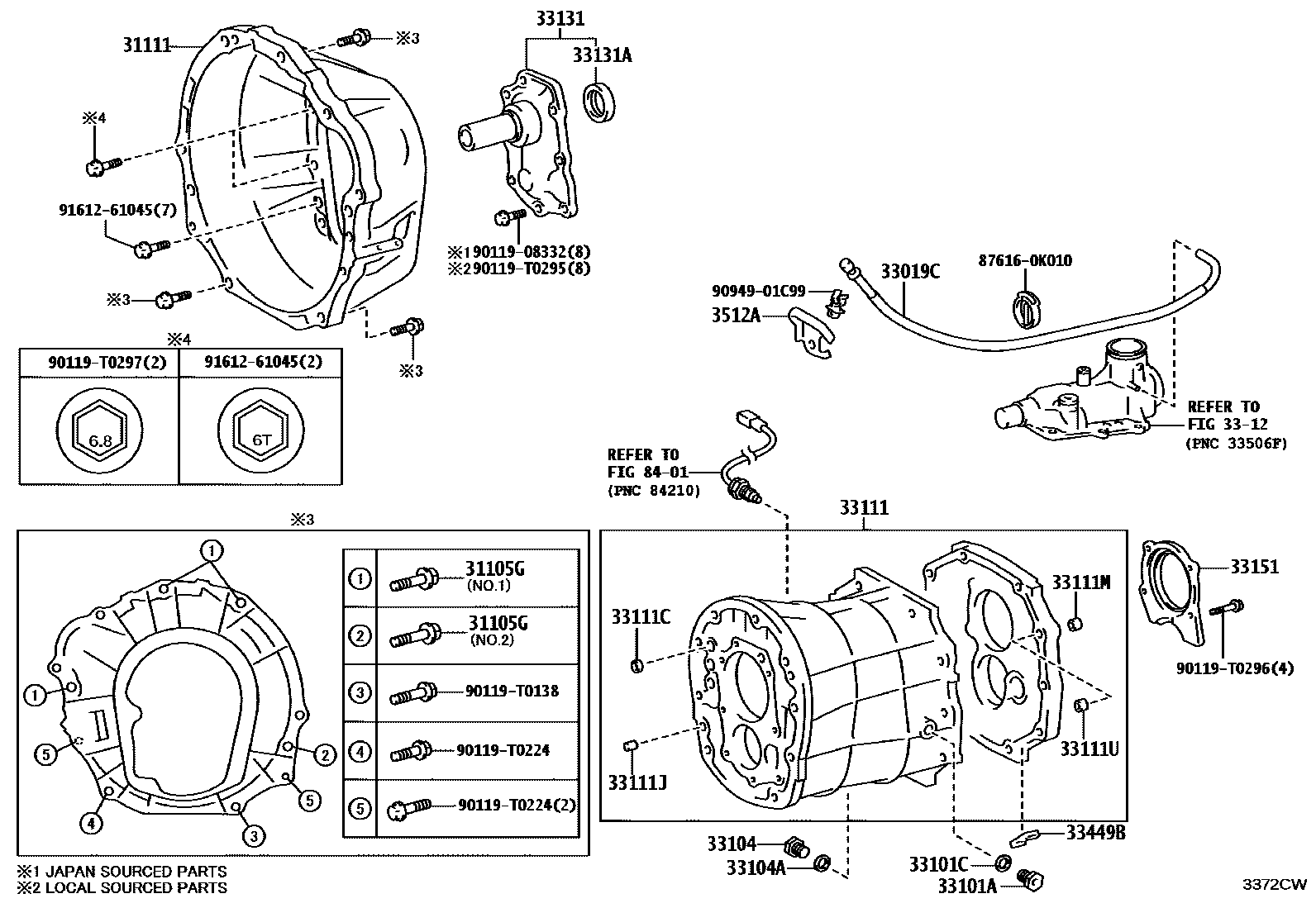

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 3372CW
离合器壳和变速器壳(MTM) — 3372CW (202510 – 999999)

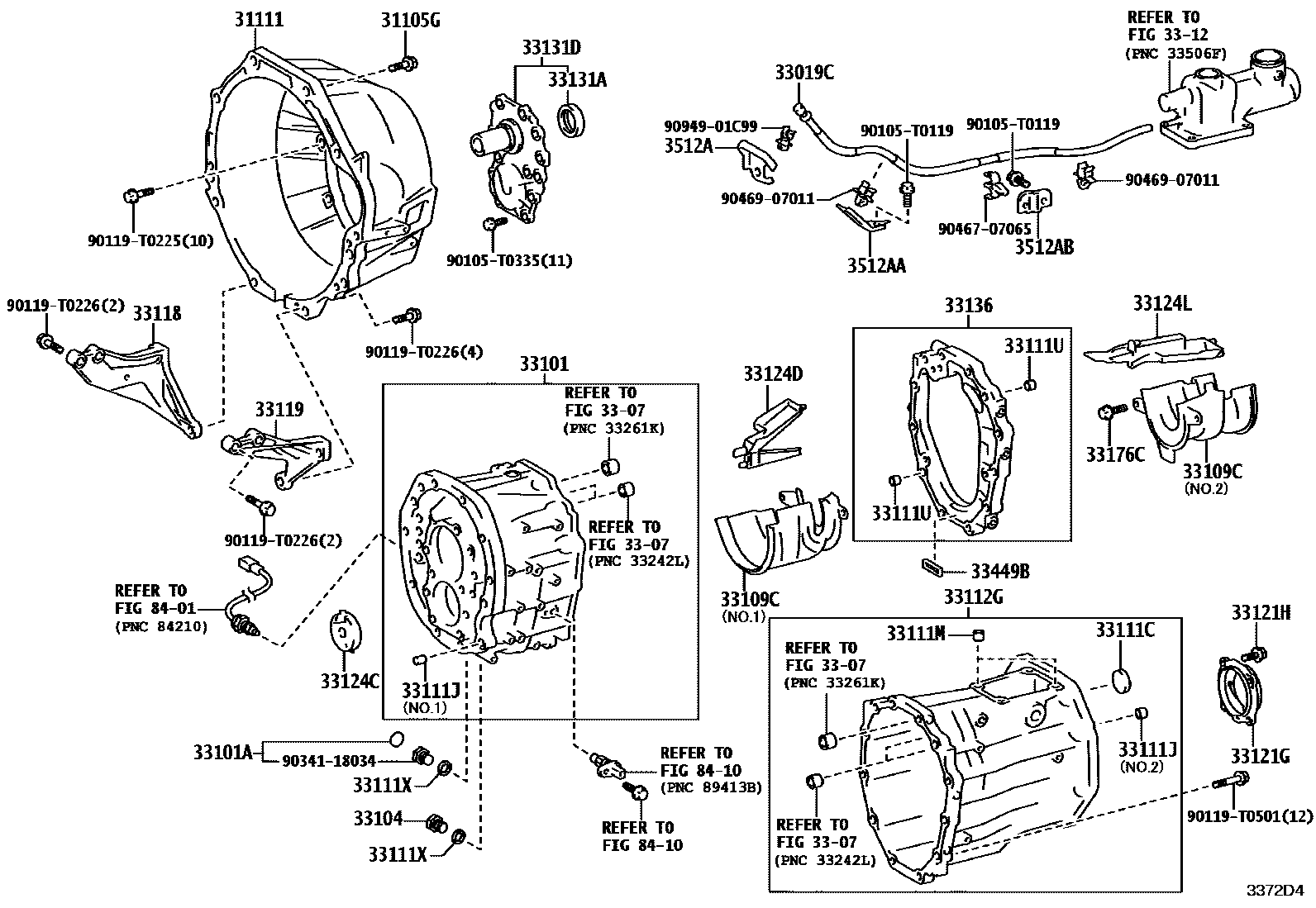

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 3372D4
离合器壳和变速器壳(MTM) — 3372D4 (202508 – 999999)

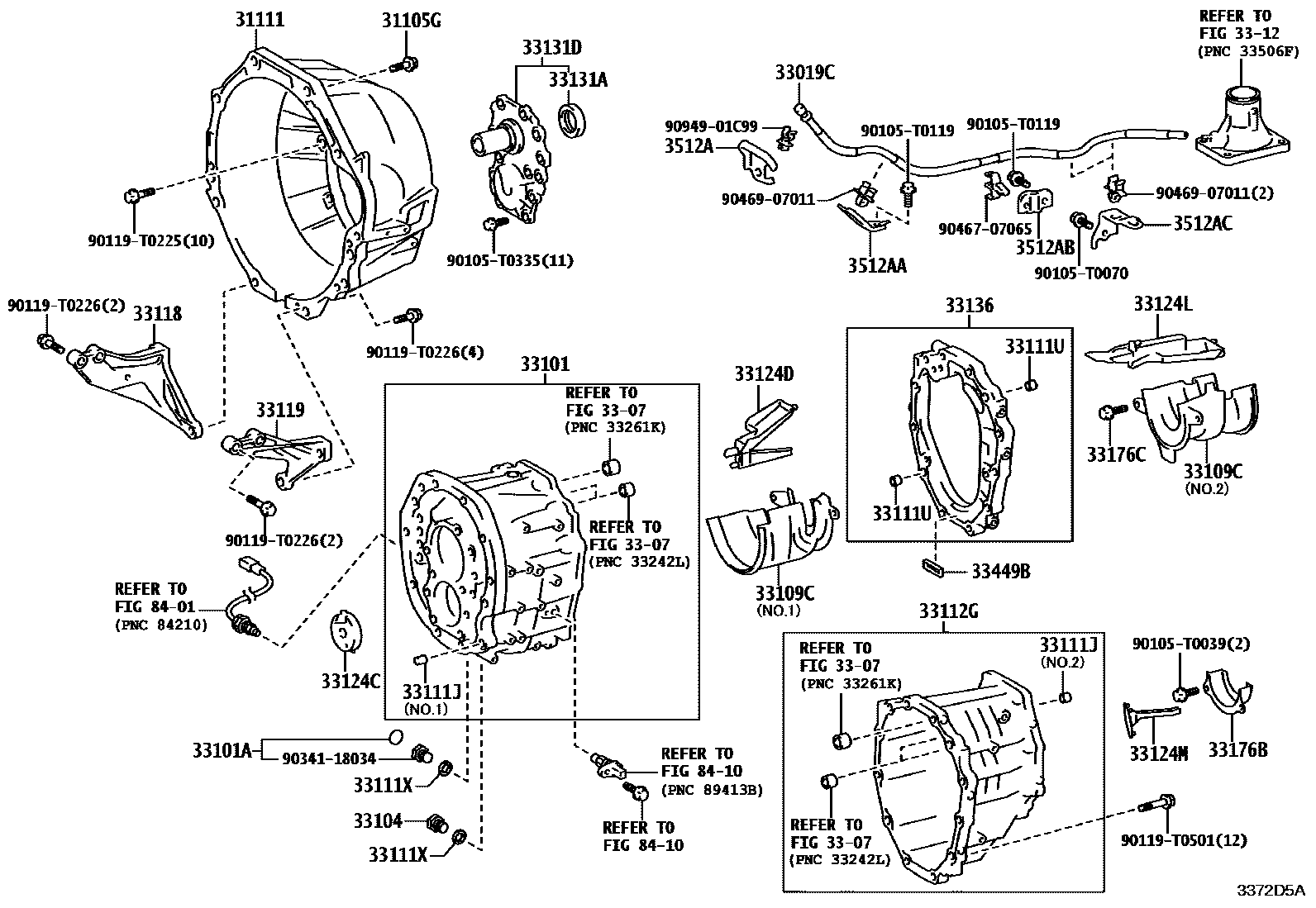

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 3372D5A
离合器壳和变速器壳(MTM) — 3372D5A (202510 – 999999)

PNC and OE references

PNCPart nameOE numbers
31105GBolts (for securing transaxle housing and engine)90119-T0214 · 90119-T0215 · 90119-T0227
31111clutch housing31111-0K100 · 31111-0K140 · 31111-0K150
33019CTransmission breather sub-assembly33019-0K030 · 33019-0K090 · 33019-0K100
33101Manual transmission housing sub-assembly33101-0K071 · 33101-0K081 · 33101-0K091
33101AScrew plug (for manual transmission oil filler port)90341-18006 · 90341-18033
33101CGasket (for manual transmission filler plug)90430-18008
33104Drain plug sub-assembly (MTM)90341-18006 · 90341-18034
33104ADrain plug gasket (MTM)90430-18008
33109CManual transmission oil separator sub-assembly33109-0K010 · 33109-0K020 · 33109-0K030 · 33109-0K040
33111Manual transmission housing33101-0K031
33111CScrew plug (for gearbox)90331-30004 · 96411-41800
33111JDirect sales (for manual transmission)90250-11003 · 90250-12002 · 90250-T0020 · 90250-T0029
33111MRing pin (for gearbox)90253-11021 · 90253-15001 · 90253-T0011
33111URing pin (for manual transmission)90253-15001 · 90253-T0011
33111XGearbox plug gasket90430-T0021 · 90430-T0025
33112GRear derailleur housing33102-0K030 · 33102-0K040 · 33102-0K050
33118Right reinforcement plate (MTM)33118-0K030
33119Left reinforcement plate (MTM)33119-0K020
33121Gmanual gearbox cover33121-0K010 · 33121-0K030
33121HBolt with washer (for gearbox cover)90119-T0500
33124CNo. 1 oil collecting pipe (MTM)33124-0K070
33124DNo. 2 oil collecting pipe (MTM)33124-04010 · 33124-0K080
33124LNo. 3 oil collecting pipe (MTM)33124-0K090
33124MNo. 4 oil collecting pipe (MTM)33124-0K100
33131Front bearing retainer (MTM)33018-0K072
33131AOil seal (for transmission front bearing retainer)90311-T0066 · 90311-T0110
33131Dfront bearing retainer33108-0K010 · 33108-0K020
33136Transmission intermediate plate33106-0K020 · 33106-0K030
33151Output shaft rear bearing retainer (MTM)33151-0K040
33176BTransmission oil separator (MTM)33176-0K050
33176CBolt (for transmission oil separator)90105-T0334
33449Bderailleur magnet33449-35030 · 33449-60010
3512ATransmission breather bracket No. 13512A-0K010 · 3512A-0K020
3512AATransmission breather bracket No. 23512A-0K030
3512ABTransmission breather bracket No. 33512A-0K050
3512ACTransmission breather bracket No. 43512A-0K170
