Toyota HILUX 尿素罐和管 — Figure 2502

Toyota HILUX EPC diagram 2502, 尿素罐和管, with 1 images and 17 PNC and OE references.

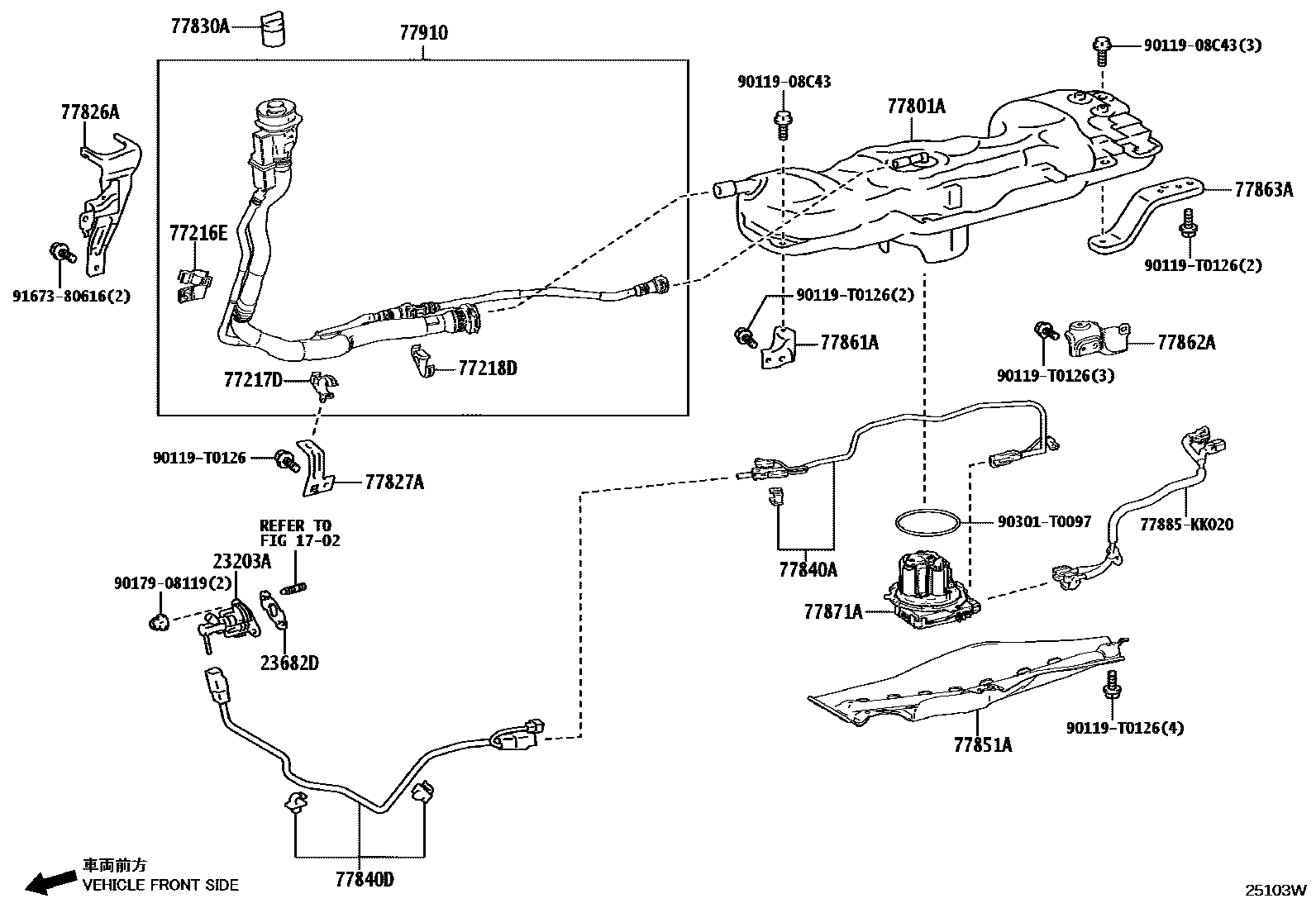

Toyota HILUX 尿素罐和管 EPC diagram — 25103W
尿素罐和管 — 25103W (202508 – 999999)

PNC and OE references

PNCPart nameOE numbers
23203AUrea injector components23203-11050
23682DInjector body gasket23682-11010
77216ENo. 1 fuel tank filler pipe bracket77216-0K160
77217DSUPPORT TUYAU GOUL. REMP. RESERVOIR ESSENCE NO.277217-0K090
77218DSUPPORT DE TUYAU REMPLISSAGE DE RESERVOIR DE COMB. NO. 377218-0K060
77801AUrea tank sub-assembly77801-0K280
77826AUrea tank filling pipe No. 1 bracket77826-KK010
77827AUrea tank filling pipe No. 2 bracket77827-KK010 · 77917-0K030
77830AUrea tank cover assembly77830-0K050
77840AUrea pipe assembly with heater77841-0K060
77840DNo. 2 urea pipe assembly with heater77840-0K090 · 77840-0K120
77851AUrea tank protection parts77851-KK050
77861AUrea tank No. 1 bracket77861-KK030
77862AUrea tank No. 2 bracket77862-KK030
77863AUrea tank No. 3 bracket77863-KK050
77871AUrea pump77870-0K011
77910Urea tank filling pipe assembly77910-0K100
