Toyota HILUX 起动机 — Figure 1904

Toyota HILUX EPC diagram 1904, 起动机, with 7 images and 12 PNC and OE references.

Toyota HILUX 起动机 EPC diagram — 19658U
起动机 — 19658U (202508 – 999999)

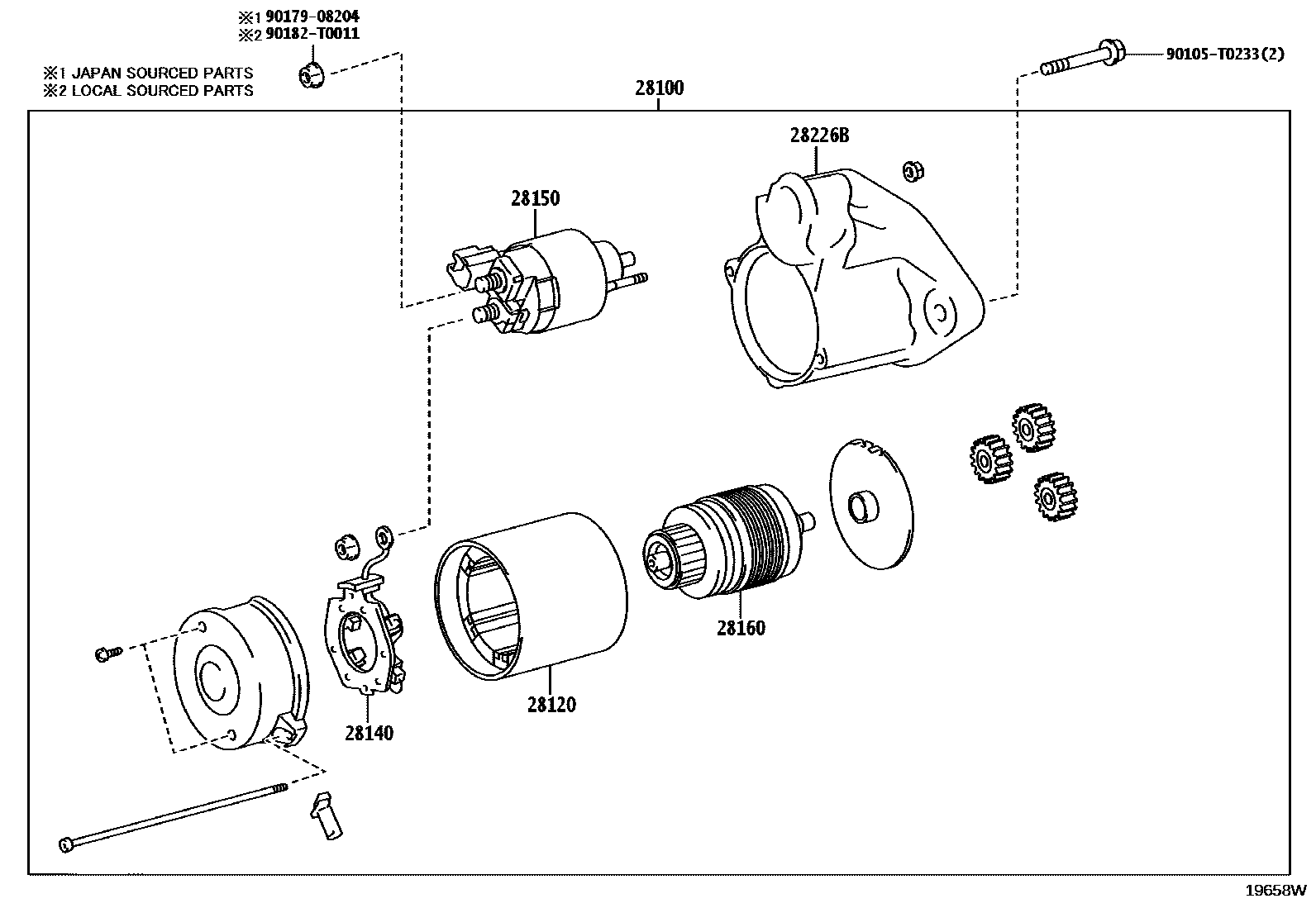

Toyota HILUX 起动机 EPC diagram — 19658W
起动机 — 19658W (202510 – 999999)

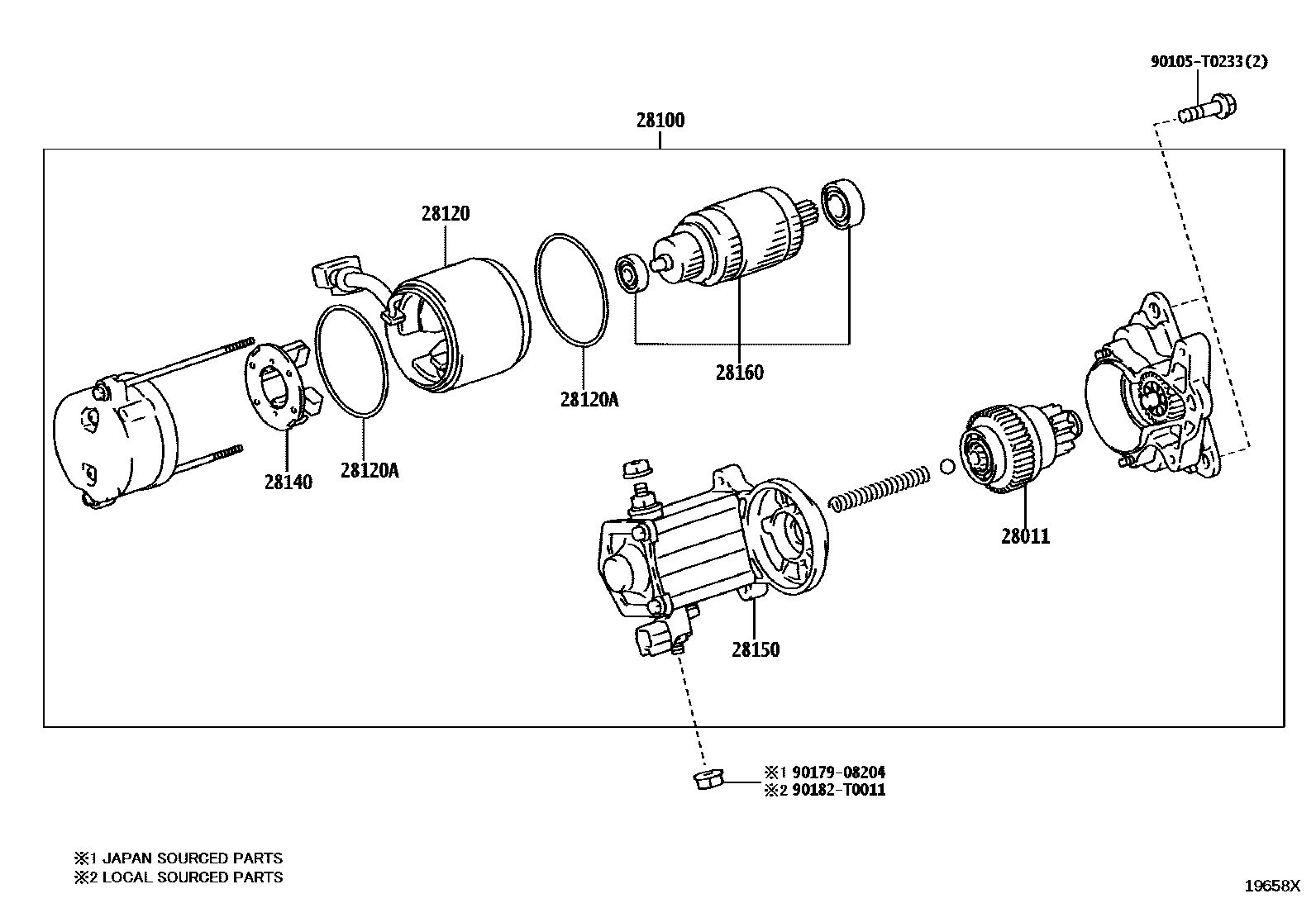

Toyota HILUX 起动机 EPC diagram — 19658X
起动机 — 19658X (202510 – 999999)

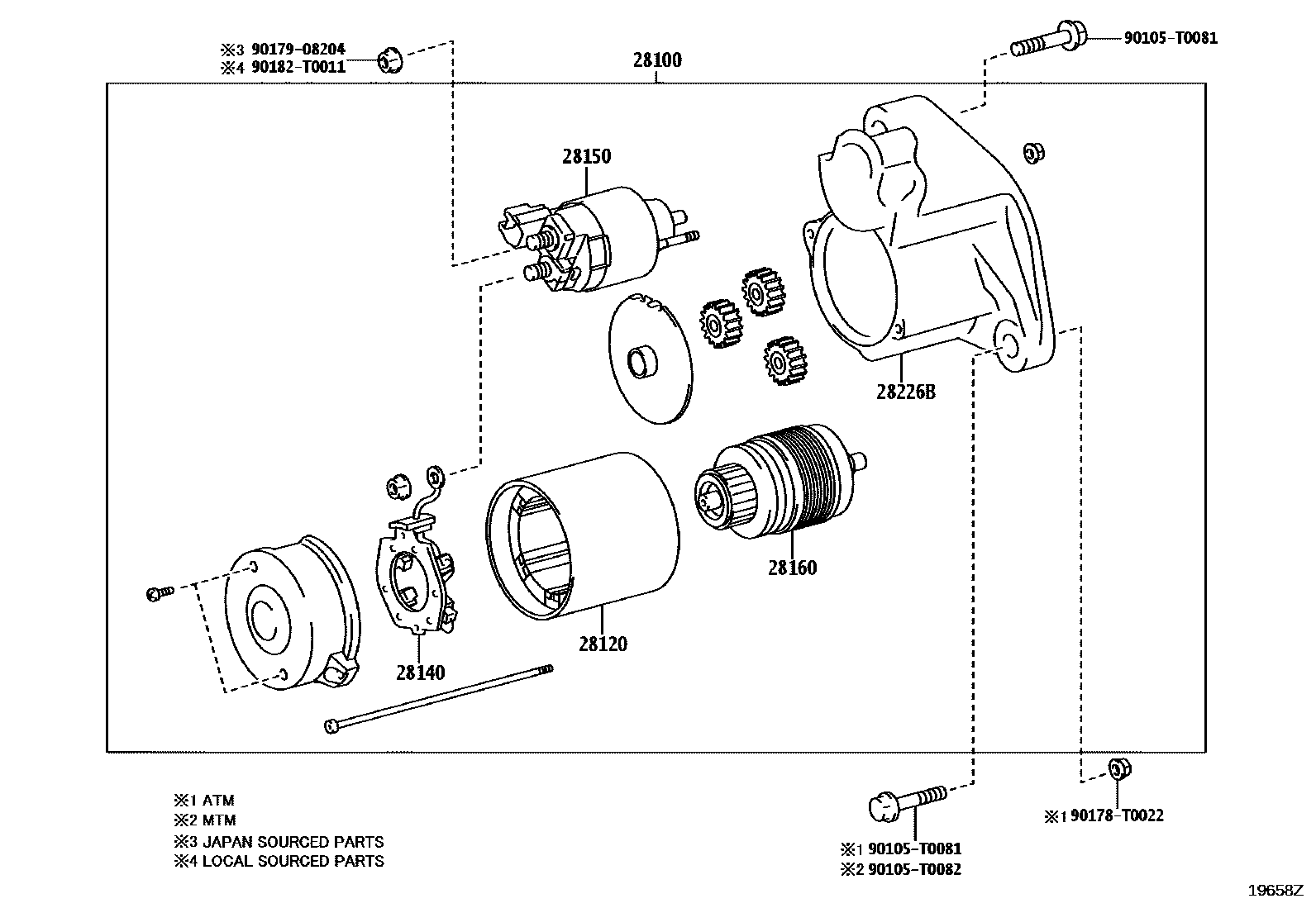

Toyota HILUX 起动机 EPC diagram — 19658Z
起动机 — 19658Z (202508 – 999999)

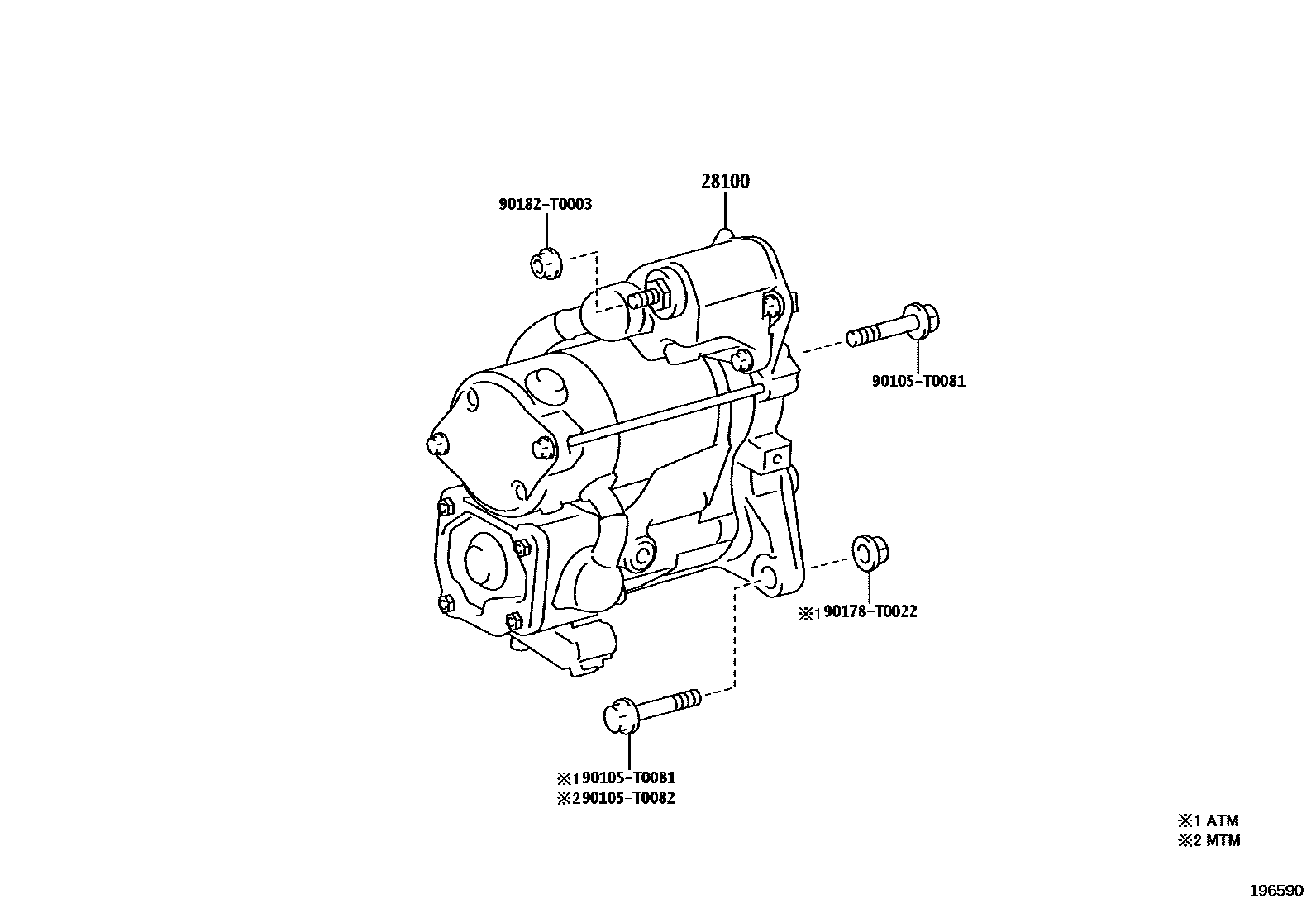

Toyota HILUX 起动机 EPC diagram — 196590
起动机 — 196590 (202508 – 999999)

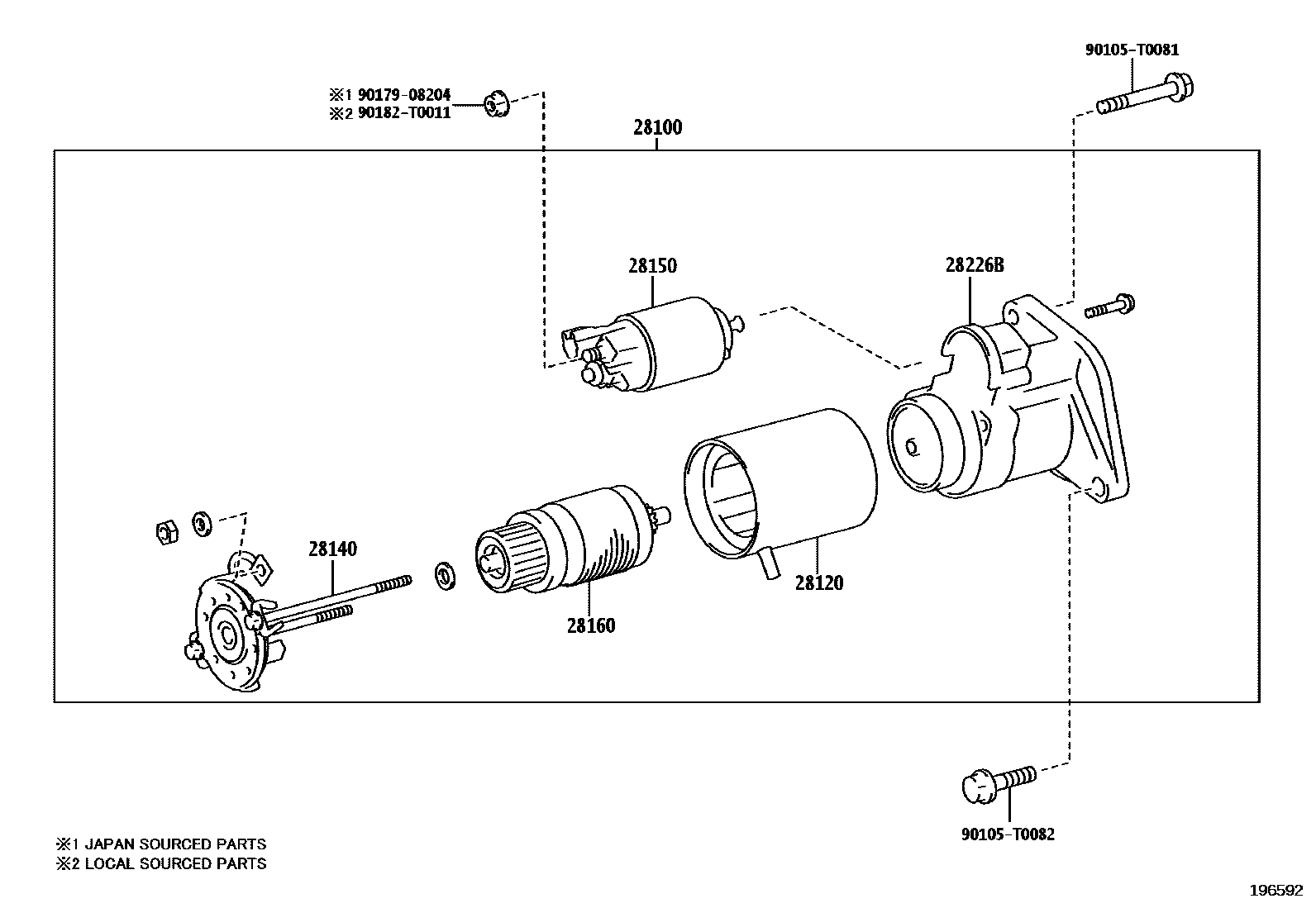

Toyota HILUX 起动机 EPC diagram — 196592
起动机 — 196592 (202508 – 999999)

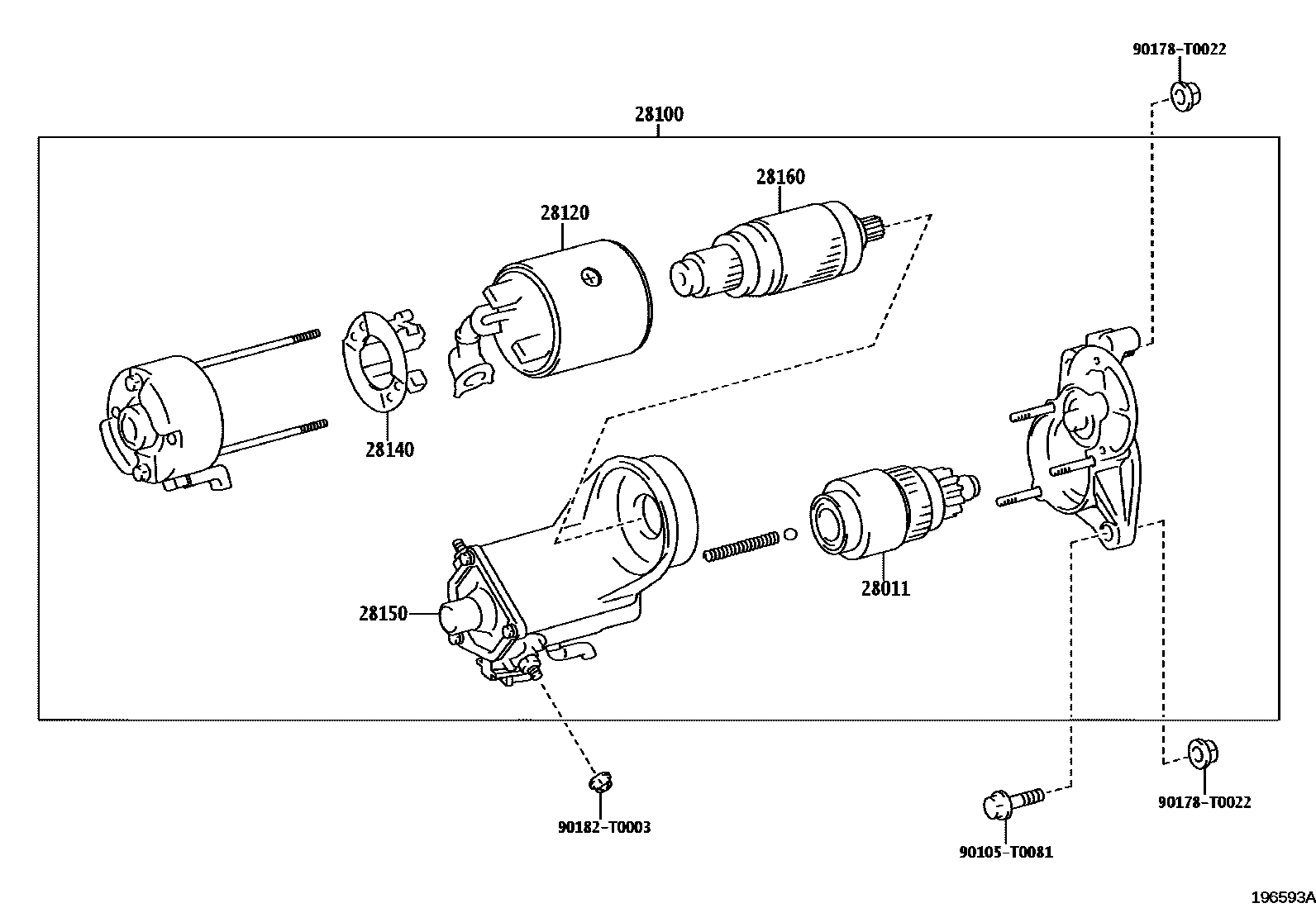

Toyota HILUX 起动机 EPC diagram — 196593A
起动机 — 196593A (202510 – 999999)

PNC and OE references

PNCPart nameOE numbers
28011Starter clutch sub-assembly28011-30050 · 28011-75120
28100Starter assembly28100-0C090 · 28100-0C180 · 28100-0E030 · 28100-0L100 · 28100-0L180 · 28100-0L262
28120Starter yoke assembly28120-0C090 · 28120-0L050 · 28120-0L180 · 28120-0L260 · 28120-54380
28120AO-ring (for starter yoke)90099-14064
28140Starter brush holder assembly28140-0C080 · 28140-0L180 · 28140-0L260 · 28140-62030 · 28140-77090
28150Starter electromagnetic switch assembly28150-0C080 · 28150-0E030 · 28150-0L260 · 28150-0Y170 · 28150-40130 · 28150-75120
28160Starter armature assembly28160-0C090 · 28160-0L180 · 28160-0L260 · 28160-54140 · 28160-75120
28226Bstarter magnetic switch28226-0C090 · 28226-0L180 · 28226-0L260
G9850ENS MOTEUR, GENERATEUR DEMARREUR COMMANDE 48VG9850-0K012
G9851SUPPORT, GENERATEUR DEMARREUR COMMANDE 48VG9851-0K010
G9852CABLE, GENERATEUR DEMARREUR COMMANDE 48VG9852-0K010
G9853CACHE, GENERATEUR DEMARREUR COMMANDE 48VG9853-0K020
