Toyota HILUX vacuum tube — Figure 1708

Toyota HILUX EPC diagram 1708, vacuum tube, with 3 images and 32 PNC and OE references.

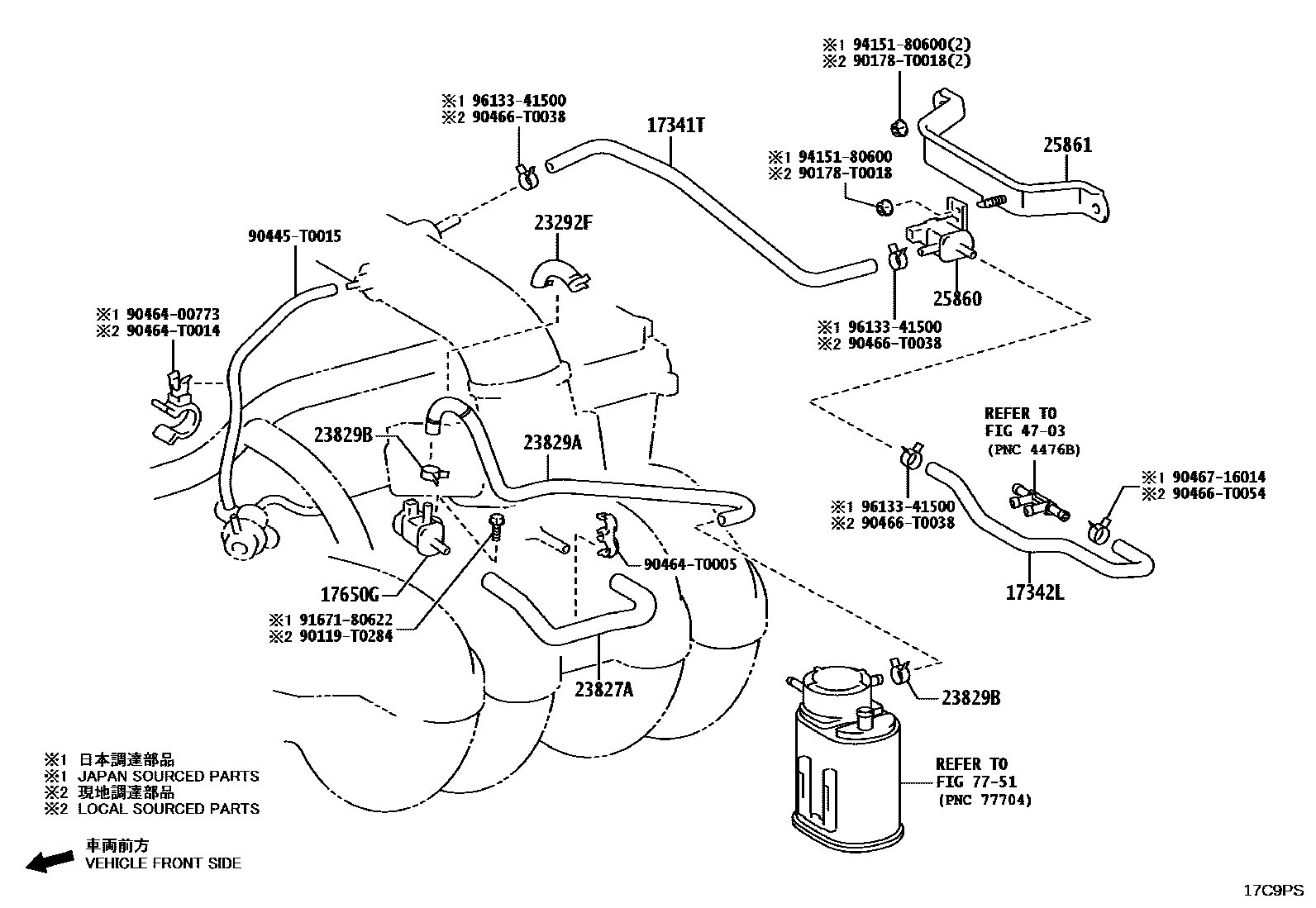

Toyota HILUX vacuum tube EPC diagram — 17C9PS
vacuum tube — 17C9PS (202510 – 999999)

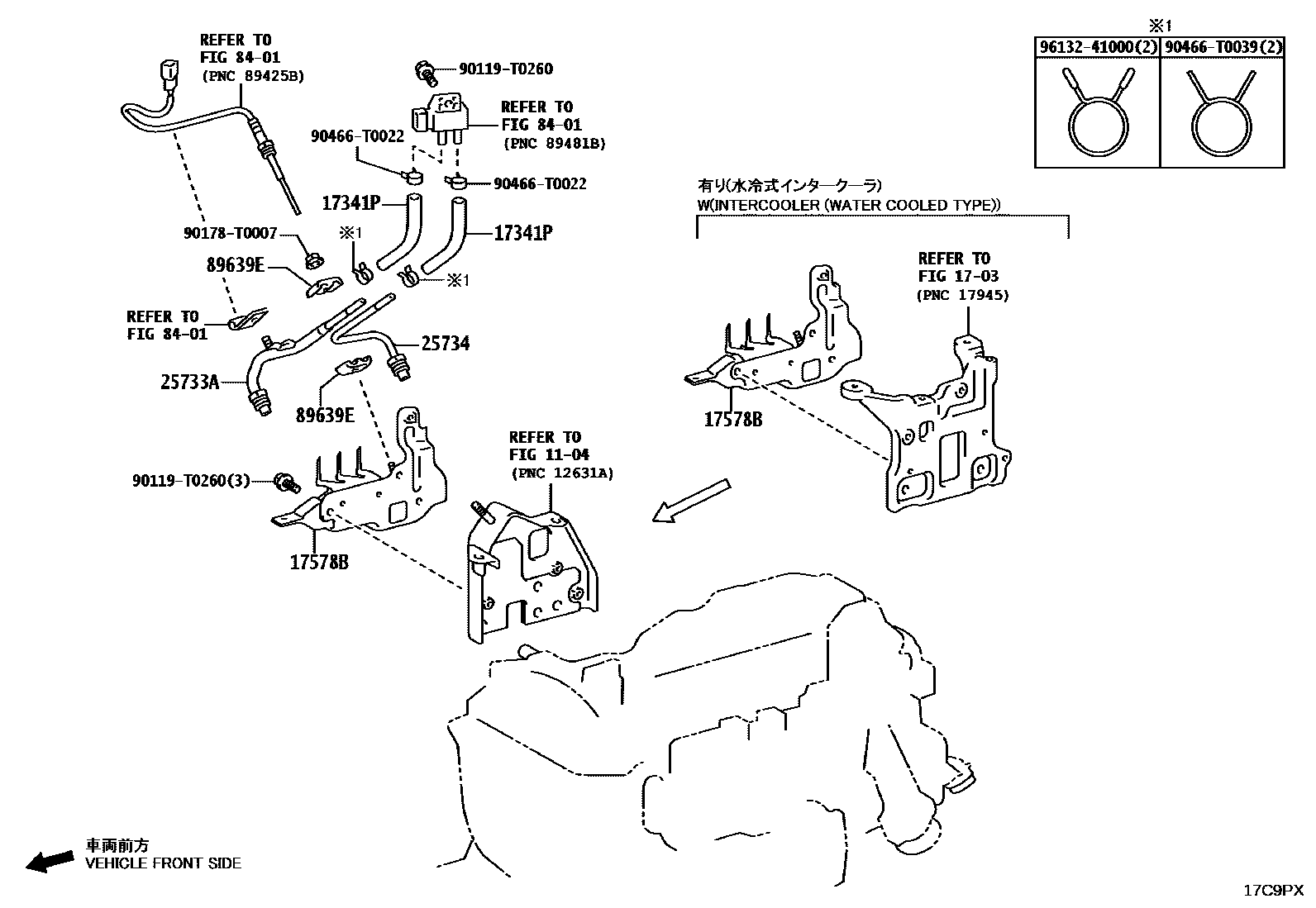

Toyota HILUX vacuum tube EPC diagram — 17C9PX
vacuum tube — 17C9PX (202508 – 999999)

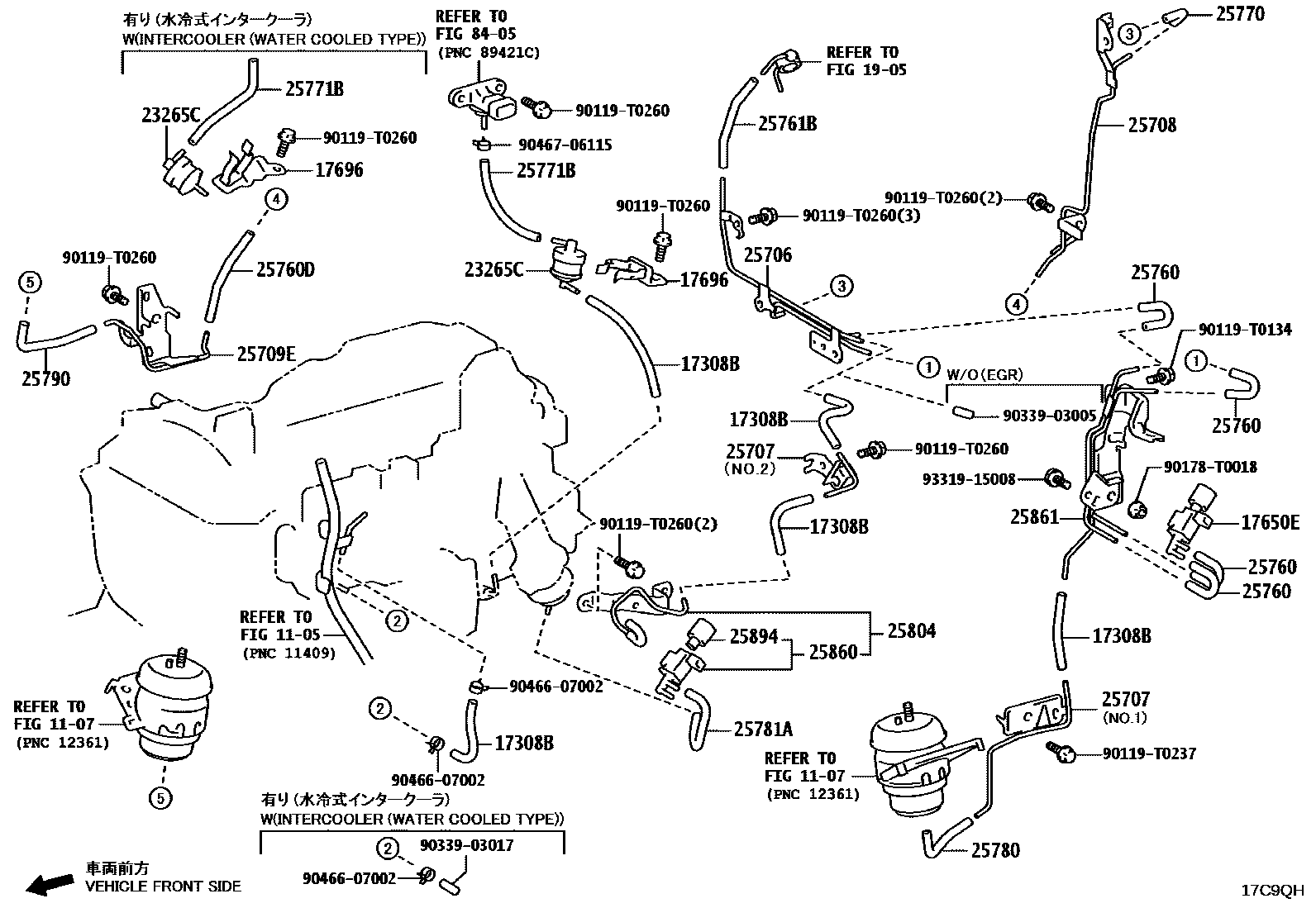

Toyota HILUX vacuum tube EPC diagram — 17C9QH
vacuum tube — 17C9QH (202508 – 999999)

PNC and OE references

PNCPart nameOE numbers
17308BVacuum hose sub-assembly90999-92002
17341Pair hose17341-0E010
17341TAir hose No. 117341-0C090 · 17341-0C160
17342LAir hose No. 217342-0C090 · 17342-0C150
17578BPipe clamp17578-0E020 · 17578-0E030
17650EVacuum switch valve90910-12089
17650GDuty cycle controlled vacuum switching valve90910-TC004
17696Gas filter bracket17696-0E010 · 17696-0E030 · 17696-0E040
23265Cgas filter90917-11038 · 90917-11044
23292FFuel hose protector23292-0C010
23827ANo. 2 fuel vapor supply hose23827-0C040
23829AFuel vapor supply hose23829-0L011
23829BClamp (for fuel vapor supply hose)90466-T0040
25706No. 1 vacuum transfer tube sub-assembly25706-08010 · 25706-0E010 · 25706-0E060
25707No. 2 vacuum transfer pipe sub-assembly25707-08020 · 25707-0E010
25708No. 3 vacuum transfer tube sub-assembly25708-08010
25709ENo. 4 vacuum transfer tube sub-assembly25709-08010
25733ANo. 1 vacuum tube25733-0E010
25734No. 2 vacuum tube25734-0E010
25760Vacuum transfer hose assembly25760-08010
25760DNo. 4 vacuum transmission hose assembly25791-08010
25761BNo. 1 Vacuum Transfer Hose25761-0E010
25770No. 2 vacuum transmission hose assembly25770-08010
25771BNo. 2 vacuum transfer hose25771-0E020 · 25771-0E030 · 25771-0E050
25780No. 3 vacuum transmission hose assembly25780-08010
25781ANo. 3 vacuum transfer hose25781-0E010
25790No. 4 vacuum transmission hose assembly25790-08010
25804Vacuum control valve assembly25804-11010
25860No. 1 vacuum switch valve assembly25860-0C010 · 25860-30070
25861Vacuum switch valve bracket25861-08010 · 25861-0C030 · 25861-0C070
25894No. 1 filter25894-11010
89639Ecard holder89639-0K010
