Toyota HILUX Engine Mounting — Figure 1107

Toyota HILUX EPC diagram 1107, Engine Mounting, with 4 images and 12 PNC and OE references.

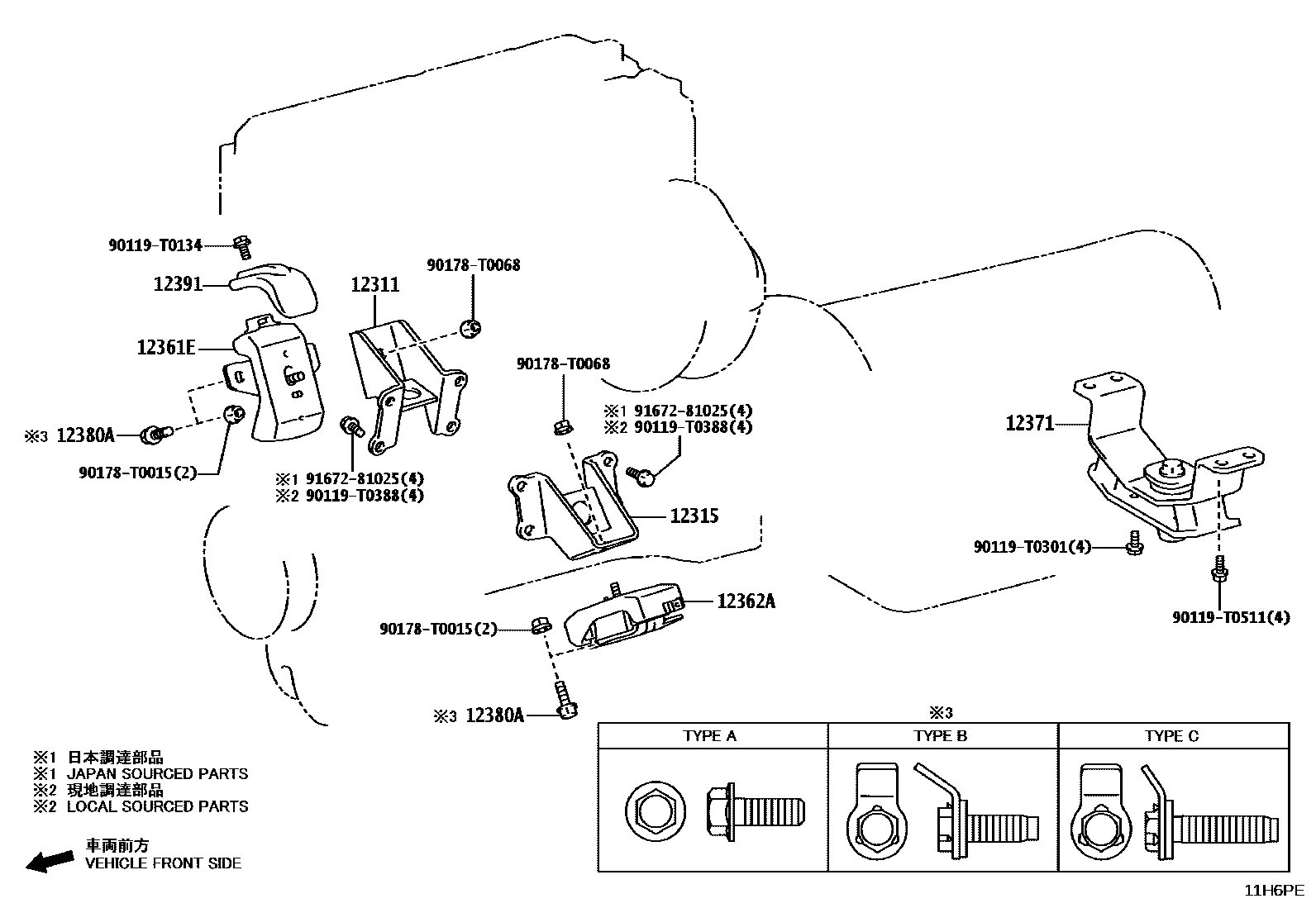

Toyota HILUX Engine Mounting EPC diagram — 11H6PE
Engine Mounting — 11H6PE (202510 – 999999)

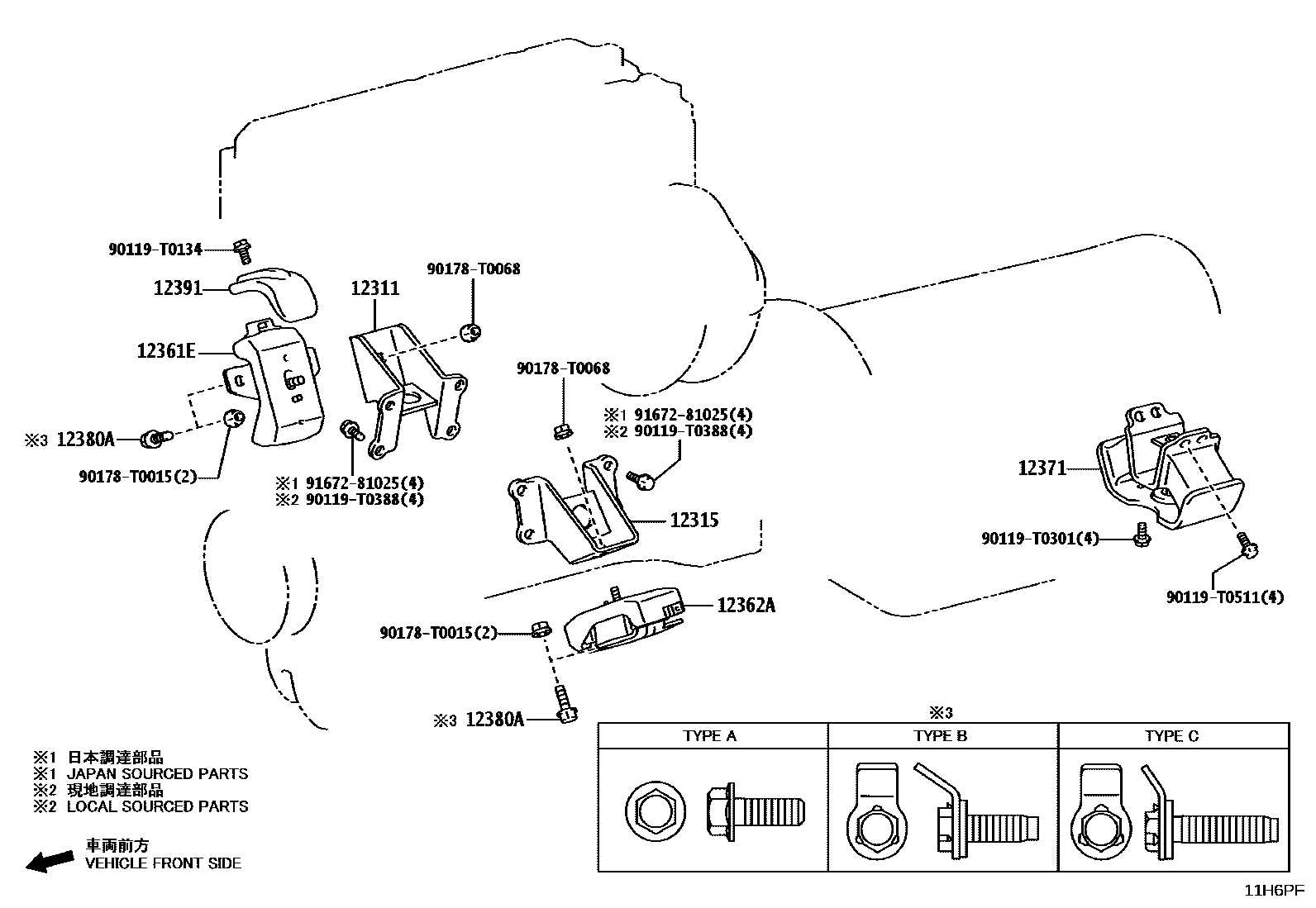

Toyota HILUX Engine Mounting EPC diagram — 11H6PF
Engine Mounting — 11H6PF (202510 – 999999)

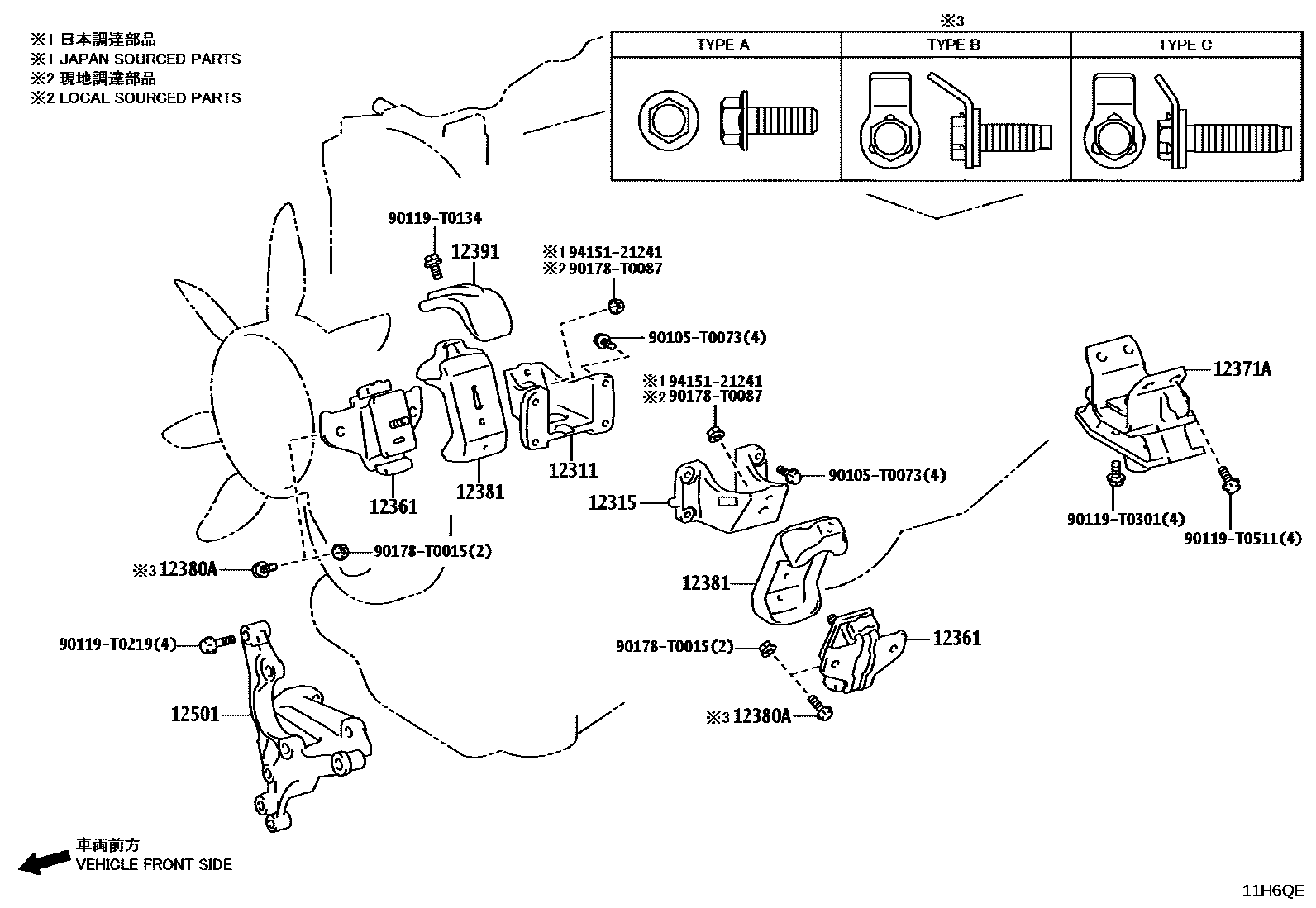

Toyota HILUX Engine Mounting EPC diagram — 11H6QE
Engine Mounting — 11H6QE (202508 – 999999)

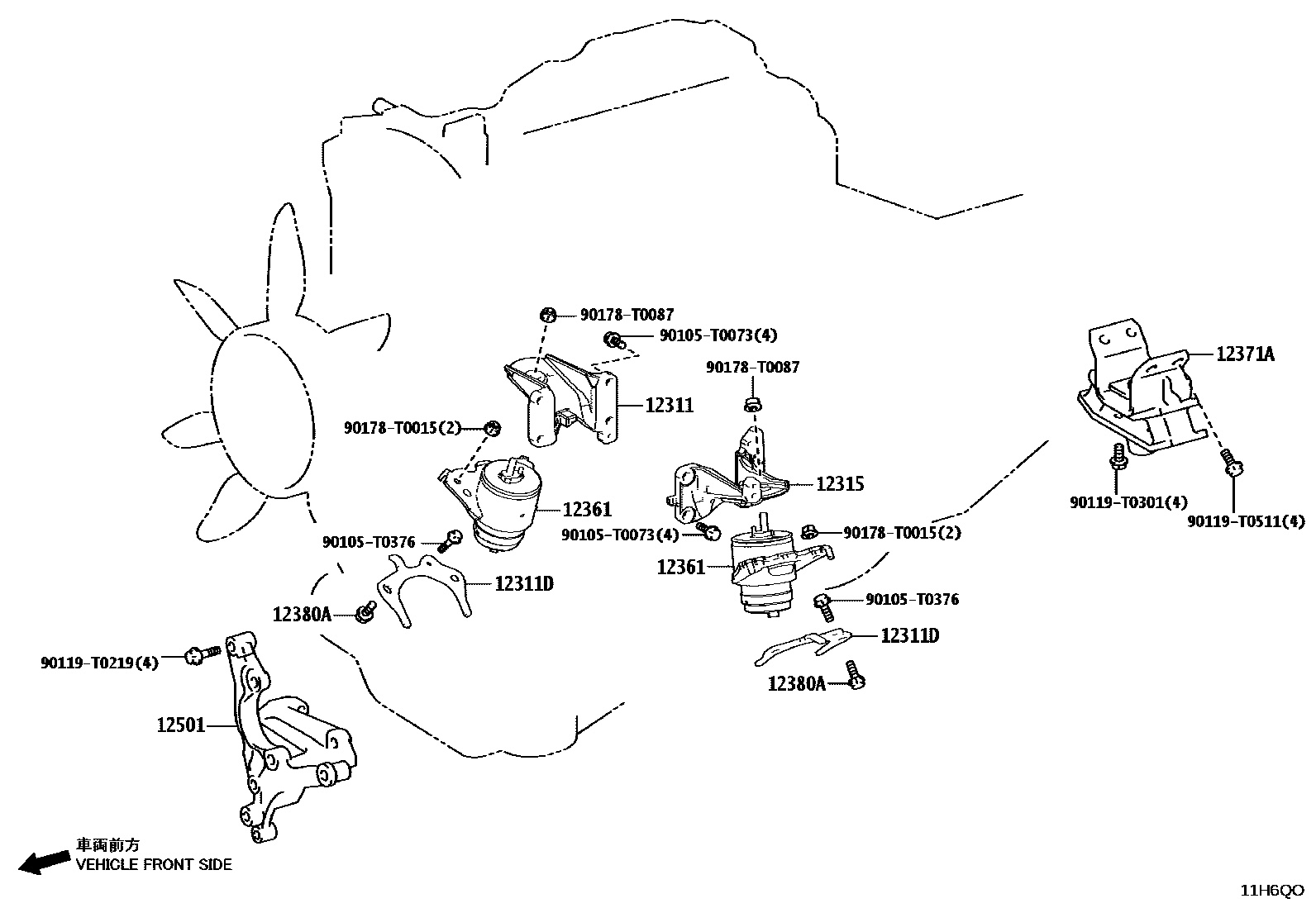

Toyota HILUX Engine Mounting EPC diagram — 11H6QO
Engine Mounting — 11H6QO (202508 – 999999)

PNC and OE references

PNCPart nameOE numbers
12311Engine Mounting Bracket No. 1, Front RH12311-08010 · 12311-0C010 · 12311-0C020 · 12311-0E020
12311Dengine mounting bracket12311-0E030 · 12315-0E020
12315Engine No. 1 left front suspension bracket12315-08020 · 12315-0C010 · 12315-0C020 · 12315-0E010
12361Engine front mounting vibration isolation pad12361-0E010 · 12361-0L021
12361EEngine right front mounting vibration isolation pad12305-0C051
12362AEngine left front mounting vibration isolation pad12305-0C051
12371Engine No. 1 rear mount vibration isolation pad12371-0C072 · 12371-0C210
12371AEngine rear mount vibration isolation pad12371-0L180 · 12371-0L200 · 12371-0L210
12380ABolts (for engine mount vibration isolators)90105-T0174 · 90109-10190 · 90910-03003
12381engine mount stabilizer bar12381-0L081
12391Engine right front mounting heat insulation pad12391-0L010
12501Generator bracket sub-assembly12501-08010
