Toyota HILUX 蓄电池和蓄电池电缆 — Figure 8201
Toyota HILUX EPC diagram 8201, 蓄电池和蓄电池电缆, with 4 images and 17 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

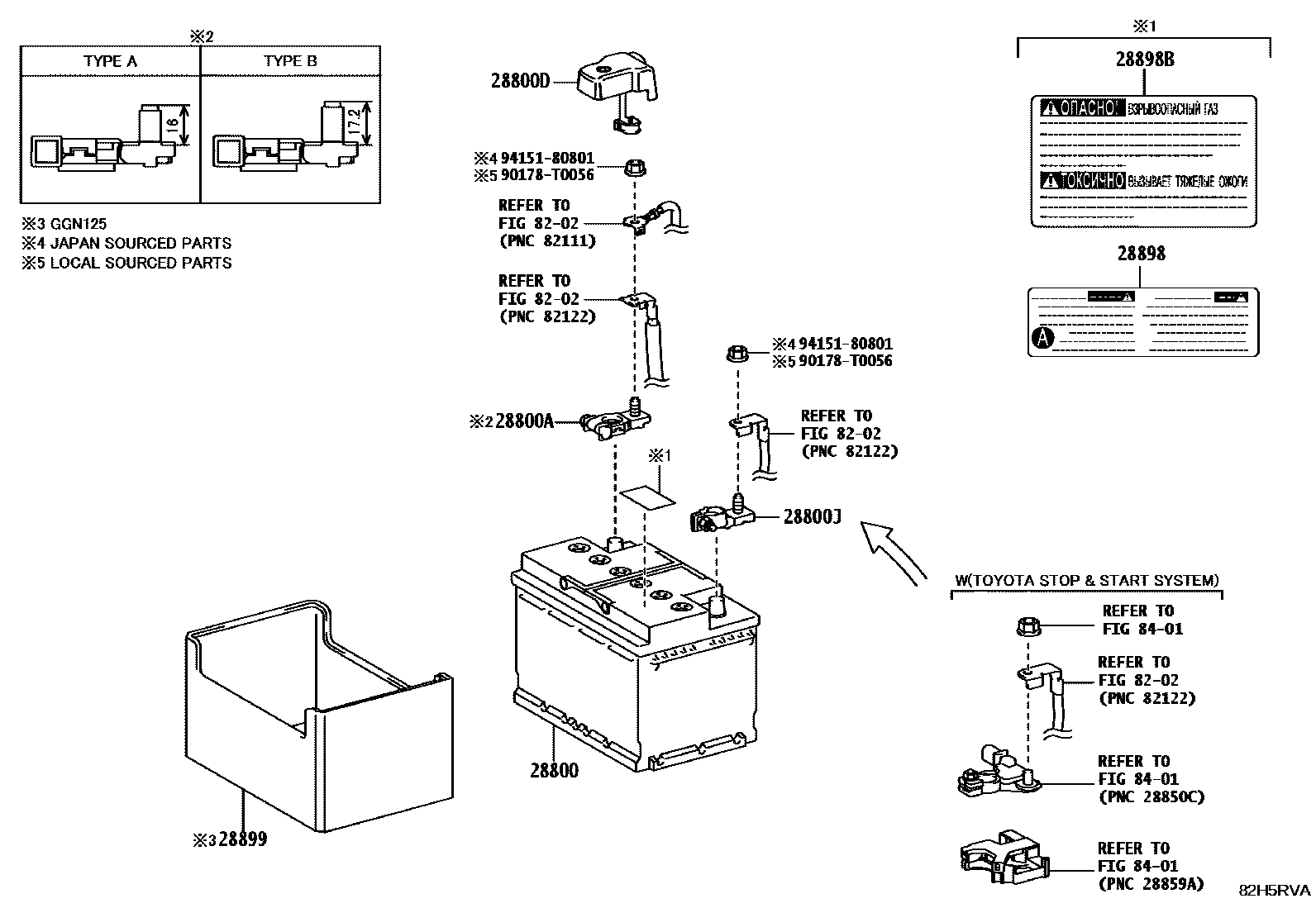

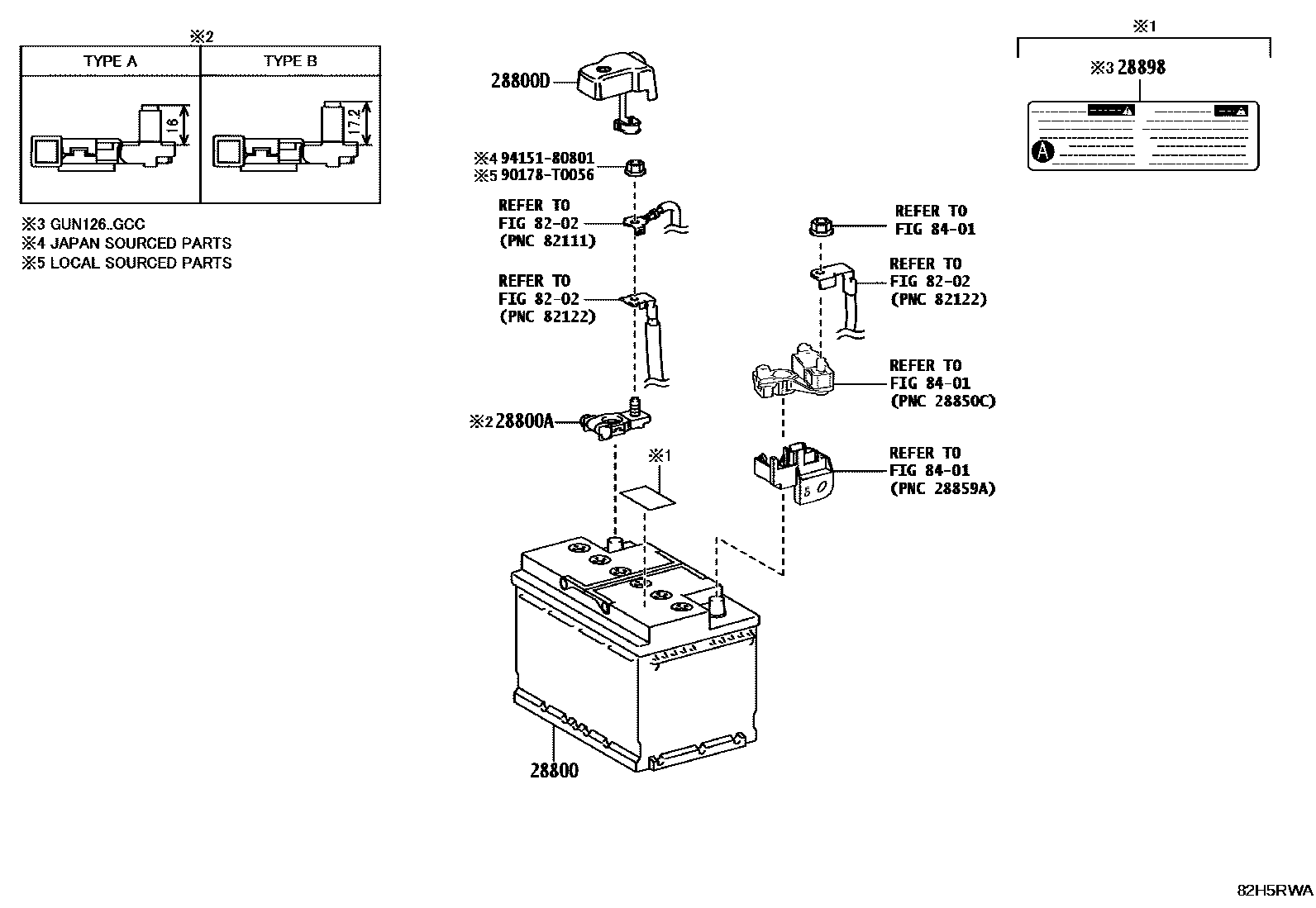

| 28800 | battery | 28800-0C241 · 28800-0C251 · 28800-0C261 · 28800-0C274 · 28800-0C361 · 28800-0E011 · 28800-0E031 · 28800-0L380 · 28800-0L461 · 28800-0L482 · 28800-0L492 · 28800-0L504 · 28800-0L511 · 28800-0L521 · 28800-0L522 · 28800-0L722 · 28800-0L732 |
| 28800A | battery positive terminal | 90982-05054 · 90982-05061 |
| 28800D | Connector cover (for battery terminals) | 82821-33350 |
| 28800J | battery negative terminal | 90982-06059 |
| 28898 | battery plates | 28897-36030 |
| 28898B | battery plates | 28897-31040 |
| 28899 | Battery insulation cover | 28899-27020 |

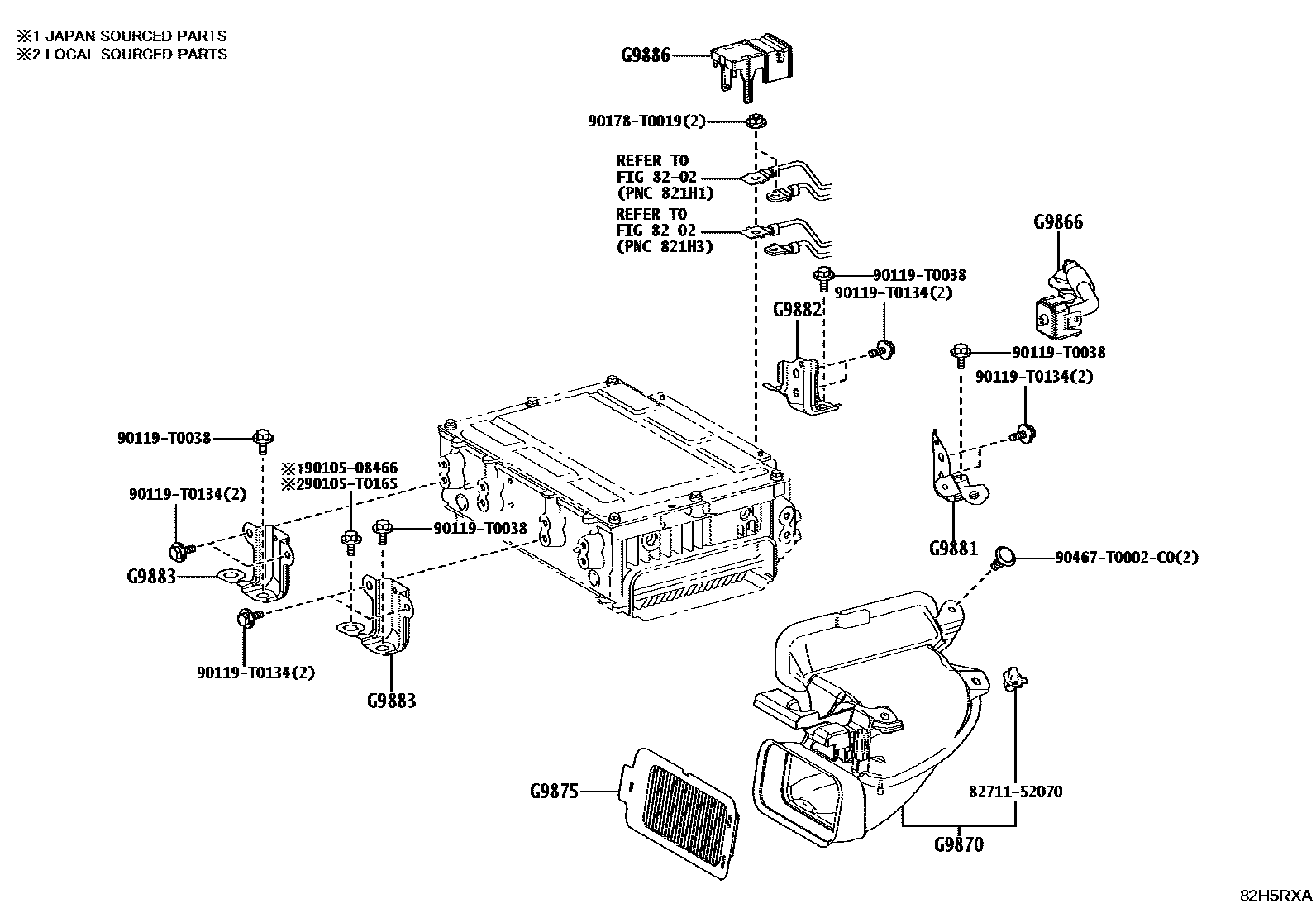

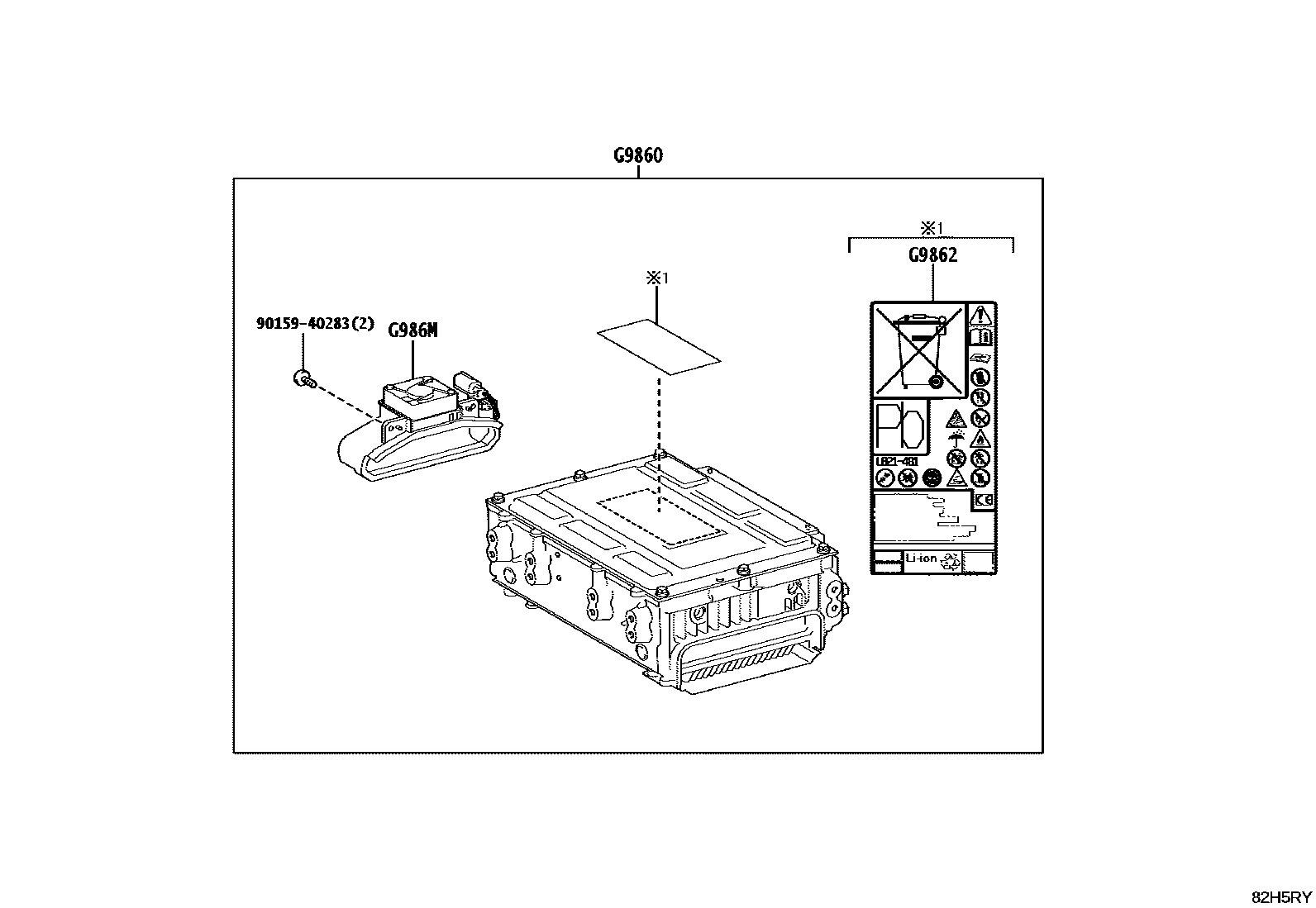

| G9860 | ENS BATTERIE, 48V | G98B0-71021 · G98B0-71022 |
| G9862 | ETIQUETTE, PRECAUTION BATTERIE 48V | G9862-0K012 |
| G9866 | FLEXIBLE, BATTERIE 48V | G9866-71010 |
| G986M | MODULE, VENTILATEUR BATTERIE 48V | G986M-71010 |
| G9870 | ENS CONDUIT, ADM BATTERIE 48V, NO.1 | G9870-0K010 |
| G9875 | FILTRE, ADM BATTERIE 48V, NO.1 | G9875-71010 |
| G9881 | SUPPORT, BATTERIE 48V, NO.1 | G9881-0K011 |
| G9882 | SUPPORT, BATTERIE 48V, NO.2 | G9882-0K011 |
| G9883 | SUPPORT, BATTERIE 48V, NO.3 | G9883-0K010 |
| G9886 | CACHE, BORNE DE BATTERIE 48V | G9886-0K020 |
