Toyota HILUX 后保险杠及附件 — Figure 5253

Toyota HILUX EPC diagram 5253, 后保险杠及附件, with 1 images and 10 PNC and OE references.

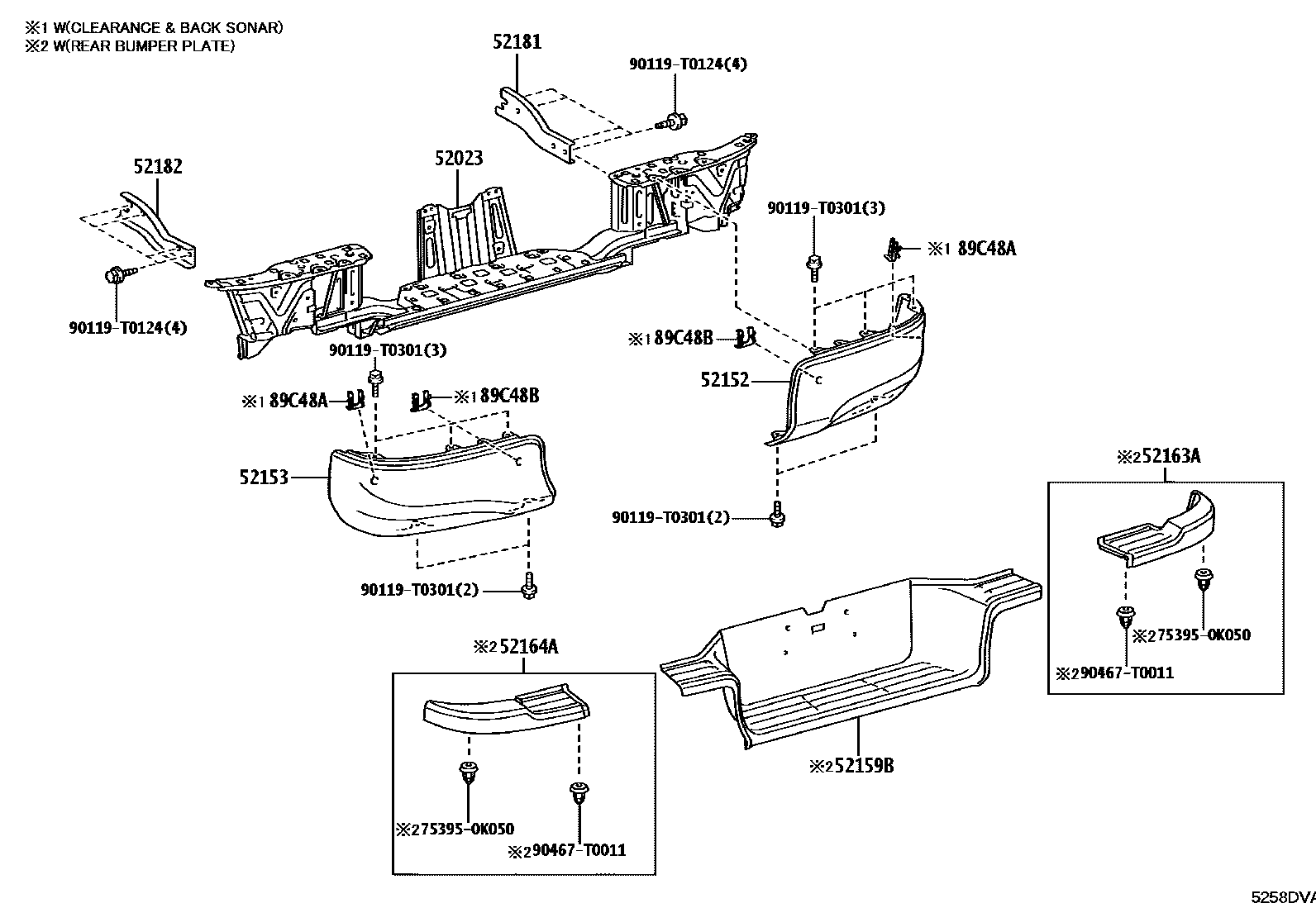

Toyota HILUX 后保险杠及附件 EPC diagram — 5258DVA
后保险杠及附件 — 5258DVA (202408 – 999999)

PNC and OE references

PNCPart nameOE numbers
52023Rear bumper reinforcement sub-assembly52023-0K031 · 52023-0K041 · 52023-0K051 · 52023-0K061 · 52023-0K071 · 52023-0K110 · 52023-0K130
52152Rear bumper right side stay52150-0K850 · 52151-0K040 · 52151-0K050 · 52151-0K060 · 52151-0K070 · 52151-0K080 · 52151-0K090 · 52151-0K100 · 52151-0K110 · 52151-0K120 · 52151-0K170 · 52151-0K190 · 52151-0K200 · 52151-0K210 · 52151-0K220 · 52151-0K230 · 52151-0K240 · 52151-0K250 · 52151-0K270 · 52151-0K300 · 52151-0K310 · 52151-0K350 · 52151-0K360 · 52151-YP010 · 52151-YP020 · 52151-YP030 · 52151-YP060 · 52151-YP070 · 52151-YP080 · 52151-YP110 · 52151-YP120
52153Rear bumper left support52152-0K040 · 52152-0K050 · 52152-0K060 · 52152-0K070 · 52152-0K080 · 52152-0K090 · 52152-0K100 · 52152-0K110 · 52152-0K120 · 52152-0K170 · 52152-0K190 · 52152-0K200 · 52152-0K210 · 52152-0K220 · 52152-0K230 · 52152-0K240 · 52152-0K250 · 52152-0K270 · 52152-0K300 · 52152-0K310 · 52152-0K350 · 52152-0K360 · 52152-YP030 · 52152-YP040 · 52152-YP050 · 52152-YP060 · 52152-YP070 · 52152-YP080 · 52152-YP110 · 52152-YP120 · 52160-0K850
52159Brear bumper bezel52159-0K291 · 52159-0K301 · 52159-0K311 · 52159-0K680 · 52159-0K700
52163ARear bumper right side fender52163-0K030 · 52163-0K040 · 52163-0K050 · 52163-0K060 · 52163-0K080
52164ARear bumper left fender52164-0K030 · 52164-0K040 · 52164-0K050 · 52164-0K060 · 52164-0K080
52181Rear bumper right arm52181-0K060 · 52181-0K070 · 52181-0K080 · 52181-0K090 · 52181-0K100
52182Rear bumper left arm52182-0K060 · 52182-0K070 · 52182-0K080 · 52182-0K090 · 52182-0K100
89C48AUltrasonic sensor rear corner fixing bracket89348-71020
89C48BUltrasonic sensor rear central fixing bracket89348-71030
