Toyota HILUX 驾驶室悬置和车身悬置 — Figure 5251

Toyota HILUX EPC diagram 5251, 驾驶室悬置和车身悬置, with 1 images and 10 PNC and OE references.

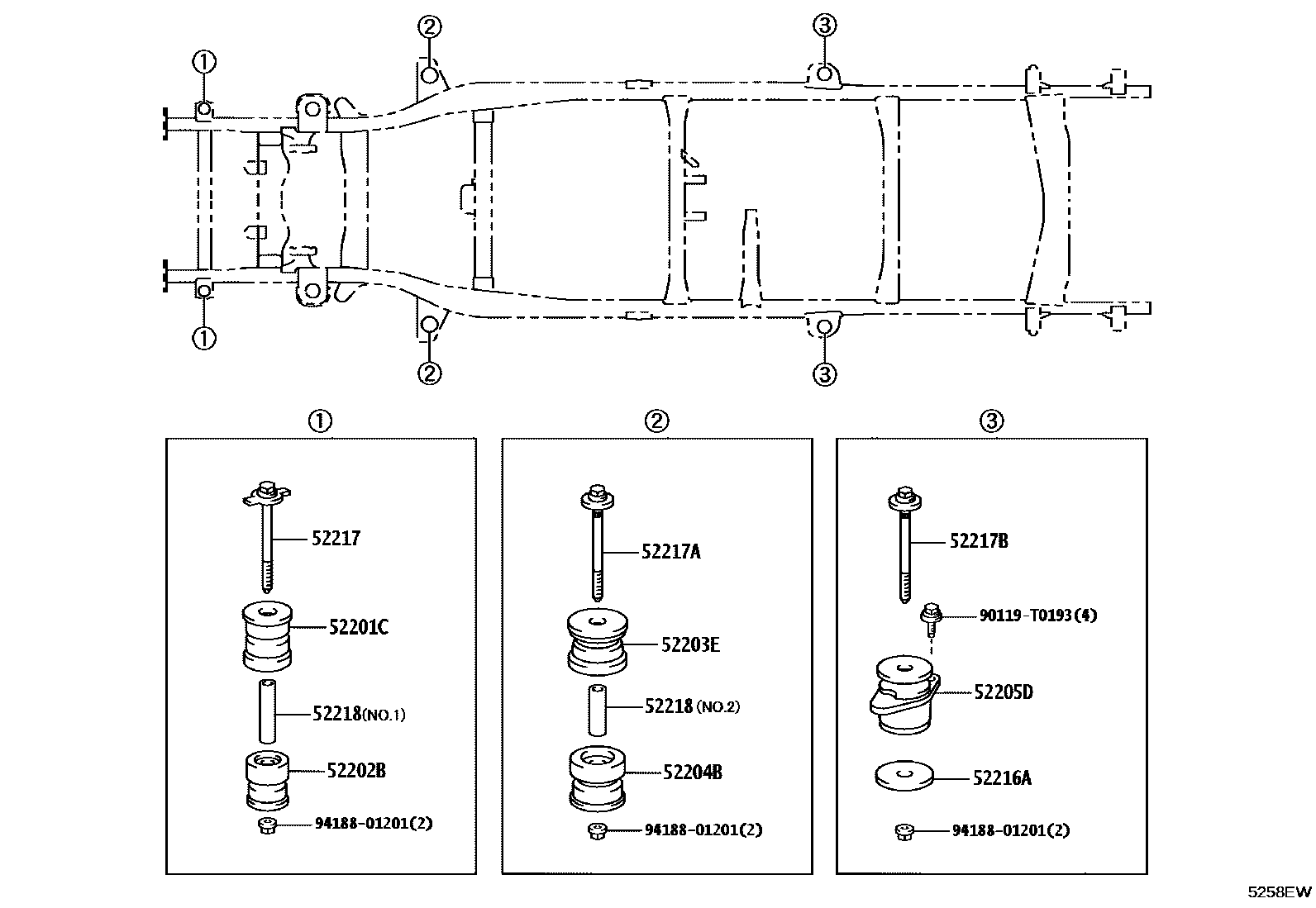

Toyota HILUX 驾驶室悬置和车身悬置 EPC diagram — 5258EW
驾驶室悬置和车身悬置 — 5258EW (202408 – 999999)

PNC and OE references

PNCPart nameOE numbers
52201CCab suspension No. 1 upper cushion pad sub-assembly52201-0K070 · 52201-0K100
52202BCab suspension No. 1 lower cushion pad sub-assembly52202-0K070 · 52202-0K100
52203ECab suspension No. 2 cushion pad sub-assembly52203-0K120 · 52203-0K150
52204BCab suspension No. 2 lower cushion pad sub-assembly52204-0K120
52205DCab suspension No. 3 upper cushion pad sub-assembly52205-0K161 · 52206-0K101
52216ACab suspension cushion block52216-0K010 · 52216-KK030
52217Body mounting bolts52217-0K010
52217ABody mounting bolts52217-0K020
52217BBody mounting bolts52217-0K020
52218Body No. 1 mounting bolt spacer fastener52218-0K010 · 52218-KK010 · 52219-0K010 · 52219-KK020
