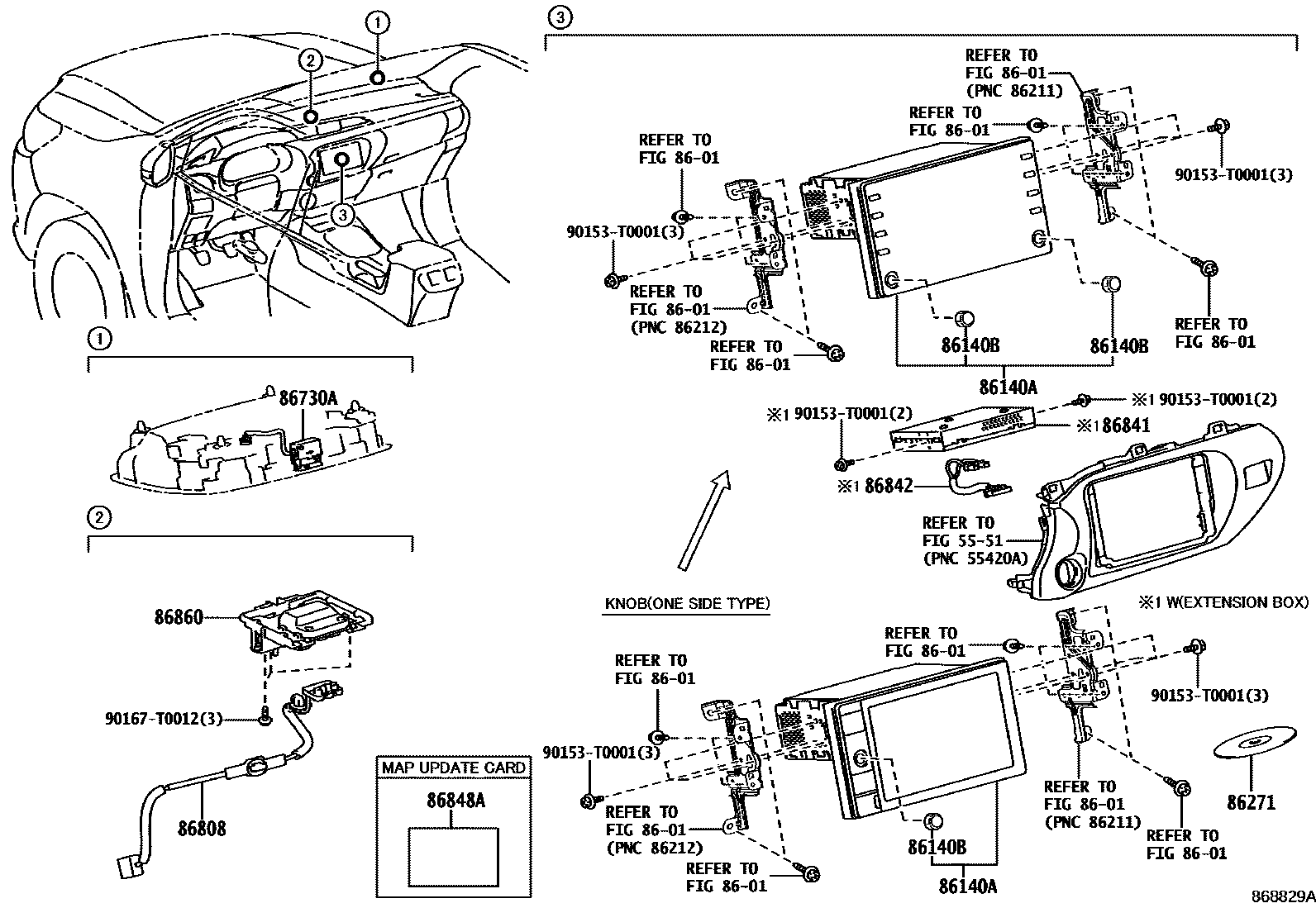

Toyota HILUX 导航和前监视器显示屏 — Figure 8603
Toyota HILUX EPC diagram 8603, 导航和前监视器显示屏, with 1 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86140A | Radio and display receiver assembly | 86140-0K690 · 86140-0KN50 · 86140-0KN60 · 86140-0KN61 · 86140-0KN70 · 86140-0KN80 · 86140-0KN81 · 86140-0KP00 · 86140-0KP10 · 86140-0KP11 · 86140-0KP20 · 86140-0KP30 · 86140-0KP41 · 86140-0KP50 · 86140-0KP60 · 86140-0KP71 · 86140-0KP72 · 86140-0KP90 · 86140-0KQ00 · 86140-0KQ20 · 86140-0KQ50 · 86140-0KQ60 · 86140-0KQ70 · 86140-0KR00 · 86140-0KR10 · 86140-0KR40 · 86140-0KS11 · 86140-0KS20 · 86140-0KS60 · 86140-0KS70 · 86140-0KT10 · 86140-0KT30 · 86140-0KT50 · 86140-0KT70 · 86140-0KU20 · 86140-0KU50 · 86140-0KU80 · 86140-0KV10 · 86140-0KW90 · 86140-0KX00 · 86140-0KY11 · 86140-0KY20 · 86140-0KY30 · 86140-0KY31 · 86140-0KY60 · 86140-0KY80 · 86140-0KZ00 · 86140-0KZ01 · 86140-0KZ90 · 86140-F0040 · 86140-F0090 · 86140-F0091 · 86140-F0100 · 86140-F0120 · 86140-F0130 · 86140-F0131 · 86140-F0160 · 86140-F0170 · 86140-F0200 · 86140-F0260 · 86140-F0280 · 86140-F0290 |
| 86140B | Radio and display receiver switch button | 90010-22129 · 90011-25321 · 90011-25323 · 90011-25325 · 90011-25333 |
| 86271 | CD | 86807-11014 · 86807-11035 · 86807-11043 · 86807-11044 · 86807-11065 · 86807-11066 · 86807-11074 · 86807-11075 · 86807-33013 · 86807-33014 |
| 86730A | Telephone amplifier assembly | 86730-20060 · 86730-60050 · 86730-71030 |
| 86808 | No. 1 navigation antenna wire sub-assembly | 86808-0K051 · 86808-0K181 · 86808-0K231 · 86808-0K280 |
| 86841 | Navigation ECU | 86840-02062 · 86840-0K182 · 86840-0K192 · 86840-0K201 · 86840-0K212 · 86840-0K222 |
| 86842 | Navigation harness No. 1 | 86842-33150 |
| 86848A | Map serial number update card | 86848-33010 · 86848-33020 · 86848-33040 · 86848-33060 · 86848-33070 · 86848-33080 |
| 86860 | Navigation antenna assembly | 86860-0K040 · 86880-0K080 |
