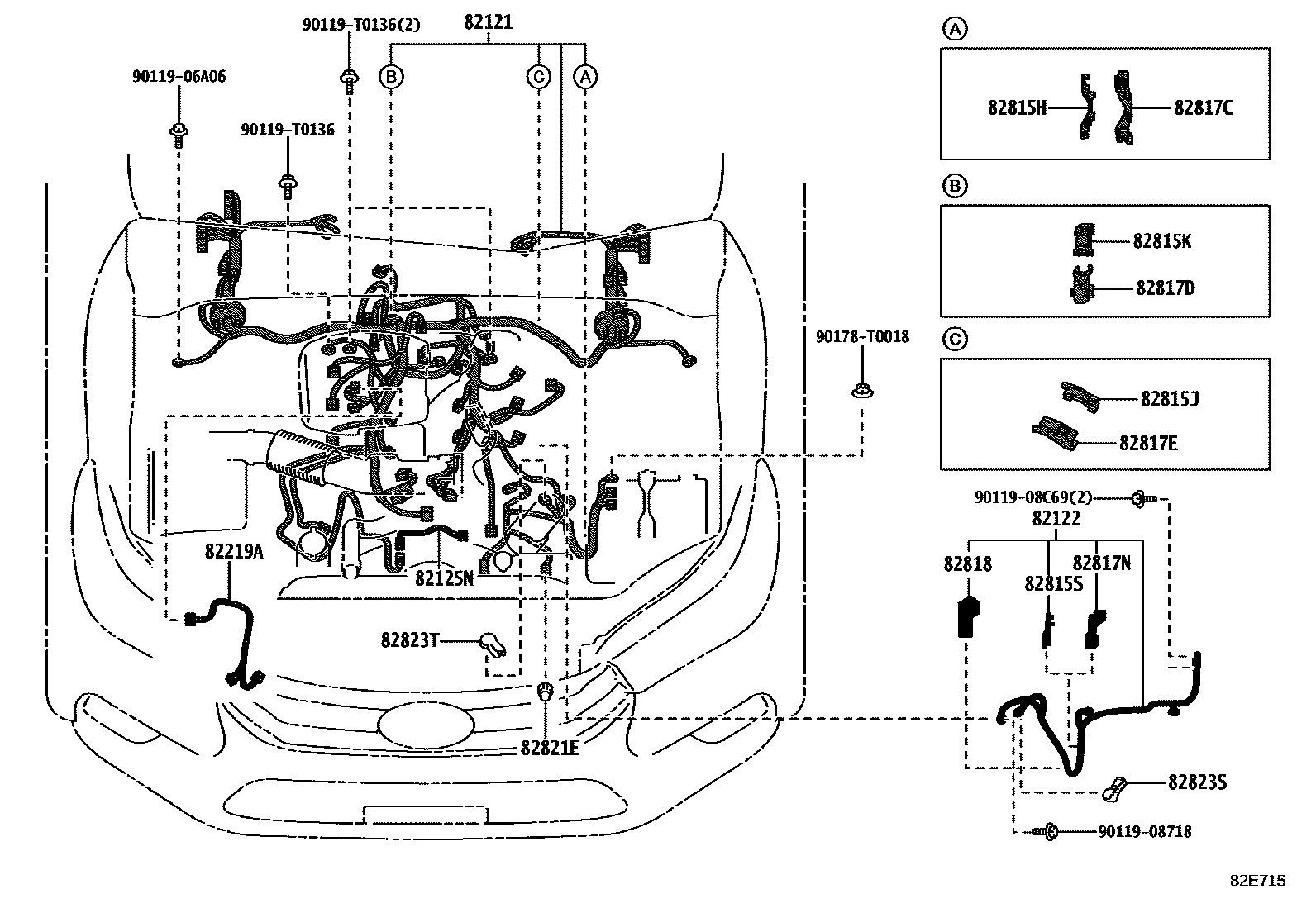

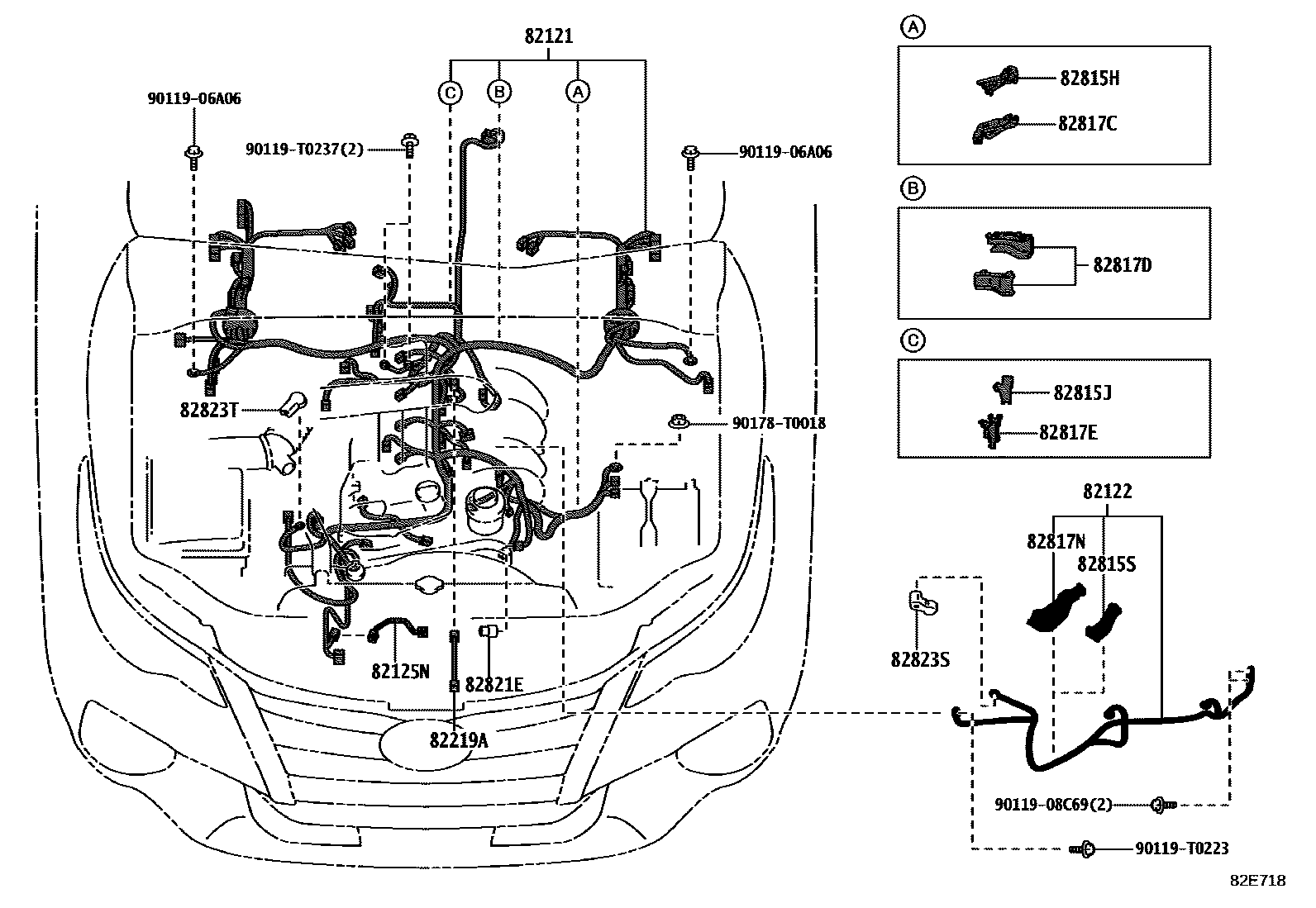

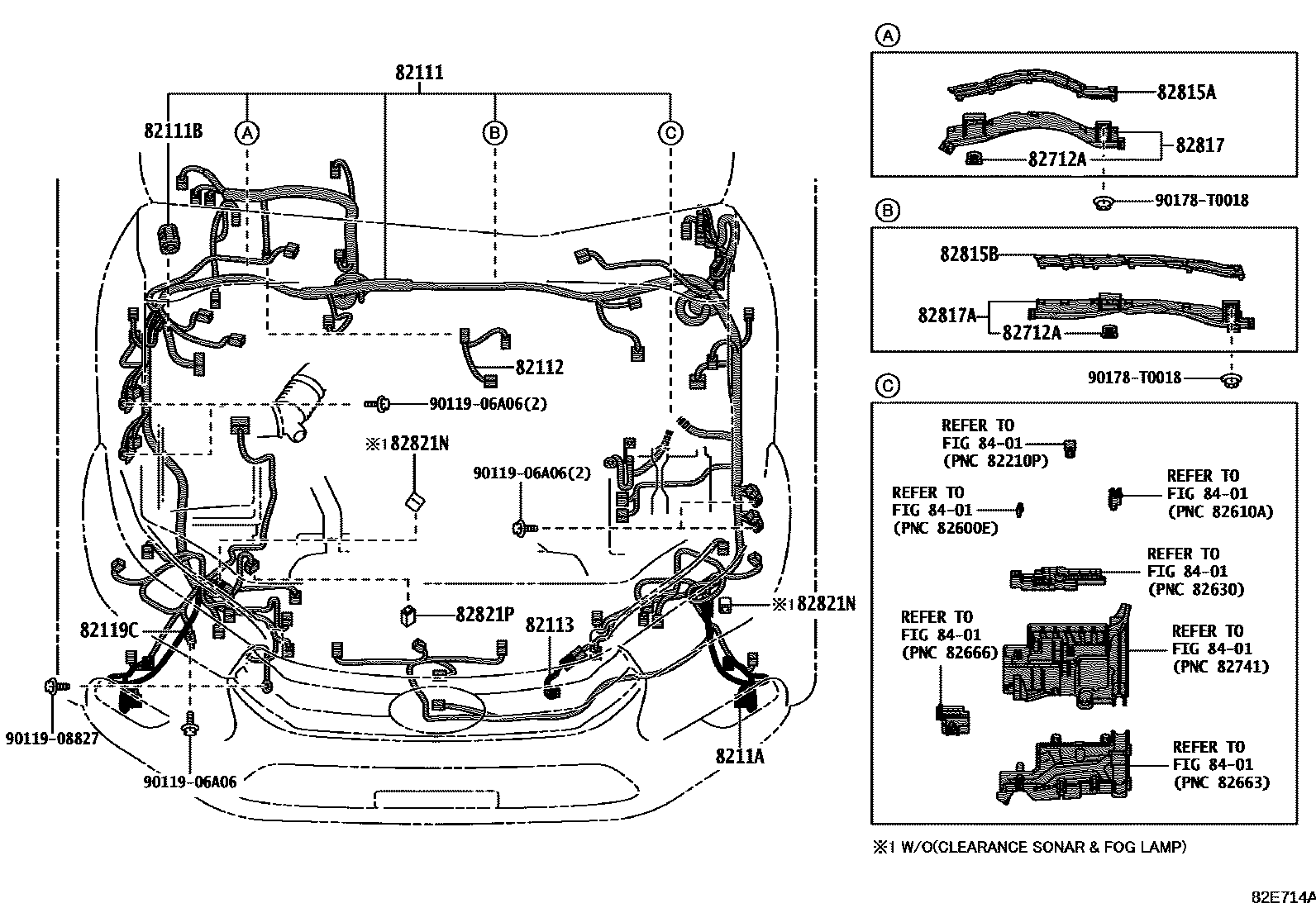

Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 19 images and 38 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

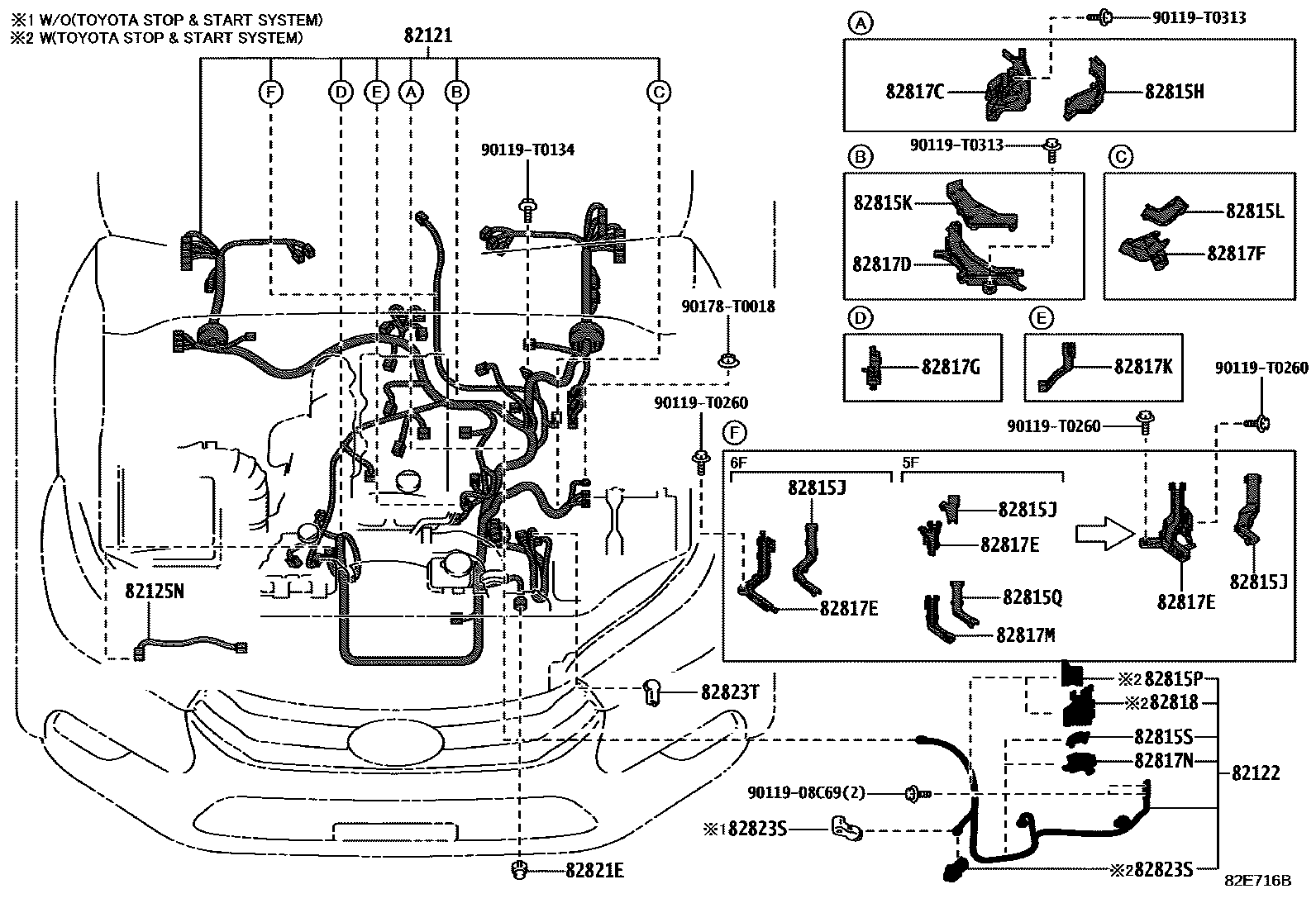

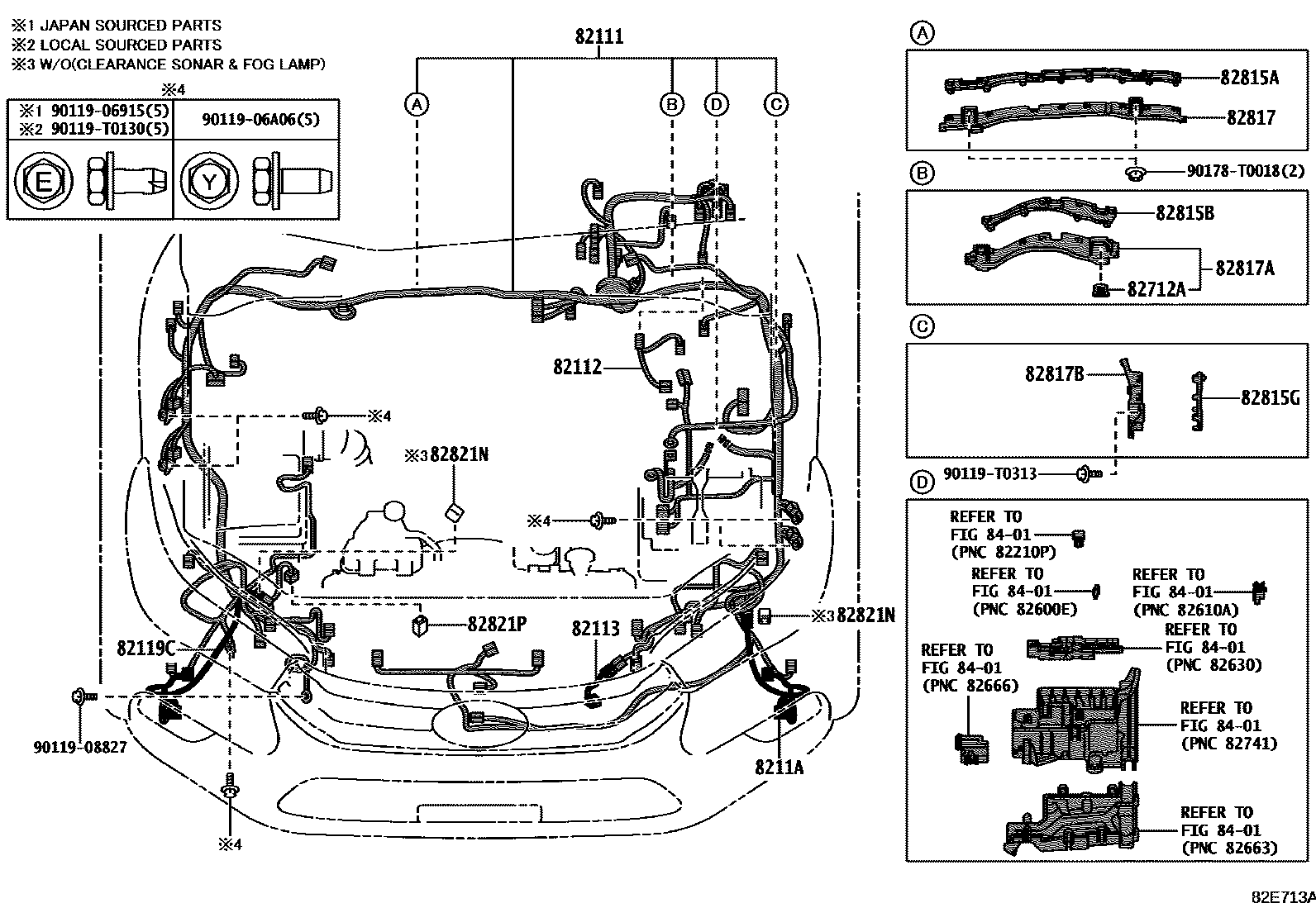

| 82111 | Engine room main wiring harness | 8211D-KKJ00 · 8211D-KKJ10 · 8211D-KKJ30 · 8211D-KKL40 · 8211D-KKL50 · 8211D-KKL60 · 8211D-KKL70 · 8211D-KKP50 · 8211D-KKP51 · 8211D-KKQ60 · 8211D-KKQ61 · 8211D-KKR00 · 8211D-KKR01 · 8211D-KKR10 · 8211D-KKR11 · 8211D-KKR20 · 8211D-KKR21 · 8211D-KKR40 · 8211D-KKR41 · 8211D-KKR60 · 8211D-KKR61 · 8211D-KKR70 · 8211D-KKR71 · 8211D-KKR80 · 8211D-KKR90 · 8211D-KKS00 · 8211D-KKS01 · 8211D-KKS10 · 8211D-KKS11 · 8211D-KKS30 · 8211D-KKS31 · 8211D-KKW40 · 8211D-KKW50 · 8211D-KKY30 · 8211D-KKY31 · 8211D-KKY60 · 8211D-KKY61 · 8211D-KKY70 · 8211D-KKZ00 · 8211D-KKZ20 · 8211D-KKZ30 · 8211D-KKZ40 · 8211E-KK030 · 8211E-KK040 · 8211E-KK050 · 8211E-KK350 · 8211E-KK360 · 8211E-KK380 · 8211E-KK381 · 8211E-KK390 · 8211E-KK400 · 8211E-KK401 · 8211E-KK410 · 8211E-KK420 · 8211E-KK421 · 8211E-KK430 · 8211E-KK431 · 8211E-KK450 · 8211E-KK470 · 8211E-KK471 · 8211E-KK500 · 8211E-KK510 · 8211E-KK511 · 8211E-KK520 · 8211E-KK521 · 8211E-KK530 · 8211E-KK540 · 8211E-KK541 · 8211E-KK570 · 8211E-KK580 · 8211E-KK600 · 8211E-KK601 · 8211E-KK610 · 8211E-KK611 · 8211E-KK620 · 8211E-KK630 · 8211E-KK640 · 8211E-KK660 · 8211E-KK670 · 8211E-KK680 · 8211E-KK720 · 8211E-KK730 · 8211E-KK731 · 8211E-KK740 · 8211E-KK750 · 8211E-KK751 · 8211E-KK760 · 8211E-KK761 · 8211E-KK770 · 8211E-KK771 · 8211E-KK780 · 8211E-KK790 · 8211E-KK791 · 8211E-KK810 · 8211E-KK811 · 8211E-KK820 · 8211E-KK821 · 8211E-KK830 · 8211E-KK831 · 8211E-KK870 · 8211E-KK871 · 8211E-KK880 · 8211E-KK890 · 8211E-KK891 · 8211E-KKA00 · 8211E-KKA01 · 8211E-KKA10 · 8211E-KKA40 · 8211E-KKA50 · 8211E-KKA51 · 8211E-KKA60 · 8211E-KKA61 · 8211E-KKA80 · 8211E-KKA81 · 8211E-KKA90 · 8211E-KKA91 · 8211E-KKB10 · 8211E-KKB11 · 8211E-KKB30 · 8211E-KKB31 · 8211E-KKB40 · 8211E-KKB60 · 8211E-KKB61 · 8211E-KKB70 · 8211E-KKB80 · 8211E-KKB90 · 8211E-KKC00 · 8211E-KKC10 · 8211E-KKC11 · 8211E-KKC20 · 8211E-KKC30 · 8211E-KKC40 · 8211E-KKC41 · 8211E-KKC50 · 8211E-KKC60 · 8211E-KKC70 · 8211E-KKC71 · 8211E-KKC80 · 8211E-KKC90 · 8211E-KKC91 · 8211E-KKD00 · 8211E-KKD10 · 8211E-KKD11 · 8211E-KKD20 · 8211E-KKD21 · 8211E-KKD30 · 8211E-KKD31 · 8211E-KKD40 · 8211E-KKD41 · 8211E-KKD50 · 8211E-KKD51 · 8211E-KKD60 · 8211E-KKD70 · 8211E-KKD71 · 8211E-KKD80 · 8211E-KKD81 · 8211E-KKD90 · 8211E-KKD91 · 8211E-KKE40 · 8211E-KKE41 · 8211E-KKE50 · 8211E-KKE51 · 8211E-KKE60 · 8211E-KKE70 · 8211E-KKE71 · 8211E-KKE80 · 8211E-KKE81 · 8211E-KKE90 · 8211E-KKE91 · 8211E-KKF10 · 8211E-KKF11 · 8211E-KKF20 · 8211E-KKF21 · 8211E-KKF30 · 8211E-KKF31 · 8211E-KKF40 · 8211E-KKF60 · 8211E-KKF61 · 8211E-KKF70 · 8211E-KKF71 · 8211E-KKF90 · 8211E-KKF91 · 8211E-KKG00 · 8211E-KKG01 · 8211E-KKG10 · 8211E-KKG11 · 8211E-KKG20 · 8211E-KKG21 · 8211E-KKJ30 · 8211E-KKJ40 · 8211E-KKJ50 · 8211E-KKJ51 · 8211E-KKJ60 · 8211E-KKJ70 · 8211E-KKJ71 · 8211E-KKJ80 · 8211E-KKJ81 · 8211E-KKJ90 · 8211E-KKJ91 · 8211E-KKK00 · 8211E-KKK01 · 8211E-KKK40 · 8211E-KKK41 · 8211E-KKK50 · 8211E-KKK51 · 8211E-KKK60 · 8211E-KKK70 · 8211E-KKK71 · 8211E-KKK80 · 8211E-KKK81 · 8211E-KKL10 · 8211E-KKL40 · 8211E-KKL41 · 8211E-KKL60 · 8211E-KKL80 · 8211E-KKL81 · 8211E-KKL90 · 8211E-KKL91 · 8211E-KKM00 · 8211E-KKM10 · 8211E-KKM11 · 8211E-KKZ00 · 8211E-KKZ01 · 8211E-KKZ10 · 8211E-KKZ30 · 8211E-KKZ31 · 8211E-KKZ40 · 8211E-KKZ41 · 8211E-KKZ50 · 8211E-KKZ51 · 8211E-KKZ60 · 8211E-KKZ61 · 8211E-KKZ70 · 8211E-KKZ71 · 8211E-KKZ80 · 8211E-KKZ81 · 8211E-KKZ90 · 8211E-KKZ91 · 8211F-KK010 · 8211F-KK011 · 8211F-KK020 · 8211F-KK021 · 8211F-KK850 · 8211F-KK851 · 8211F-KK860 · 8211F-KK861 · 8211F-KK870 · 8211F-KK871 |
| 82111B | condenser | 90980-04206 |
| 82112 | Engine room wiring harness No. 2 | 82112-KK010 · 82112-KK060 |
| 82113 | Engine room wiring harness No. 3 | 82113-KK020 |
| 82119C | Engine room wiring harness No. 5 | 82119-KK040 · 82119-KK050 · 82119-KK060 · 82119-KK070 · 82119-KK090 · 82119-KK110 · 82119-KK130 · 82119-KK140 |
| 8211A | Engine room wiring harness No. 6 | 8211A-KK040 · 8211A-KK050 · 8211A-KK060 · 8211A-KK070 · 8211A-KK090 · 8211A-KK110 · 8211A-KK140 · 8211A-KK150 |

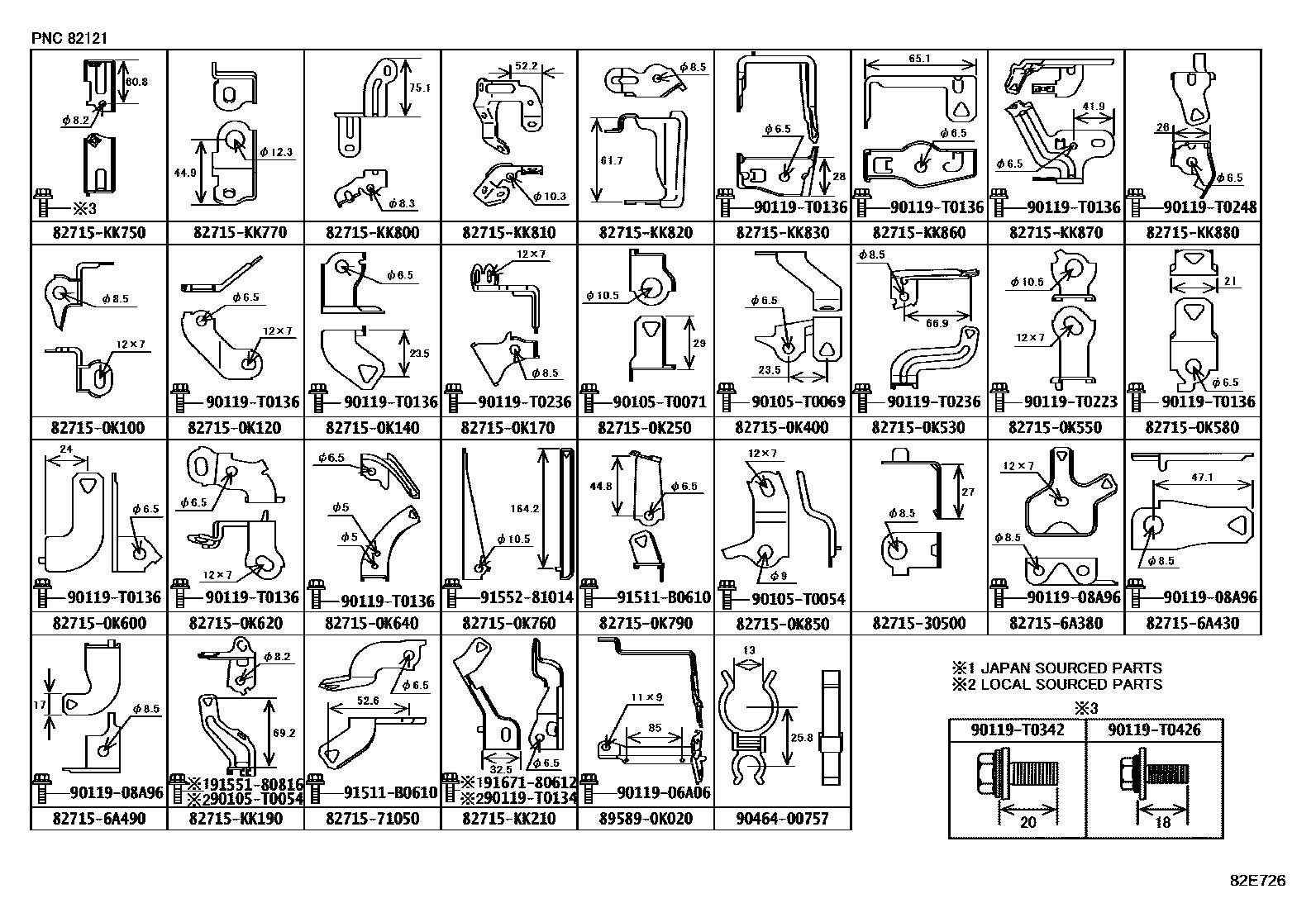

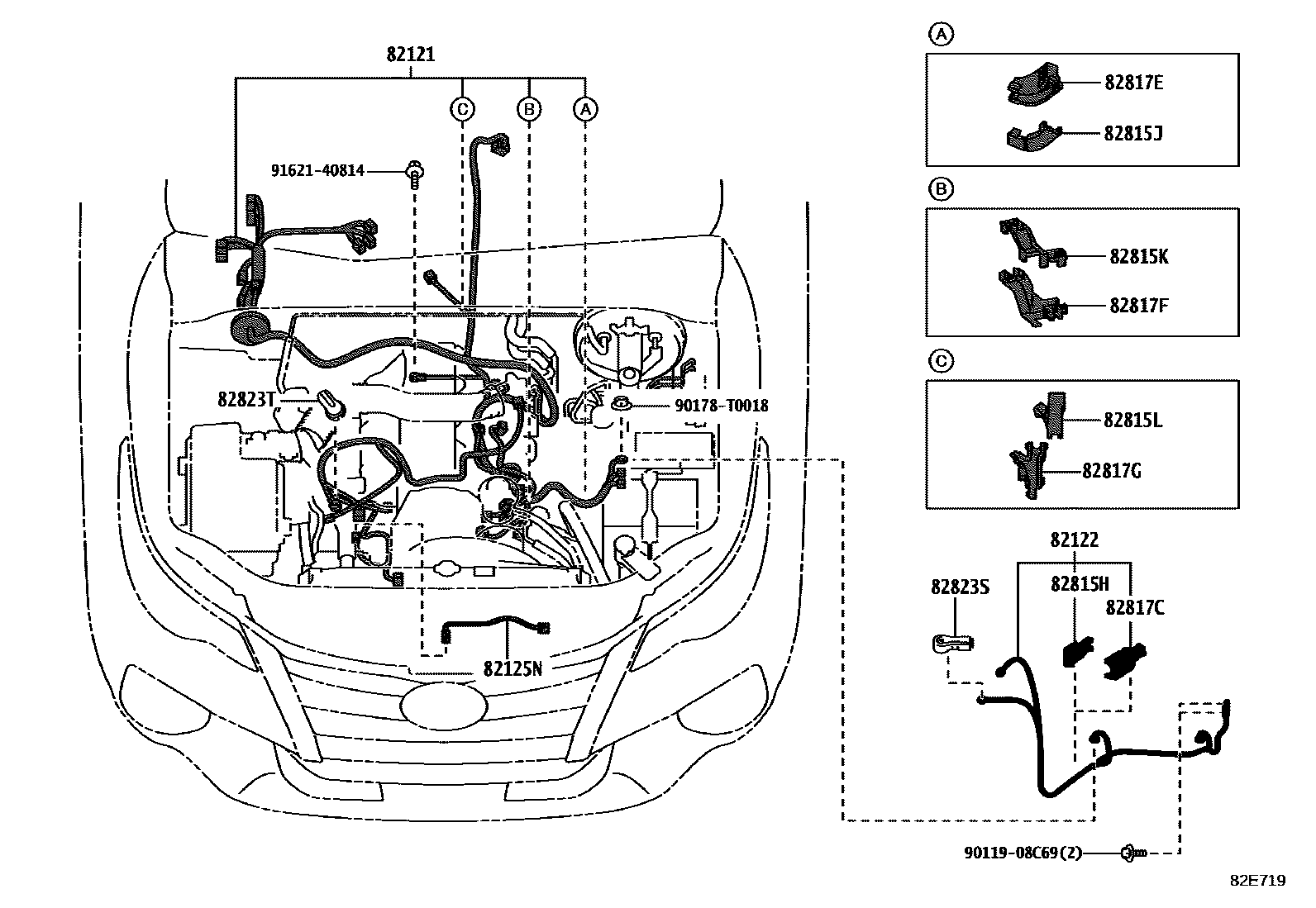

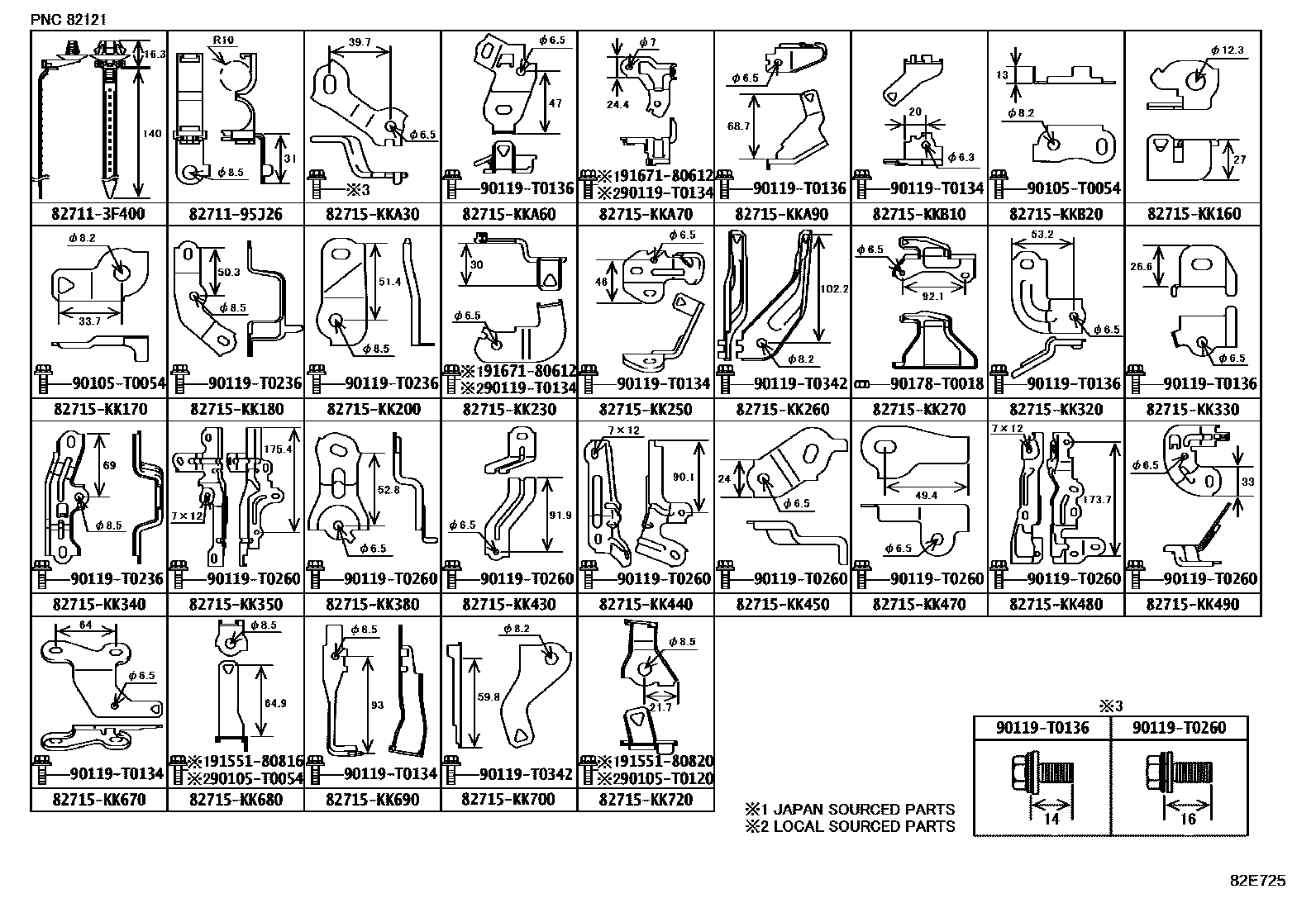

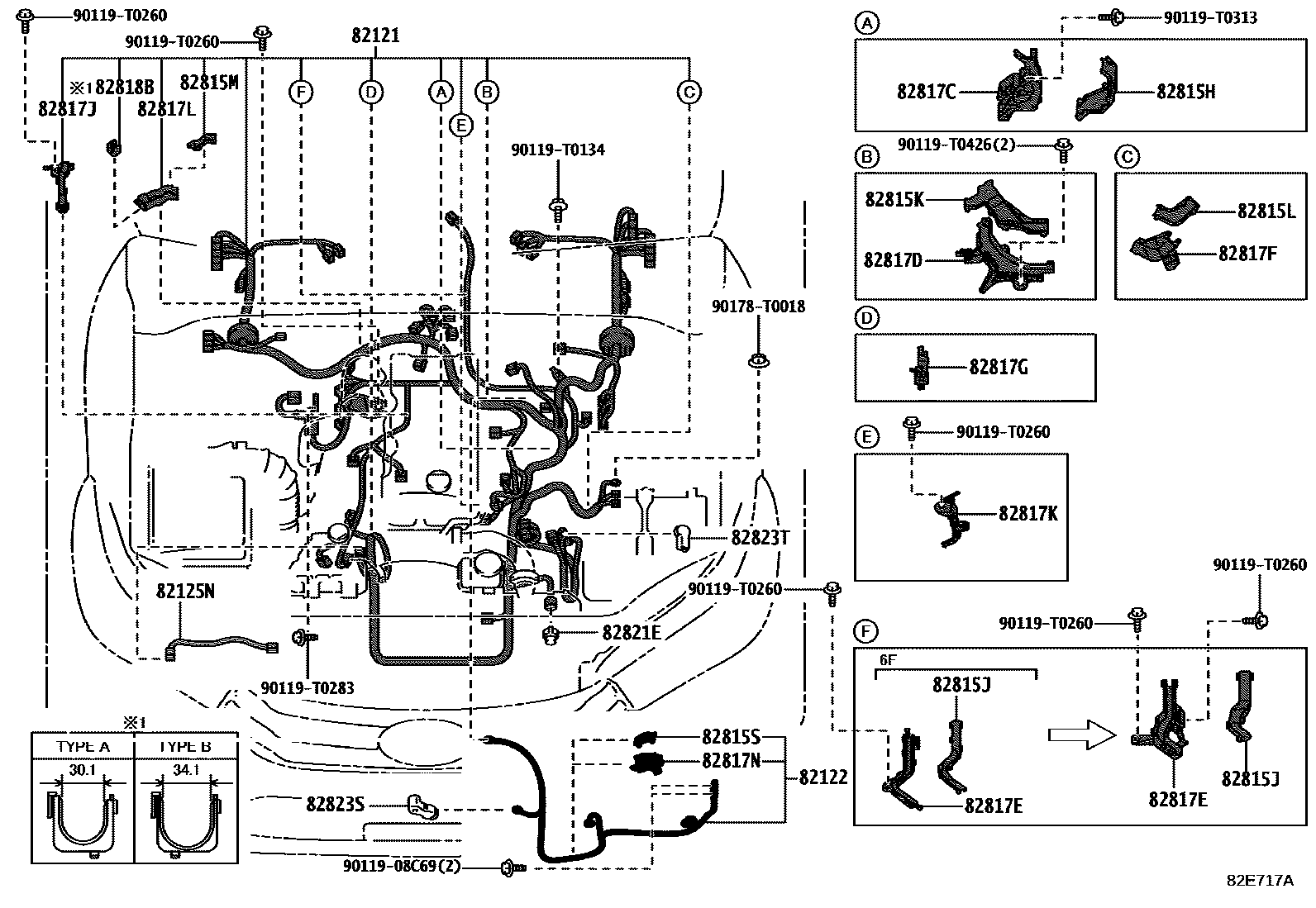

| 82121 | Engine wiring harness | 82121-71151 · 82126-KK400 · 82126-KK430 · 82126-KK440 · 82126-KK450 · 82126-KK490 · 82126-KK540 · 82126-KK550 · 82126-KK560 · 82126-KK570 · 82126-KK590 · 82126-KK600 · 82126-KK610 · 82126-KK630 · 82126-KK640 · 82126-KK650 · 82126-KK660 · 82126-KK680 · 82126-KK690 · 82126-KK700 · 82126-KK710 · 82126-KK720 · 82126-KK770 · 82126-KK780 · 82126-KK790 · 82126-KK800 · 82126-KK810 · 82126-KK830 · 82126-KK840 · 82126-KK850 · 82126-KKA00 · 82126-KKA10 · 82126-KKA70 · 82126-KKA80 · 82126-KKB10 · 82126-KKB30 · 82126-KKB40 · 82126-KKB60 · 82126-KKB80 · 82126-KKC00 · 82126-KKC10 · 82126-KKC20 · 82126-KKL10 · 82126-KKL20 · 82126-KKL30 · 8213B-KK150 · 8213B-KK160 · 8213B-KK170 · 8213B-KK180 · 8213B-KK350 · 8213B-KK360 · 8213B-KK390 · 8213B-KK400 · 8213B-KK410 · 8213B-KK420 · 8213B-KK500 · 8213B-KK510 · 8213B-KK520 · 8213B-KK580 · 8213B-KK590 · 8213B-KK600 · 8213B-KK610 · 8213B-KK620 · 8213B-KK630 · 8213B-KK640 · 8213B-KK650 · 8213B-KK660 · 8213B-KK670 · 8213B-KK680 · 8213B-KK690 · 8213B-KK700 · 8213B-KK710 · 8213B-KK720 · 8213B-KK730 · 8213B-KK740 · 8213B-KK750 · 8213B-KK760 · 8213B-KK770 · 8213B-KK780 · 8213B-KK790 · 8213B-KK800 · 8213B-KK810 · 8213B-KK850 · 8213B-KK860 · 8213B-KK870 · 8213B-KK880 · 8213B-KK890 · 8213B-KKA00 · 8213B-KKA20 · 8213B-KKA40 · 8213B-KKA50 · 8213B-KKA60 · 8213B-KKA70 · 8213B-KKA80 · 8213B-KKA90 · 8213B-KKB00 · 8213B-KKB10 · 8213B-KKB20 · 8213B-KKB40 · 8213B-KKB50 · 8213B-KKB60 · 8213B-KKB70 · 8213B-KKB80 · 8213B-KKC00 · 8213B-KKC10 · 8213B-KKC20 · 8213B-KKC30 · 8213B-KKC40 · 8213B-KKC50 · 8213B-KKC60 · 8213B-KKC70 · 8213B-KKC80 · 8213B-KKC90 · 8213B-KKD20 · 8213B-KKD30 · 8213B-KKD40 · 8213B-KKD50 · 8213B-KKE00 · 8213B-KKE10 · 8213B-KKE20 · 8213B-KKE40 · 8213B-KKF30 · 8213B-KKF60 · 8213B-KKF70 · 8213B-KKG10 · 8213B-KKJ00 · 8213B-KKJ10 · 8213B-KKJ20 · 8213B-KKJ30 · 8213B-KKJ50 · 8213B-KKJ60 · 8213B-KKJ70 · 8213B-KKL40 · 8213B-KKL50 · 8213B-KKL60 · 8213B-KKL90 · 8213B-KKM20 · 8213B-KKM30 · 8213B-KKM40 · 8213B-KKM50 · 8213B-KKM60 · 8213B-KKM70 · 8213B-KKM80 · 8213B-KKM90 · 8213B-KKN00 · 8213B-KKN10 · 8213B-KKN20 · 8213B-KKN30 · 8213B-KKN40 · 8213B-KKN50 · 8213B-KKN60 · 8213B-KKN70 · 8213B-KKN80 · 8213B-KKQ00 · 8213B-KKQ40 · 8213B-KKQ50 · 8213B-KKQ60 · 8213B-KKQ70 · 8213B-KKQ80 · 8213B-KKQ90 · 8213B-KKR00 · 8213B-KKR20 · 8213B-KKR30 · 8213B-KKR40 · 8213B-KKR80 · 8213B-KKS00 · 8213B-KKS10 · 8213B-KKS20 · 8213B-KKS30 · 8213B-KKS40 · 8213B-KKS60 · 8213B-KKS70 · 8213B-KKS80 · 8213B-KKS90 · 8213B-KKT00 · 8213B-KKT20 · 8213B-KKT40 · 8213B-KKU60 · 8213B-KKU70 · 8213B-KKU80 · 8213B-KKU90 · 8213B-KKV10 · 8213B-KKV20 · 8213B-KKV30 · 8213B-KKV40 · 8213B-KKV50 · 8213B-KKV60 · 8213B-KKV70 · 8213B-KKV80 · 8213B-KKV90 · 8213B-KKW00 · 8213B-KKW20 · 8213B-KKW40 · 8213B-KKW50 · 8213B-KKW60 · 8213B-KKW70 · 8213B-KKW80 · 8213B-KKW90 · 8213B-KKX00 · 8213B-KKX10 · 8213B-KKX70 · 8213B-KKX80 · 8213B-KKX90 · 8213B-KKZ50 · 8213B-KKZ60 |
| 82122 | Engine No. 2 wiring harness | 82122-KK100 · 82122-KK120 · 82122-KK140 · 82122-KK150 · 82122-KK160 · 82122-KK170 · 82122-KK210 · 82122-KK220 · 82122-KK230 · 82122-KK350 · 82122-KK370 · 82122-KK390 |
| 82125N | Engine No. 5 wiring harness | 82125-KK010 |
| 82127 | Differential harness | 82127-0K010 · 82127-0K011 |

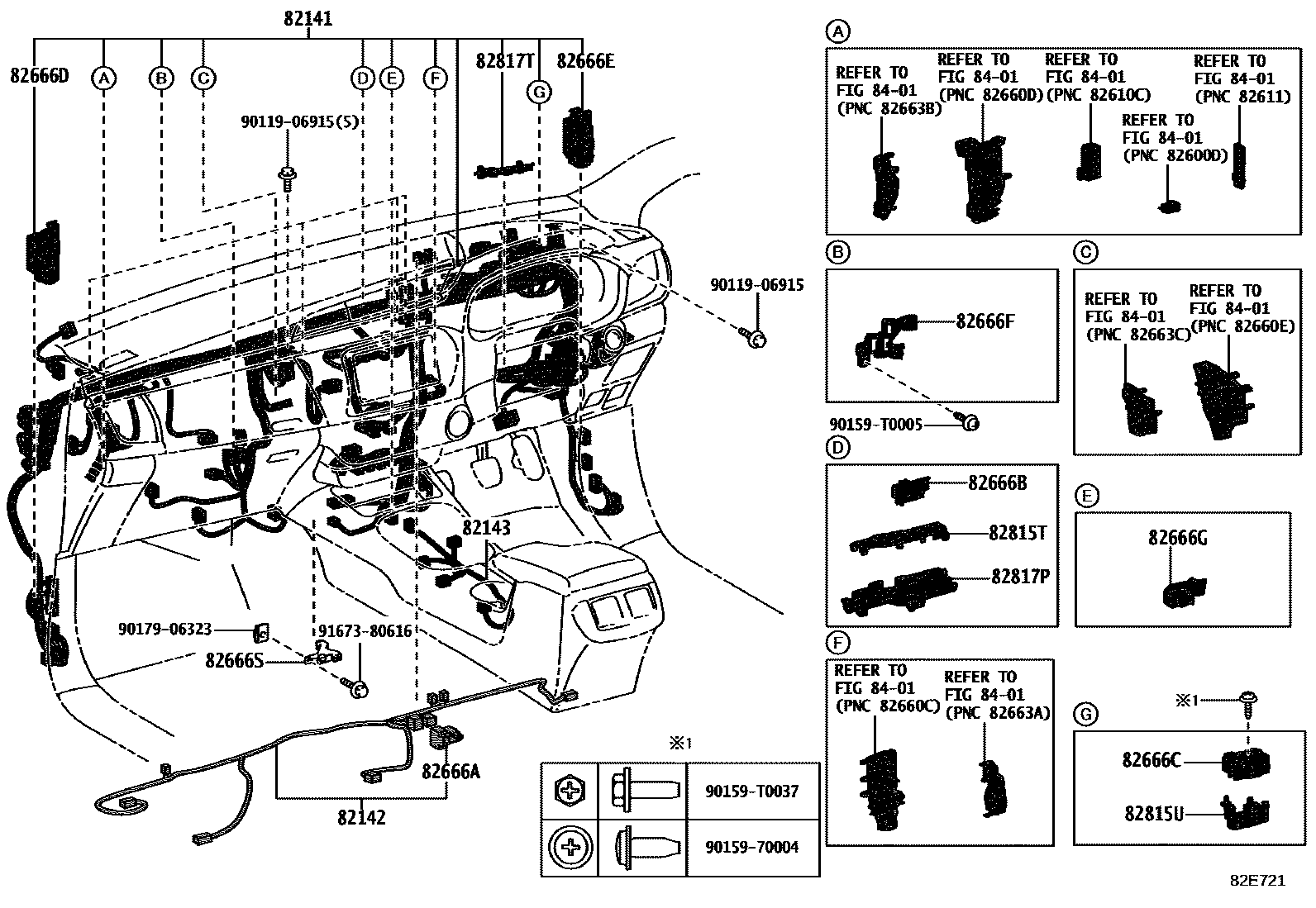

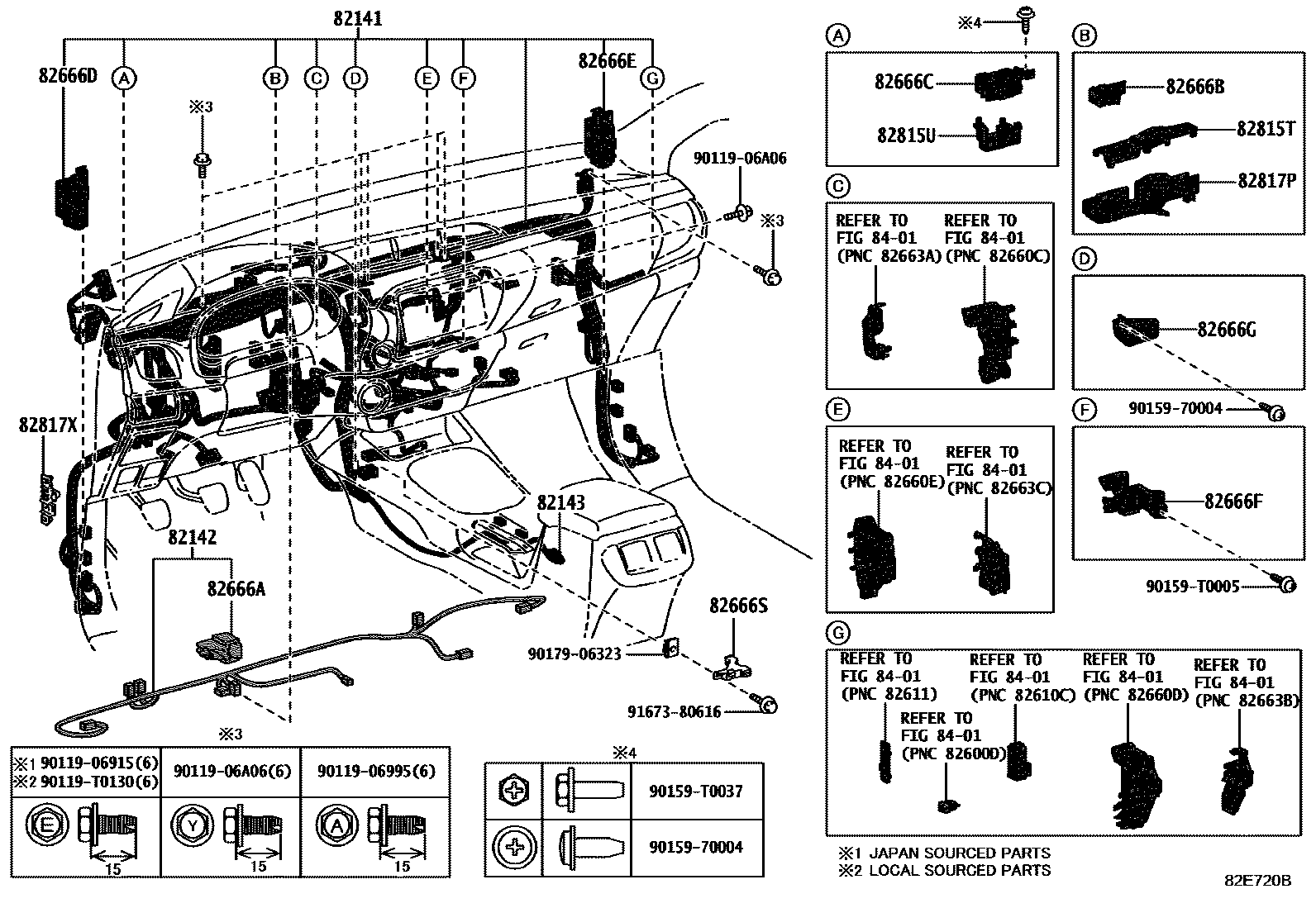

| 82141 | Dashboard wiring harness | 8214B-KKG20 · 8214B-KKG30 · 8214B-KKJ10 · 8214B-KKJ20 · 8214B-KKK70 · 8214B-KKK80 · 8214B-KKK90 · 8214B-KKL00 · 8214B-KKL10 · 8214B-KKL20 · 8214B-KKL30 · 8214B-KKL40 · 8214B-KKS30 · 8214B-KKS50 · 8214B-KKS90 · 8214B-KKT00 · 8214B-KKT10 · 8214B-KKT20 · 8214B-KKT30 · 8214B-KKT60 · 8214B-KKT90 · 8214B-KKU10 · 8214B-KKU40 · 8214B-KKU50 · 8214B-KKU70 · 8214B-KKU90 · 8214B-KKV60 · 8214B-KKV70 · 8214B-KKV80 · 8214B-KKV90 · 8214B-KKW00 · 8214B-KKW20 · 8214B-KKW30 · 8214B-KKW40 · 8214B-KKX00 · 8214B-KKX10 · 8214B-KKX20 · 8214B-KKX30 · 8214B-KKX40 · 8214B-KKX50 · 8214B-KKY30 · 8214B-KKY40 · 8214B-KKY50 · 8214B-KKY60 · 8214B-KKY70 · 8214B-KKY90 · 8214B-KKZ10 · 8214B-KKZ30 · 8214B-KKZ40 · 8214B-KKZ50 · 8214B-KKZ60 · 8214B-KKZ80 · 8214B-KKZ90 · 8214C-KK320 · 8214C-KK660 · 8214C-KK830 · 8214C-KKA00 · 8214C-KKA10 · 8214C-KKA80 · 8214C-KKB20 · 8214C-KKC40 · 8214C-KKE30 · 8214C-KKE60 · 8214C-KKE70 · 8214C-KKF90 · 8214C-KKG20 · 8214C-KKJ50 · 8214C-KKJ60 · 8214C-KKK40 · 8214C-KKK50 · 8214C-KKL10 · 8214C-KKL20 · 8214C-KKM00 · 8214C-KKM70 · 8214C-KKQ00 · 8214C-KKQ10 · 8214C-KKQ40 · 8214C-KKS10 · 8214C-KKV00 · 8214C-KKV10 · 8214C-KKV80 · 8214C-KKW90 · 8214D-KK310 · 8214D-KK420 · 8214D-KK710 · 8214D-KKB50 · 8214D-KKC40 · 8214E-KK300 · 8214E-KK301 · 8214E-KK660 · 8214E-KK661 · 8214E-KK860 · 8214E-KK870 · 8214E-KK880 · 8214E-KK890 · 8214E-KKA60 · 8214E-KKA70 · 8214E-KKJ30 · 8214F-KK130 · 8214F-KK140 · 8214F-KK160 · 8214F-KKS20 · 8214F-KKS40 · 8214F-KKS80 · 8214F-KKT00 · 8214F-KKT40 · 8214F-KKT60 · 8214F-KKV50 · 8214F-KKW10 · 8214H-KK050 · 8214H-KK060 · 8214H-KK080 · 8214H-KK090 · 8214H-KK110 · 8214H-KK120 · 8214H-KK140 · 8214H-KK150 · 8214H-KK200 · 8214H-KK201 · 8214H-KK220 · 8214H-KK221 · 8214H-KK250 · 8214H-KK251 · 8214H-KK260 · 8214H-KK261 · 8214H-KK270 · 8214H-KK271 · 8214H-KK280 · 8214H-KK281 · 8214H-KK290 · 8214H-KK300 · 8214H-KK670 · 8214H-KK680 · 8214H-KK690 · 8214H-KK700 · 8214H-KK710 · 8214H-KK720 · 8214H-KK730 · 8214H-KK740 · 8214H-KK750 · 8214H-KK760 · 8214H-KK770 · 8214H-KK870 · 8214H-KK880 · 8214H-KK890 · 8214H-KKA20 · 8214H-KKA30 · 8214H-KKA40 · 8214H-KKA50 · 8214H-KKA60 · 8214H-KKA70 · 8214H-KKA80 · 8214H-KKA90 · 8214H-KKB00 · 8214H-KKB10 · 8214H-KKB20 · 8214H-KKB30 · 8214H-KKB40 · 8214H-KKB60 · 8214H-KKB70 · 8214H-KKB80 · 8214H-KKB90 · 8214H-KKC00 · 8214H-KKC20 · 8214H-KKC30 · 8214H-KKC50 · 8214H-KKC60 · 8214H-KKC80 · 8214H-KKC90 · 8214H-KKD10 · 8214H-KKD20 · 8214H-KKD40 · 8214H-KKD50 · 8214H-KKD60 · 8214H-KKD70 · 8214H-KKD80 · 8214H-KKD90 · 8214H-KKE00 · 8214H-KKE10 · 8214H-KKE20 · 8214H-KKE30 · 8214H-KKE40 · 8214H-KKE50 · 8214H-KKE80 · 8214H-KKE90 · 8214H-KKF00 · 8214H-KKF10 · 8214H-KKF20 · 8214H-KKF30 · 8214H-KKF40 · 8214H-KKF50 · 8214H-KKF60 · 8214H-KKF90 · 8214H-KKG00 · 8214H-KKG20 · 8214H-KKG30 · 8214H-KKG50 · 8214H-KKG60 · 8214H-KKG70 · 8214H-KKG80 · 8214H-KKG90 · 8214H-KKJ00 · 8214H-KKJ10 · 8214H-KKJ20 · 8214H-KKJ30 · 8214H-KKK00 · 8214H-KKK01 · 8214H-KKK10 · 8214H-KKK11 · 8214H-KKK30 · 8214H-KKK40 · 8214H-KKK50 · 8214H-KKK60 · 8214H-KKK70 · 8214H-KKK80 · 8214H-KKK90 · 8214H-KKL00 · 8214H-KKL10 · 8214H-KKL60 · 8214H-KKM50 · 8214H-KKM60 · 8214J-KKX00 · 8214J-KKX30 · 8214J-KKX60 · 8214J-KKX90 · 8214J-KKY20 · 8214K-KK160 · 8214K-KK170 · 8214K-KK320 · 8214K-KK330 · 8214K-KK500 · 8214K-KK680 · 8214K-KK690 · 8214K-KK740 · 8214K-KKA30 · 8214K-KKA31 · 8214K-KKA40 · 8214K-KKA41 · 8214K-KKA60 · 8214K-KKA70 · 8214K-KKA80 · 8214K-KKA90 · 8214K-KKB00 · 8214K-KKB10 · 8214K-KKB20 · 8214K-KKB90 · 8214K-KKC10 · 8214K-KKC20 · 8214K-KKC50 · 8214K-KKD40 · 8214K-KKE50 · 8214K-KKE60 · 8214K-KKE70 · 8214K-KKF10 · 8214K-KKF90 · 8214K-KKJ00 · 8214K-KKK30 · 8214K-KKK50 · 8214K-KKL60 · 8214K-KKL90 · 8214K-KKM20 · 8214K-KKN00 · 8214K-KKP80 · 8214K-KKQ50 · 8214K-KKQ60 · 8214K-KKS30 · 8214K-KKT10 · 8214K-KKT20 · 8214K-KKT90 · 8214K-KKU20 · 8214K-KKU30 · 8214K-KKU40 · 8214K-KKU50 · 8214K-KKU80 · 8214K-KKV10 · 8214K-KKV40 · 8214K-KKW30 · 8214K-KKW40 · 8214K-KKW50 · 8214K-KKX10 · 8214K-KKX30 · 8214K-KKX90 · 8214K-KKY00 · 8214K-KKY10 · 8214K-KKY50 · 8214K-KKY70 · 8214K-KKZ10 · 8214K-KKZ20 · 8214K-KKZ40 · 8214K-KKZ90 · 8214L-KK030 · 8214L-KK040 · 8214L-KK090 · 8214L-KK100 · 8214L-KK110 · 8214L-KK250 · 8214L-KK260 · 8214L-KK280 · 8214L-KK350 · 8214L-KK370 · 8214L-KK400 · 8214L-KK440 · 8214L-KK480 · 8214L-KK490 · 8214L-KK580 · 8214L-KK620 · 8214L-KK630 · 8214L-KK650 · 8214L-KK660 · 8214L-KK670 · 8214L-KK690 · 8214L-KK700 · 8214L-KK710 · 8214L-KK730 · 8214L-KK740 · 8214L-KK750 · 8214L-KK770 · 8214L-KK780 · 8214L-KK790 · 8214L-KK800 · 8214L-KK810 · 8214L-KK820 · 8214L-KK840 · 8214L-KK850 · 8214L-KK860 · 8214L-KK870 · 8214L-KK880 · 8214L-KK890 · 8214L-KKA10 · 8214L-KKA30 · 8214L-KKA50 · 8214L-KKA60 · 8214L-KKA70 · 8214L-KKA80 · 8214L-KKA90 · 8214L-KKB00 · 8214L-KKB20 · 8214L-KKB40 · 8214L-KKB50 · 8214L-KKB70 · 8214L-KKB90 · 8214L-KKC00 · 8214L-KKC10 · 8214L-KKC30 · 8214L-KKC40 · 8214L-KKC50 · 8214L-KKC60 · 8214L-KKC90 · 8214L-KKD00 · 8214L-KKD10 · 8214L-KKD20 · 8214L-KKD40 · 8214L-KKD50 · 8214L-KKD60 · 8214L-KKD80 · 8214L-KKD90 · 8214L-KKE00 · 8214L-KKE10 · 8214L-KKE20 · 8214L-KKE30 · 8214L-KKE40 · 8214L-KKE50 · 8214L-KKE60 · 8214L-KKE70 · 8214L-KKE80 · 8214L-KKE90 · 8214L-KKF00 · 8214L-KKF10 · 8214L-KKF20 · 8214L-KKF30 · 8214L-KKF40 · 8214L-KKF50 · 8214L-KKF70 · 8214L-KKF90 · 8214L-KKG20 · 8214L-KKG30 · 8214L-KKG40 · 8214L-KKG70 · 8214L-KKG80 · 8214L-KKG90 · 8214L-KKJ00 · 8214L-KKJ10 · 8214L-KKJ20 · 8214L-KKJ30 · 8214L-KKJ40 · 8214L-KKJ50 · 8214L-KKJ70 · 8214L-KKJ80 · 8214L-KKJ90 · 8214L-KKK00 · 8214L-KKK10 · 8214L-KKK20 · 8214L-KKK30 · 8214L-KKK40 · 8214L-KKK50 · 8214L-KKK60 · 8214L-KKK70 · 8214L-KKK80 · 8214L-KKK90 · 8214L-KKL00 · 8214L-KKL10 · 8214L-KKL20 · 8214L-KKL70 · 8214L-KKM00 · 8214L-KKM10 · 8214L-KKM30 · 8214L-KKM40 · 8214L-KKM50 · 8214L-KKM60 · 8214L-KKM70 · 8214L-KKM80 · 8214L-KKM90 · 8214L-KKN00 · 8214L-KKN10 · 8214L-KKU20 · 8214L-KKU30 · 8214L-KKU40 · 8214L-KKU50 · 8214L-KKU60 · 8214L-KKU70 · 8214L-KKU80 · 8214L-KKU90 · 8214L-KKW30 · 8214M-KK430 · 8214M-KK440 · 8214M-KK450 · 8214M-KK460 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-KKA40 · 82142-KKA50 · 82142-KKA60 · 82142-KKA70 · 82142-KKB20 · 82142-KKB30 · 82142-KKB40 · 82142-KKB50 · 82142-KKB60 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-KKB80 · 82143-KKB90 · 82143-KKC00 · 82143-KKC10 · 82143-KKC20 · 82143-KKC30 · 82143-KKC40 · 82143-KKC50 |

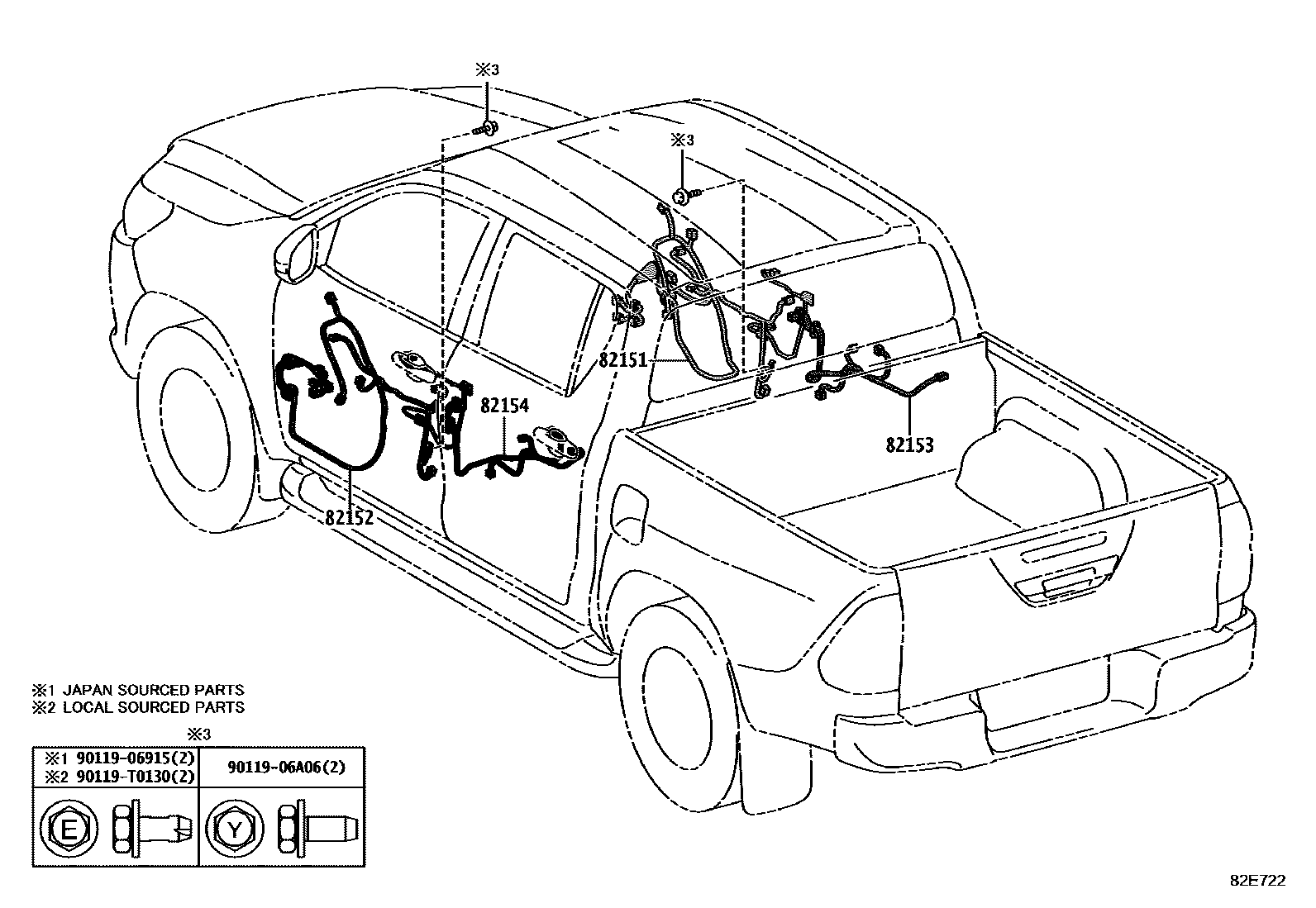

| 82151 | Right front door wiring harness | 82197-KK720 · 82197-KK730 · 82197-KK740 · 82197-KK750 · 82197-KK760 · 82197-KK830 · 82197-KK840 · 82197-KKE00 · 82197-KKE10 · 82197-KKE20 · 82197-KKE30 · 82197-KKE40 · 82197-KKE50 · 82197-KKE60 · 82197-KKE70 · 82197-KKE80 · 82197-KKE90 · 82197-KKF00 · 82197-KKF10 · 82197-KKF20 · 82197-KKF30 · 82197-KKF40 · 82197-KKF50 · 82197-KKF60 · 82197-KKF70 · 82197-KKF80 · 82197-KKF90 · 82197-KKG00 · 82197-KKG10 · 82197-KKG20 · 82197-KKG70 · 82197-KKG80 · 82197-KKG90 · 82197-KKJ00 · 82197-KKJ10 · 82197-KKJ20 · 82197-KKJ30 · 82197-KKJ40 · 82197-KKJ50 · 82197-KKN00 · 82197-KKN70 · 82197-KKS50 · 82197-KKS60 · 82197-KKS70 · 82197-KKS80 · 82197-KKS90 · 82197-KKT00 · 82197-KKT10 · 82197-KKT20 · 82197-KKT30 · 82197-KKT40 · 82197-KKT50 · 82197-KKT60 · 82197-KKT70 · 82197-KKT80 · 82197-KKT90 · 82197-KKU00 · 82197-KKU10 · 82197-KKU20 · 82197-KKU30 · 82197-KKU40 · 82197-KKU50 · 82197-KKU60 · 82197-KKU70 · 82197-KKU80 · 82197-KKU90 · 82197-KKV00 · 82197-KKV10 · 82197-KKV20 · 82197-KKV30 · 82197-KKV40 · 82197-KKV50 · 82197-KKV60 · 82197-KKV70 · 82197-KKW60 · 82197-KKW70 · 82197-KKW80 · 82197-KKW90 · 82197-KKX00 · 82197-KKX10 · 82197-KKX20 · 82197-KKX30 · 82197-KKX40 · 82197-KKX50 · 82197-KKX60 · 82197-KKX70 · 82197-KKX80 · 82197-KKX90 · 82197-KKY00 · 82197-KKY10 · 82197-KKY30 · 82197-KKY50 · 82197-KKY60 · 82197-KKY70 · 82197-KKY80 · 82197-KKY90 · 82197-KKZ00 · 82197-KKZ10 · 82197-KKZ20 · 82197-KKZ30 · 82197-KKZ40 · 82197-KKZ50 · 82197-KKZ60 · 82197-KKZ70 · 82197-KKZ80 · 82197-KKZ90 · 821A7-KK010 · 821A7-KK020 · 821A7-KK030 · 821A7-KK040 · 821A7-KK050 · 821A7-KK060 · 821A7-KK070 · 821A7-KK080 · 821A7-KK090 · 821A7-KK100 · 821A7-KK110 · 821A7-KK120 · 821A7-KK130 |
| 82152 | Left front door wiring harness | 82198-KK350 · 82198-KK360 · 82198-KK370 · 82198-KK380 · 82198-KK390 · 82198-KK470 · 82198-KK480 · 82198-KK890 · 82198-KKA00 · 82198-KKA10 · 82198-KKA20 · 82198-KKA30 · 82198-KKA40 · 82198-KKA50 · 82198-KKA60 · 82198-KKA70 · 82198-KKA80 · 82198-KKA90 · 82198-KKB00 · 82198-KKB10 · 82198-KKB20 · 82198-KKB30 · 82198-KKB40 · 82198-KKB50 · 82198-KKB60 · 82198-KKB70 · 82198-KKB80 · 82198-KKB90 · 82198-KKC00 · 82198-KKC10 · 82198-KKC60 · 82198-KKC70 · 82198-KKC80 · 82198-KKC90 · 82198-KKD00 · 82198-KKD10 · 82198-KKD20 · 82198-KKD30 · 82198-KKD80 · 82198-KKJ90 · 82198-KKK60 · 82198-KKN90 · 82198-KKP20 · 82198-KKP30 · 82198-KKP40 · 82198-KKP50 · 82198-KKP60 · 82198-KKP70 · 82198-KKP90 · 82198-KKQ00 · 82198-KKQ10 · 82198-KKQ20 · 82198-KKQ30 · 82198-KKQ40 · 82198-KKQ50 · 82198-KKQ60 · 82198-KKQ70 · 82198-KKQ80 · 82198-KKQ90 · 82198-KKR00 · 82198-KKR10 · 82198-KKR20 · 82198-KKR30 · 82198-KKR40 · 82198-KKR50 · 82198-KKR60 · 82198-KKR70 · 82198-KKR80 · 82198-KKR90 · 82198-KKS00 · 82198-KKS10 · 82198-KKS20 · 82198-KKS30 · 82198-KKS40 · 82198-KKS50 · 82198-KKS60 · 82198-KKS70 · 82198-KKS80 · 82198-KKS90 · 82198-KKT00 · 82198-KKT80 · 82198-KKT90 · 82198-KKU00 · 82198-KKU10 · 82198-KKU20 · 82198-KKU30 · 82198-KKU40 · 82198-KKU50 · 82198-KKU60 · 82198-KKU70 · 82198-KKU80 · 82198-KKU90 · 82198-KKV00 · 82198-KKV50 · 82198-KKV60 · 82198-KKV70 · 82198-KKV80 · 82198-KKV90 · 82198-KKW00 · 82198-KKW10 · 82198-KKW20 · 82198-KKW30 · 82198-KKW40 · 82198-KKW50 · 82198-KKW60 · 82198-KKW70 · 82198-KKW80 · 82198-KKW90 · 82198-KKX00 · 82198-KKX10 · 82198-KKX20 · 82198-KKX30 · 82198-KKX40 · 82198-KKX50 · 82198-KKX60 · 82198-KKX70 · 82198-KKX80 · 82198-KKX90 · 82198-KKY00 · 82198-KKY10 |
| 82153 | Rear door wiring harness No. 1 | 82153-KK360 · 82153-KK370 · 82153-KK390 · 82153-KK400 · 82153-KK420 · 82153-KK430 · 82153-KK460 · 82153-KK650 · 82153-KK660 · 82153-KK680 · 82153-KK690 |
| 82154 | Rear door wiring harness No. 2 | 82154-KK400 · 82154-KK410 · 82154-KK430 · 82154-KK440 · 82154-KK460 · 82154-KK470 · 82154-KK500 · 82154-KK630 · 82154-KK640 · 82154-KK660 · 82154-KK670 |

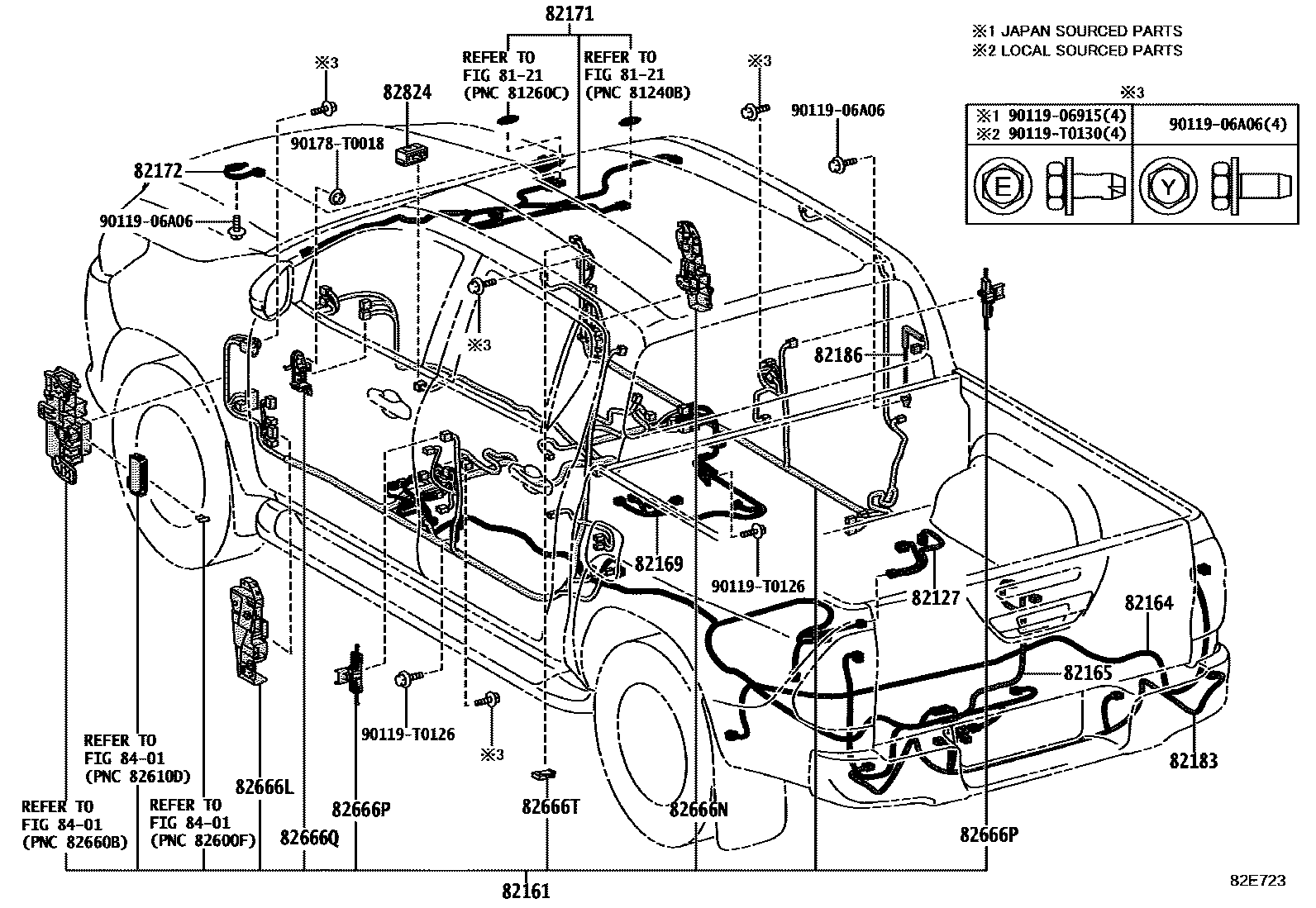

| 82161 | floor wiring harness | 8219F-KK101 · 8219F-KK120 · 8219F-KK210 · 8219F-KK230 · 8219F-KK391 · 8219F-KK411 · 8219F-KK421 · 8219F-KK451 · 8219F-KK461 · 8219F-KK481 · 8219F-KK482 · 8219F-KK501 · 8219F-KK571 · 8219F-KK581 · 8219F-KK601 · 8219F-KK871 · 8219F-KK881 · 8219F-KKA11 · 8219F-KKA90 · 8219F-KKB00 · 8219G-KKU60 · 8219G-KKU61 · 8219G-KKU70 · 8219G-KKU80 · 8219G-KKU90 · 8219G-KKV00 · 8219G-KKV10 · 8219G-KKV30 · 8219G-KKV70 · 8219G-KKV81 · 8219G-KKV90 · 8219G-KKW01 · 8219G-KKW11 · 8219G-KKW20 · 8219G-KKW30 · 8219G-KKW41 · 8219G-KKW50 · 8219G-KKW90 · 8219G-KKX00 · 8219G-KKX10 · 8219G-KKX40 · 8219G-KKX50 · 8219G-KKZ60 · 8219G-KKZ70 · 8219G-KKZ81 · 8219G-KKZ90 · 8219H-KK011 · 8219H-KK380 · 8219H-KK420 · 8219H-KK430 · 8219H-KK781 · 8219H-KK791 · 8219H-KK801 · 8219H-KK811 · 8219H-KKB50 · 8219H-KKB60 · 8219H-KKT40 · 8219H-KKT50 · 8219H-KKT60 · 8219H-KKU00 |
| 82164 | Frame wiring harness set | 82164-KKF40 · 82164-KKF50 · 82164-KKF60 · 82164-KKF80 · 82164-KKF90 · 82164-KKG00 · 82164-KKG10 · 82164-KKG20 · 82164-KKG30 · 82164-KKG40 · 82164-KKG50 · 82164-KKG70 · 82164-KKG90 · 82164-KKJ00 · 82164-KKJ20 · 82164-KKJ50 · 82164-KKJ70 · 82164-KKK10 · 82164-KKK30 · 82164-KKK40 · 82164-KKK70 · 82164-KKK80 · 82164-KKL00 · 82164-KKL30 · 82164-KKL60 · 82164-KKL70 · 82164-KKL80 · 82164-KKM00 · 82164-KKM10 · 82164-KKM20 · 82164-KKM40 · 82164-KKM60 · 82164-KKM80 · 82164-KKM90 · 82164-KKN00 · 82164-KKN20 · 82164-KKR50 · 82164-KKR60 · 82164-KKR70 · 82164-KKR80 · 82164-KKR90 · 82164-KKS00 · 82164-KKS10 |
| 82165 | No. 2 frame wiring harness | 82165-KK070 · 82165-KK080 · 82165-KK090 · 82165-KK100 · 82165-KK190 · 82165-KK200 |
| 82169 | No. 3 frame wiring harness | 82169-KK090 · 82169-KK100 |
| 82171 | Roof No. 1 wiring harness | 82171-KKG10 · 82171-KKG20 · 82171-KKG30 · 82171-KKG40 · 82171-KKG50 · 82171-KKG60 · 82171-KKG70 · 82171-KKG80 · 82171-KKG90 · 82171-KKJ00 · 82171-KKJ10 · 82171-KKJ20 · 82171-KKJ30 · 82171-KKJ40 · 82171-KKJ50 |
| 82172 | Roof No. 2 wiring harness | 82172-KK010 |
| 82183 | Luggage No. 3 wiring harness | 82183-KK090 |
| 82186 | Rear window wiring harness No. 1 | 82186-KK060 |

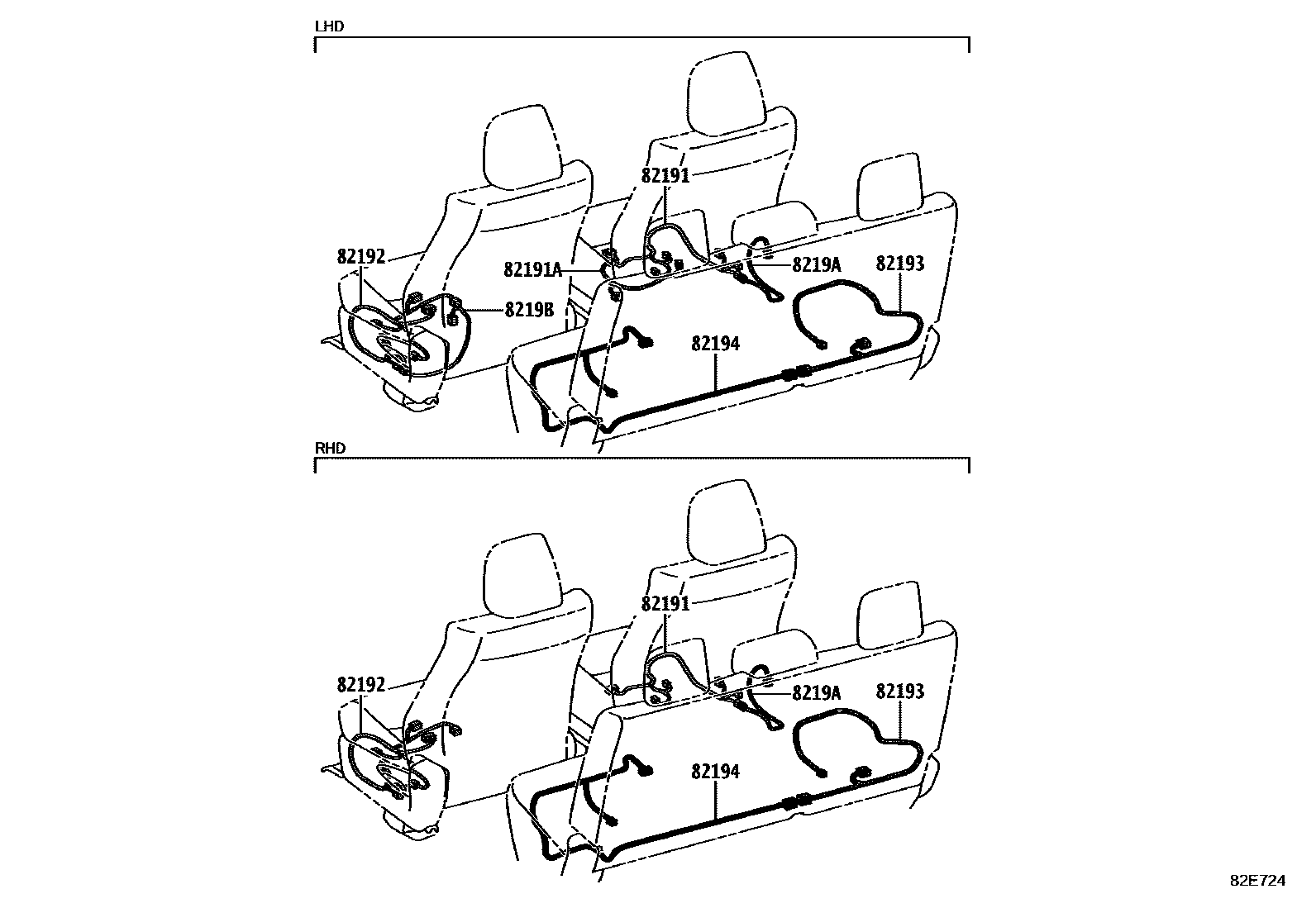

| 82191 | Front right seat wiring harness | 82191-0K050 · 82191-0K070 · 82191-0K120 · 82191-0K190 · 82191-0K200 · 82191-0K230 |
| 82191A | Front right seat wiring harness | 82191-0K230 |
| 82192 | Front left seat wiring harness | 82192-0K060 · 82192-0K080 · 82192-0K090 · 82192-0K140 · 82192-0K170 · 82192-0K180 · 82192-0K200 |
| 82193 | Rear right seat wiring harness | 82193-0K010 · 82193-0K080 |
| 82194 | Rear left seat wiring harness | 82194-0K010 · 82194-0K080 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-0K050 · 8219A-0K070 · 8219A-0K160 · 8219A-0K190 · 8219A-0K280 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-0K050 · 8219B-0K060 · 8219B-0K120 · 8219B-0K200 · 8219B-0K210 |
| 82219A | sensor harness | 82219-0K010 · 82219-35020 |

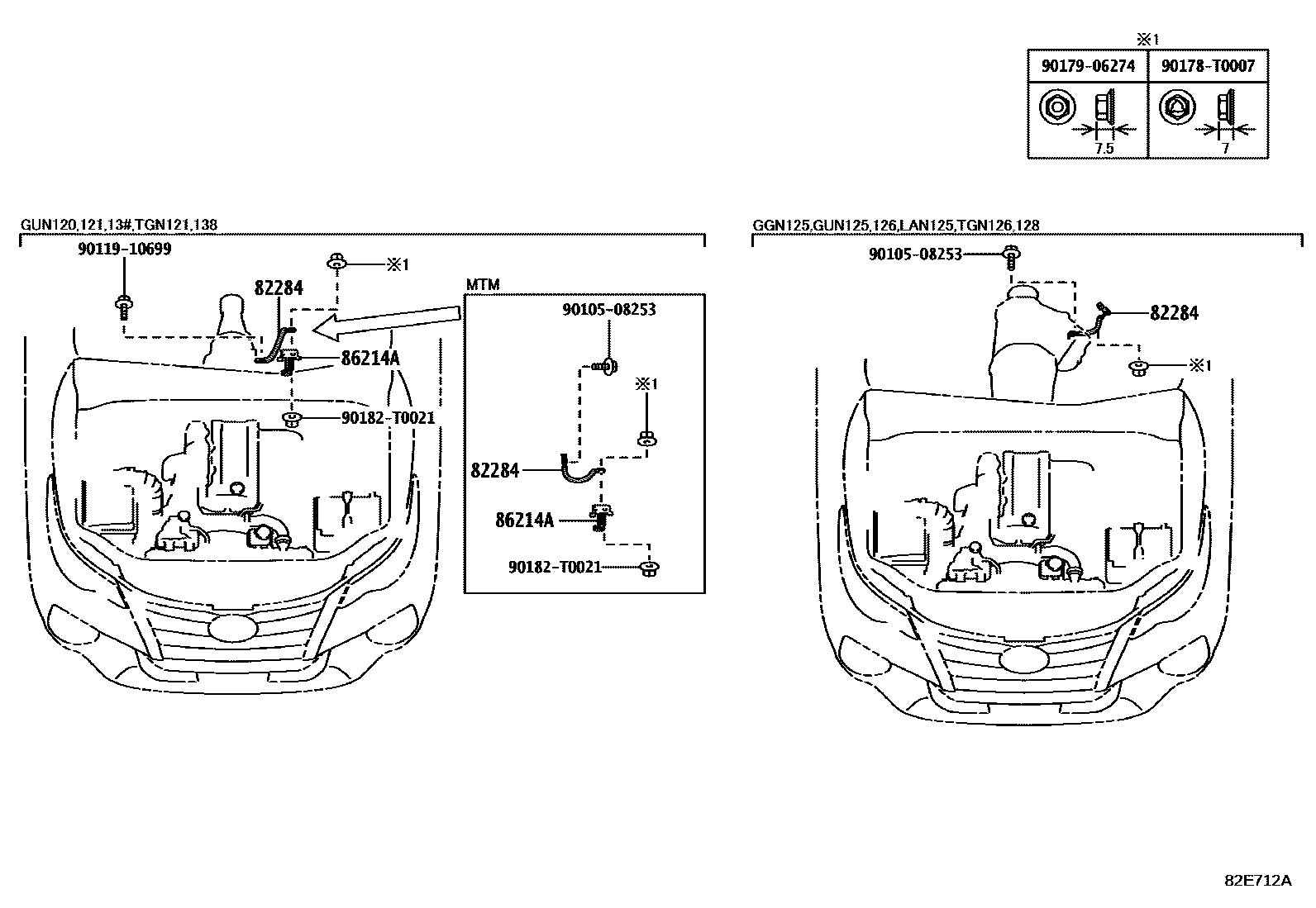

| 82284 | Ground wire | 82284-KK010 · 82284-KK020 · 82284-KK030 |
| 82666A | Connector holder No. 2 | 82666-0K200 |
| 82666B | No. 3 connector holder | 82666-0K160 · 82666-0K290 |
| 82666C | No. 4 connector holder | 82666-0K170 · 82666-0K180 |
| 82666D | No. 5 connector holder | 82666-0K210 |
