Toyota HILUX 驾驶室悬置和车身悬置 — Figure 5251

Toyota HILUX EPC diagram 5251, 驾驶室悬置和车身悬置, with 1 images and 12 PNC and OE references.

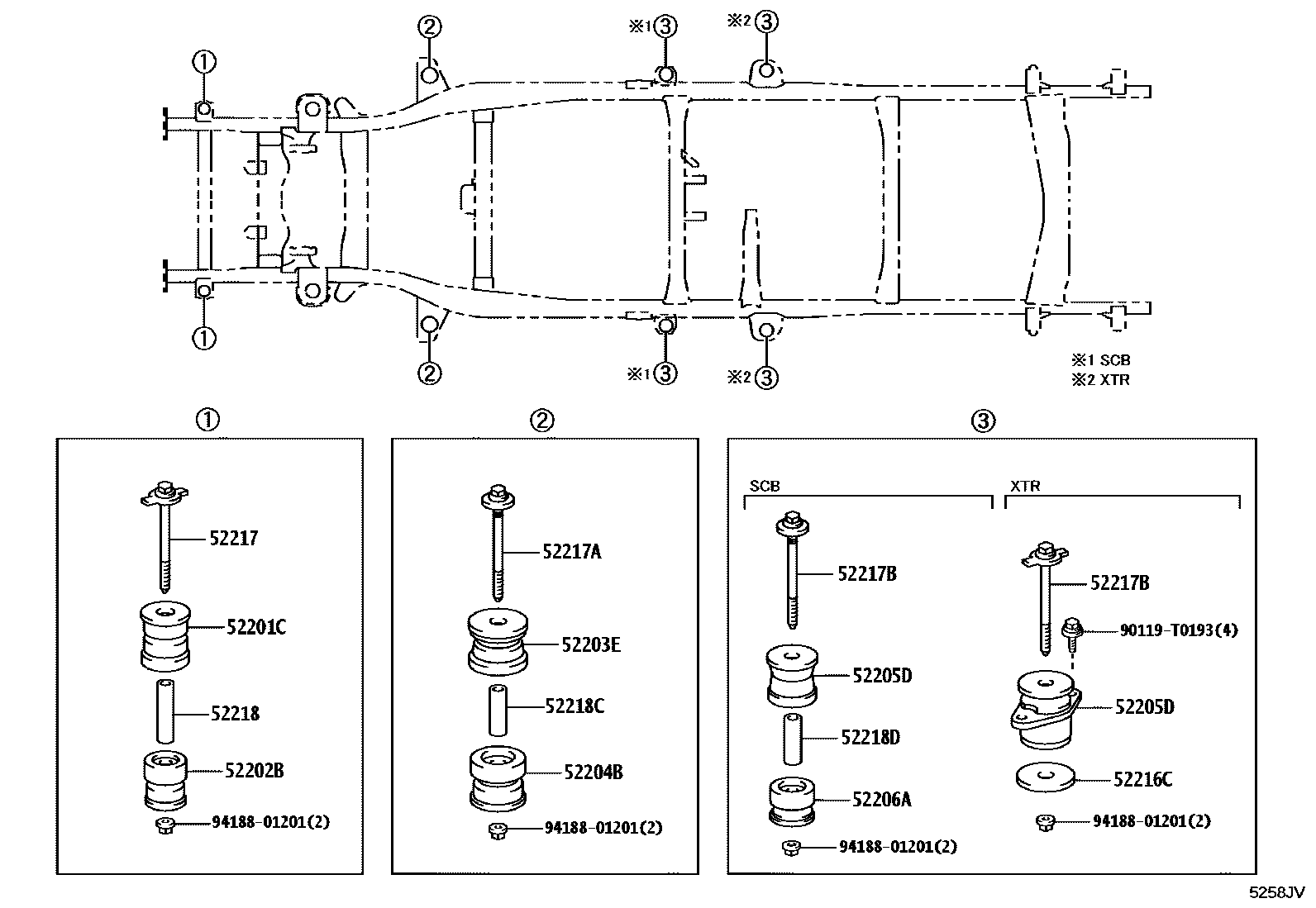

Toyota HILUX 驾驶室悬置和车身悬置 EPC diagram — 5258JV
驾驶室悬置和车身悬置 — 5258JV (202508 – 999999)

PNC and OE references

PNCPart nameOE numbers
52201CCab suspension No. 1 upper cushion pad sub-assembly52201-0K100
52202BCab suspension No. 1 lower cushion pad sub-assembly52202-0K100
52203ECab suspension No. 2 cushion pad sub-assembly52203-0K120
52204BCab suspension No. 2 lower cushion pad sub-assembly52204-0K120
52205DCab suspension No. 3 upper cushion pad sub-assembly52205-0K110
52206ACab suspension No. 3 lower cushion pad sub-assembly52206-0K080
52217Body mounting bolts52217-0K010
52217ABody mounting bolts52217-0K020
52217BBody mounting bolts52217-0K020
52218Body No. 1 mounting bolt spacer fastener52218-0K010
52218CSUPPORT, COUSSIN FIXATION CABINE, NO.252219-0K010
52218DSUPPORT, COUSSIN FIXATION CABINE, NO.352219-0K010
