Toyota HILUX Exhaust Pipe — Figure 1702

Toyota HILUX EPC diagram 1702, Exhaust Pipe, with 1 images and 8 PNC and OE references.

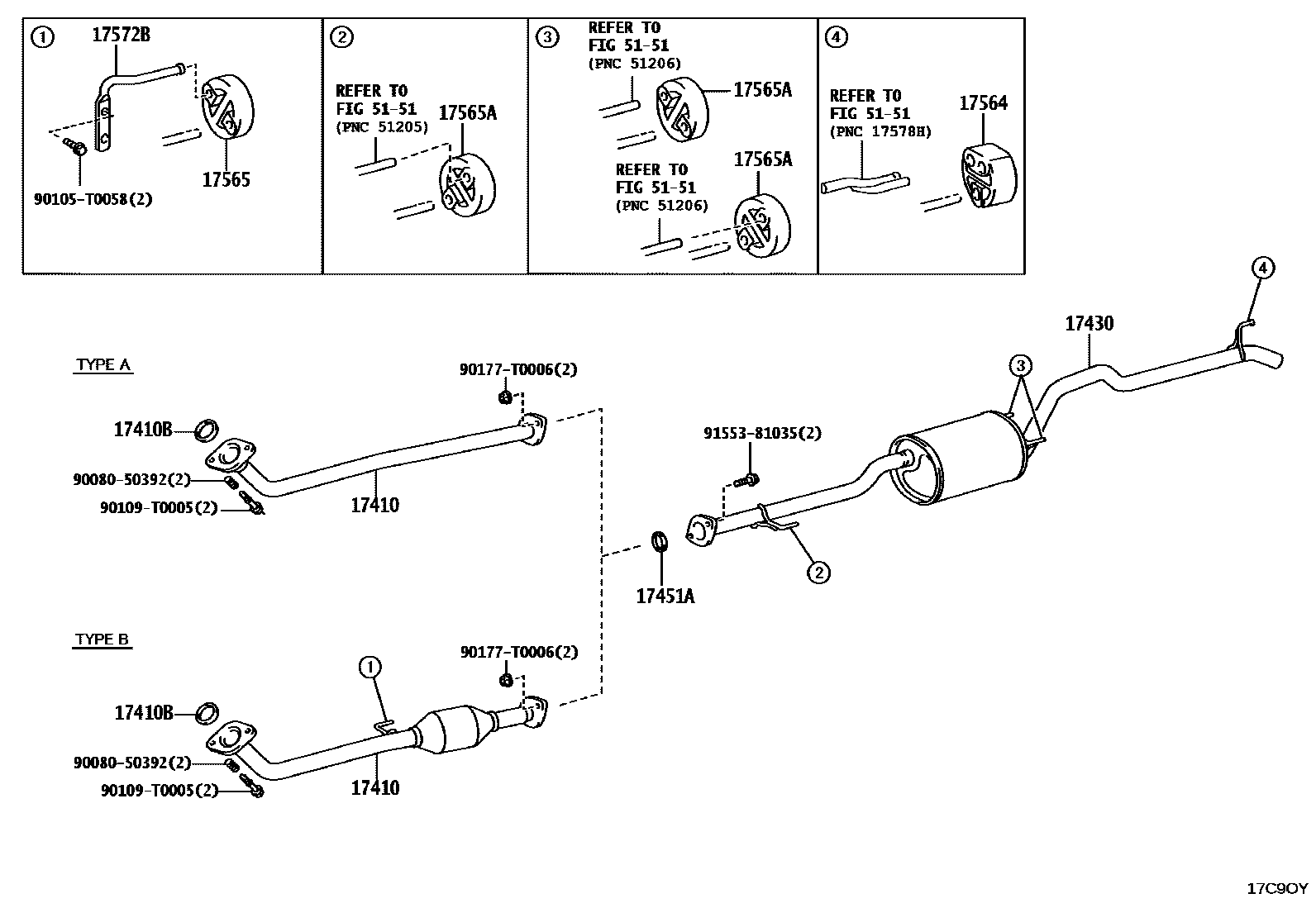

Toyota HILUX Exhaust Pipe EPC diagram — 17C9OY
Exhaust Pipe — 17C9OY (202508 – 999999)

PNC and OE references

PNCPart nameOE numbers
17410Front exhaust pipe assembly17401-0L180 · 17401-0L190 · 17401-0L220 · 17401-0L260
17410BExhaust pipe gasket17451-0L050
17430Exhaust tailpipe assembly17430-0E070 · 17430-0L060 · 17430-0L070
17451ANo. 2 exhaust pipe gasket90917-T6002
17564No. 4 exhaust pipe lifting lug17565-0L100
17565No. 5 exhaust pipe lifting lug17565-0P240
17565ANo. 4 exhaust pipe lifting lug17565-0P240
17572BNo. 2 exhaust pipe bracket17572-0L030
