Toyota HILUX Engine Mounting — Figure 1107

Toyota HILUX EPC diagram 1107, Engine Mounting, with 7 images and 14 PNC and OE references.

Toyota HILUX Engine Mounting EPC diagram — 11H6E5
Engine Mounting — 11H6E5 (202408 – 999999)

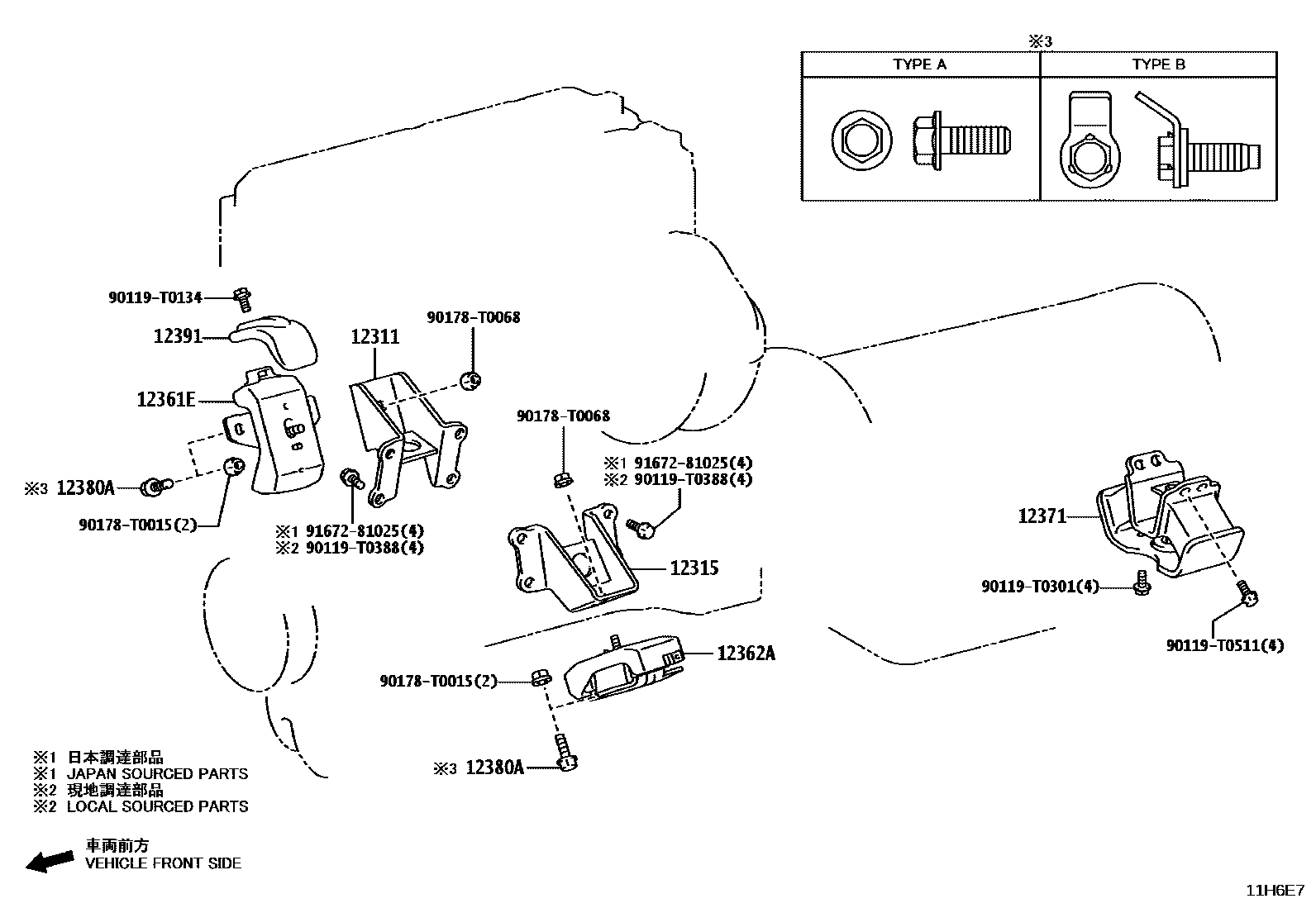

Toyota HILUX Engine Mounting EPC diagram — 11H6E7
Engine Mounting — 11H6E7 (202408 – 999999)

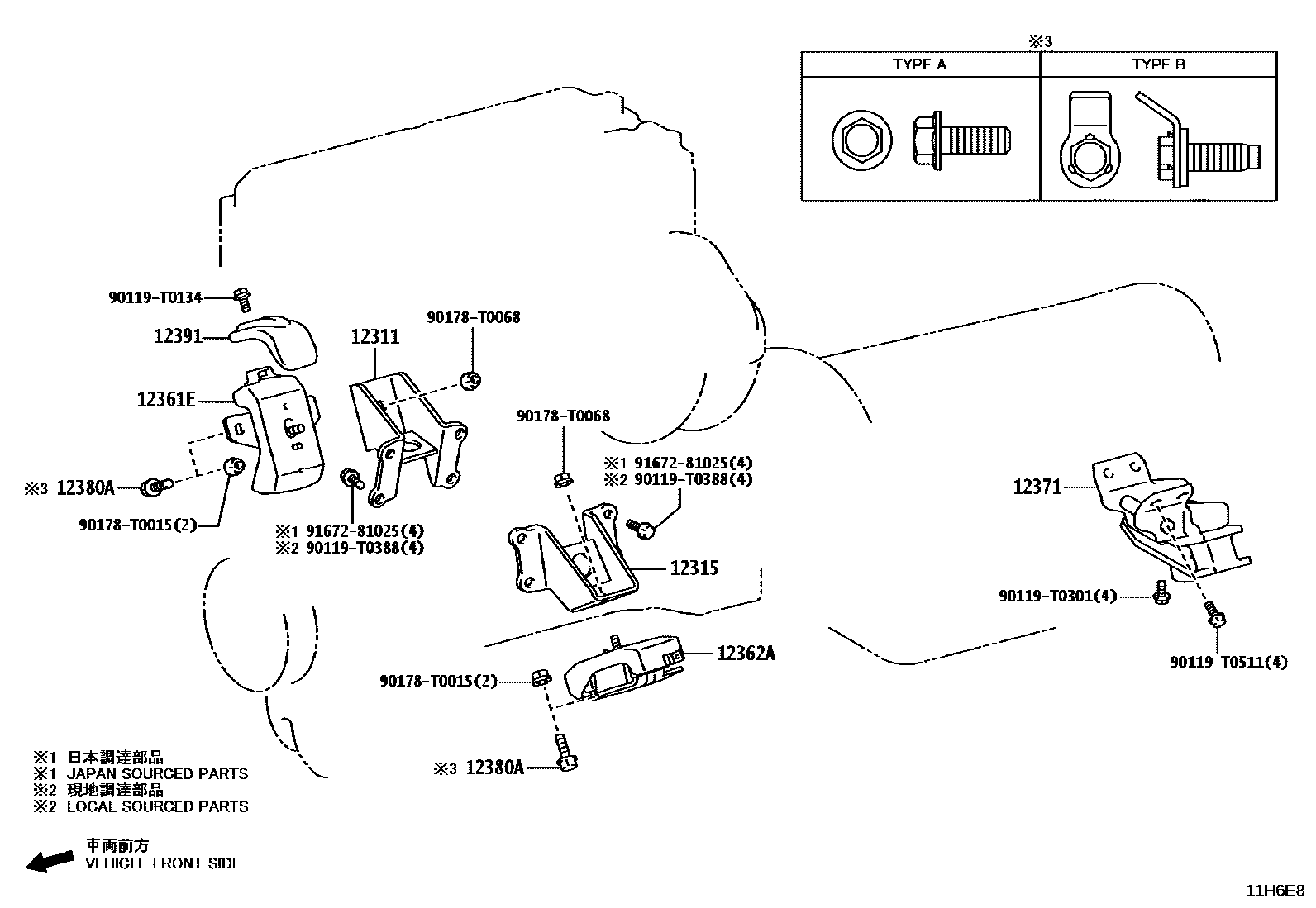

Toyota HILUX Engine Mounting EPC diagram — 11H6E8
Engine Mounting — 11H6E8 (202408 – 999999)

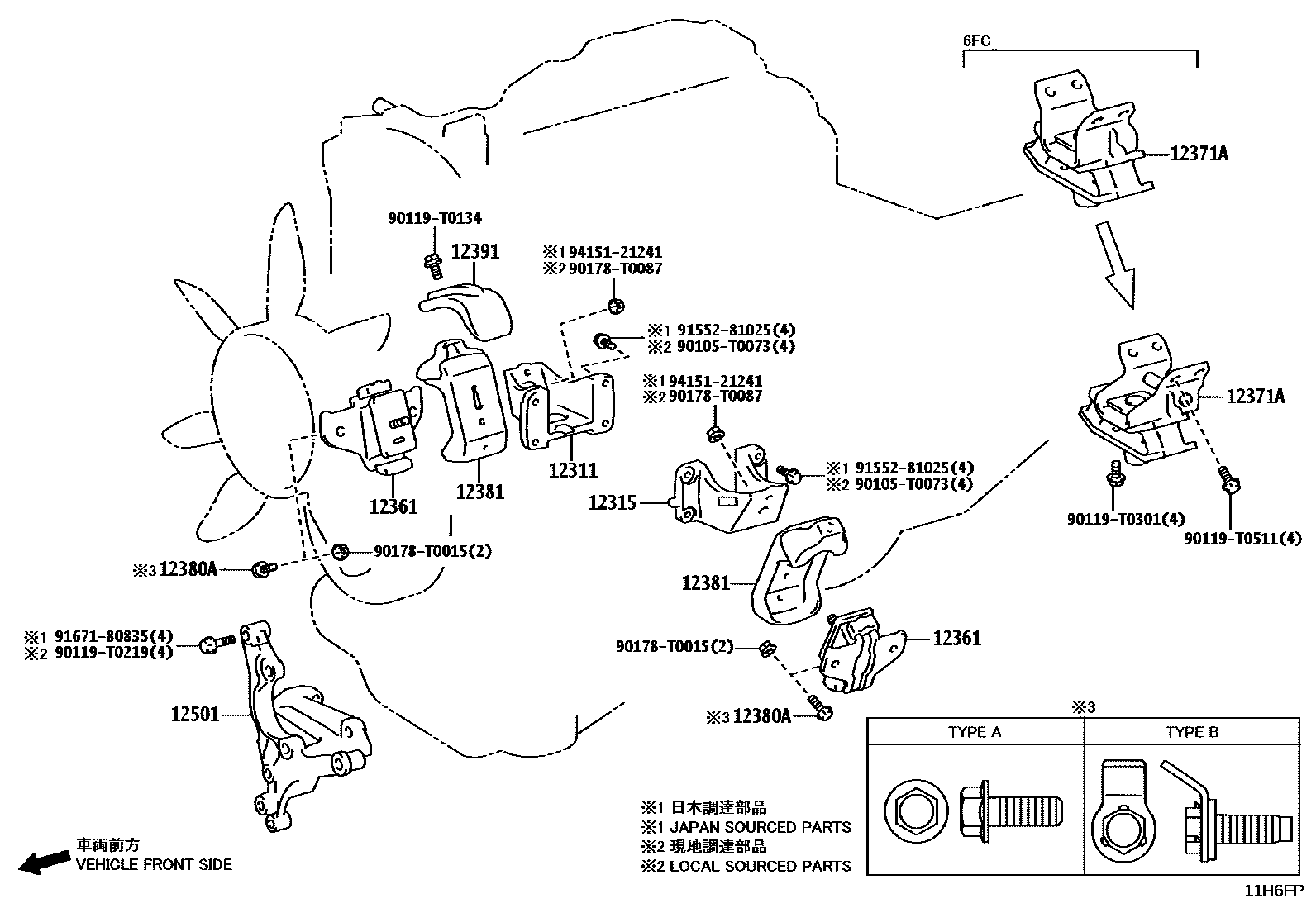

Toyota HILUX Engine Mounting EPC diagram — 11H6FP
Engine Mounting — 11H6FP (202408 – 999999)

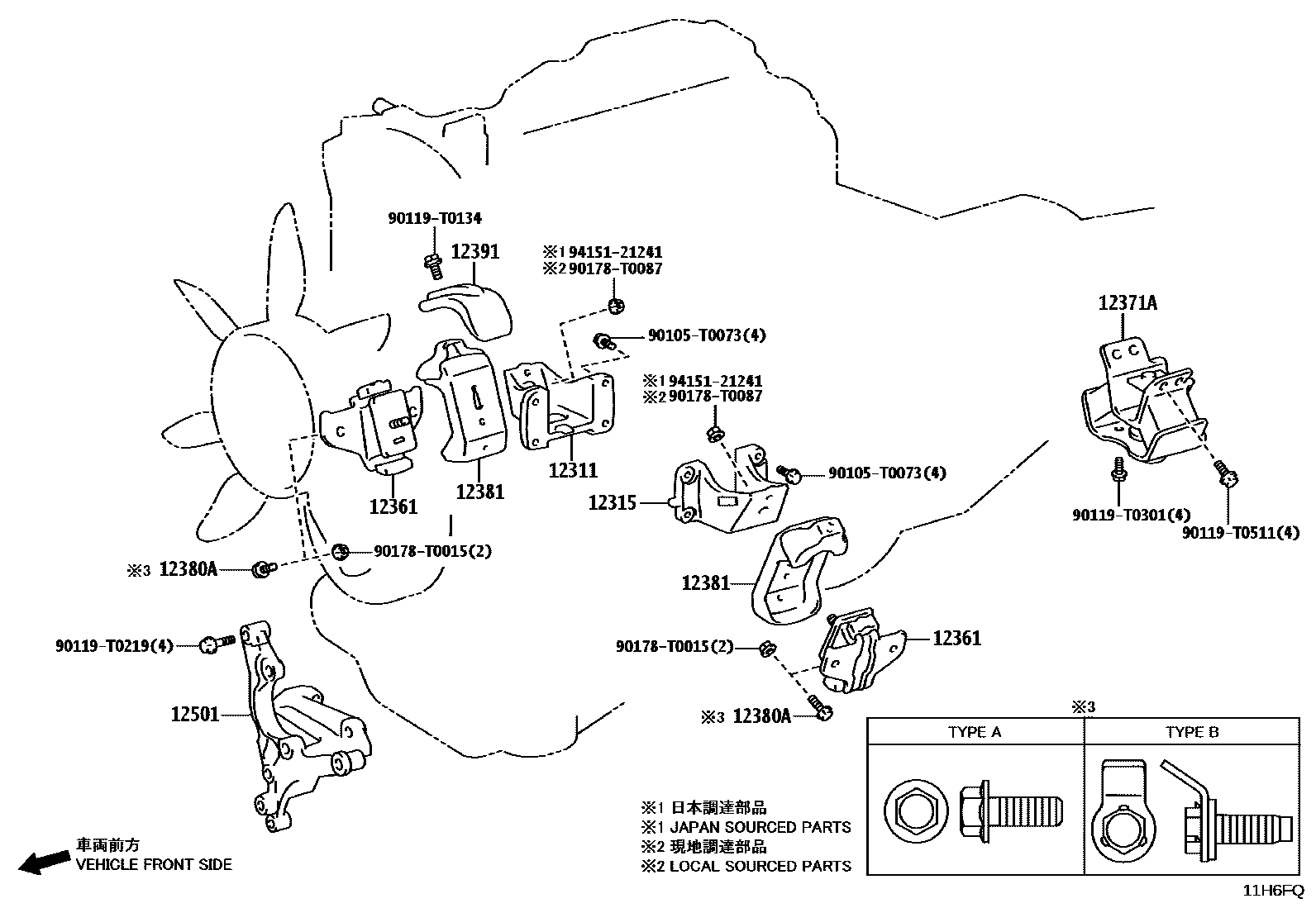

Toyota HILUX Engine Mounting EPC diagram — 11H6FQ
Engine Mounting — 11H6FQ (202408 – 999999)

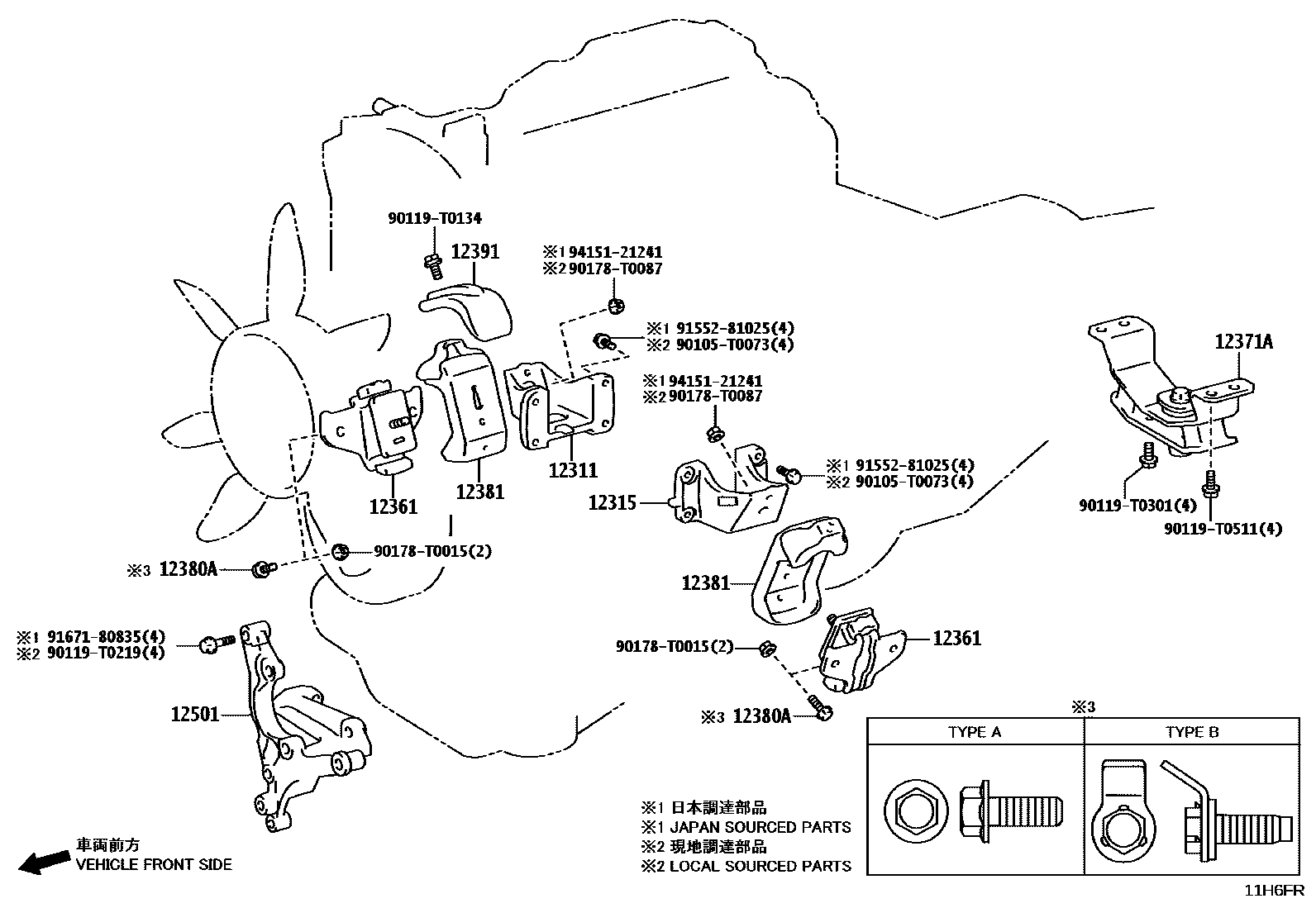

Toyota HILUX Engine Mounting EPC diagram — 11H6FR
Engine Mounting — 11H6FR (202408 – 999999)

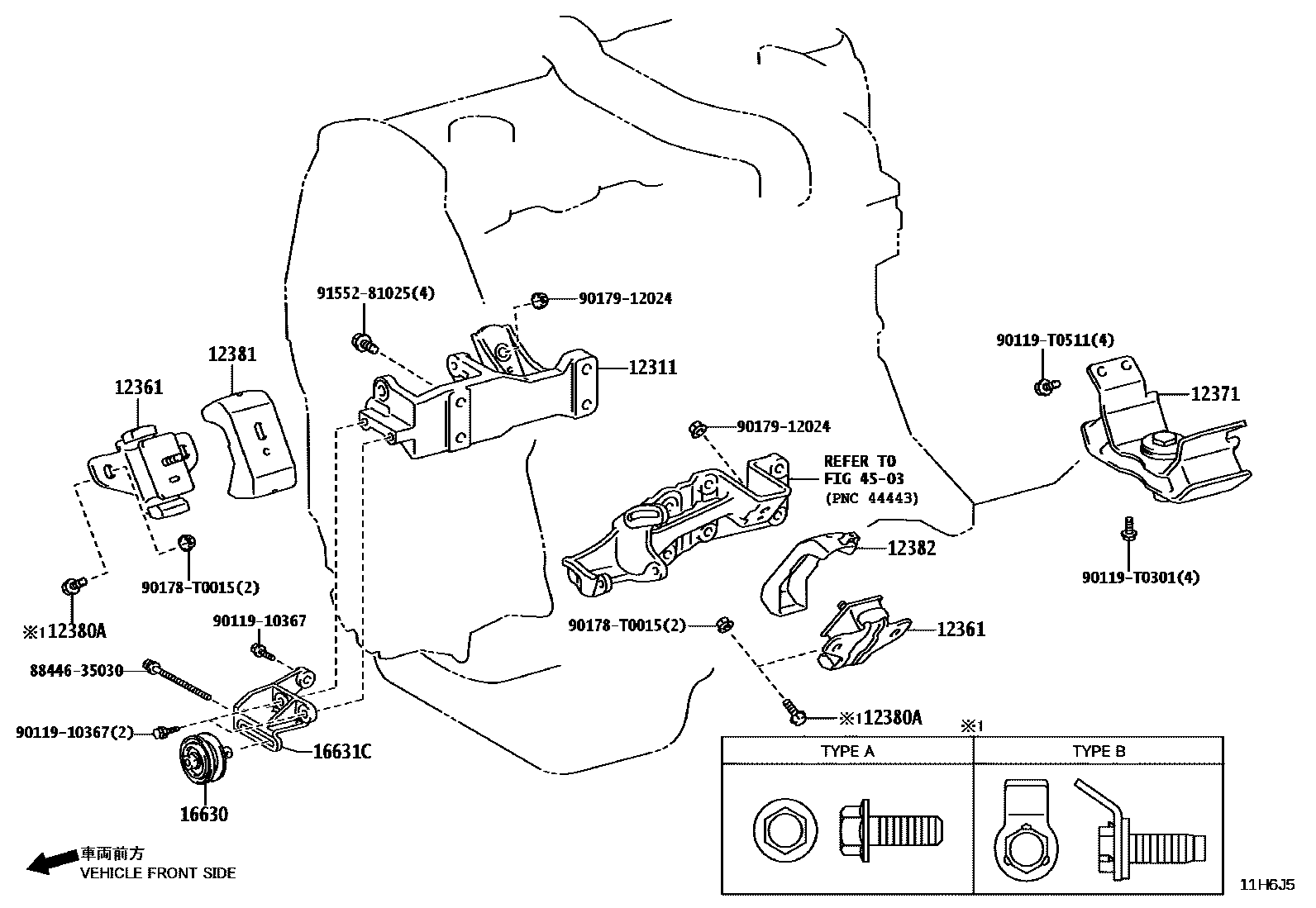

Toyota HILUX Engine Mounting EPC diagram — 11H6J5
Engine Mounting — 11H6J5 (202411 – 999999)

PNC and OE references

PNCPart nameOE numbers
12311Engine Mounting Bracket No. 1, Front RH12311-0C010 · 12311-0C020 · 12311-0E020 · 12311-0E040 · 12311-0E050 · 12311-11140 · 12311-54181
12315Engine No. 1 left front suspension bracket12315-08010 · 12315-0C010 · 12315-0C020 · 12315-0E010 · 12315-0E030 · 12315-0E040 · 12315-11060
12361Engine front mounting vibration isolation pad12361-0L021 · 12361-30171 · 12361-54260
12361EEngine right front mounting vibration isolation pad12305-0C051
12362AEngine left front mounting vibration isolation pad12305-0C051
12371Engine No. 1 rear mount vibration isolation pad12371-0C072 · 12371-0C190 · 12371-0C200 · 12371-0C270
12371AEngine rear mount vibration isolation pad12371-0L052 · 12371-0L180 · 12371-0L200 · 12371-0L210 · 12371-0L240
12380ABolts (for engine mount vibration isolators)90105-T0174 · 90910-03003
12381engine mount stabilizer bar12381-0L081 · 12381-30091 · 12381-54130
12382Engine left mounting stabilizer bar12382-54030
12391Engine right front mounting heat insulation pad12391-0L010 · 12391-0L020 · 12391-0L050
12501Generator bracket sub-assembly12501-0E011 · 12501-0E020 · 12501-0E030 · 12501-11012
16630Idler gear assembly88440-0K281
16631CIdler gear bracket88431-0K090
