Toyota HILUX DC/DC转换器 &充电器(BEV 或 FCEV) — Figure 8442

Toyota HILUX EPC diagram 8442, DC/DC转换器 &充电器(BEV 或 FCEV), with 2 images and 14 PNC and OE references.

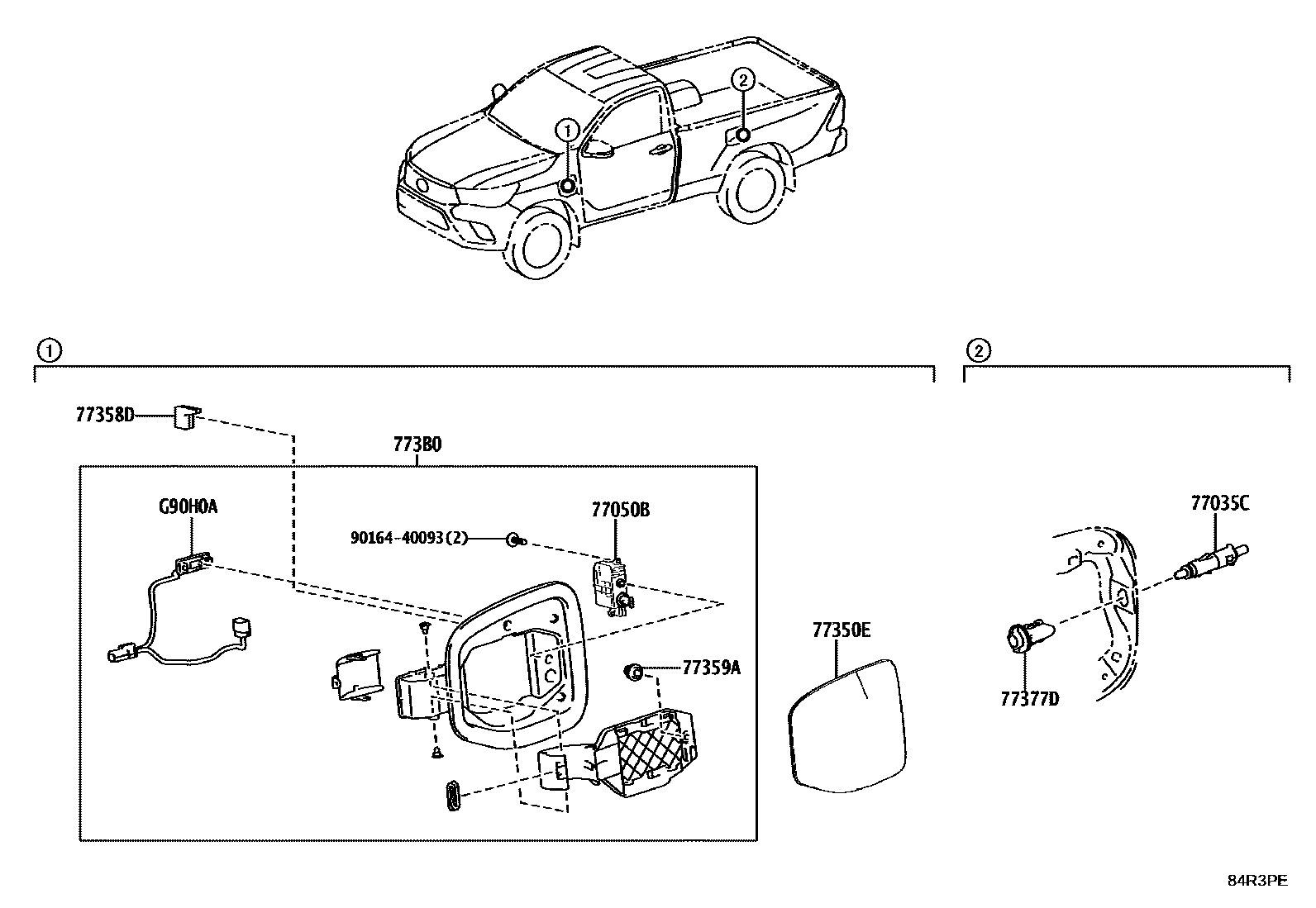

Toyota HILUX DC/DC转换器 &充电器(BEV 或 FCEV) EPC diagram — 84R3PE
DC/DC转换器 &充电器(BEV 或 FCEV) — 84R3PE (202311 – 999999)

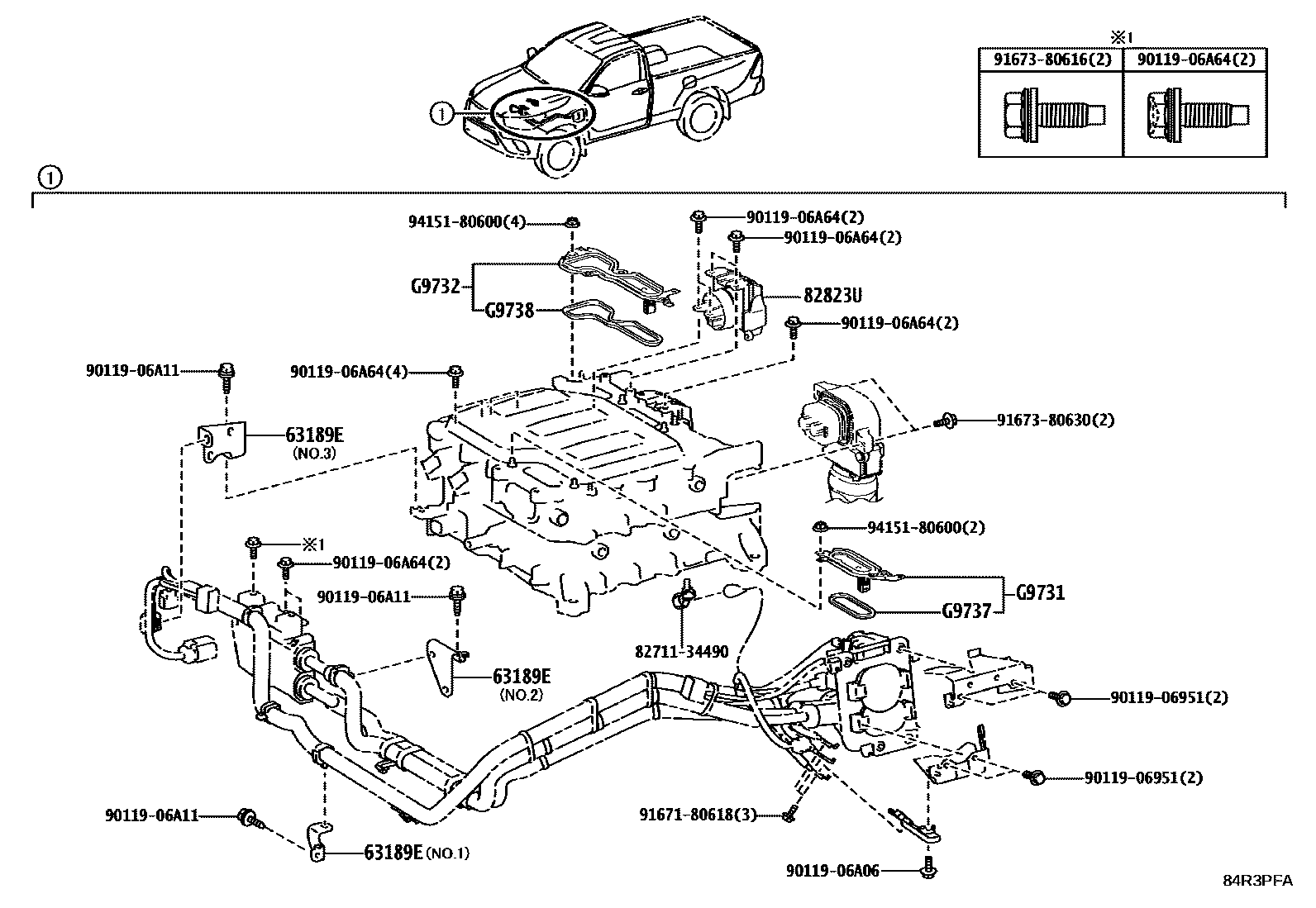

Toyota HILUX DC/DC转换器 &充电器(BEV 或 FCEV) EPC diagram — 84R3PFA
DC/DC转换器 &充电器(BEV 或 FCEV) — 84R3PFA (202311 – 999999)

PNC and OE references

PNCPart nameOE numbers
63189EWire harness connector bracket63189-71010 · 63189-71020 · 63189-71030
77035CCharger cover lock control cable sub-assembly77035-0K620
77050BFuel filler cap lock assembly without motor77050-42020
77350ECharger opening cover assembly77350-0K090
77358DNo. 1 DC charging port switch cover stopper77358-0K070
77359AJOINT ETANCHE A L'HUILE, VERROUILLAGE TRAPPE A CARBURANT77359-42010
77377DCharger opening cover locking fixture77377-0D080
773B0Left charger charging box assembly?773B0-0K010
82823UTerminal cover82823-42080
G90H0AENS. TEMOIN, COUVERCLE CHARGEUR VEG90H0-71010
G9731No. 1 terminal coverG9731-42010
G9732Terminal cover No. 2G9732-42011
G9737JOINT D'ETANCHEITE, CACHE BORNE, NO.1G9737-42010
G9738JOINT D'ETANCHEITE, CACHE BORNE, NO.2G9738-42010
