Toyota HILUX 测距雷达和倒车雷达 — Figure 8417

Toyota HILUX EPC diagram 8417, 测距雷达和倒车雷达, with 2 images and 6 PNC and OE references.

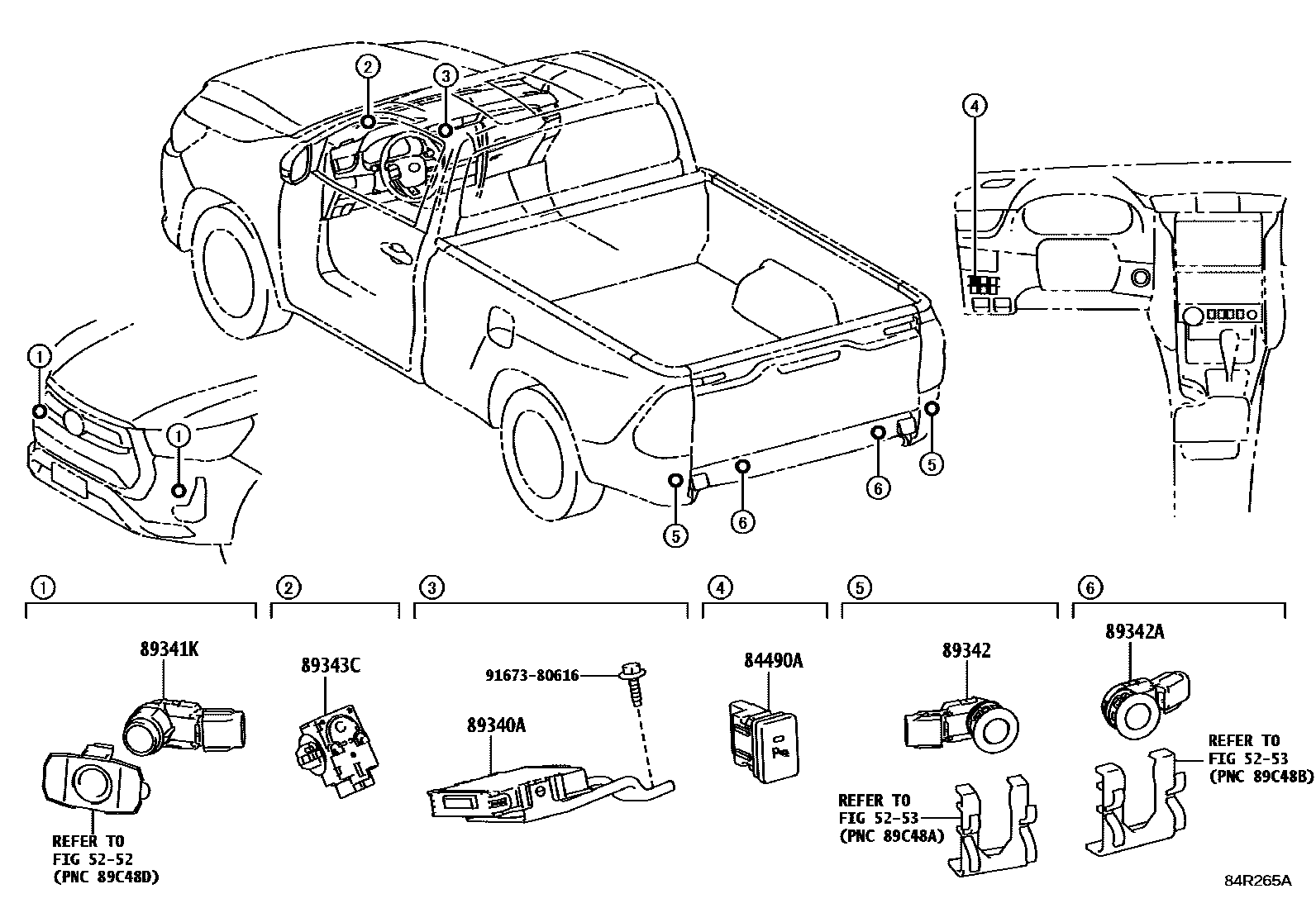

Toyota HILUX 测距雷达和倒车雷达 EPC diagram — 84R265A
测距雷达和倒车雷达 — 84R265A (202308 – 999999)

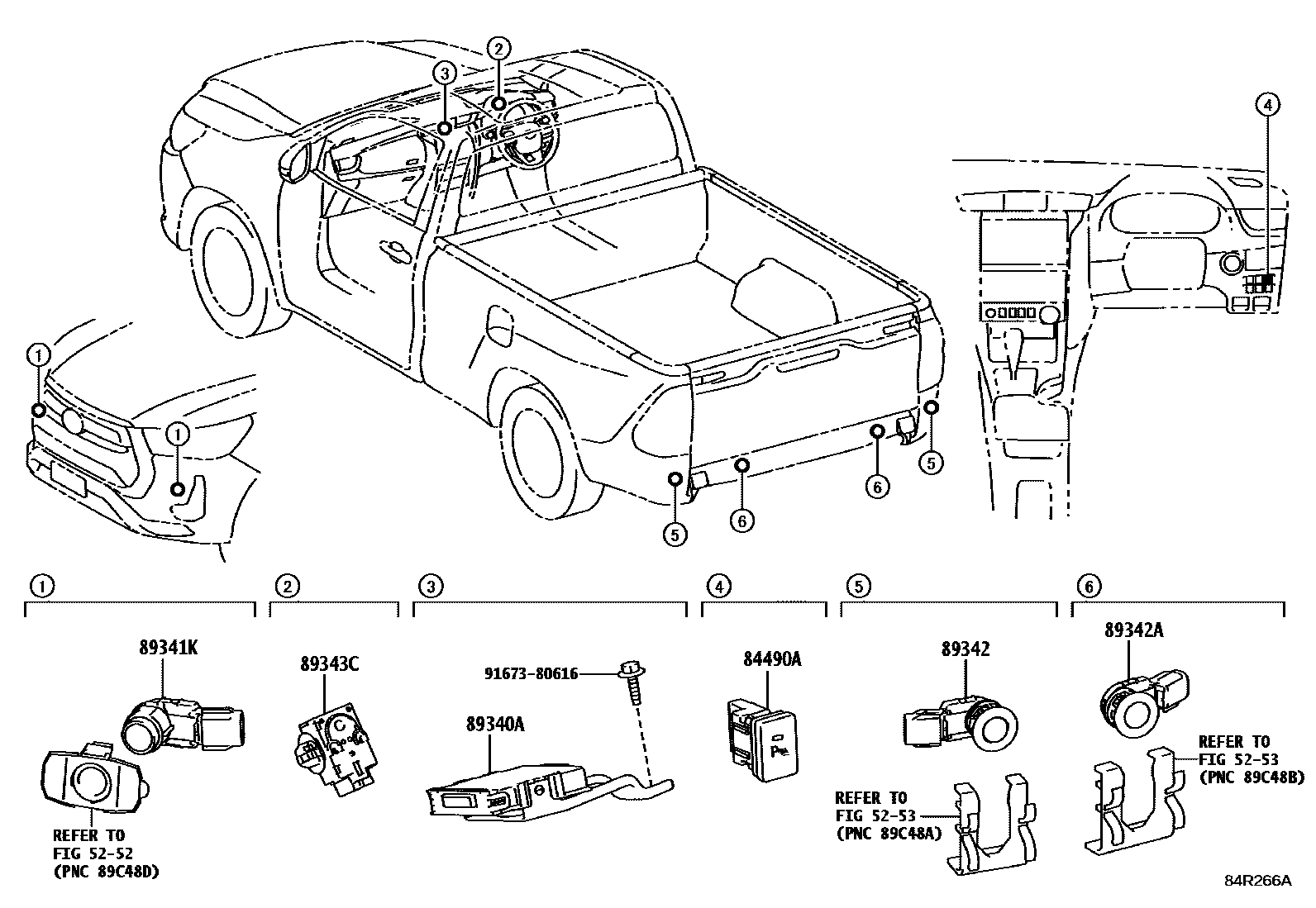

Toyota HILUX 测距雷达和倒车雷达 EPC diagram — 84R266A
测距雷达和倒车雷达 — 84R266A (202308 – 999999)

PNC and OE references

PNCPart nameOE numbers
84490AReversing radar or ranging radar switch assembly84490-0K030 · 84490-0K060
89340ADistance warning ECU assembly89340-0K030 · 89340-0K100
89341KFront angle ultrasonic sensor89341-06080
89342Back corner ultrasonic sensor89341-71040
89342ARear center ultrasonic sensor89341-71030
89343CNo. 1 distance warning buzzer89343-48010
