Toyota HILUX 车架 — Figure 5151

Toyota HILUX EPC diagram 5151, 车架, with 6 images and 51 PNC and OE references.

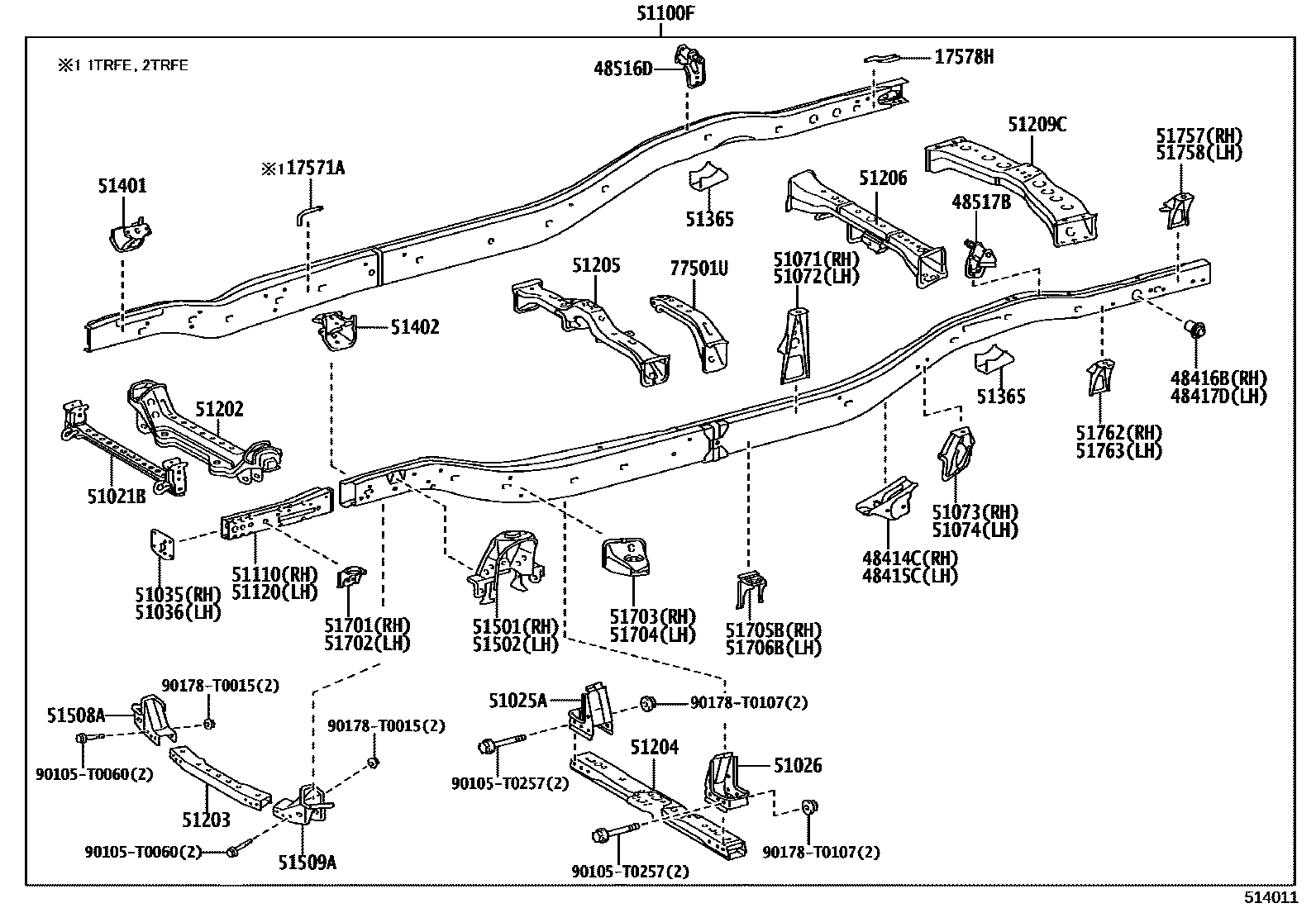

Toyota HILUX 车架 EPC diagram — 514011
车架 — 514011 (202108 – 999999)

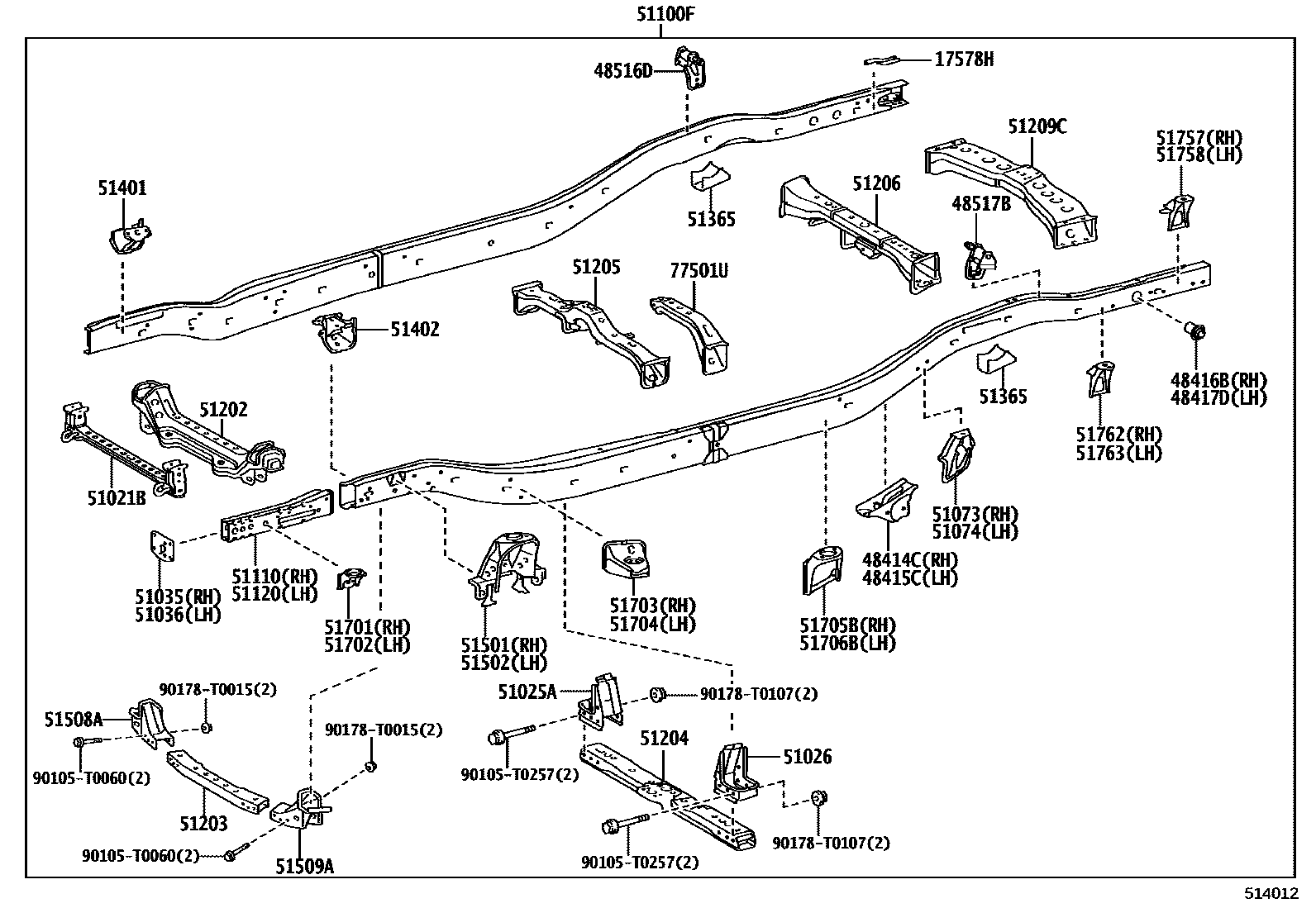

Toyota HILUX 车架 EPC diagram — 514012
车架 — 514012 (202108 – 999999)

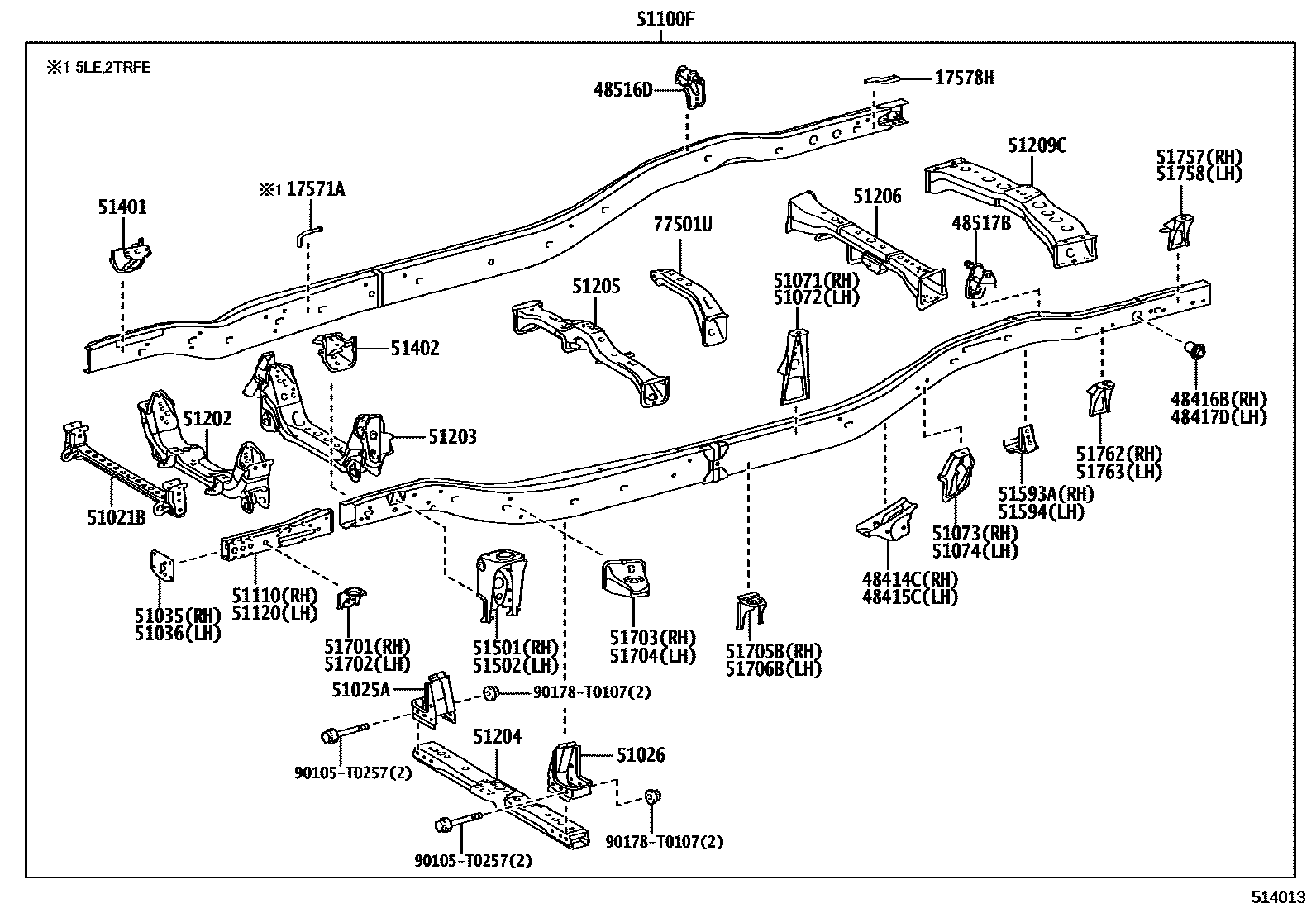

Toyota HILUX 车架 EPC diagram — 514013
车架 — 514013 (202108 – 999999)

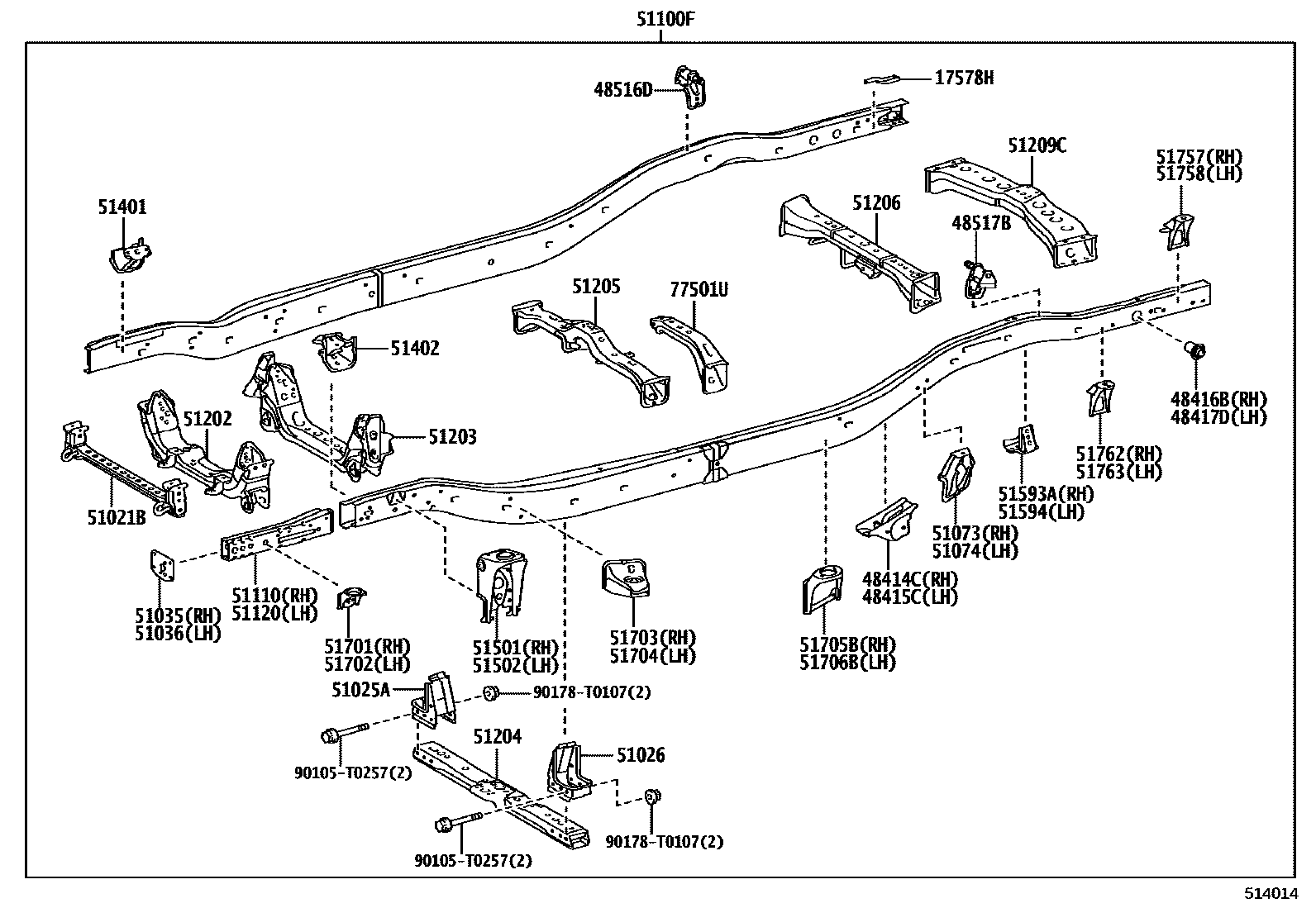

Toyota HILUX 车架 EPC diagram — 514014
车架 — 514014 (202108 – 999999)

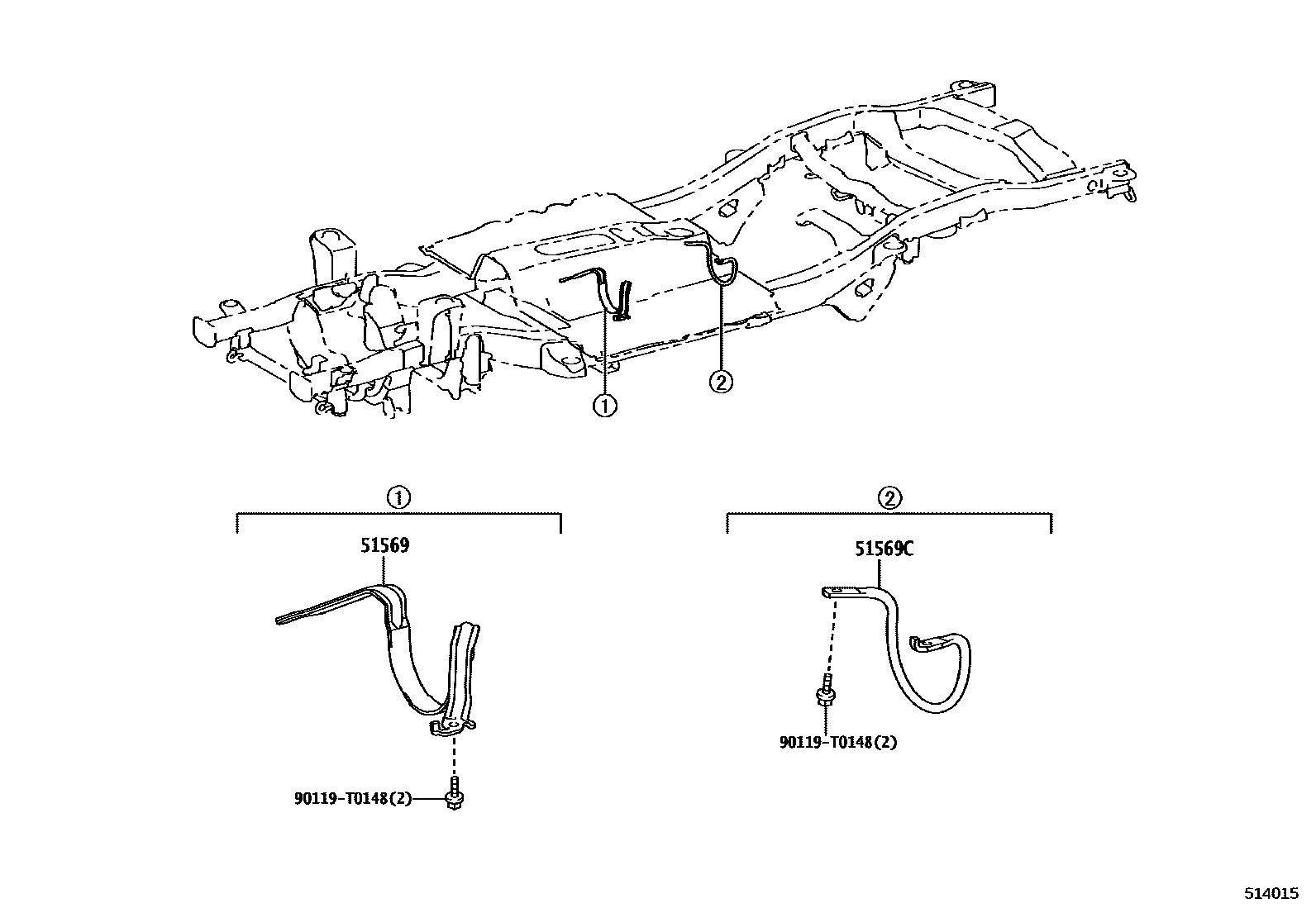

Toyota HILUX 车架 EPC diagram — 514015
车架 — 514015 (202108 – 999999)

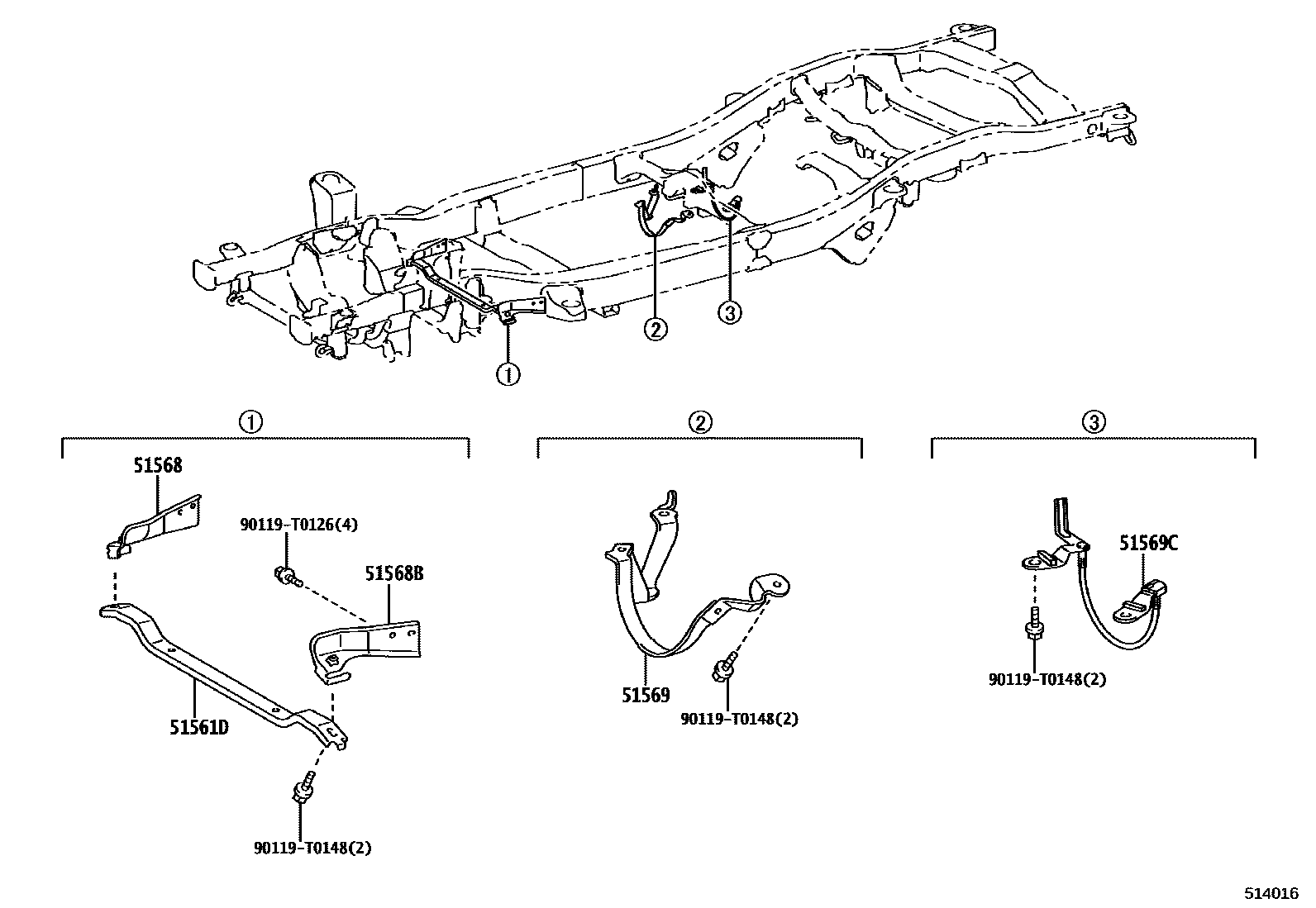

Toyota HILUX 车架 EPC diagram — 514016
车架 — 514016 (202108 – 999999)

PNC and OE references

PNCPart nameOE numbers
17571ANo. 9 exhaust pipe bracket17571-0L010
17578HNo. 10 exhaust pipe bracket17505-0L020
48414CRight No. 3 spring bracket48404-KK020 · 48404-KK030 · 48404-KK040
48415CNo. 3 spring bracket on the left48407-KK020 · 48407-KK030 · 48407-KK040
48416BRight No. 4 spring bracket48405-KK010
48417DNo. 4 spring bracket on the left48405-KK010
48516DRight rear shock absorber upper bracket sub-assembly48505-KK010
48517BLeft rear shock absorber upper bracket sub-assembly48506-KK010
51021BFrame auxiliary cross member sub-assembly51021-KK010 · 51021-KK020
51025AFrame No. 3 beam right side bracket sub-assembly51025-KK010
51026Frame No. 3 crossbeam left side bracket sub-assembly51026-KK010
51035Frame right longitudinal beam plate sub-assembly51035-KK010
51036Frame left longitudinal beam plate sub-assembly51036-KK010
51071Right rear body No. 1 mounting bracket sub-assembly51071-0K010 · 51071-0K020
51072Left rear body No. 1 mounting bracket sub-assembly51071-0K020 · 51072-0K010
51073Right rear body No. 2 mounting bracket sub-assembly51073-KK010
51074Left rear body No. 2 mounting bracket sub-assembly51074-KK010
51100FFrame sub-assembly51001-KK101 · 51001-KK121 · 51001-KK152 · 51001-KK162 · 51001-KK163 · 51001-KK182 · 51001-KK183 · 51001-KK232 · 51001-KK311 · 51001-KK312 · 51001-KK321 · 51001-KK322 · 51001-KK331 · 51001-KK332 · 51001-KK341 · 51001-KK342 · 51001-KK401 · 51001-KK402 · 51001-KK422 · 51001-KK423 · 51001-KK431 · 51001-KK432 · 51001-KK671 · 51001-KK672 · 51001-KK673 · 51001-KK711 · 51001-KK712 · 51001-KK721 · 51001-KK722 · 51001-KK761 · 51001-KK771 · 51001-KK801 · 51001-KK802 · 51001-KK811 · 51001-KK812 · 51001-KK821 · 51001-KK822 · 51001-KK831 · 51001-KK832 · 51001-KKA12 · 51001-KKA13 · 51001-KKA22 · 51001-KKA23 · 51001-KKA52 · 51001-KKA53 · 51001-KKA62 · 51001-KKA63 · 51001-KKC11 · 51001-KKC21 · 51001-KKF00 · 51001-KKK90
51110Right longitudinal beam extension section assembly51110-KK906 · 51110-KK907
51120Left longitudinal beam extension section assembly51122-KK906 · 51122-KK907
51202Frame No. 1 cross member sub-assembly51201-KK010 · 51201-KK020 · 51201-KK050
51203Frame No. 2 cross member sub-assembly51202-0K010 · 51202-KK010
51204Frame No. 3 beam sub-assembly51203-KK010 · 51203-KK020 · 51203-KK030 · 51203-KK040 · 51203-KK050 · 51203-KK130 · 51203-KK140 · 51203-KK150 · 51203-KK190 · 51203-KK200 · 51203-KK250
51205Frame No. 4 beam sub-assembly51204-KK030 · 51204-KK040 · 51204-KK050 · 51204-KK070
51206Frame No. 5 beam sub-assembly51205-KK030 · 51205-KK040
51209CFrame rear cross member sub-assembly51209-KK010
51365rear bumper stop57081-KK010
51401Engine right front mounting bracket sub-assembly51401-KK010 · 51401-KK020 · 51401-KK040
51402Engine left front mounting bracket sub-assembly51402-KK010 · 51402-KK020 · 51402-KK040
51501Right suspension arm bracket sub-assembly51501-KK010 · 51501-KK020
51502Left suspension arm bracket sub-assembly51502-KK010 · 51502-KK020
51508ARight lower arm bracket sub-assembly51508-KK020
51509ALeft lower arm bracket sub-assembly51509-KK020
51561DDrive shaft anti-collision block51569-KK010 · 51569-KK070 · 51569-KK080 · 51569-KK090
51568Drive shaft anti-collision block bracket51568-KK020 · 51568-KK060
51568BDrive shaft anti-collision block bracket51568-KK030 · 51568-KK070
51569Drive shaft anti-collision block51569-KK020 · 51569-KK060
51569CDrive shaft anti-collision block51569-0K020 · 51569-KK050
51593ARight rear spring buffer block bracket57081-KK020
51594Left rear spring buffer block bracket57082-KK010
51701Cab suspension No. 1 right side bracket sub-assembly51701-KK010
51702Cab suspension No. 1 left side bracket sub-assembly51701-KK010
51703Cab suspension No. 2 right side bracket sub-assembly51703-KK010
51704Cab suspension No. 2 left side bracket sub-assembly51704-KK010
51705BCab suspension No. 3 right side bracket sub-assembly51705-KK010 · 51731-KK030
51706BCab suspension No. 3 left bracket sub-assembly51706-KK010 · 51731-KK030
51757Right body No. 4 bracket51077-KK010
51758Left body No. 4 bracket51078-KK010
51762Right body No. 5 bracket51075-KK010
51763Left body No. 5 bracket51076-KK010
77501UFuel tank bracket sub-assembly77501-0K020 · 77501-KK040
