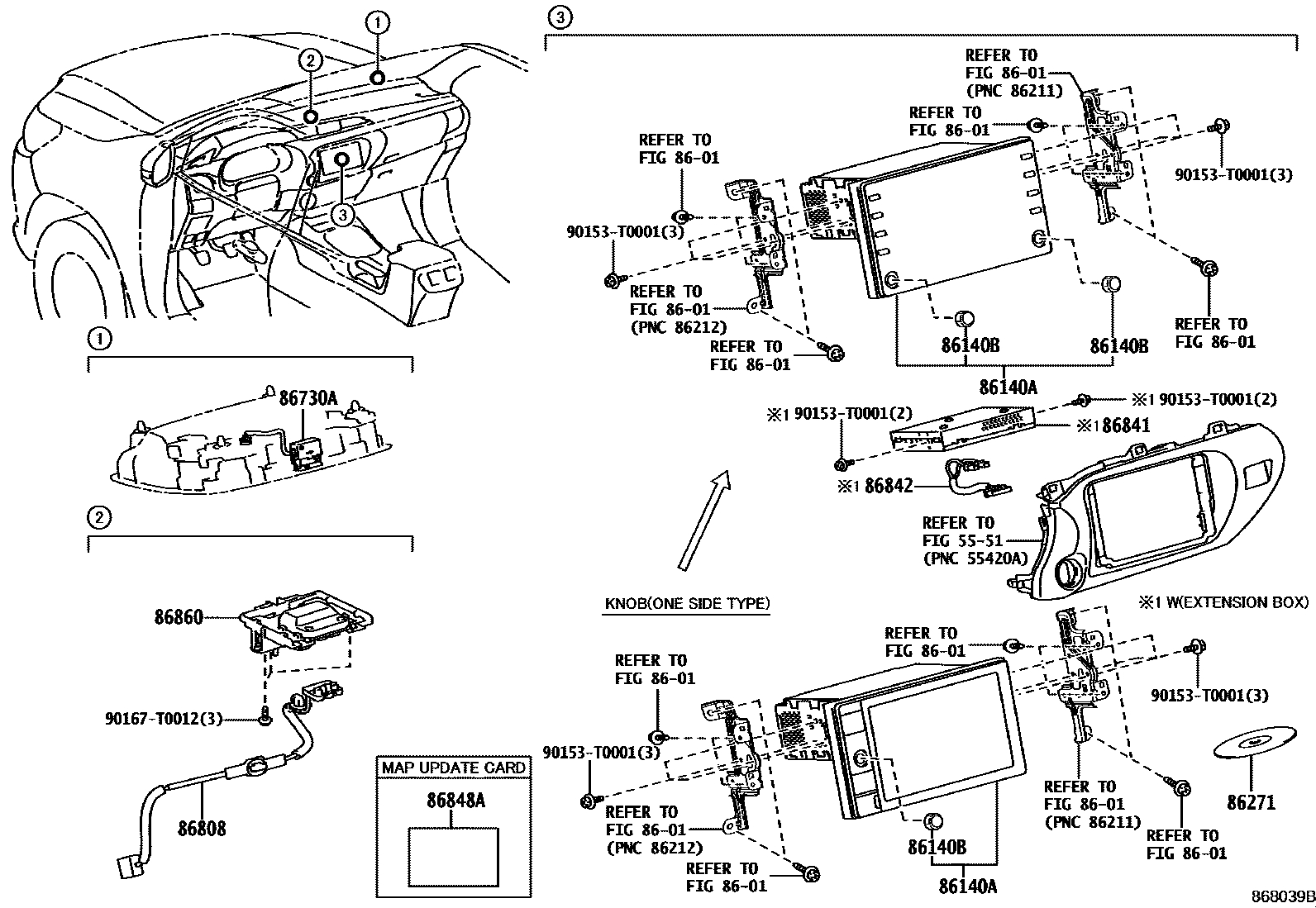

Toyota HILUX 导航和前监视器显示屏 — Figure 8603
Toyota HILUX EPC diagram 8603, 导航和前监视器显示屏, with 1 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86140A | Radio and display receiver assembly | 86140-0KN50 · 86140-0KN60 · 86140-0KN70 · 86140-0KN80 · 86140-0KP00 · 86140-0KP10 · 86140-0KP20 · 86140-0KP30 · 86140-0KP50 · 86140-0KP60 · 86140-0KP70 · 86140-0KP71 · 86140-0KP90 · 86140-0KQ00 · 86140-0KQ10 · 86140-0KQ20 · 86140-0KQ50 · 86140-0KQ60 · 86140-0KQ70 · 86140-0KR00 · 86140-0KR10 · 86140-0KR40 · 86140-0KR90 · 86140-0KS20 · 86140-0KS60 · 86140-0KS70 · 86140-0KT10 · 86140-0KT30 · 86140-0KT50 · 86140-0KT70 · 86140-0KU20 · 86140-0KU50 · 86140-0KU80 · 86140-0KV10 · 86140-0KW90 · 86140-0KX00 · 86140-0KY10 · 86140-0KY20 · 86140-0KY30 · 86140-0KY60 · 86140-0KY80 · 86140-0KZ00 · 86140-0KZ90 · 86140-F0040 · 86140-F0280 |
| 86140B | Radio and display receiver switch button | 90010-22129 · 90011-25321 · 90011-25323 · 90011-25325 · 90011-25333 |
| 86271 | CD | 86807-11012 · 86807-11013 · 86807-11014 · 86807-11033 · 86807-11034 · 86807-11035 · 86807-11042 · 86807-11043 · 86807-11064 · 86807-11065 · 86807-11073 · 86807-11074 · 86807-33012 · 86807-33013 |
| 86730A | Telephone amplifier assembly | 86730-20060 · 86730-60050 · 86730-71040 |
| 86808 | No. 1 navigation antenna wire sub-assembly | 86808-0K051 · 86808-0K181 · 86808-0K231 |
| 86841 | Navigation ECU | 86840-02060 · 86840-02061 · 86840-0K180 · 86840-0K181 · 86840-0K190 · 86840-0K191 · 86840-0K200 · 86840-0K211 · 86840-0K221 |
| 86842 | Navigation harness No. 1 | 86842-33150 |
| 86848A | Map serial number update card | 86848-33010 · 86848-33020 · 86848-33040 · 86848-33060 · 86848-33070 · 86848-33080 |
| 86860 | Navigation antenna assembly | 86860-0K040 |
