Toyota HILUX Engine Oil Cooler — Figure 1503

Toyota HILUX EPC diagram 1503, Engine Oil Cooler, with 4 images and 10 PNC and OE references.

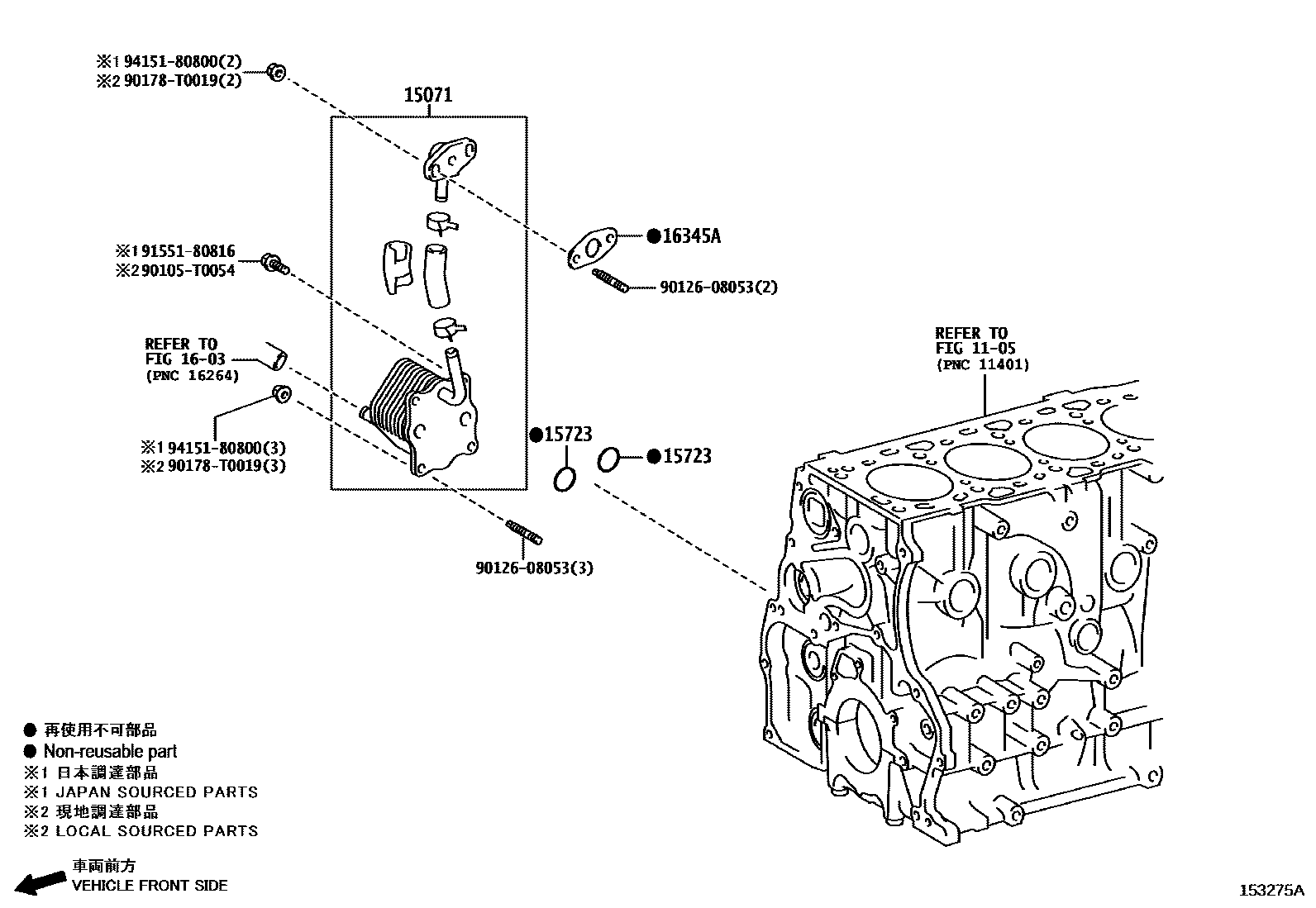

Toyota HILUX Engine Oil Cooler EPC diagram — 153275A
Engine Oil Cooler — 153275A (202006 – 999999)

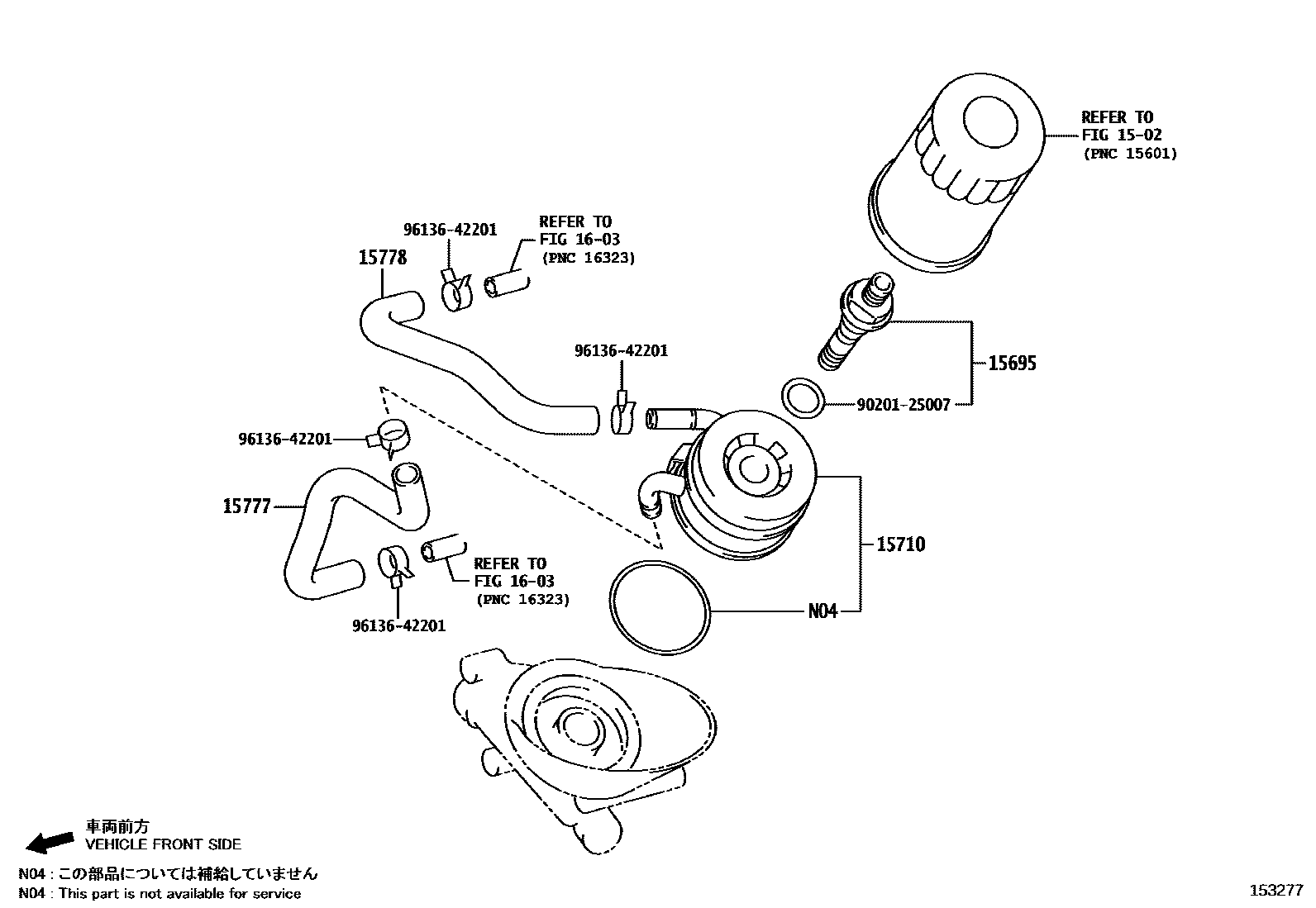

Toyota HILUX Engine Oil Cooler EPC diagram — 153277
Engine Oil Cooler — 153277 (202006 – 999999)

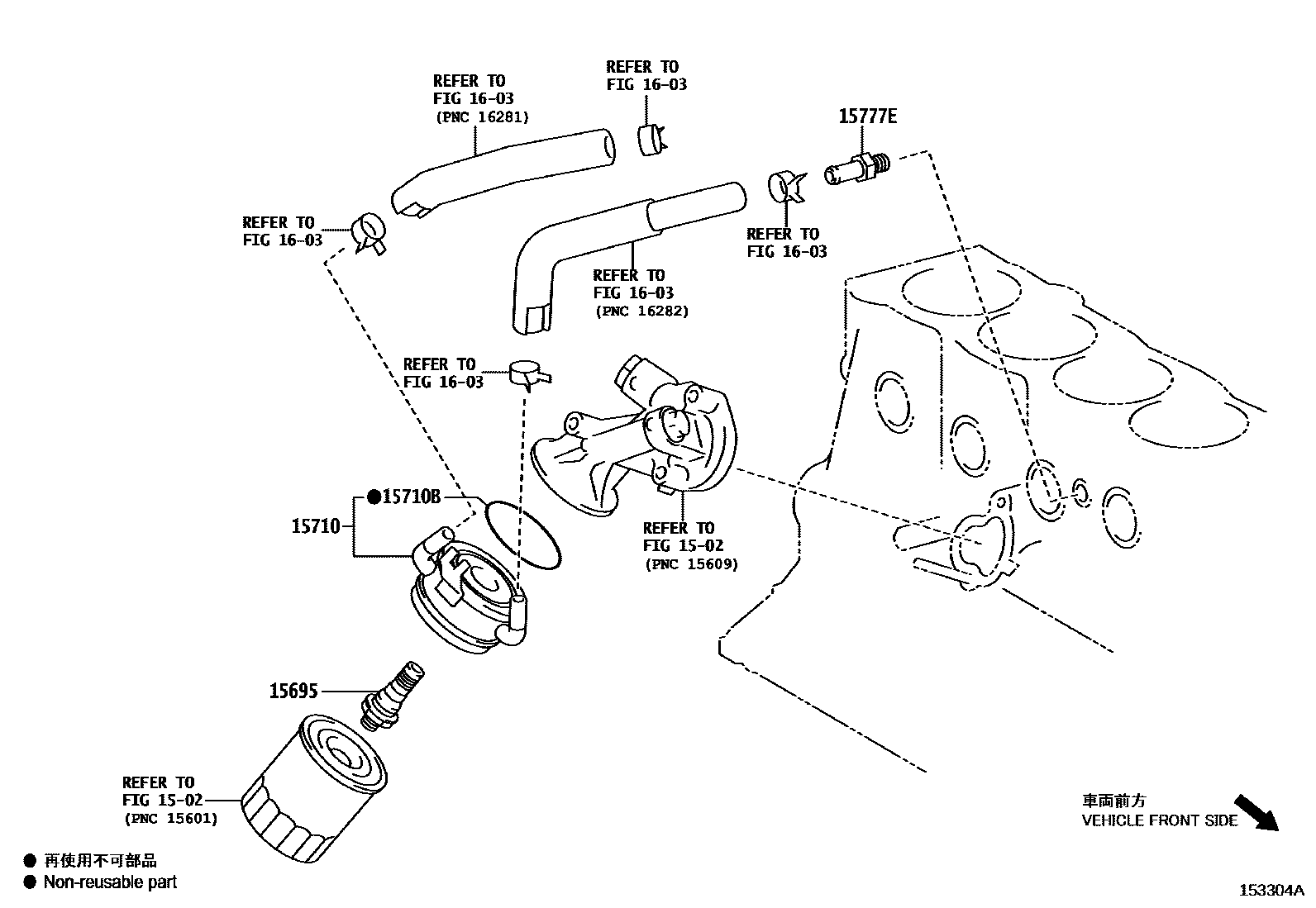

Toyota HILUX Engine Oil Cooler EPC diagram — 153304A
Engine Oil Cooler — 153304A (202006 – 999999)

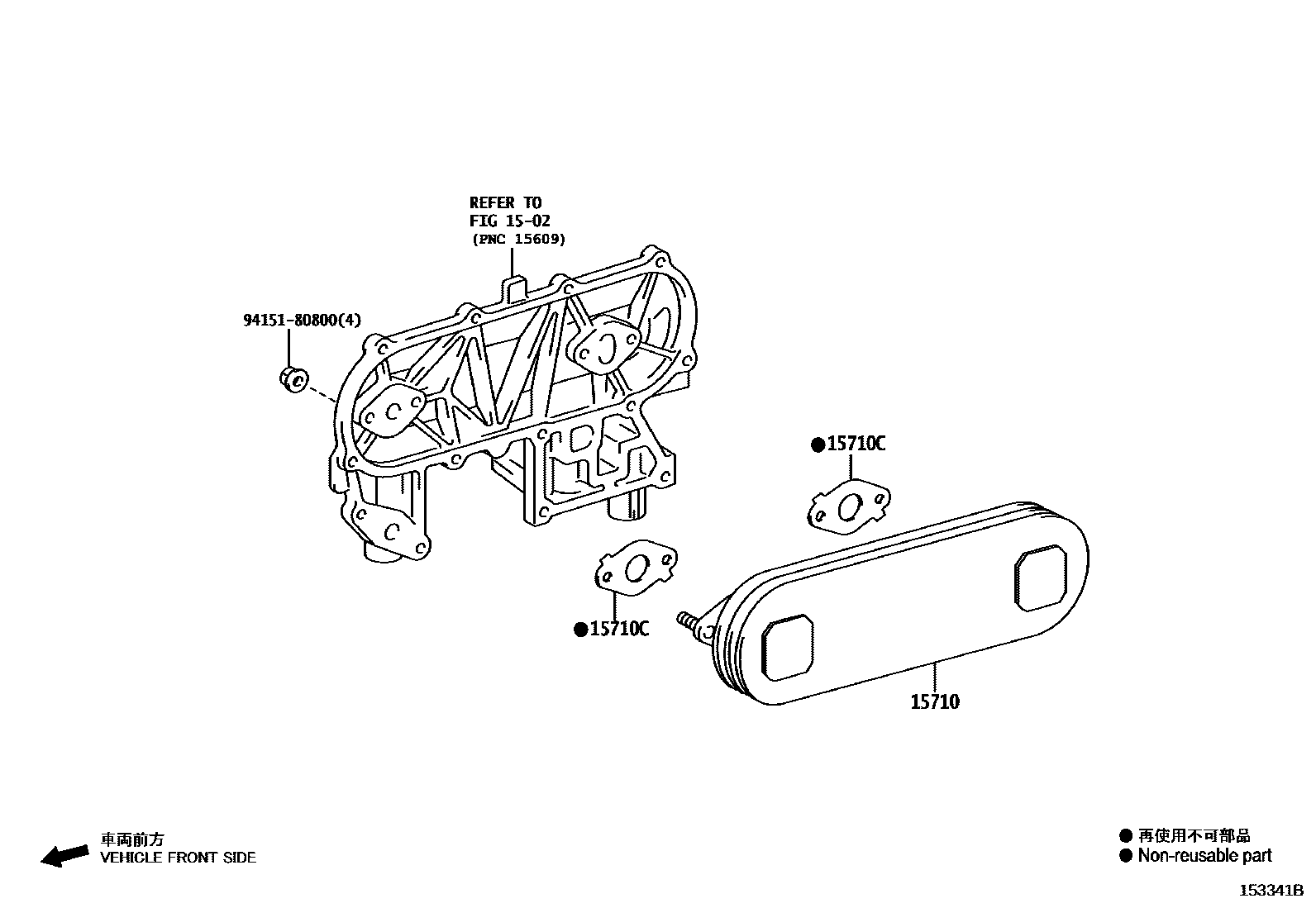

Toyota HILUX Engine Oil Cooler EPC diagram — 153341B
Engine Oil Cooler — 153341B (202009 – 999999)

PNC and OE references

PNCPart nameOE numbers
15071Engine oil cooler assembly15071-08010 · 15071-0E010 · 15071-11010
15695Oil cooler joint bolts15695-22010 · 15726-75010
15710Oil cooler assembly15710-31010 · 15710-54050 · 15710-75050
15710BO-ring (for transmission oil cooler)15785-75010
15710CGasket (for transmission oil cooler)15785-54010
15723O-ring90301-22007 · 90301-T0010
15777oil cooler hose15777-0P020 · 15777-31010
15777EConnector90404-53001
15778No. 2 oil cooler hose15778-0P020 · 15778-31010
16345AOutlet pipe gasket16345-0E010 · 16345-0E020 · 16345-11010
