Toyota HILUX 电子控制柴油机(ECD) — Figure 8405

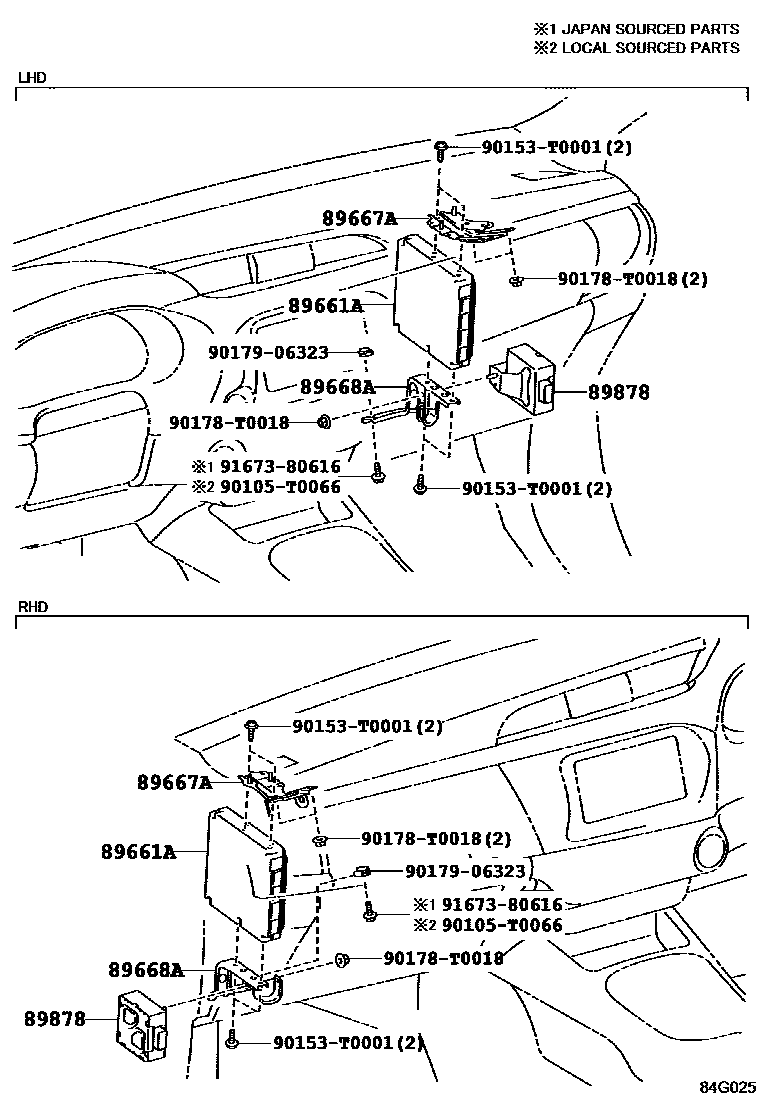

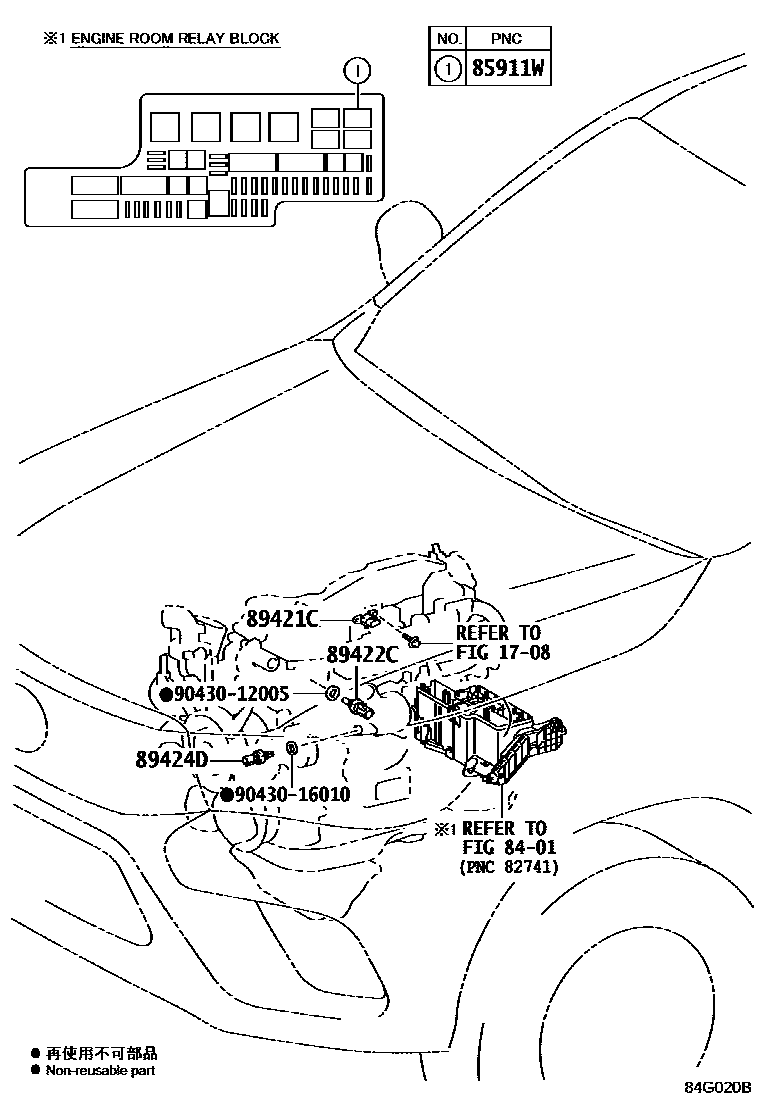

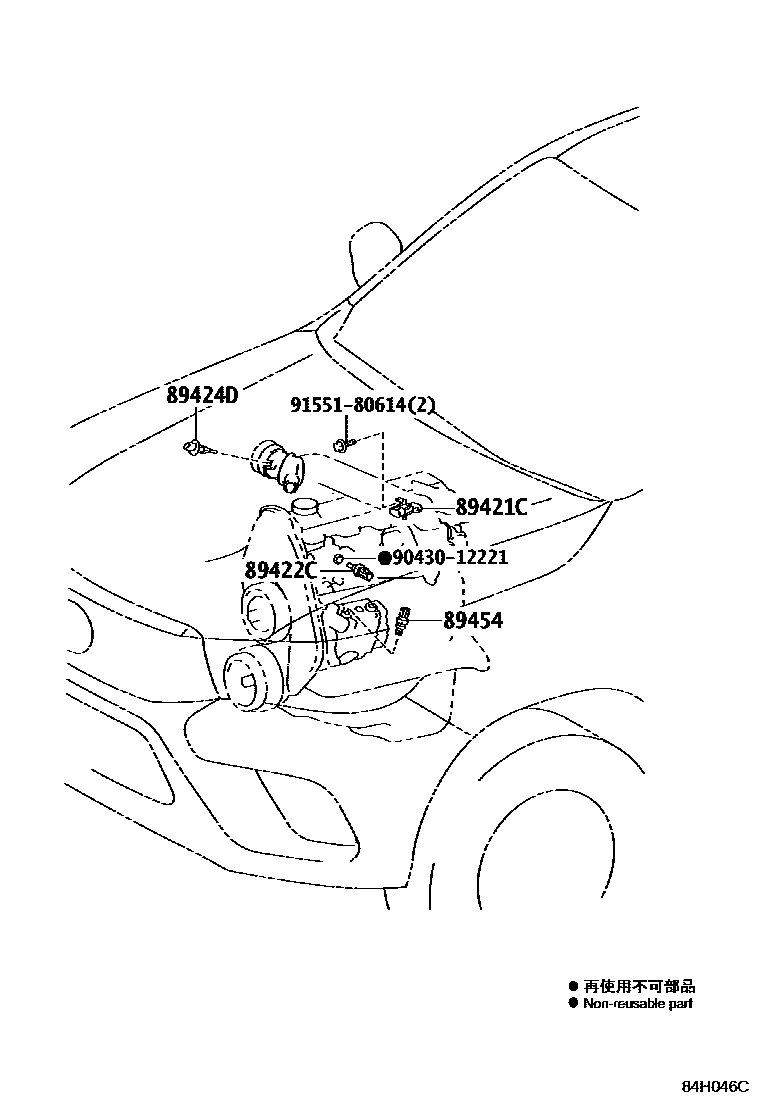

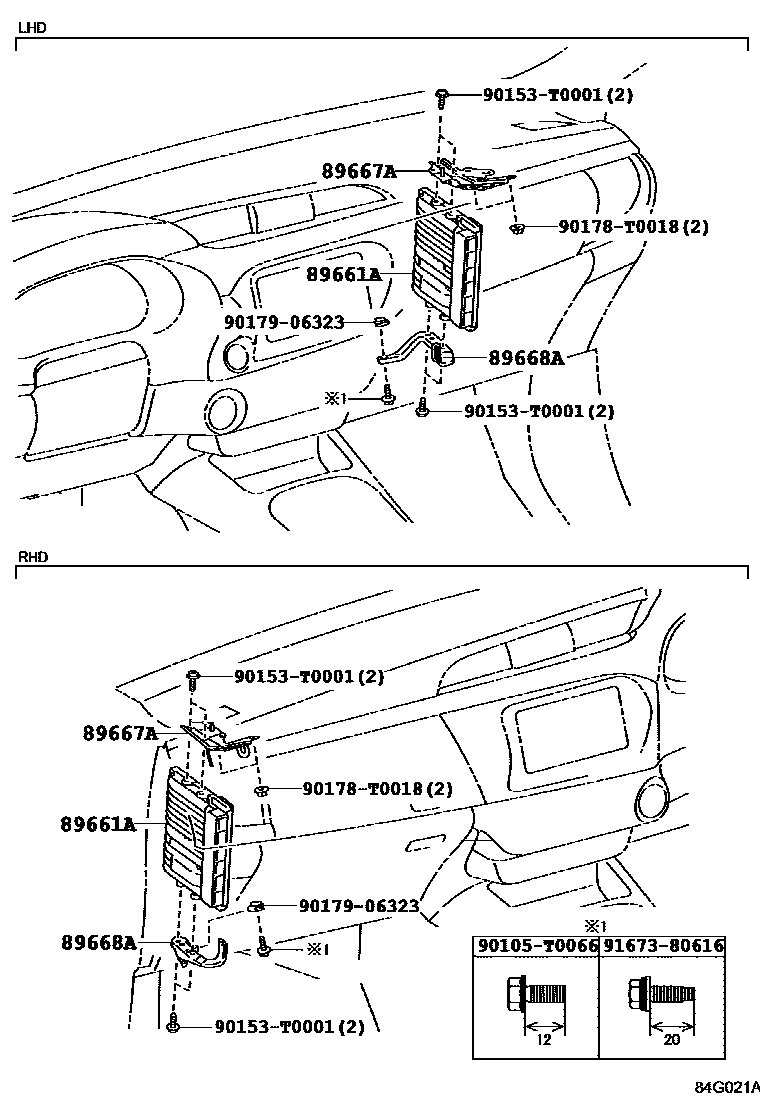

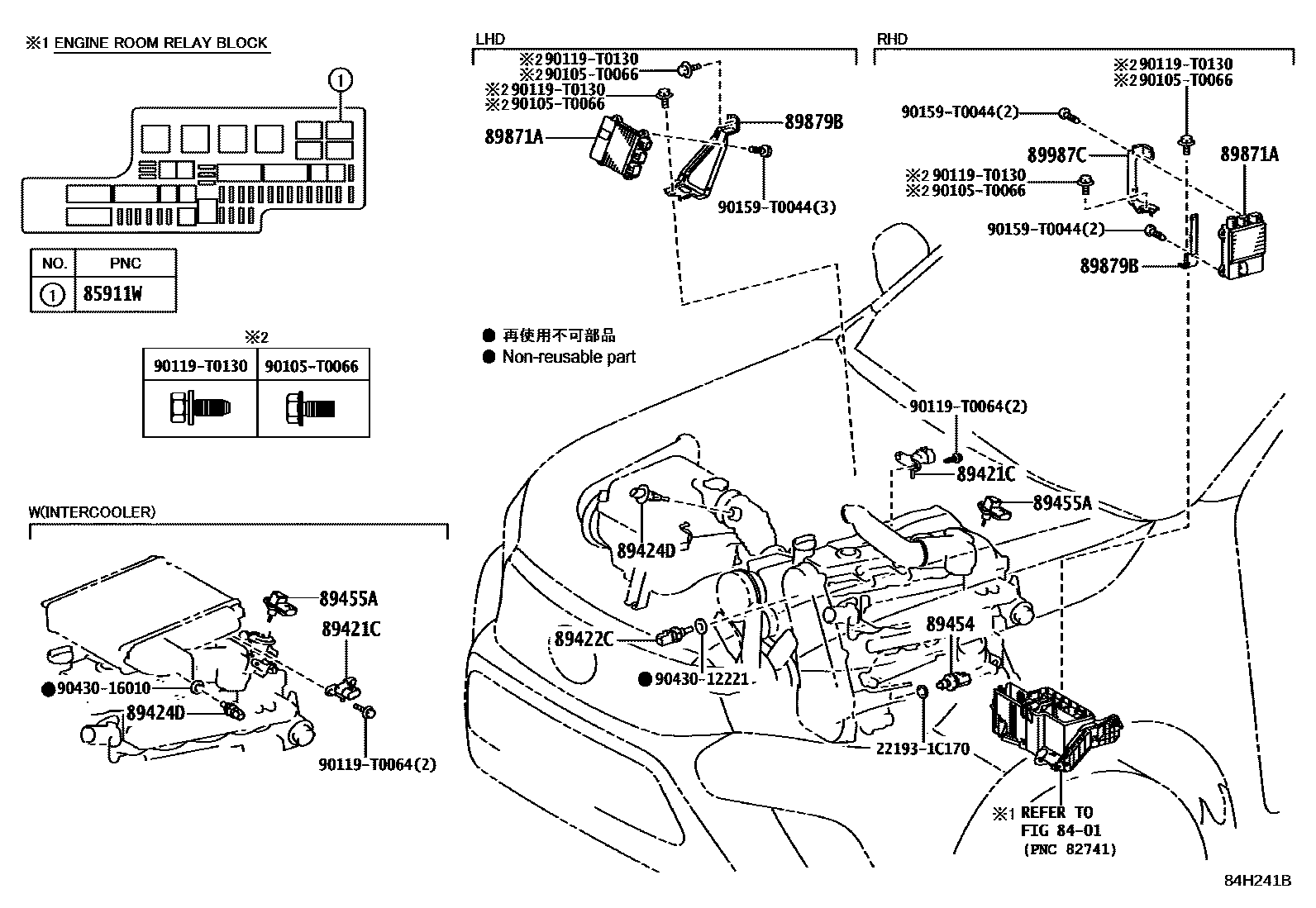

Toyota HILUX EPC diagram 8405, 电子控制柴油机(ECD), with 5 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85911W | Electronic drive unit relay | 90987-02027 · 90987-T2001 |
| 89421C | Turbo pressure sensor (for diesel turbines) | 89421-12150 · 89421-71030 |
| 89422C | Diesel engine water temperature sensor | 89422-33030 |
| 89424D | Intake air temperature sensor | 89424-12010 · 89424-60010 |
| 89454 | fuel temperature sensor | 89454-20010 · 89454-60010 |
| 89455A | EGR valve position sensor | 89455-35020 |
| 89661A | Engine control ECU | 89661-F0010 · 89661-F0130 · 89661-F0150 · 89661-F0170 · 89661-F0210 · 89661-F0220 · 89661-F0240 · 89661-F0260 · 89661-F0370 · 89661-F0470 · 89661-F0490 · 89661-F0520 · 89661-F0800 · 89661-F0810 · 89661-F0B40 · 89661-F0B50 · 89661-F0B80 · 89661-F0B90 · 89661-F0C00 · 89661-F0C50 · 89661-F0C60 · 89661-F0D00 · 89661-F0D10 · 89661-F0D20 · 89661-F0D50 · 89661-F0D60 · 89661-F0D70 · 89661-F0E00 · 89661-F0E10 · 89661-F0E20 · 89661-F0E30 · 89661-F0E40 · 89661-F0V50 · 89661-F0V60 · 89661-F0V70 · 89661-F0W10 · 89661-F0W30 · 89661-F0W70 · 89661-F0W80 · 89661-F0X00 · 89661-F0X10 · 89661-F0X40 · 89661-F0X50 · 89661-F0Z20 · 89661-F0Z30 · 89661-FAE80 · 89661-FAE90 · 89661-FAF50 · 89661-FAF60 · 89661-FAF80 · 89661-FAF90 · 89661-FAG00 · 89661-FAG10 · 89661-FAG60 · 89661-FAJ40 · 89666-0K710 · 89666-0K760 · 89666-0K770 · 89666-0K780 · 89666-0K800 · 89666-0K861 · 89666-0K862 · 89666-0K880 · 89666-0KA00 · 89666-0KA30 · 89666-0KA50 · 89666-0KA60 · 89666-0KA70 · 89666-0KB00 · 89666-0KB90 · 89666-0KC10 · 89666-0KD10 · 89666-0KD30 · 89666-0KJ50 · 89666-0KJ80 · 89666-0KJ90 · 89666-0KK40 · 89666-0KL20 · 89666-0KL40 · 89666-0KL50 · 89666-0KL90 · 89666-0KM10 · 89666-0KM50 · 89666-0KP00 · 89666-0KP40 · 89666-0KQ11 · 89666-0KQ12 · 89666-0KQ60 · 89666-0KQ90 · 89666-0KR60 · 89666-0KS00 · 89666-0KS40 · 89666-0KS50 · 89666-0KT30 · 89666-0KT40 · 89666-0KT50 · 89666-0KU00 · 89666-0KU10 · 89666-0KW30 · 89666-0KW60 · 89666-0KW70 · 89666-0KX10 · 89666-0KX50 · 89666-0KX90 · 89666-0KY90 · 89666-0KZ00 · 89666-0KZ10 |
| 89667A | No. 1 engine control ECU bracket | 89667-0K070 · 89667-0K090 · 89667-0K100 · 89667-0K130 · 89667-0K140 · 89667-0K220 |
| 89668A | No. 2 engine control ECU bracket | 89668-0K090 · 89668-0K100 · 89668-0K110 · 89668-0K140 · 89668-0K150 · 89668-0K240 |
| 89871A | Injector driver | 89871-25010 |
| 89878 | Turbine Motor Drive | 89878-71090 · 89878-71100 |
| 89879B | Injector driver bracket | 89879-0K020 · 89879-0K030 · 89879-0K050 · 89879-0K070 |
| 89987C | No.1 ECU bracket | 89879-0K040 · 89879-0K060 |
