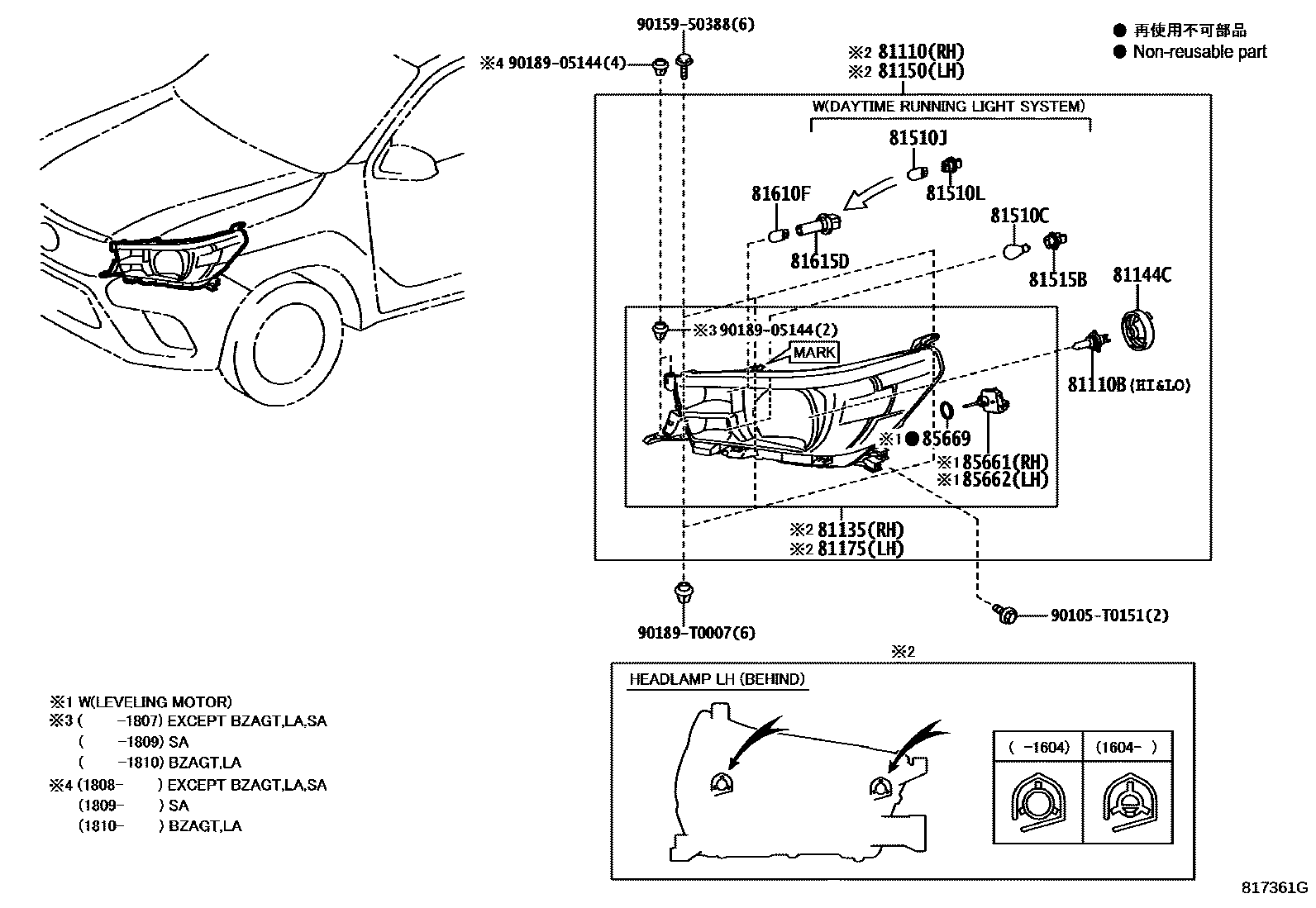

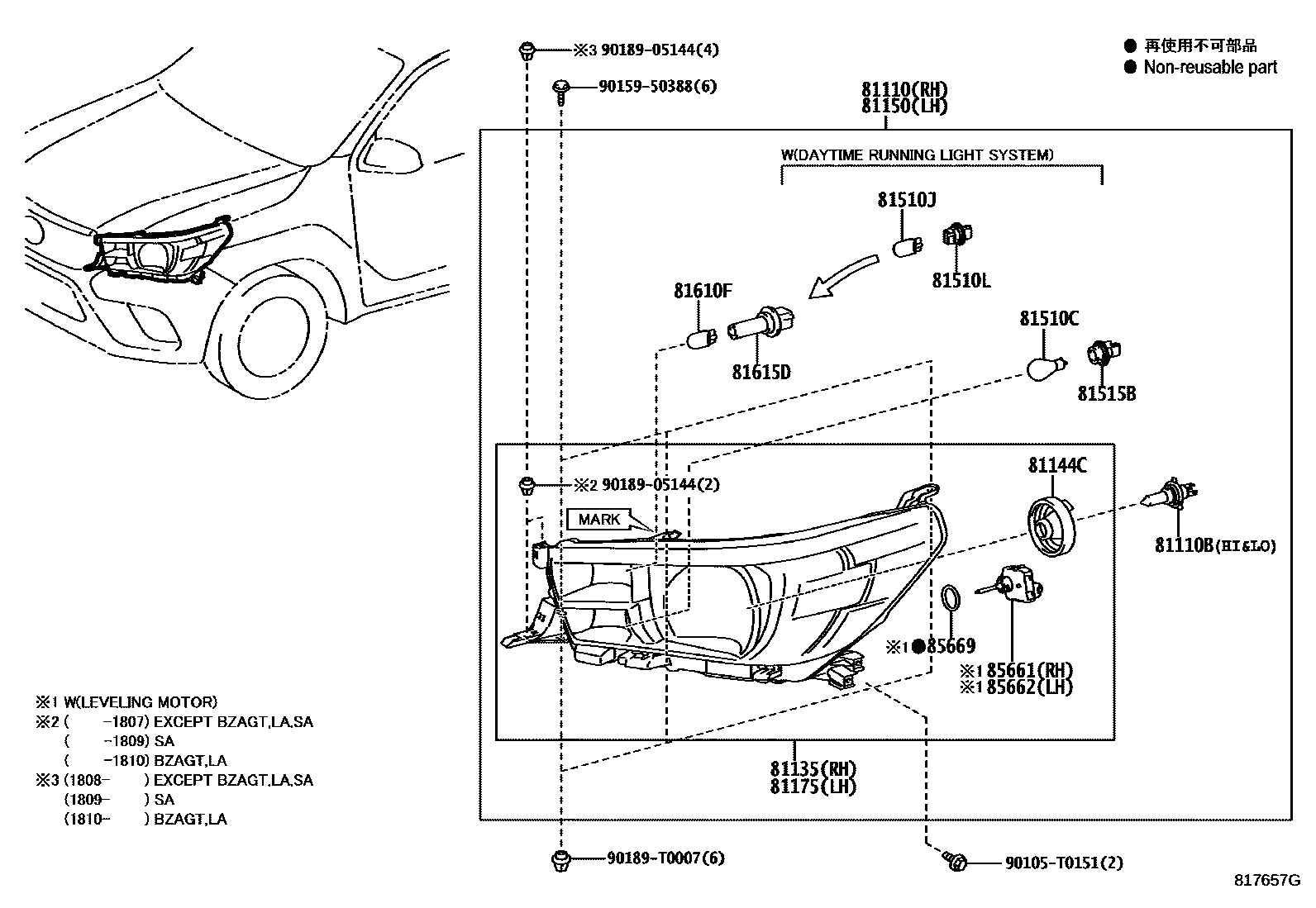

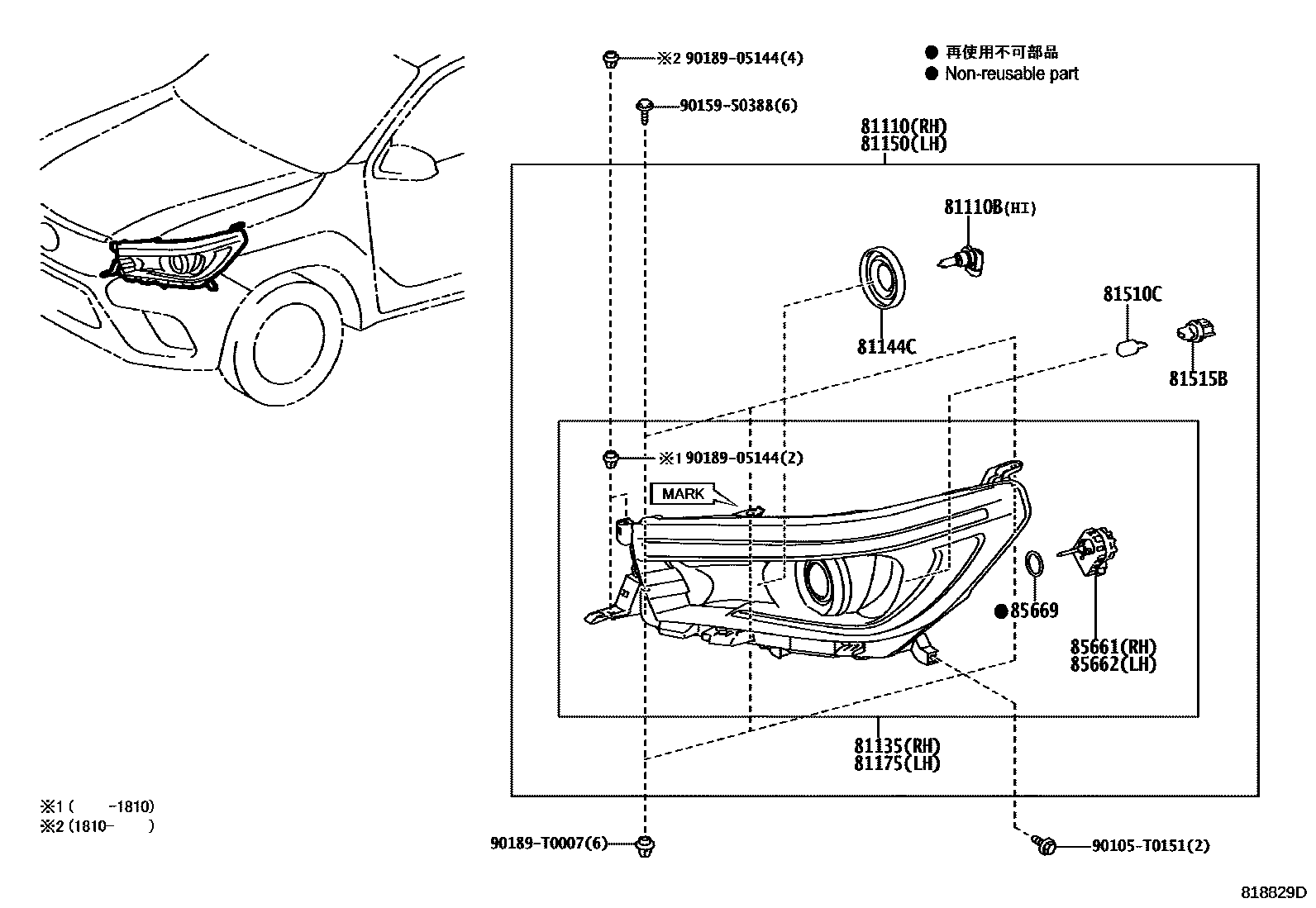

Toyota HILUX Headlamp — Figure 8101
Toyota HILUX EPC diagram 8101, Headlamp, with 3 images and 15 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81110 | Right headlight assembly | 81110-0K650 · 81110-0K651 · 81110-0K652 · 81110-0K660 · 81110-0K661 · 81110-0K662 · 81110-0K670 · 81110-0K671 · 81110-0K672 · 81110-0K680 · 81110-0K681 · 81110-0K682 · 81110-0K690 · 81110-0K691 · 81110-0K692 · 81110-0K700 · 81110-0K702 · 81110-0K710 · 81110-0K712 · 81110-0K720 · 81110-0K722 · 81110-0K730 · 81110-0K732 · 81110-0K750 · 81110-0K751 · 81110-0K752 · 81110-0K770 · 81110-0K771 · 81110-0K772 · 81110-0K780 · 81110-0K781 · 81110-0K782 · 81110-0K791 · 81110-0K792 · 81110-0K800 · 81110-0K801 · 81110-0K810 · 81110-0K820 · 81110-0K821 · 81110-0K830 · 81110-0K831 · 81110-0K832 · 81110-0KC10 · 81110-0KC11 · 81110-0KC12 · 81110-0KF51 · 81110-0KF52 · 81110-0KJ00 · 81110-0KJ01 · 81110-0KJ10 · 81110-0KJ11 · 81110-0KJ20 · 81110-0KJ30 · 81110-0KJ31 · 81110-0KN80 · 81110-0KN90 |
| 81110B | Bulb (for headlight No. 1) | 90981-13058 · 90981-13099 |
| 81135 | Right headlight assembly assembly | 81130-0K650 · 81130-0K651 · 81130-0K652 · 81130-0K660 · 81130-0K661 · 81130-0K662 · 81130-0K670 · 81130-0K671 · 81130-0K672 · 81130-0K680 · 81130-0K681 · 81130-0K682 · 81130-0K690 · 81130-0K691 · 81130-0K692 · 81130-0K750 · 81130-0K751 · 81130-0K752 · 81130-0K770 · 81130-0K771 · 81130-0K772 · 81130-0K780 · 81130-0K781 · 81130-0K782 · 81130-0K791 · 81130-0K792 · 81130-0K800 · 81130-0K801 · 81130-0K810 · 81130-0K820 · 81130-0K821 · 81130-0K830 · 81130-0K831 · 81130-0K832 · 81130-0KC10 · 81130-0KC11 · 81130-0KC12 · 81130-0KF51 · 81130-0KF52 · 81130-0KJ00 · 81130-0KJ01 · 81130-0KJ10 · 81130-0KJ11 · 81130-0KJ20 · 81130-0KJ30 · 81130-0KJ31 · 81130-0KN80 · 81130-0KN90 · 81140-0K700 · 81140-0K702 · 81140-0K710 · 81140-0K712 · 81140-0K720 · 81140-0K722 · 81140-0K730 · 81140-0K732 |
| 81144C | Headlight lamp holder cover | 81135-0K800 · 90075-65002 · 90075-65006 · 90075-65019 |
| 81150 | Left headlight assembly | 81150-0K650 · 81150-0K651 · 81150-0K652 · 81150-0K660 · 81150-0K661 · 81150-0K662 · 81150-0K670 · 81150-0K671 · 81150-0K672 · 81150-0K680 · 81150-0K681 · 81150-0K682 · 81150-0K690 · 81150-0K691 · 81150-0K692 · 81150-0K700 · 81150-0K702 · 81150-0K710 · 81150-0K712 · 81150-0K720 · 81150-0K722 · 81150-0K730 · 81150-0K732 · 81150-0K750 · 81150-0K751 · 81150-0K752 · 81150-0K770 · 81150-0K771 · 81150-0K772 · 81150-0K780 · 81150-0K781 · 81150-0K782 · 81150-0K791 · 81150-0K792 · 81150-0K800 · 81150-0K801 · 81150-0K810 · 81150-0K820 · 81150-0K821 · 81150-0K830 · 81150-0K831 · 81150-0K832 · 81150-0KC10 · 81150-0KC11 · 81150-0KC12 · 81150-0KF51 · 81150-0KF52 · 81150-0KJ00 · 81150-0KJ01 · 81150-0KJ10 · 81150-0KJ11 · 81150-0KJ20 · 81150-0KJ30 · 81150-0KJ31 · 81150-0KN80 · 81150-0KN90 |
| 81175 | Left headlight assembly assembly | 81070-0K700 · 81070-0K702 · 81070-0K710 · 81070-0K712 · 81070-0K720 · 81070-0K722 · 81070-0K730 · 81070-0K732 · 81170-0K650 · 81170-0K651 · 81170-0K652 · 81170-0K660 · 81170-0K661 · 81170-0K662 · 81170-0K670 · 81170-0K671 · 81170-0K672 · 81170-0K680 · 81170-0K681 · 81170-0K682 · 81170-0K690 · 81170-0K691 · 81170-0K692 · 81170-0K750 · 81170-0K751 · 81170-0K752 · 81170-0K770 · 81170-0K771 · 81170-0K772 · 81170-0K780 · 81170-0K781 · 81170-0K782 · 81170-0K791 · 81170-0K792 · 81170-0K800 · 81170-0K801 · 81170-0K810 · 81170-0K820 · 81170-0K821 · 81170-0K830 · 81170-0K831 · 81170-0K832 · 81170-0KC10 · 81170-0KC11 · 81170-0KC12 · 81170-0KF51 · 81170-0KF52 · 81170-0KJ00 · 81170-0KJ01 · 81170-0KJ10 · 81170-0KJ11 · 81170-0KJ20 · 81170-0KJ30 · 81170-0KJ31 · 81170-0KN80 · 81170-0KN90 |
| 81510C | Bulb (for front turn signal lamp) | 90981-15020 · 90981-15021 · 90981-15028 |
| 81510J | Bulb (for daytime running lights) | 90981-13044 · 90981-13088 · 90981-13101 |
| 81510L | Daytime running light lamp holder | 90069-81109 · 90075-60086 |
| 81515B | Front turn signal lamp holder | 90069-81110 · 90075-60028 · 90075-60069 |
| 81610F | Light bulb (for width indicator light) | 90981-11069 · 90981-11070 · 90981-13101 |
| 81615D | Width light lamp holder | 90069-81109 · 90075-60077 |
| 85661 | Right headlight beam height adjustment motor | 85661-02040 · 85661-0D020 · 85661-12020 |
| 85662 | Left headlight beam height adjustment motor | 85661-02040 · 85661-0D020 · 85661-12020 |
| 85669 | Headlight beam height adjustment motor base seal | 90075-99120 |
