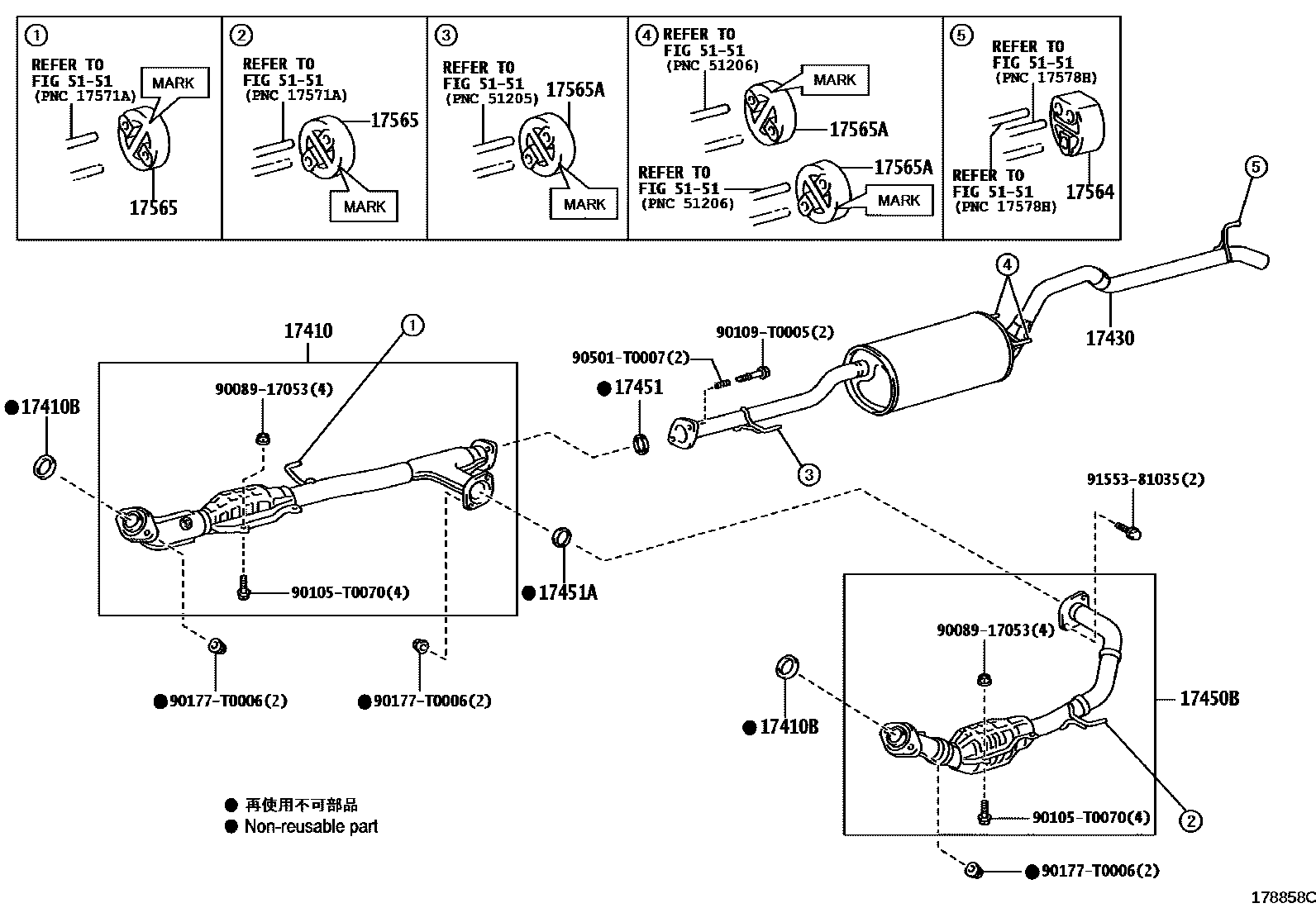

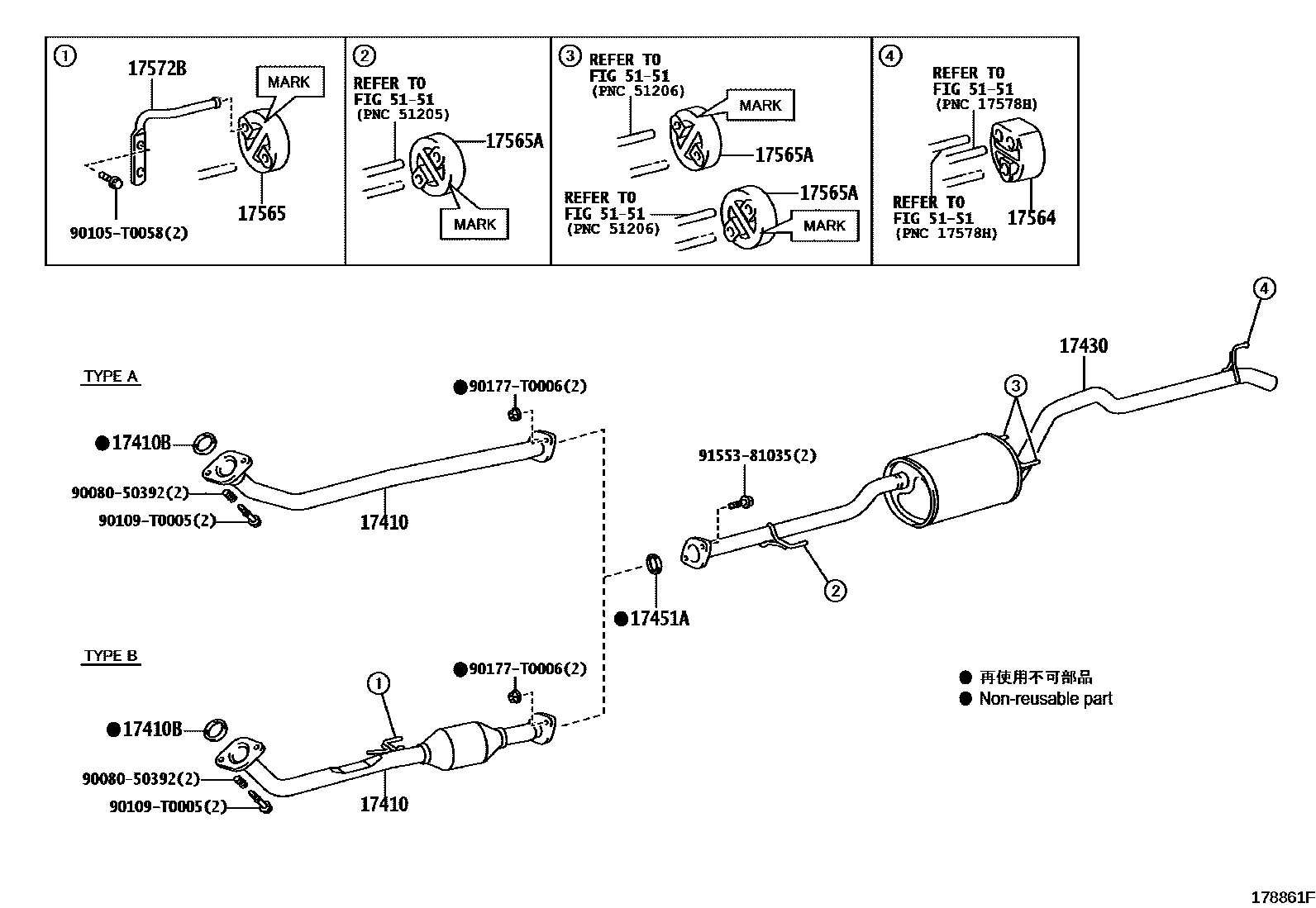

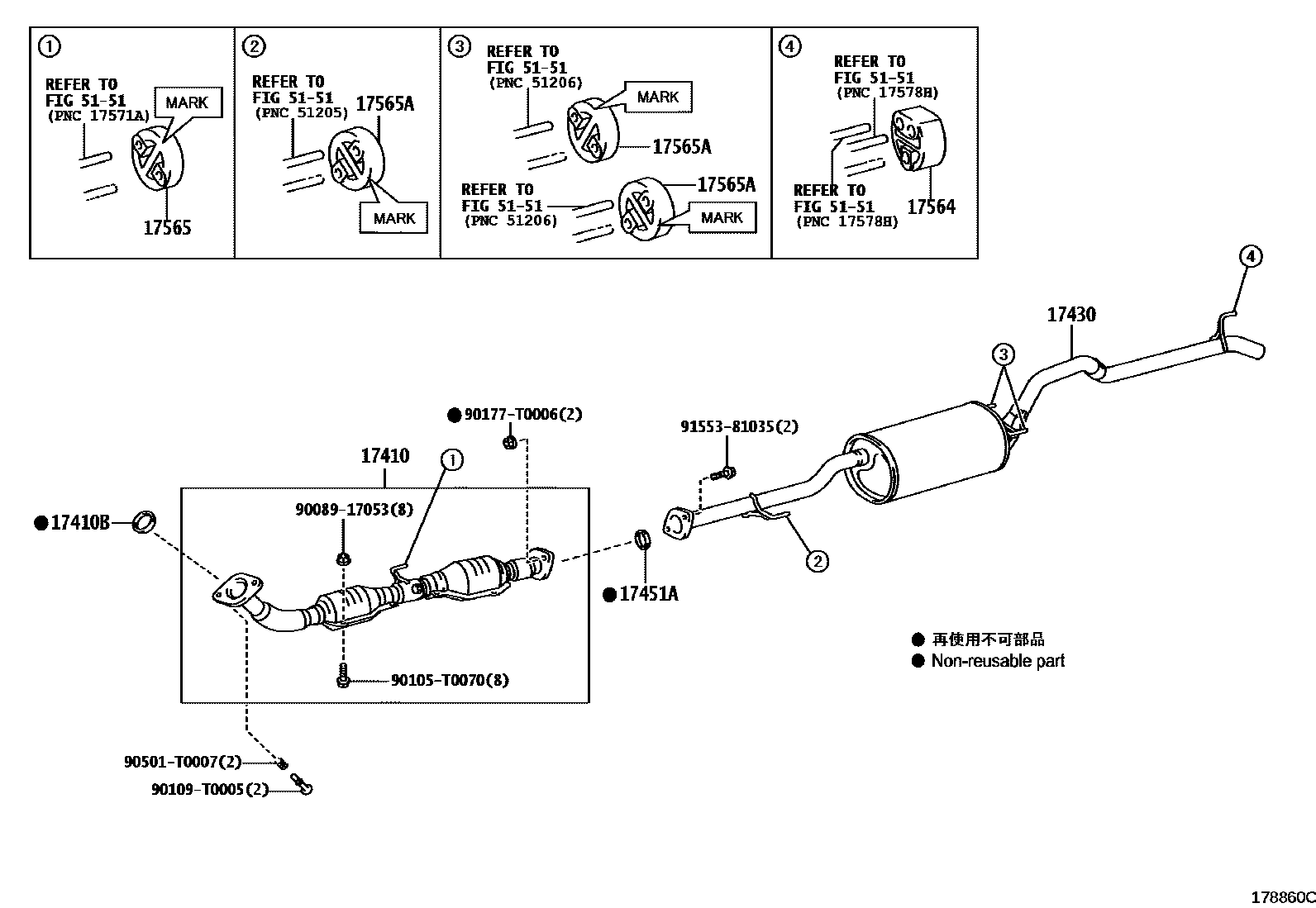

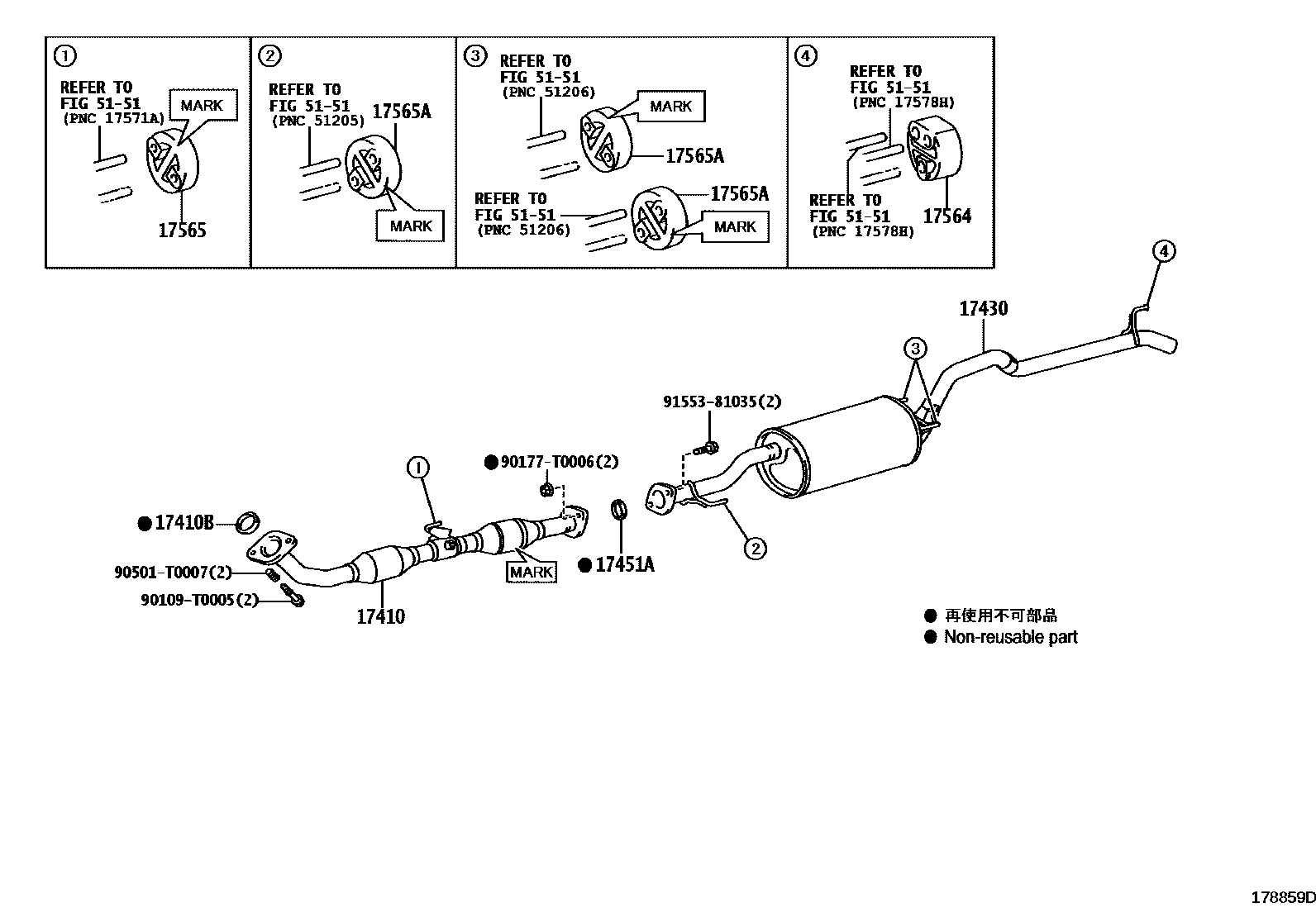

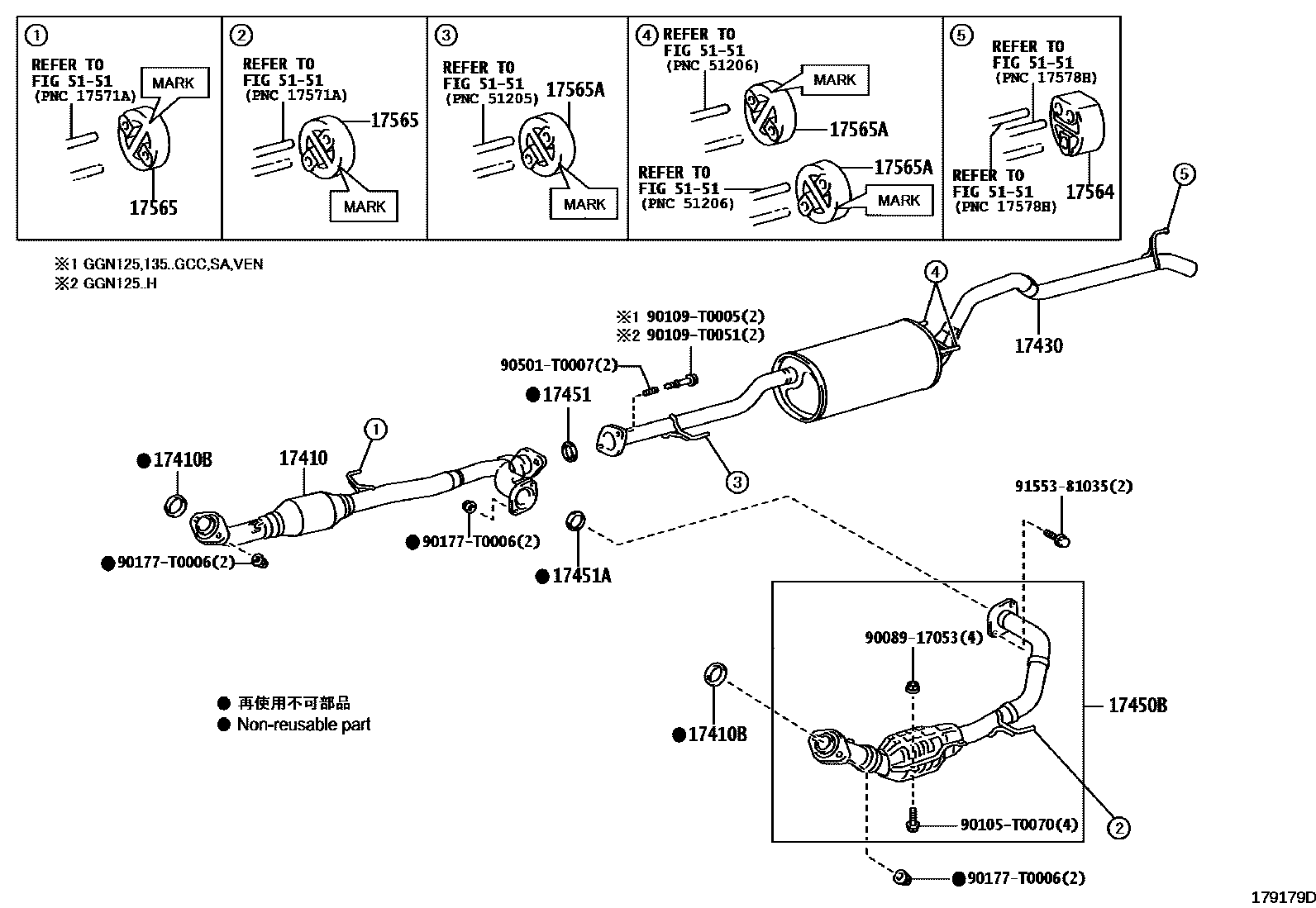

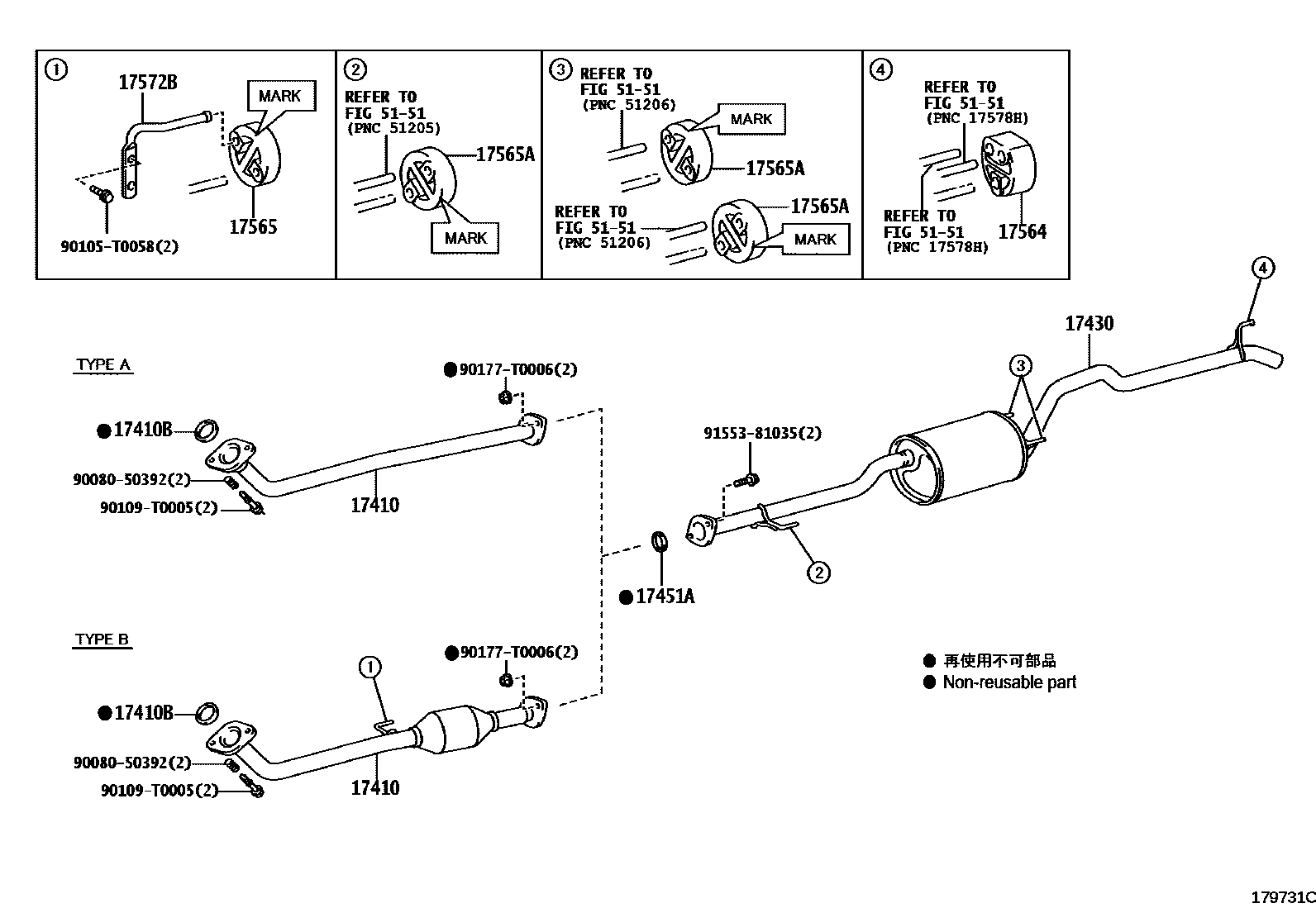

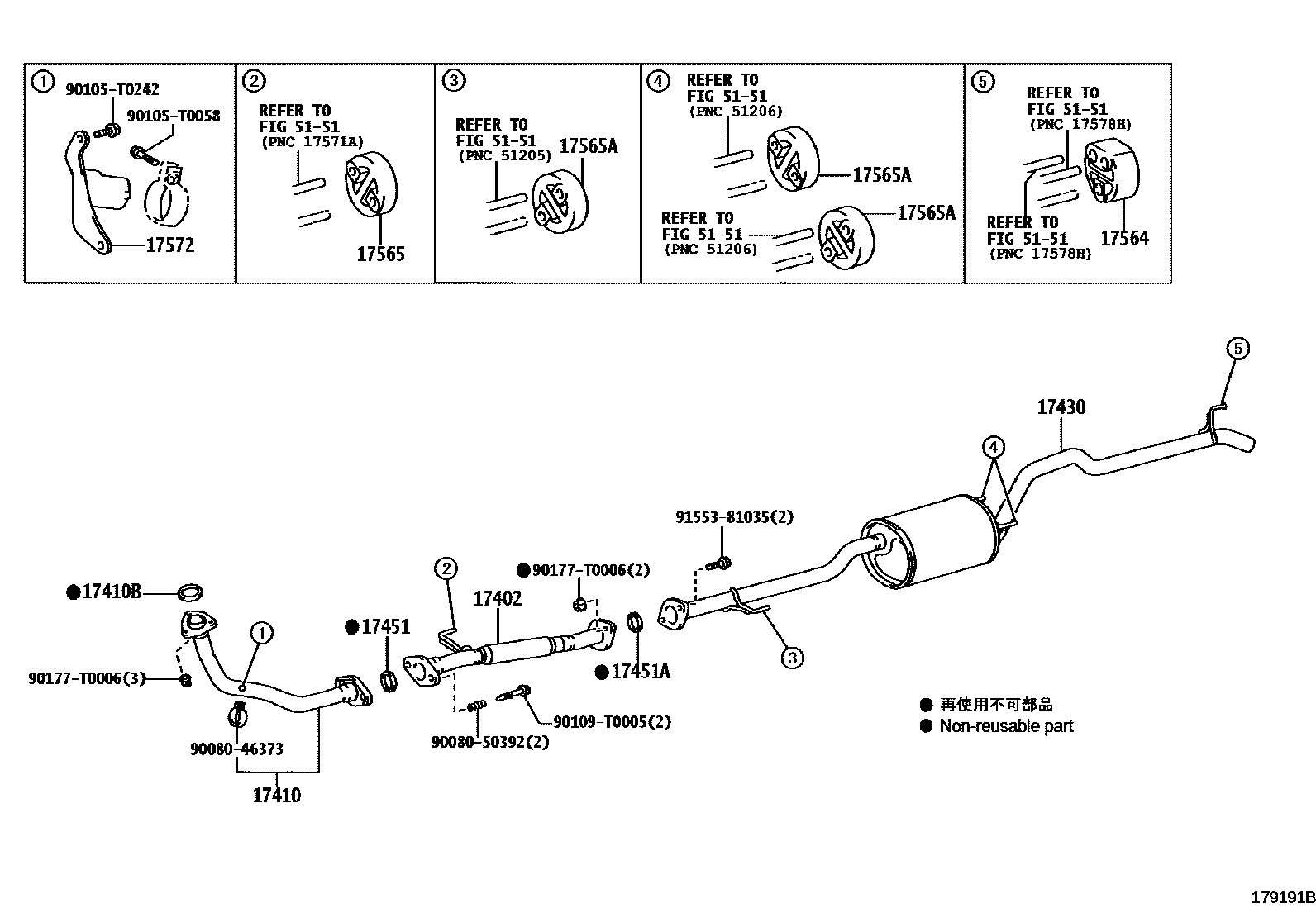

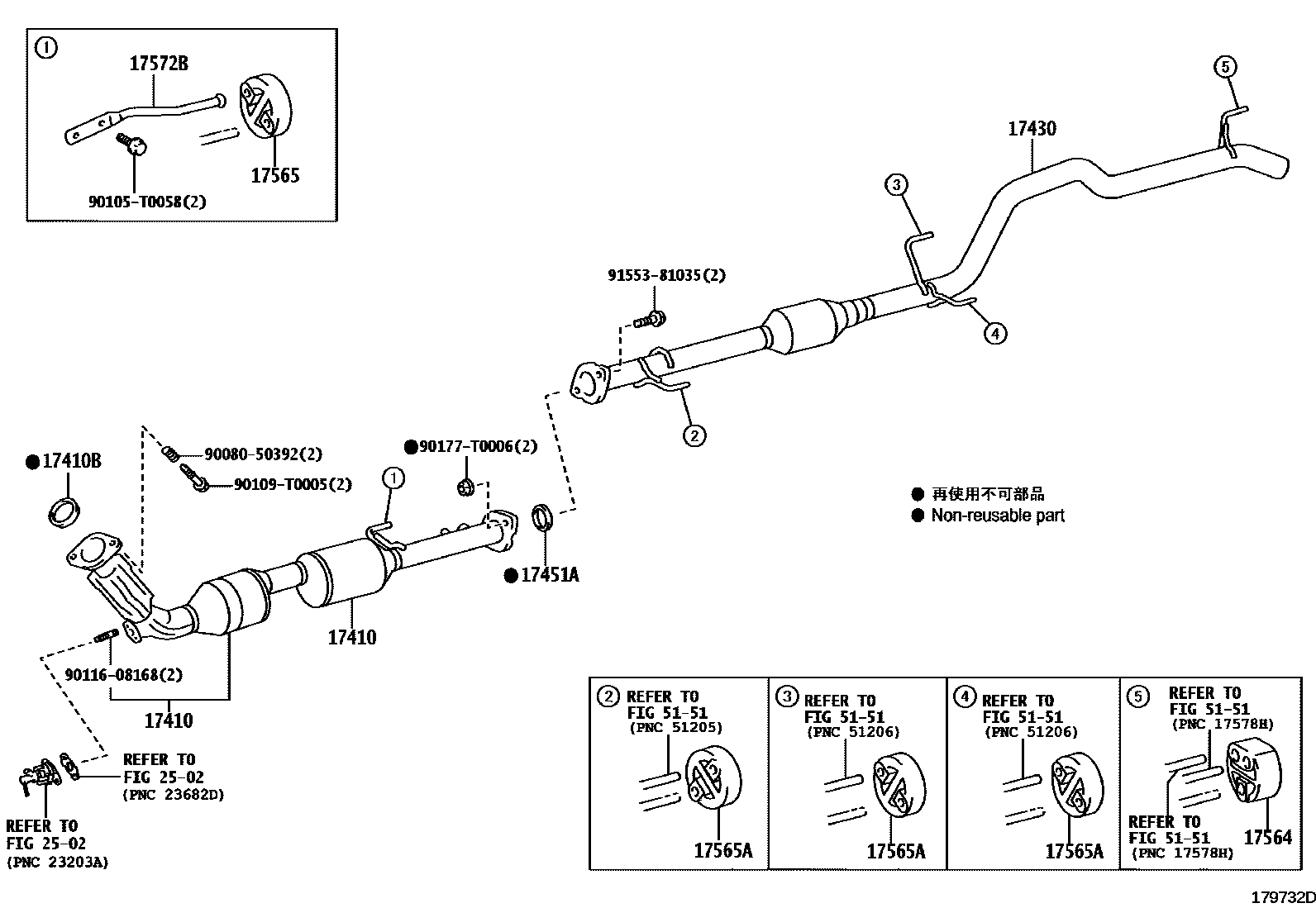

Toyota HILUX Exhaust Pipe — Figure 1702
Toyota HILUX EPC diagram 1702, Exhaust Pipe, with 8 images and 12 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 17402 | No. 2 front exhaust pipe sub-assembly | 17402-05020 |
| 17410 | Front exhaust pipe assembly | 17401-05110 · 17401-0C550 · 17401-0C590 · 17401-0C620 · 17401-0C650 · 17401-0C660 · 17401-0C700 · 17401-0L180 · 17401-0L181 · 17401-0L182 · 17401-0L190 · 17401-0L200 · 17401-0L220 · 17401-0L230 · 17401-0L240 · 17401-0L250 · 17401-0L260 · 17401-0P080 · 17410-0C180 · 17410-0P460 |
| 17410B | Exhaust pipe gasket | 17451-0L040 · 17451-0L050 · 90917-T6001 · 90917-T6003 |
| 17430 | Exhaust tailpipe assembly | 17430-05010 · 17430-0C130 · 17430-0C140 · 17430-0C180 · 17430-0L050 · 17430-0L060 · 17430-0L070 · 17430-0L072 · 17430-0L080 · 17430-0L100 · 17430-0L120 · 17430-0P380 · 17430-0P381 |
| 17450B | No. 2 front exhaust pipe assembly | 17450-0P190 · 17450-0P320 · 17450-0P330 |
| 17451 | Exhaust pipe gasket | 17451-0C010 · 17451-0L050 |
| 17451A | No. 2 exhaust pipe gasket | 90917-06076 · 90917-T6002 |
| 17564 | No. 4 exhaust pipe lifting lug | 17565-0L100 · 17565-0L120 |
| 17565 | No. 5 exhaust pipe lifting lug | 17565-0L070 · 17565-0L090 · 17565-0P240 |
| 17565A | No. 4 exhaust pipe lifting lug | 17565-0L070 · 17565-0L080 · 17565-0L090 · 17565-0P240 |
| 17572 | No. 1 exhaust pipe bracket | 17571-05050 |
| 17572B | No. 2 exhaust pipe bracket | 17572-0L030 · 17572-0L040 |
