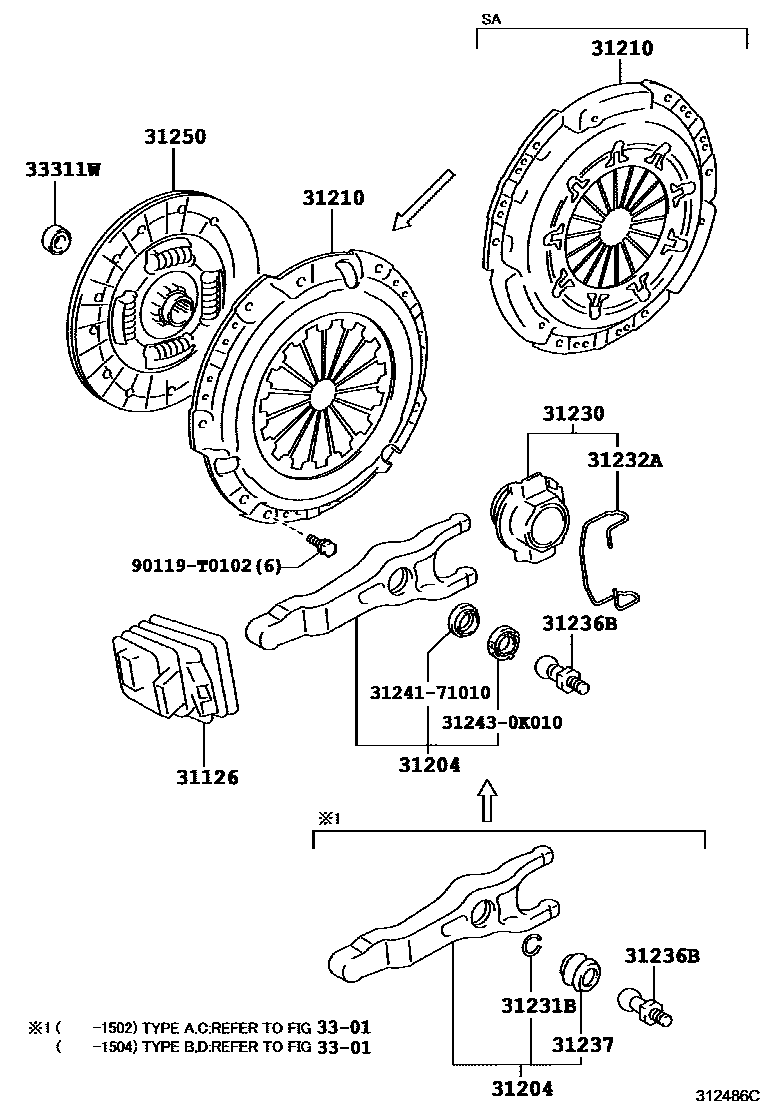

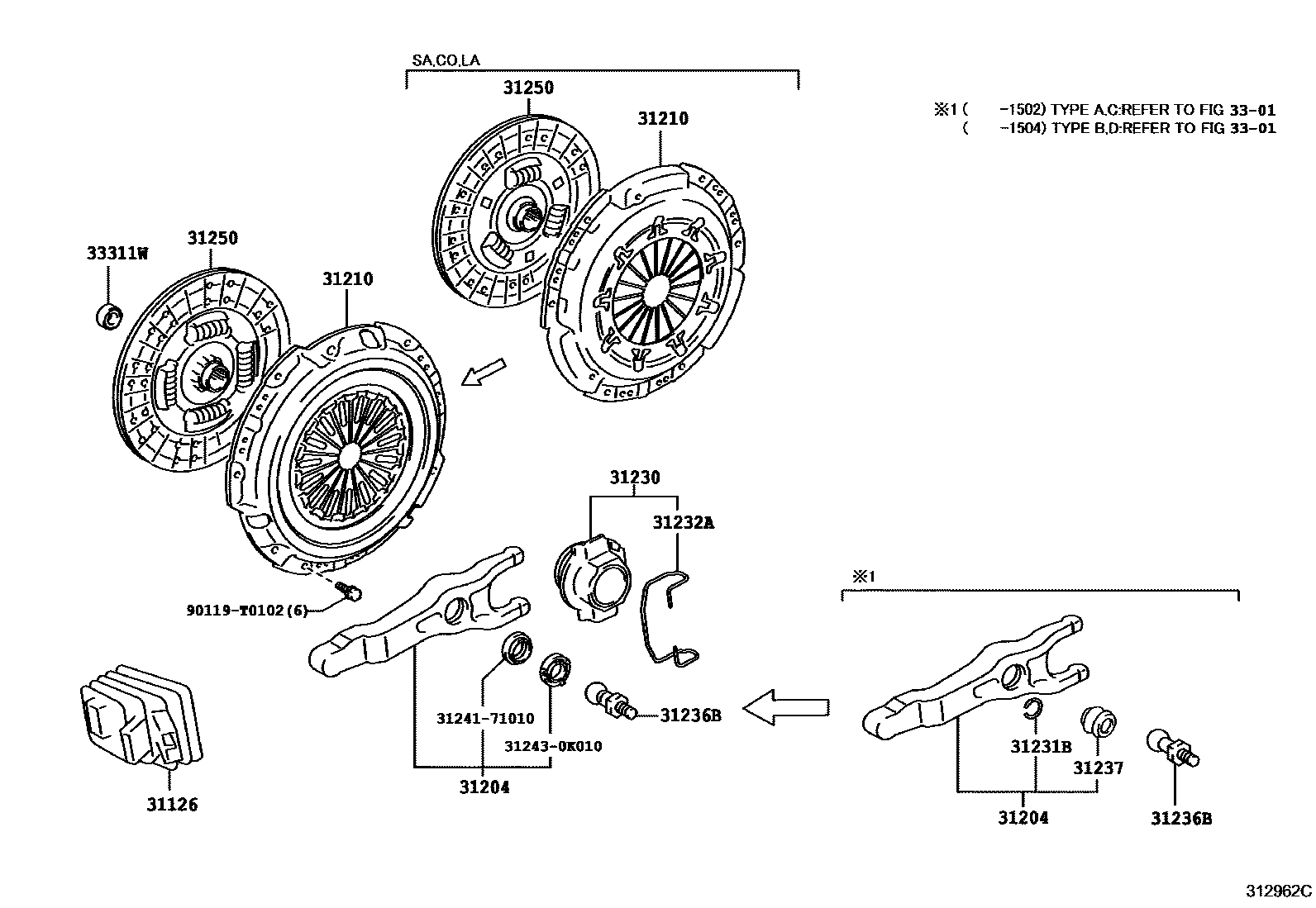

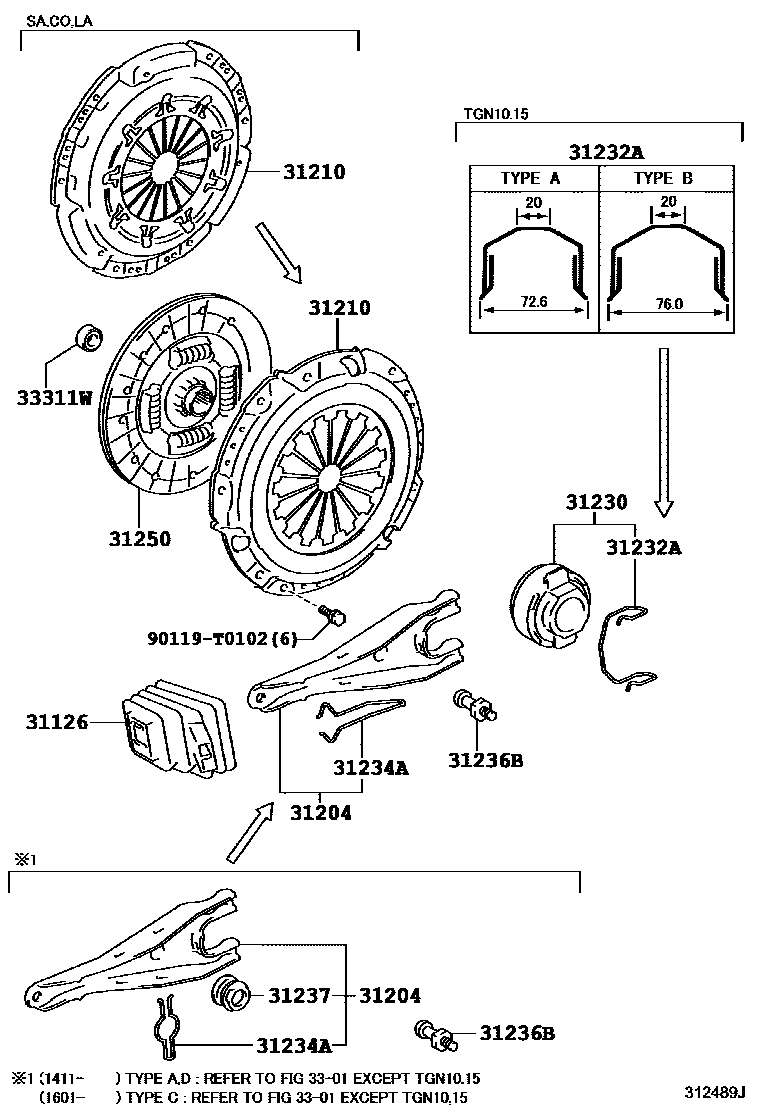

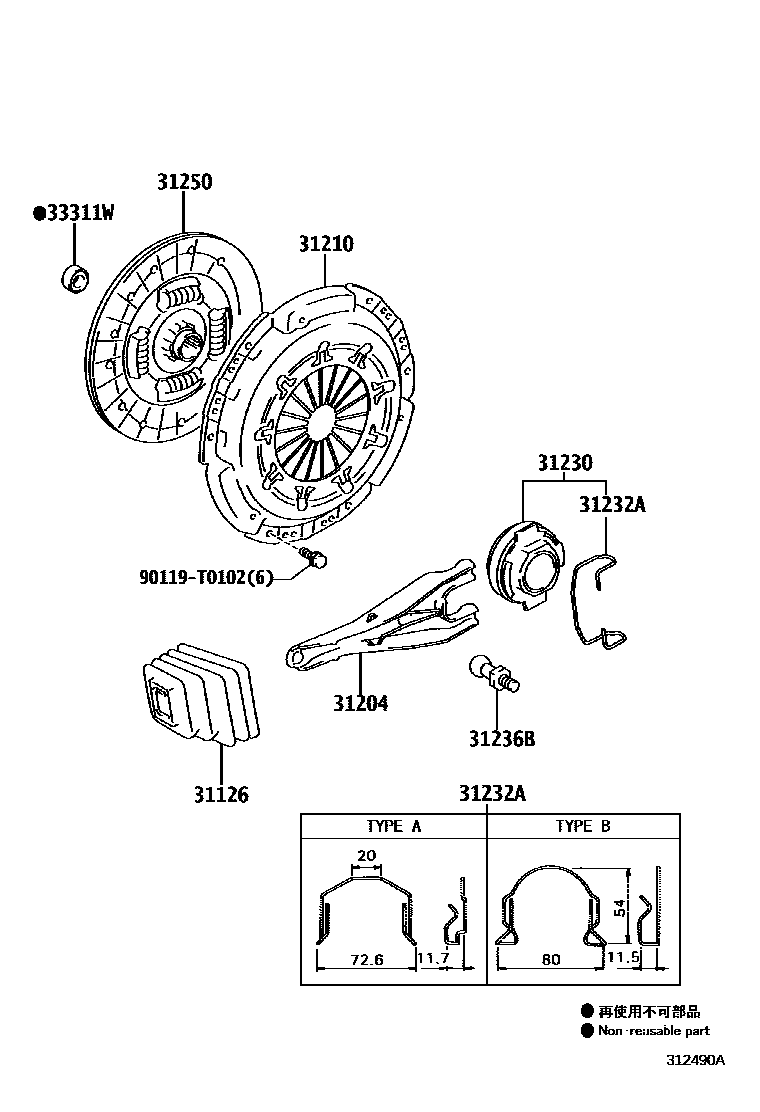

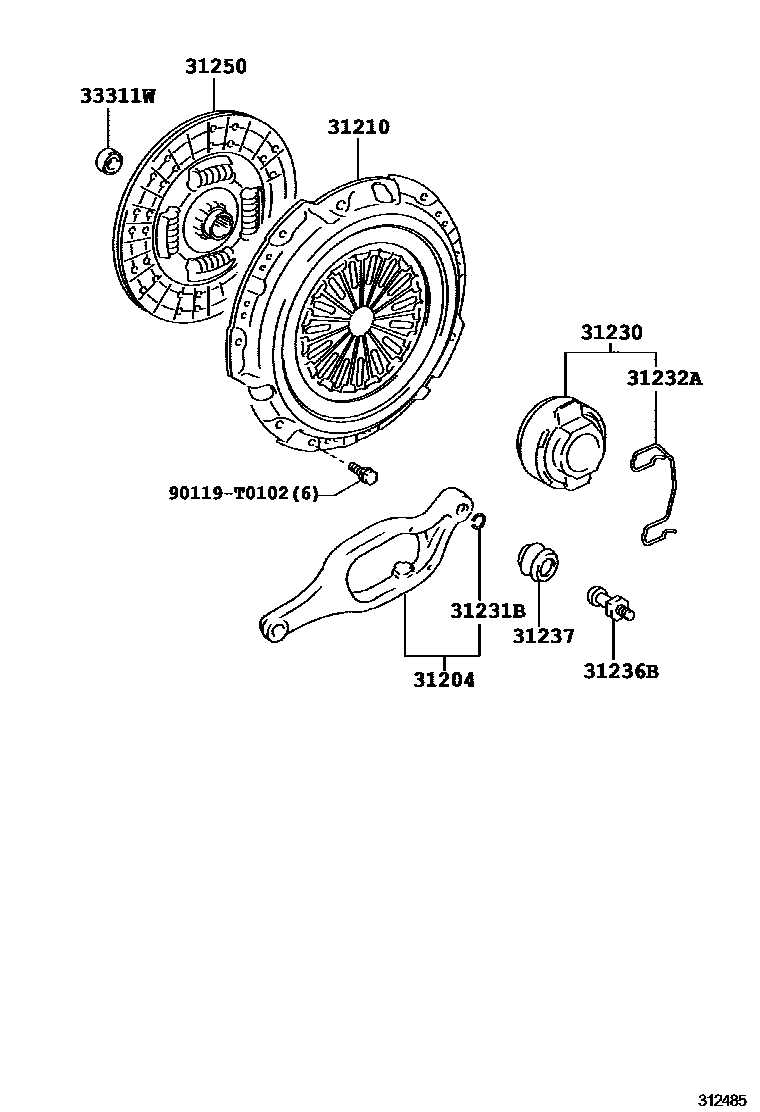

Toyota HILUX 离合器和分离叉 — Figure 3101
Toyota HILUX EPC diagram 3101, 离合器和分离叉, with 5 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 31126 | Clutch release fork dust boot | 31126-0K030 · 31126-0K050 · 31126-0K070 · 31126-26020 · 31126-36080 · 31126-60081 · 31126-60110 |
| 31204 | Clutch release fork assembly | 31204-0K020 · 31204-0K030 · 31204-0K061 · 31204-0K071 · 31204-0K081 · 31204-0K150 · 31204-0K160 · 31204-0K180 · 31204-20071 · 31204-35031 · 31204-35050 · 31204-35070 · 31204-71020 · 31204-71030 |
| 31210 | Clutch cover assembly | 31210-0K023 · 31210-0K040 · 31210-0K050 · 31210-0K060 · 31210-0K090 · 31210-0K101 · 31210-0K110 · 31210-0K131 · 31210-0K140 · 31210-0K141 · 31210-0K150 · 31210-0K151 · 31210-0K190 · 31210-0K200 · 31210-0K210 · 31210-0K400 · 31210-0K440 |
| 31230 | Clutch release bearing assembly | 31230-35061 · 31230-35091 · 31230-71011 · 31230-71020 · 31230-71030 · 31230-71040 |
| 31231B | Snap ring (for clutch release hub) | 90520-T0031 · 90521-22003 |
| 31232A | Release bearing hub clip | 31232-35020 · 31232-35030 · 31232-35040 · 31232-71010 · 31232-71020 · 31232-71030 · 31232-71040 |
| 31234A | Release fork bracket spring | 31234-35011 · 31234-35020 · 31234-71020 |
| 31236B | Split fork bracket | 31236-26010 · 31236-35030 · 31236-35050 · 31236-71011 · 31236-71030 · 31236-71040 |
| 31237 | Clutch release fork bracket dust cover | 31237-0K010 · 31237-0K020 · 31237-60010 |
| 31250 | Clutch disc assembly | 31250-0K011 · 31250-0K030 · 31250-0K060 · 31250-0K070 · 31250-0K080 · 31250-0K090 · 31250-0K121 · 31250-0K131 · 31250-0K151 · 31250-0K152 · 31250-0K205 · 31250-0K210 · 31250-0K221 · 31250-0K222 · 31250-0K231 · 31250-0K270 · 31250-0K460 |
| 33311W | Bearings (for input shaft) | 90080-36199 · 90363-12002 · 90363-T0006 · 90363-T0019 |
